Opis produktu: Konwerter USB-UART (TTL) - PL2303 - wtyk USB A - wersja V2 - Waveshare 20265
Moduł komunikacyjny w postaci konwertera, który umożliwia komunikację pomiędzy interfejsami szeregowymi USB i UART. Pozwala na wymianę danych między komputerem a układami wykorzystującymi mikrokontrolery. Moduł został oparty na układzie PL2303GS. W systemie operacyjnym widoczny jako wirtualny port COM. Napięcie interfejsu UART może wynosić 1,8 V / 2,5 V / 3,3 V / 5 V.

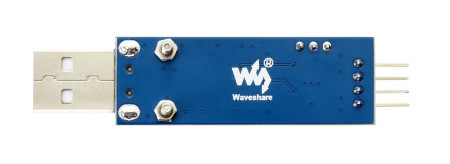

Moduł komunikacyjny - konwerter USB-UART (TTL) - PL2303 - wtyk USB A - wersja V2 - Waveshare 20265.

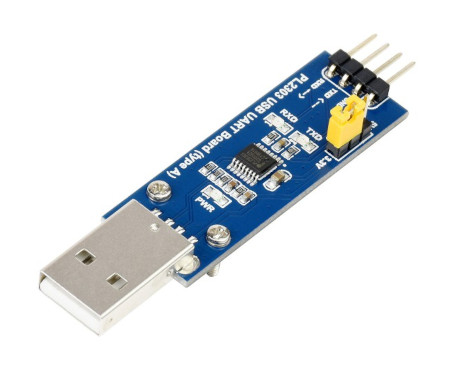

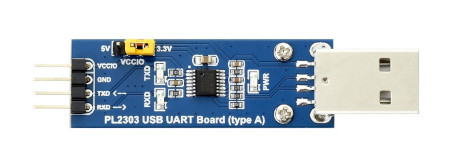

Konwerter USB-UART (TTL) z układem PL2303.
Cechy główne konwertera
- Wyposażony w układ w nowej wersji V2 - PL2303GS
- Obsługuje Windows XP / 7 / 8 / 10 / 11
- Posiada trzy tryby zasilania - 3x VCCIO konfigurowane poprzez ustawienie zworki:
- VCCIO-5 V: wyjście 5 V
- VCCIO-3.3 V: wyjście 3,3 V
- otwórz zworkę: zasilany z płytki docelowej napięciem 1,8 V / 2,5 V / 3,3 V / 5 V)
- Wyposażony w trzy diody LED pełniące funkcję wskaźników: TXD, RXD, PWR
Uwaga!
Moduł Waveshare 20265 jest kompatybilny WYŁĄCZNIE z poziomem TTL, aby uniknąć uszkodzeń prosimy NIE podłączać go bezpośrednio do obwodu RS232.
Opis wyprowadzeń konwertera
- VCCIO - wyjście 3,3 V lub 5 V (moduł zasilany jest z portu USB A, a zworka na płytce powinna być zwarta do 3,3 V lub 5 V)
- GND - masa układu
- TXD - MCU.RX pin nadajnika UART (kierunek sygnału: MCU.RX << PL2303 << PC.TX)
- RXD - MCU.TX pin odbiornika UART (kierunek sygnału: MCU.TX >> PL2303 >> PC.RX)
Zawartość zestawu
- Konwerter USB-UART (TTL) - PL2303 - wtyk USB A - wersja V2 - Waveshare 20265
- Przewód połączeniowy 4-pinowy

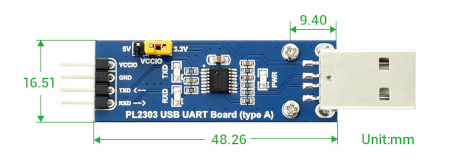

Wymiary modułu.
Konwerter USB-UART (TTL) - PL2303 - wtyk USB A - wersja V2 - Waveshare 20265.
Specyfikacja techniczna konwertera
- Typ modułu: konwerter
- Rodzaj konwersji: USB A - UART TTL
- Wbudowany układ: PL2303GS
- Napięcie interfejsu USB: 5 V
- Napięcie interfejsu UART: 1,8 V / 2,5 V / 3,3 V / 5 V
- 3x diody LED: TXD LED, RXD LED, POWER LED
- Wsparcie dla systemu: Windows XP / 7 / 8 / 10 / 11
- Zakres temperatury pracy: od –40°C do 85°C
- Wymiary modułu: 48,26 x 16,51 mm
