Opis produktu: Transceiver Breakout MAX3232 3,3V/5V - konwerter RS232 - UART - SparkFun BOB-11189
Wyprodukowany przez firmę SparkFun moduł spełnia funkcję nadajnika - odbiornika radiowego RS232. Układ oparty został na popularnym konwerterze MAX3232, który przekształca niskonapięciowe sygnały logiczne przesyłane do / z interfejsu UART minikomputera z / na sygnały zgodne z napięciowym standardem i polaryzacją. Moduł z układem SP3232, zgodnym z MAX3232 jest konwerterem poziomów napięć, umożliwiającym systemom cyfrowym, pracującym z napięciami w przedziale od 3,3 V do 5 V, uzyskanie poziomów napięć wymaganych do szeregowej transmisji w standardzie RS232.
Transceiver Breakout od Sparkfun z powodzeniem konwertuje sygnał wyjścia szeregowego TTL na sygnał RS232 i odwrotnie. Pozwala na przykład podłączyć urządzenia korzystające ze złącza RS232 do minikomputerów takich jak Arduino lub Raspberry Pi (posiadające interfejs UART).

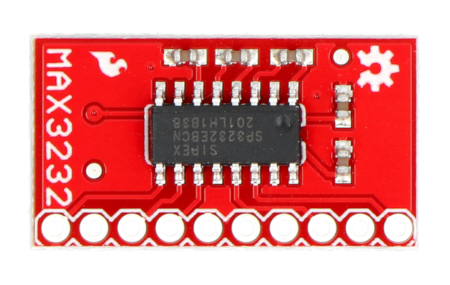

Transceiver Breakout MAX3232 3,3V/5V - konwerter RS232 - UART - SparkFun BOB-11189.

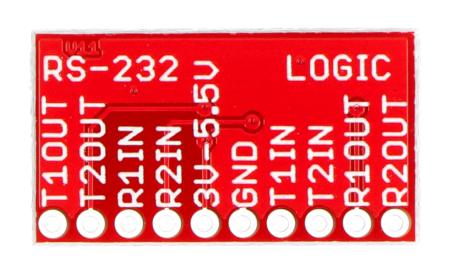

Opisy wyprowadzeń widoczne z tyłu płytki.
Specyfikacja techniczna
- Zastosowany układ: SP3232 zgodny z MAX3232
- Spełnia standardy EIA/TIA-232-F
- Interfejs: RS232 - UART
- Napięcie zasilaina: od 3,0 V do 5,5 V
- Szybkość transmisji: 250 kb/s
