Opis produktu: Konwerter RS485 / RJ45 - TCP / IP do portu szeregowego - Waveshare 20978
Konwerter marki Waveshare pozwala na komunikację między interfejsem RS485 i RJ45 Ethernet w środowiskach przemysłowych. Obsługuje wiele trybów komunikacji, takich jak TCP serwer, TCP klient, UDP serwer i UDP klient. Moduł jest konfigurowany przez przeglądarkę internetową, umożliwia uzyskiwanie dynamicznego adresu IP przez DHCP oraz korzystanie z protokołu DNS. Konwerter wspiera szeroki zakres protokołów komunikacyjnych, w tym TCP, UDP, HTTP, ARP, ICMP, DHCP i DNS na warstwie Ethernet, co pozwala na zdalne zarządzanie urządzeniami. Dodatkowo, pełni funkcje serwera szeregowego, bramki Modbus, bramki MQTT oraz umożliwia konwersję RS485 do JSON. Wspornik do montażu na szynie DIN ułatwia instalację oraz integrację z innymi urządzeniami IoT i systemami sterowania, co czyni go wszechstronnym narzędziem do monitorowania i zarządzania w dynamicznych środowiskach przemysłowych.
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi pracę z konwerterem.

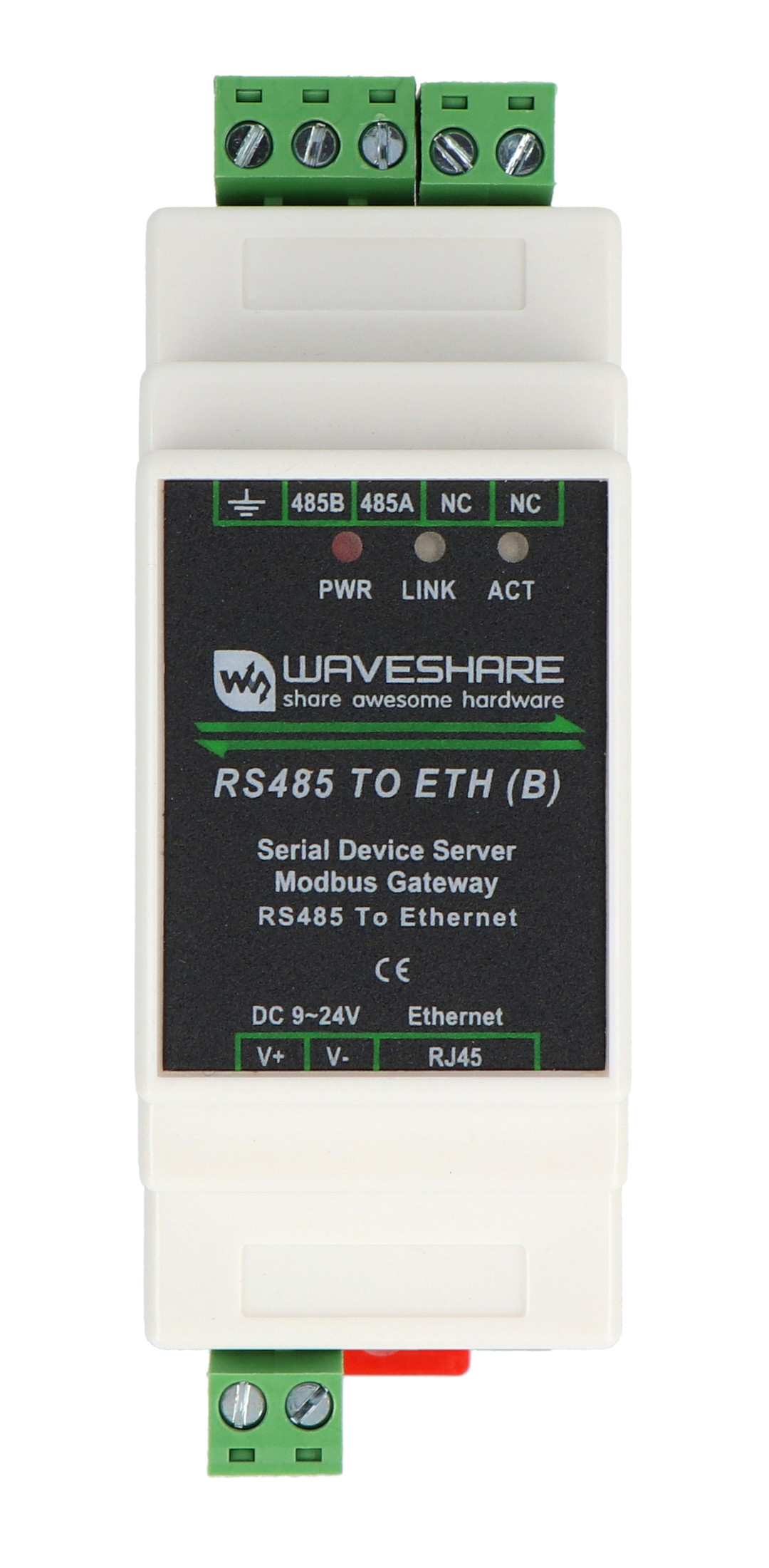

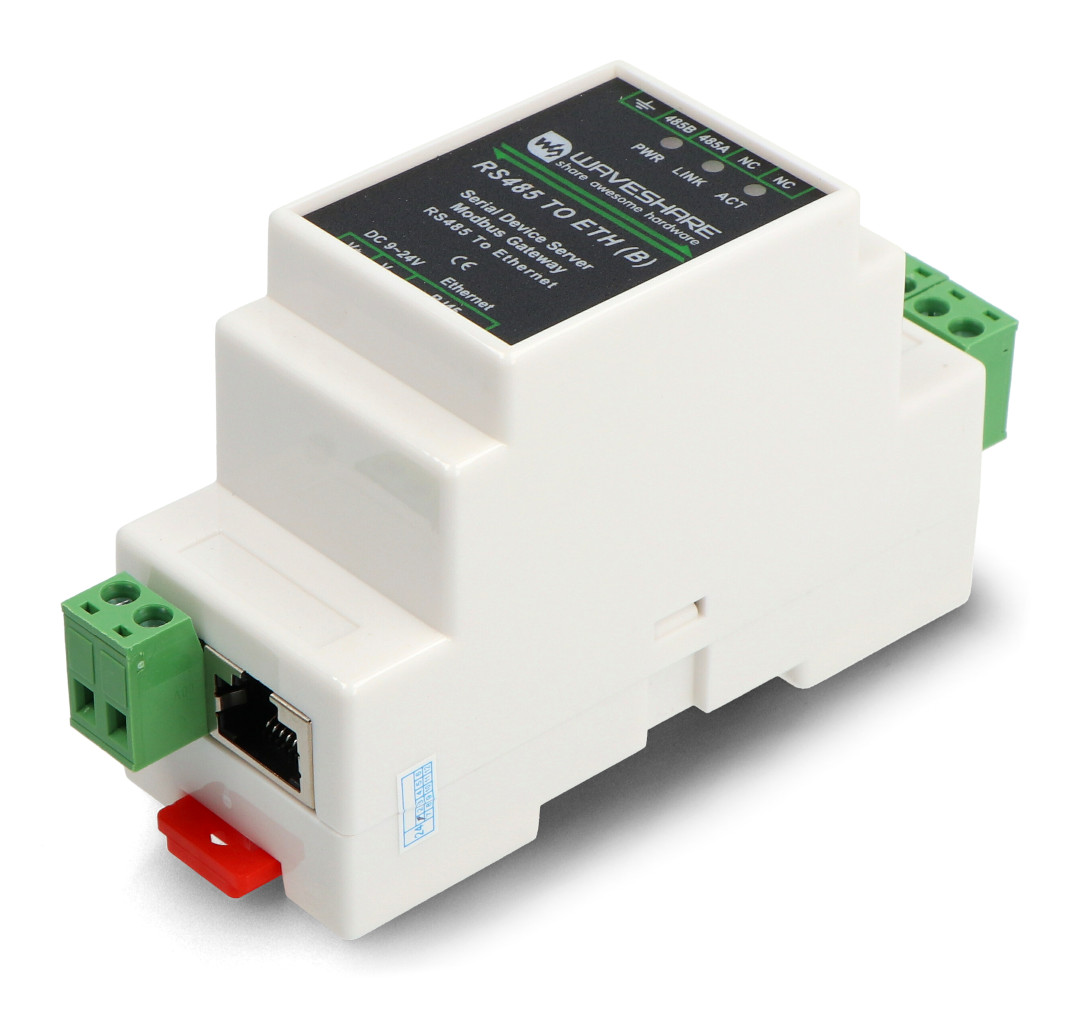

Konwerter RS485 / RJ45 - TCP / IP do portu szeregowego - Waveshare 20978.
Konwerter umożliwiający dwukierunkową komunikację między interfejsem RS485 i Ethernet.
Cechy szczególne konwertera
- Bramka Modbus: umożliwia łatwą integrację z systemami opartymi na protokole Modbus.
- Wielofunkcyjna komunikacja: obsługuje różne tryby komunikacji, w tym serwer TCP, klient TCP, UDP serwer i UDP klient.
- Zasilanie przez zaciski śrubowe: proste i bezpieczne zasilanie urządzenia w zakresie od 9 V do 24 V DC.
- Obsługa protokołów MQTT i JSON: umożliwia elastyczną konwersję danych między różnymi protokołami, co jest idealne dla systemów IoT.
- Wsparcie dla wielu hostów: pozwala na komunikację i zarządzanie wieloma urządzeniami jednocześnie..
- Konfiguracja przez hosta i przeglądarkę internetową: umożliwia łatwe zarządzanie i konfigurację urządzenia z poziomu przeglądarki.
- Montaż na szynie DIN: ułatwia instalację i integrację urządzeń w środowiskach przemysłowych.
- Przemysłowa jakość: solidna konstrukcja zapewniająca niezawodność i trwałość w wymagających warunkach przemysłowych.
Wiele trybów komunikacji
Konwerter obsługuje tryby komunikacji TCP serwer, TCP klient, UDP oraz UDP multicast, umożliwiając pełnienie funkcji serwera i klienta TCP jednocześnie. Jako serwer TCP obsługuje do 30 połączeń, a jako klient TCP do 7 docelowych adresów IP. Prędkość transmisji wynosi od 1200 bps do 115200 bps, obsługiwane są bity danych od 5 do 9 oraz różne rodzaje parzystości: brak, nieparzysta, parzysta, znak i spacja. Urządzenie może wysyłać adres MAC przy połączeniu, co ułatwia zarządzanie w chmurze. Umożliwia konfigurację przez przeglądarkę internetową, dynamiczne uzyskiwanie IP przez DHCP oraz połączenie z serwerem domeny za pomocą protokołu DNS.
Wspiera szeroki zakres protokołów komunikacyjnych.
Zaawansowane funkcje oprogramowania
Konwerter obsługuje funkcję bramki Modbus, umożliwiając konwersję Modbus RTU na Modbus TCP. Może działać w trybie magazynowania, automatycznie zbierając i przechowując dane urządzeń lub w trybie bez magazynowania. Wspiera funkcję multi-host, umożliwiając dostęp wielu komputerów do tego samego urządzenia szeregowego jednocześnie. Urządzenie pełni również funkcję bramki MQTT oraz konwersji JSON do Modbus RTU i protokołu 645. Wspiera przesyłanie danych w formacie HTTP POST i HTTP GET. Obsługuje protokół NTP do uzyskiwania czasu sieciowego, używanego do wyjścia szeregowego i przesyłania zawartości protokołu. Umożliwia definiowanie pakietów heartbeat i registration, co ułatwia komunikację z chmurą i identyfikację urządzeń.
Specyfikacja techniczna konwertera
- Rodzaj produktu: serwer szeregowy, bramka Modbus, bramka MQTT
- Funkcja: dwukierunkowa transmisja RS485 na Ethernet
- Interfejs komunikacyjny: RS485, RJ45
- Metod zasilania: zacisk śrubowy
- Zakres napięcia: od 9 V do 24 V DC
- Komunikacja Ethernet: port sieciowy RJ45
- Port szeregowy: RS485
- Szybkość transmisji: od 300 bps do 115200 bps
- Oprogramowanie:
- Protokół: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
- Konfiguracja: host, przeglądarka internetowa, biblioteka funkcji zarządzania urządzeniami
- Metoda komunikacji: bezpośrednia komunikacja TCP/IP, VCOM
- Tryb pracy: serwer TCP, klient TCP (współistniejący z serwerem TCP), UDP, multicast UDP
- Temperatura robocza: od -40°C do 85°C
- Zakres wilgotności: wilgotność względna od 5% do 95%
- Wymiary: 106 x 36 x 58,6 mm

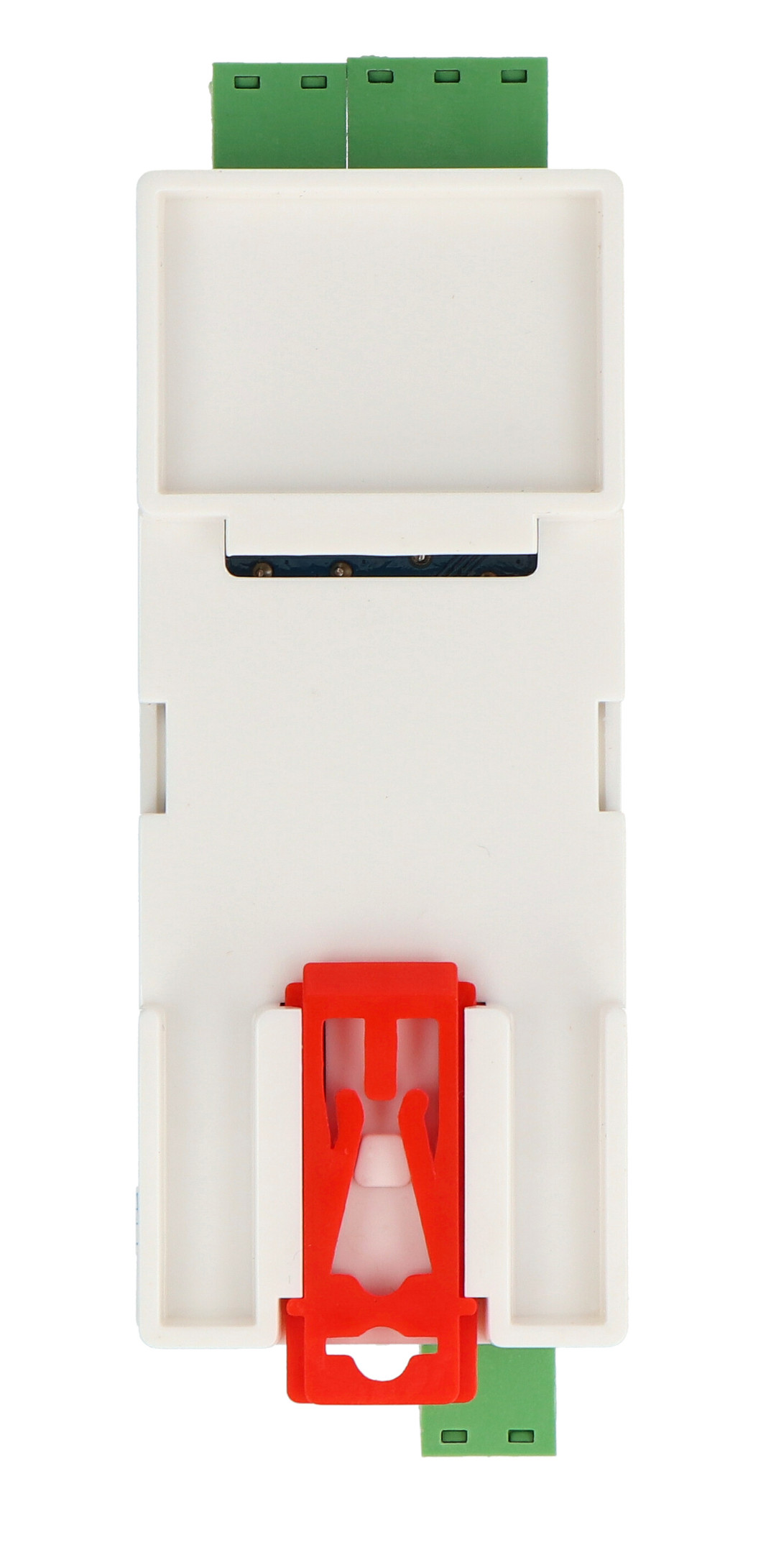

Konwerter przystosowany jest do montażu na szynie DIN.
