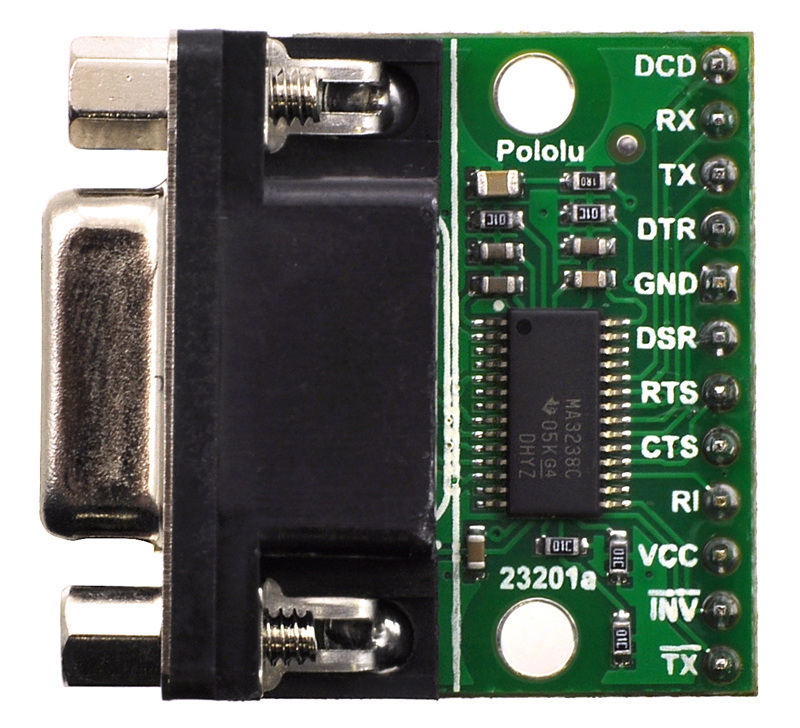

Opis produktu: Pololu 23201a - konwerter UART - RS-232 ze złączem DB9 - Pololu 126
Konwerter RS232 umożliwiający podłączenie układów logicznych pracujących w zakresie od 3 V do 5.5 V do portu COM pracującego na wyższym lub ujemnym napięciu. Produkt posiada wlutowane złącza typu goldpin które pozwalają na wpięcie modułu w płytke stykową lub połączenie za pomocą przewodów. Pierwsze 9 pinów odpowiada pinom w konektorze DB9, dodartkowe piny odpowiadają za zasilanie układu logicznego, wykrywanie połączenia oraz odwracanie linii przesyłowej.
Pololu 23201a - konwerter UART - RS-232 ze złączem DB9 - Pololu 126.
Opis wyprowadzeń
| Pin | Opis |
|---|---|
| DCD | Sygnał wykrycia nośnika |
| RX | Odbiór danych |
| TX | Transmisja danych |
| DTR | Gotowość terminala |
| GND | Masa |
| DSR | Gotowość "modemu" |
| RTS | Żądanie wysyłania |
| CTS | Gotowość wysyłania |
| RI | Wskaźnik dzwonka |
|
VCC |
Zasilanie układu logicznego |
|
INV |
Sygnał wykrycia połączenia |
|
TX |
Odwracanie linii przesyłowej |
Specyfikacja
- Obsługiwane standardy: TIA/EIA-232-F oraz ITU v.28
- Konektor: DB9 żeński
- 5 pinów wyjściowych
- 3 piny wejściowe
- Napięcie pracy: od 3 V do 5,5 V
- Maksymalna przepływowość: 250 kbps
- Prąd zasilania: 2 mA
- Wymiary: 3,3 x 3,1 cm
