Konwerter USB-UART TTL PL2303 - gniazdo USB typu C - Waveshare 20645

Indeks: WSR-20539 EAN: 5904422381592
Konwerter umożliwiający komunikację pomiędzy interfejsami szeregowymi USB i UART na poziomie TTL. Wyposażony w układ PL2303, w systemie operacyjnym widoczny jako wirtualny port COM. Pracuje z napięciem 1,8 V / 2,5 V / 3,3 V / 5 V, które wybierane jest za pomocą zworki. Urządzenie pracuje z pełną prędkością USB 12 Mb/s.
Konwerter USB-UART TTL PL2303 - gniazdo USB typu C - Waveshare 20645
14,50 zł
11,79 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-03-15
Oczekiwanie na dostawę
Producent: Waveshare

Opis produktu: Konwerter USB-UART TTL PL2303 - gniazdo USB typu C - Waveshare 20645

Konwerter umożliwiający komunikację pomiędzy interfejsami szeregowymi USB i UART na poziomie TTL. Wyposażony w układ PL2303, w systemie operacyjnym widoczny jako wirtualny port COM. Pracuje z napięciem 1,8 V / 2,5 V / 3,3 V / 5 V, które wybierane jest za pomocą zworki. Urządzenie pracuje z pełną prędkością USB 12 Mb/s.

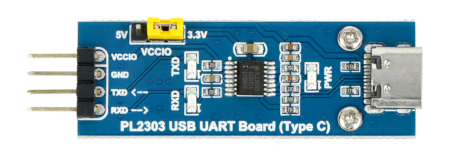

Konwerter USB-UART TTL PL2303  - gniazdo USB typu C - Waveshare 20645

Konwerter USB-UART TTL PL2303 - gniazdo USB typu C - Waveshare 20645.



Uwaga!

Moduł jest kompatybilny WYŁĄCZNIE z poziomem TTL, aby uniknąć uszkodzeń nie należy podłączać go bezpośrednio do obwodu RS232.

Konwerter USB-UART.

Cechy szczególne konwertera

  • Jednoukładowy transfer danych USB do UART
  • Nie wymaga użycia zewnętrznych rezystorów
  • Kontroler funkcji USB jest zgodny ze specyfikacją USB 2.0; pełna prędkość 12 Mb/s
  • Moduł może być wykorzystany do wymiany danych między komputerem a systemem mikrokontrolerowym lub do programowania płytek z wyprowadzonym interfejsem szeregowym np. Arduino lub STM32Discovery
  • W systemie operacyjnym widoczny jako wirtualny port COM
  • Posiada 3 diody LED informujące o zasilaniu, wysyłaniu oraz odbieraniu danych

Opis wyprowadzeń

  • VCCIO - zasilanie 3,3 V lub 5 V wybierane za pomocą zworki
  • GND - masa układu
  • TXD - pin nadajnika UART,  łączy się z MCU.RX (kierunek sygnału: MCU.RX << CP2102 << PC.TX)
  • RXD - pin odbiornika UART, łączy się z MCU.TX (kierunek sygnału: MCU.TX >> CP2102 >> PC.RX)

Specyfikacja techniczna modułu

  • Typ modułu: konwerter
  • Rodzaj konwersji: USB C - UART TTL
  • Wbudowany układ: PL2303
  • Obsługiwane systemy: Windows XP/7/8/10/11/...
  • 3x diody LED: TXD LED, RXD LED, POWER LED
  • Tryb zasilania 3x VCCIO przez ustawienie zworki:
    • VCCIO-5 V: wyjście 5 V
    • VCCIO-3,3 V: wyjście 3,3 V
    • konfigurowane przez zworkę: 1,8 V / 2,5 V / 3,3 V / 5 V
  • Zakres temperatury pracy: od –40°C do 85°C
  • Wymiary modułu: 48,26 x 16,51 mm

Zawartość zestawu

  • Konwerter USB-UART TTL PL2303 - gniazdo USB typu C - Waveshare 20645
  • Przewód połączeniowy 4pin

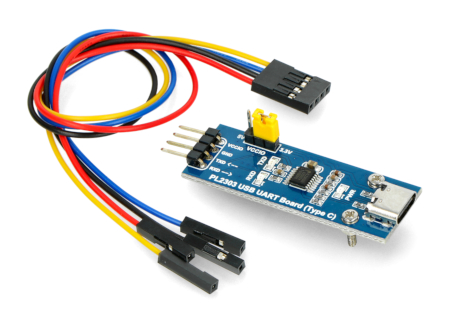

Zawartość zestawu

Konwerter - Układ PL2303
Konwerter - Gniazdo USB C
Konwerter - Interfejs UART
Szerokość opakowania 7 cm
Wysokość opakowania 10 cm
Głębokość opakowania 1.5 cm
Masa opakowania 0.009 kg
