Opis produktu: Konwerter USB-RS485 - FTDI, FT232RL
Konwerter umożliwia podłączenie do komputera lub dowolnego mikrokontrolera (np. Arduino lub STM32) magistrali RS-485, która obsługuje do 32 urządzeń na linii o długości do 1 km z prędkością do 10 Mb/s.

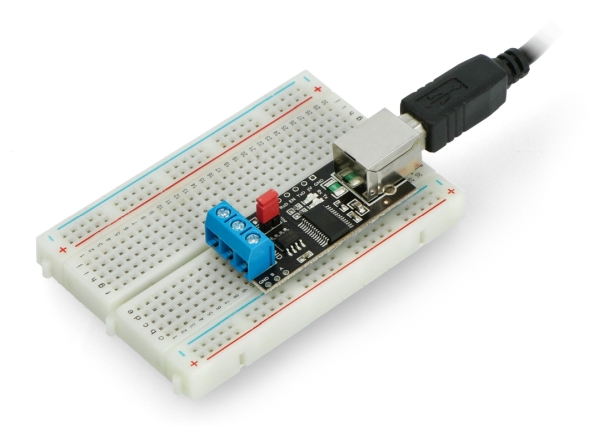

Konwerter można podłączyć za pomocą złącz śrubowych ARK lub wpiąć w płytkę stykową za pośrednictwem listwy goldpin. Wszystkie złącza znajdują się w zestawie, należy je wlutować samodzielnie. Do połączenia modułu z komputerem służy popularny, "drukarkowy" przewód USB A-B (do nabycia osobno).
Moduł oparty na niezawodnym układzie FT232RL, współpracuje z systemami operacyjnymi: Win7, Win8, WinXP, Linux, Win CE, Mac OS. W menadżerze urządzeń widoczny jest jako wirtualny port szeregowy COM.
Konwerter USB-RS485 - FTDI, MAX485 Sklep Botland

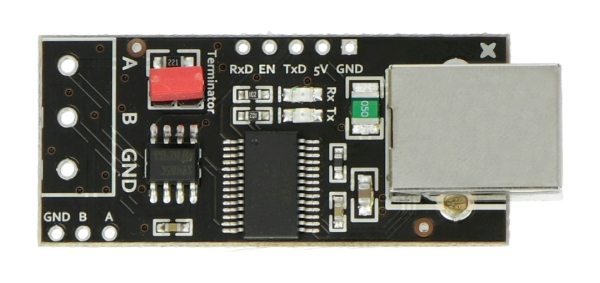

Sercem konwertera USB-RS485 - FTDI, MAX485 jest kultowy już układ FT232RL, będący zintegrowanym interfejsem USB, pozwalającym na nawiązanie łączności z dowolnym urządzeniem lub układem scalonym (np. mikrokontrolerem), wyposażonym w asynchroniczny interfejs UART. Trzy spośród pięciu dostępnych linii dodatkowych (CBUS0...4) zostały wykorzystane do obsługi dwóch diod LED (pełniących rolę wskaźników kierunku transmisji) oraz linii zezwolenia interfejsu RS485 (w tej roli popularny MAX485).
Producent przewidział ponadto możliwość podłączenia wbudowanego terminatora linii różnicowej RS485 – wystarczy w tym celu nałożyć zworkę na złącze goldpin, oznaczone indeksem JP1. Rola terminatora polega na dodaniu odpowiedniej impedancji równoległej, dzięki której zredukowane zostaną odbicia sygnałów, zakłócające transmisję w przypadku długich połączeń.
Dodatkowe możliwości
Oprócz łącza RS485, użytkownik może wykorzystać moduł także w roli klasycznego konwertera USB-UART. W tym celu należy wykorzystać wolne pady lutownicze, oznaczone jako JP3 – można do nich wlutować męskie złącze goldpin. Dodatkowo, do dyspozycji użytkownika jest także złącze JP2 (nie wmontowane w standardzie), udostępniające sygnały RS485 oraz masę układu. Warto dodać, że całość urządzenia jest zabezpieczona za pomocą bezpiecznika polimerowego F1 o obciążalności do 500 mA – dzięki temu ewentualne zwarcia nie uszkodzą portu USB komputera.
Sprawdź także inne konwertery USB - UART / RS232 / RS485, dostępne w naszej ofercie!
