Opis produktu: Konwerter USB-UART FTDI FT232RL - gniazdo miniUSB + przewód USB
Konwerter umożliwia komunikację pomiędzy dwoma popularnymi interfejsami szeregowymi USB i UART. Moduł oparty na układzie FT232RL.

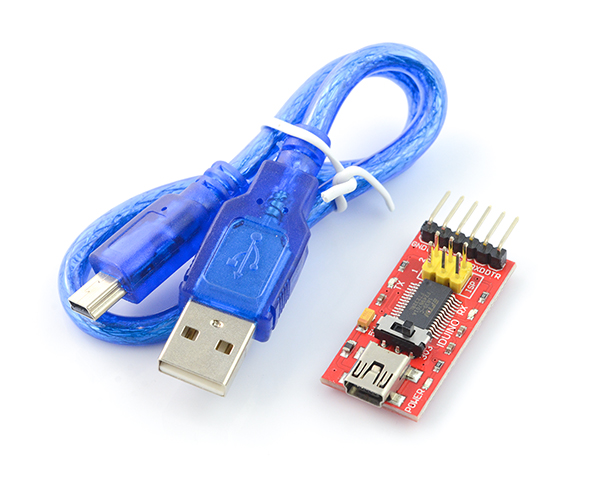

Konwerter USB-UART FTDI FT232RL miniUSB + przewód USB.
Moduł może być wykorzystany do wymiany danych między komputerem, a systemem mikrokontrolerowym lub do programowania płytek z wyprowadzonym interfejsem szeregowym np. Arduino lub STM32Discovery. Posiada złącze miniUSB oraz 3 diody LED informujące o zasilaniu, wysyłaniu oraz odbieraniu danych.
Urządzenie pracuje z napięciami wejściowymi 3,3 V oraz 5 V. Wybór napięcia jest dokonywany za pomocą zworki w postaci przełącznika suwakowego. Napięcie wyjściowe jest równe 5 V. Płytka posiada złącza o rastrze 2,54 mm pasujące do płytki stykowej lub umożliwiające połączenie za pomocą przewodów.

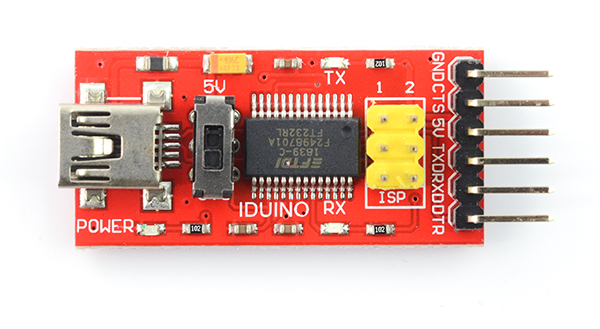

Podłączenie konwertera USB-UAR FTDI FT232RL
Opis wyprowadzeń modułu znajduje się w tabeli.
Pin | Opis |
---|---|
GND | Masa układu. |
CTS | Sygnał gotowy do wysłania. |
DTR | Sygnał kontrolny gotowości danych. |
TXD | Pin nadajnika UART. |
RXD |
Pin odbiornika UART. |
5V | Napięcie wyjściowe 5 V. |
Specyfikacja konwertera USB-UART FTDI FT232RL
- Układ: FT232RL
- Napięcie zasilania: 3,3 V lub 5 V - wybierane za pomocą zworki / przełącznika
- Napięcie wyjściowe: 5 V
- Interfejs SPI
- Diody statusowe TXD/TXD
- W zestawie przewód miniUSB
