Opis produktu: Konwerter UART - RS485 TP8485E - 5 V / 12 V - nakładka do Seeed Xiao i QT Py - Seeedstudio 113991354
RS485 to niezawodny standard komunikacji szeregowej, który znajduje szerokie zastosowanie w przemyśle i systemach wymagających transmisji danych na duże odległości. Moduł rozszerzeń od Seeedstudio zaprojektowany do pracy z płytkami Seeed Xiao oraz Adafruit QT Py, umożliwiający konwersję strumienia UART na sygnał RS485. Moduł pracuje jako half-duplex transceiver, co oznacza, że obsługuje jednokierunkową transmisję w danym momencie. Dzięki zasilaniu 5 V lub 12 V oraz łatwemu podłączeniu przez 3-pinowe złącza śrubowe, jest wyjątkowo uniwersalny i prosty w integracji. Posiada również przełącznik 120R, który umożliwia terminację magistrali RS485, co jest istotne dla poprawnej transmisji w środowiskach o dużych odległościach.

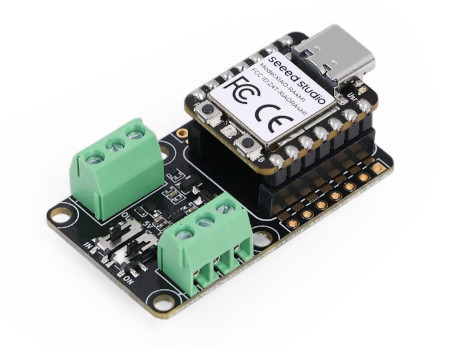

Konwerter UART - RS485 TP8485E - 5 V / 12 V - nakładka do Seeed Xiao i QT Py - Seeedstudio 113991354.

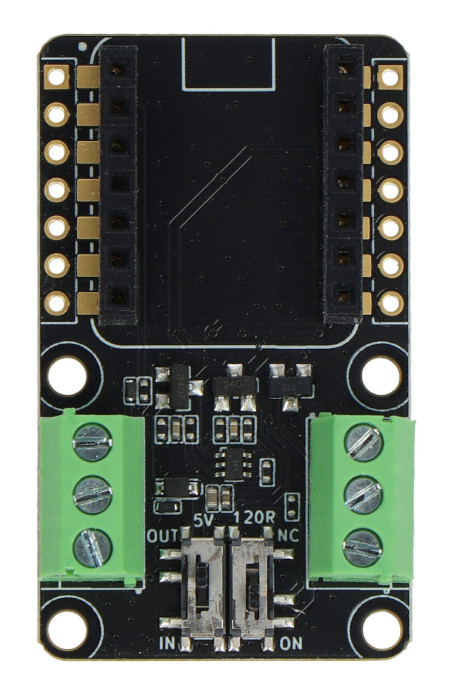

Konwerter współpracuje z zasilaczami 5 V oraz 12 V.
Główne cechy modułu
- Obsługa komunikacji RS485: konwersja UART do RS485 za pomocą układu TP8485E
- Długi zasięg transmisji: komunikacja na odległość do 1200 metrów
- Szeroki zakres napięcia zasilania: możliwość pracy przy 5 V lub 12 V
- Dwa złącza śrubowe: oddzielne złącza dla sygnałów RS485 oraz zasilania
- Przełącznik terminacji 120R: umożliwia dopasowanie rezystancji na końcach magistrali
- Tryb wejścia / wyjścia 5 V: możliwość wyboru pomiędzy trybem wejścia i wyjścia dla zasilania
- Kompaktowy rozmiar: odpowiada wielkości dwóch płytek Xiao, co ułatwia integrację
Wyprowadzenia na płytce
Moduł posiada kilka istotnych wyprowadzeń i przełączników, które pozwalają na jego odpowiednie skonfigurowanie:
- Wejścia zasilania:
- 5 V - standardowe napięcie dla większości urządzeń
- 12 V - opcjonalne zasilanie dla bardziej wymagających aplikacji
- Złącza sygnałowe RS485:
- RS485_A - pierwszy przewód różnicowy RS485
- RS485_B - drugi przewód różnicowy RS485
- GND - masa sygnałowa
- Przełączniki konfiguracyjne:
- 5 V OUT/IN Switch - pozwala na ustawienie zasilania jako wejście lub wyjście
- 120R Switch - umożliwia dodanie rezystora terminującego 120 Ω

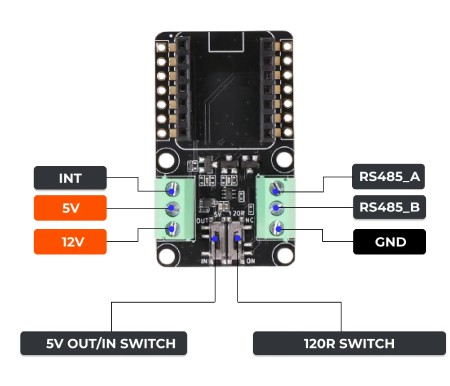

Opis wyprowadzeń.

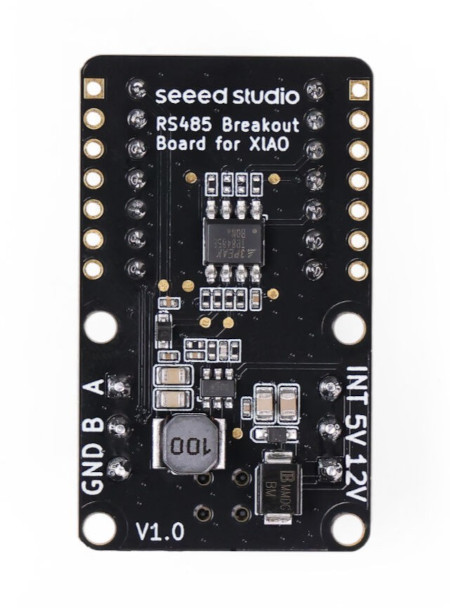

Konwerter pozwala transmitować sygnał na odległość do 1200 m.
Podłączenie i programowanie
Podłączenie modułu jest intuicyjne - wystarczy podłączyć sygnały RS485_A i RS485_B do magistrali RS485 oraz zapewnić odpowiednie zasilanie (5 V lub 12 V). Jeśli moduł jest używany na długiej linii komunikacyjnej, warto aktywować przełącznik 120R, aby zapewnić właściwe dopasowanie impedancyjne magistrali. Moduł współpracuje z Arduino IDE oraz MicroPython, co pozwala na jego łatwą konfigurację i programowanie. Dzięki temu moduł można łatwo wykorzystać w aplikacjach takich jak automatyka przemysłowa, systemy monitoringu i w akwizycji danych.
Specyfikacja techniczna konwertera
- Interfejs komunikacyjny: RS485
- Układ komunikacyjny: TP8485E (half-duplex transceiver)
- Złącza śrubowe: 3-pin dla sygnału RS485, 3-pin dla zasilania
- Dystans transmisji: do 1200 m
- Prędkość transmisji: do 250 kb/s
- Napięcie zasilania: 5 V lub 12 V DC
- Kompatybilność: Seeed Xiao, Adafruit QT Py
- Wymiary: ok. 42 x 35 mm
Zawartość zestawu
- 1x Konwerter UART - RS485 TP8485E - 5 V / 12 V - nakładka do Seeed Xiao i QT Py - Seeedstudio 113991354
Płytka jest w pełni kompatybilna z Seeed Xiao oraz Adafruit QT Py.
