Opis produktu: 2-CH UART To Ethernet Converter - dwukanałowy konwerter UART na Ethernet - moduł transmisji transparentnej - Waveshare 20655
2-CH UART TO ETH to moduł umożliwiający komunikację między UART TTL i RJ45 Ethernet. Pozwala na dwukierunkową, transparentną transmisję danych. Moduł został wyposażony w układ CH9121, cechuje go duża szybkość transmisji danych, niskie zużycie energii oraz wysoka stabilność pracy. Za pomocą modułu można między innymi zarządzać w sposób zdalny kilkoma urządzeniami klienckimi z wieloma portami szeregowymi - a wszystko to za pośrednictwem jednego serwera www.

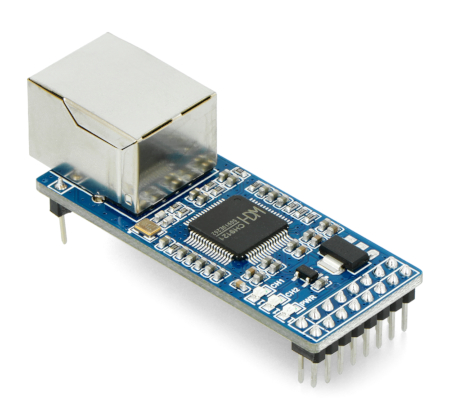

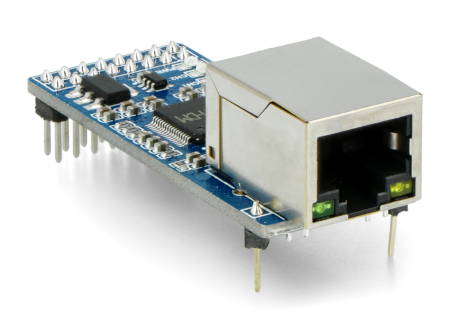

2-CH UART To Ethernet Converter - dwukanałowy konwerter UART na Ethernet - moduł transmisji transparentnej - Waveshare 20655.
Produkt kompatybilny z Arduino i Raspberry Pi!
Producent udostępnia stronę Wiki produktu, która znacząco ułatwia rozpoczęcie pracy z konwerterem. Strona zawiera między innymi szczegółowy przewodnik użytkownika, instrukcję podłączenia konwertera z Arduino, RPI i STM32 oraz dokumentacje techniczną układu CH9121.
Cechy szczególne konwertera
- Wbudowane warstwy Ethernet MAC i PHY
- Dwukierunkowa transparentna transmisja danych między UART a Ethernetem
- Auto-MDI/MDIX, automatyczne wykrywanie i przełączanie
- KeepAlive, aktualizacja oprogramowania przez sieć
- Automatycznie uzyskiwany adres IP i dostęp do domeny DNS przez DHCP
- Konfiguracja parametrów sieci, takich jak tryb pracy chipa, port, IP, za pomocą oprogramowania hosta lub polecenia UART
- Cztery tryby pracy: KLIENT TCP, SERWER TCP, KLIENT UDP, SERWER UDP
- Komunikacja UART w trybie full-duplex lub half-duplex, obsługuje automatyczny przełącznik RS485 RX/TX
Do czego służą konwertery? Zastosowanie konwertera:
- Zwiększenie odległość komunikacji dla urządzeń szeregowych
- Zdalne zarządzanie wieloma urządzeniami klienckimi z wieloma portami szeregowymi za pośrednictwem jednego serwera www
- Zdalne zarządzanie serwerem szeregowym Via Multi Web Clients
- Dwukierunkowa transparentna transmisja między UART TTL a Ethernetem

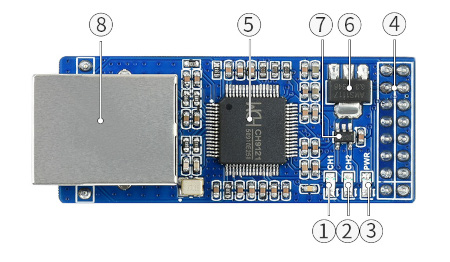

Rozmieszczenie elementów na module
- Wskaźnik stanu połączenia UART 1
- Wskaźnik stanu połączenia UART 2
- Wskaźnik mocy
- Piny kontrolne CH9121
- Sterownik CH9121
- Układ scalony zasilania AMS1117-3.3 V
- Układ scalony zasilania RT9193-18GB
- Złącze portu Ethernet

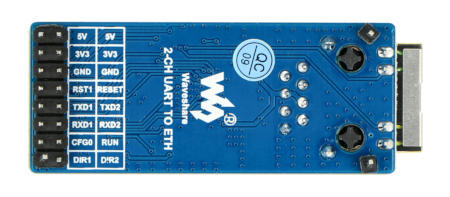

Opis wyprowadzeń
- 5V / 3V3 - pin zasilania 3,3 V / 5 V
- GND - masa układu
- RST1 - reset zewnętrzny
- RESET - pin RESET przywracający moduł do ustawień fabrycznych
- TXD1 - asynchroniczne wyjście danych UART 1 (domyślnie włączone)
- TXD2 - asynchroniczne wyjście danych UART 2 (domyślnie wyłączone)
- RXD1 - asynchroniczne wejście danych UART 1 (domyślnie włączone)
- RXD2 - asynchroniczne wejście danych UART 2 (domyślnie wyłączone)
- CFG0 - tryb konfiguracji UART
- DIR1 - przełącznik UART 1 RS485 RX/TX (łączy z zewnętrznym kontrolerem RS485)
- DIR2 - przełącznik UART 2 RS485 RX/TX (łączy z zewnętrznym kontrolerem RS485)
Specyfikacja techniczna konwertera UART
- Typ modułu: konwerter
- Rodzaj konwertera: UART na Ethernet
- Ilość kanałów: 2
- Typ transmisji: transmisja dwukierunkowa, transmisja transparentna
- Wbudowany układ: CH9121
- Ethernet: RJ45 10 / 100 Mb/s
- Prędkość transmisji: od 300 bps do 921,6 kbps
- Bit danych: 5, 6, 7, 8
- Bit stopu: 1, 2
- Ochrona interfejsu: zabezpieczenie przed odwróceniem podłączenia, ESD, przeciwprzepięciowe
- Izolacja elektromagnetyczna: 1,5 kV
- Tryb pracy: serwer TCP, client TCP, serwer UDP, client UDP itp.
- Serwer TCP: konfigurowalny od 1 do 16
- Napięcie zasilani: 3,3 V / 5 V
- Kompatybilny z Arduino, Raspberry Pi i STM32
- Wydajność prądowa: 140 mA przy 5 V
- Wymiary: 57,3 x 22 x 15 mm (bez złącz)
