Konwerter USB-UART CH343 - wtyk USB typ mini - Waveshare 21440

Indeks: WSR-21710
Konwerter oparty na układzie CH343. Umożliwia komunikacje pomiędzy interfejsami USB i UART. Jest stosowany w celu wymiany danych między komputerem, a mikrokontrolerem. Zapewnia stabilny przesył informacji, jest kompatybilny z wieloma systemami operacyjnymi. Zasilany napięciem 5 V lub 3,3 V (wybór za pomocą zworki). Wersja wyposażona w złącze USB typu mini.
Konwerter USB-UART CH343 - wtyk USB typ mini - Waveshare 21440
17,90 zł
14,55 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Waveshare

Opis produktu: Konwerter USB-UART CH343 - wtyk USB typ mini- Waveshare 21440

Konwerter oparty na układzie CH343. Umożliwia komunikacje pomiędzy interfejsami USB i UART. Jest stosowany w celu wymiany danych między komputerem, a mikrokontrolerem. Zapewnia stabilny przesył informacji, jest kompatybilny z wieloma systemami operacyjnymi. Zasilany napięciem 5 V lub 3,3 V (wybór za pomocą zworki). Wersja wyposażona w złącze USB typu mini.

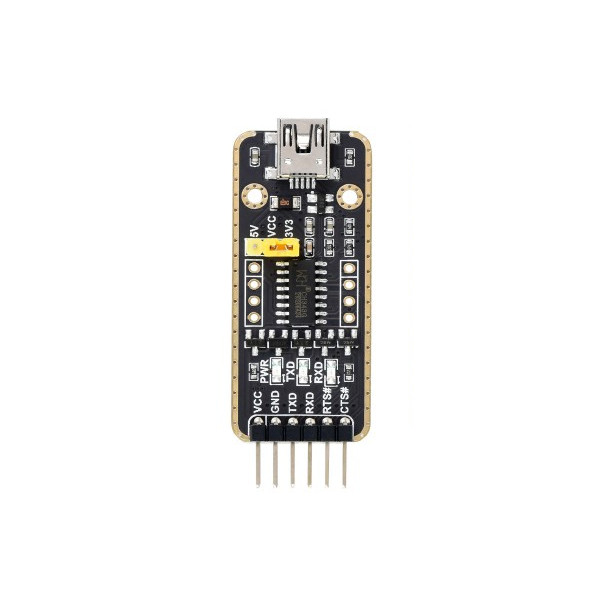

Konwerter USB-UART CH343 - wtyk USB typ mini- Waveshare 21440

Konwerter USB-UART CH343 - wtyk USB typ mini- Waveshare 21440.

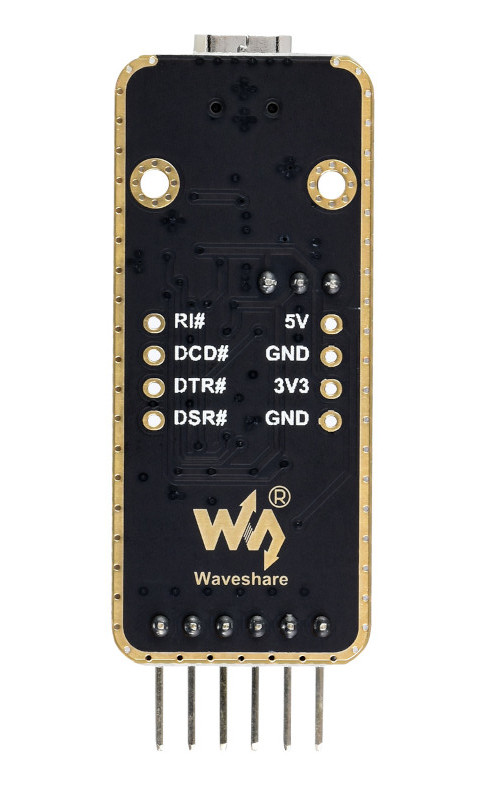

Wyprowadzenia konwertera

Wyprowadzenia konwertera.

Wyprowadzenia modułu

  • VCC - napięcie wyjściowe 5 V lub 3,3 V (wybór przy pomocy zworki)
  • GND - masa
  • TXD - pin nadajnika UART (podłączany do MCU.RDX)
  • RDX - pin odbiornika UART (podłączony do MCU.TXD)
  • RTS# - sygnał Request to Send interfejsu UART (łączy się z MCU.CTS)
  • CTS# - sygnał Clear to Send interfejsu UART (łączy się z MCU.RTS)

Cechy konwertera USB-UART

  • Oparty na układzie CH343: obsługuje wyższą szybkość transmisji danych (do 6 Mb/s).
  • Kompatybilny z systemami operacyjnymi: Mac, Linux, Android, Windows 7/8/8.1/10/11.
  • Wbudowany resetowalny bezpiecznik, dławik napięcia przejściowego. Moduł ma zabezpieczenia nadprądowe, przeciwprzepięciowe, antystatyczne, poprawiające odporność na wstrząsy. Zapewnia stabilną i bezpieczną komunikację.
  • Wbudowany przełącznik poziomu TTL 3,3 V i 5 V do wyboru poziomu komunikacji TTL.
  • Obsługa wyjścia 3,3 V / 5 V (moduł jest zasilany przez USB, a zworka na płycie powinna być odpowiednio zwarta do 3,3 V lub 5 V).

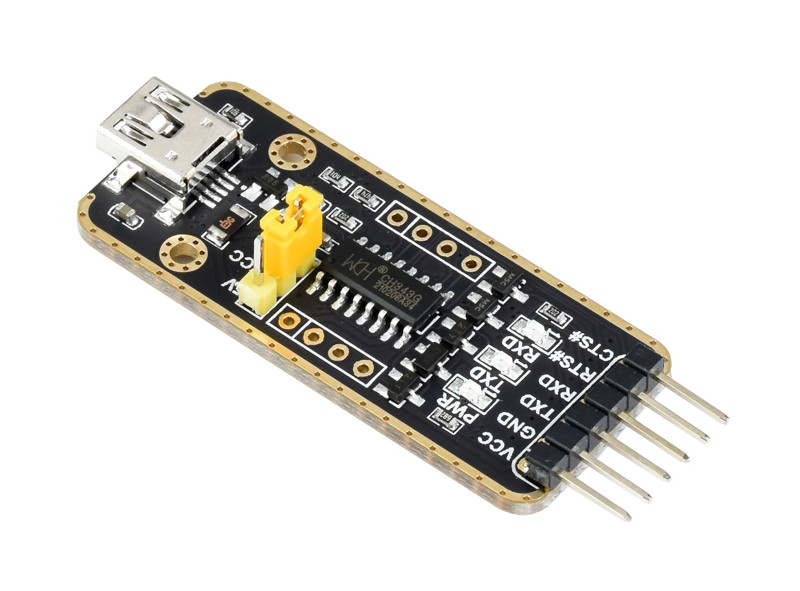

Konwerter USB-UART CH343 -  Waveshare 21442

Konwerter USB-UART CH343 -  Waveshare 21440.

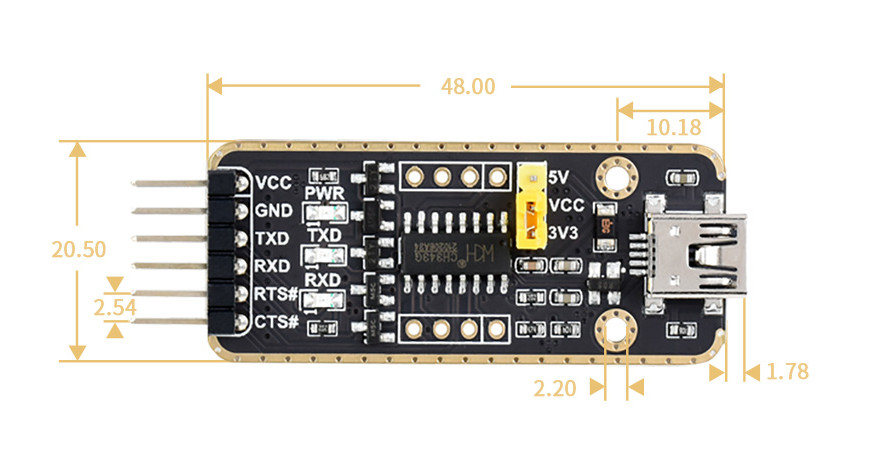

Szczegółowe wymiary modułu

Szczegółowe wymiary modułu.

Specyfikacja Waveshare 21440

  • Producent: Waveshare
  • Oznaczenie modelu producenta: 21440
  • Typ produkt: Konwerter USB-UART
  • Układ sterujący: CH343
  • Szybkość przesyłu danych: od 50 bps do 6 Mbps
  • USB: typ mini
  • Wbudowane diody sygnalizujące: zasilanie PWR, oraz pracę w trybach RXD oraz TXD

Zawartość zestawu

  • Konwerter USB-UART CH343 - wtyk USB typ mini - Waveshare 21440: 1 szt.
  • Przewód 6-pinowy: 1 szt.

Konwerter - Układ CH343
Konwerter - Gniazdo miniUSB
Konwerter - Interfejs UART
Szerokość opakowania 7 cm
Wysokość opakowania 10 cm
Głębokość opakowania 1 cm
Masa opakowania 0.011 kg
