Opis produktu: Konwerter USB-UART TTL CP2102 - gniazdo USB typu C - Waveshare 20644
Konwerter umożliwiający komunikację pomiędzy interfejsami szeregowymi USB i UART na poziomie TTL. Wyposażony w układ CP2102, pracuje z napięciem 3,3 V lub 5 V, które wybierane jest za pomocą zworki. Urządzenie pracuje z pełną prędkością USB 12 Mb/s. Konwerter obsługuje komunikację UART w zakresie baud rate od 300 bps do 1 Mbps. Posiada także zintegrowaną pamięć EEPROM o pojemności 1024 bajtów.
Konwerter USB-UART CP2102 - gniazdo USB typu C - Waveshare 20644.
Konwerter USB-UART.
Cechy szczególne konwertera
- Jednoukładowy transfer danych USB do UART
- Nie wymaga użycia zewnętrznych rezystorów
- Kontroler funkcji USB jest zgodny ze specyfikacją USB 2.0; pełna prędkość 12 Mb/s
- Stan zawieszenia USB, obsługiwany przez piny SUSPEND

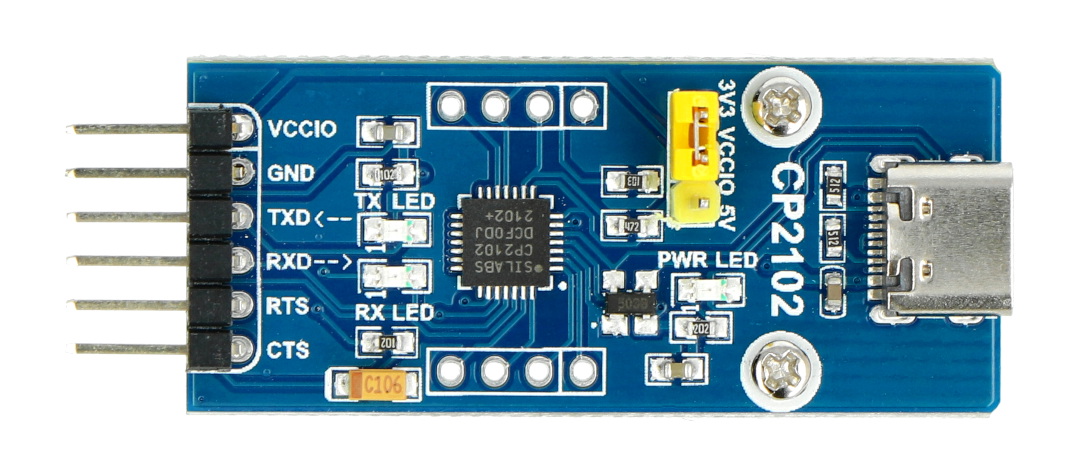

Opis wyprowadzeń
- VCCIO - zasilanie 3,3 V lub 5 V wybierane za pomocą zworki
- GND - masa układu
- TXD - pin nadajnika UART, łączy się z MCU.RX (kierunek sygnału: MCU.RX << CP2102 << PC.TX)
- RXD - pin odbiornika UART, łączy się z MCU.TX (kierunek sygnału: MCU.TX >> CP2102 >> PC.RX)
- RTS - Sygnał Request to Send interfejsu UART, łączy się z MCU.CTS (kierunek sygnału: MCU.CTS << CP2102 << PC.RTS)
- CTS - Sygnał Clear to Send interfejsu UART, łączy się z MCU.RTS (kierunek sygnału: MCU.RTS >> CP2102 >> PC.CTS)
Specyfikacja techniczna modułu
- Typ modułu: konwerter
- Rodzaj konwersji: USB C - UART TTL
- Wbudowany układ: CP2102
- Formaty danych UART:
- bity danych: 5, 6, 7, 8
- bity stopu: 1, 1,5, 2
- Prędkość transmisji: od 300 bps do 1 Mbps
- Bufor odbioru: 576 bajt
- Bufor nadania: 640 bajt
- Napięcie wejściowe: 3,3 V / 5 V
- Zintegrowane urządzenie zabezpieczające USB: SP0503
- Zintegrowana pamięć EEPROM: 1024 bajtów
- Sterowniki urządzeń wirtualnego portu COM
- Windows 8/7/Vista/Server 2003/XP/2000
- MAC OS-X/OS-9
- Linux 2.40 lub nowszy
- Bezpośrednia obsługa sterowników USBXpress
- Windows 7/Vista/Server 2003/XP/2000
- Windows CE
- 3x diody LED: TXD LED, RXD LED, POWER LED
- Zakres temperatury pracy: od –40°C do 85°C
- Wymiary modułu: 46,99 x 20,32 mm
Zawartość zestawu

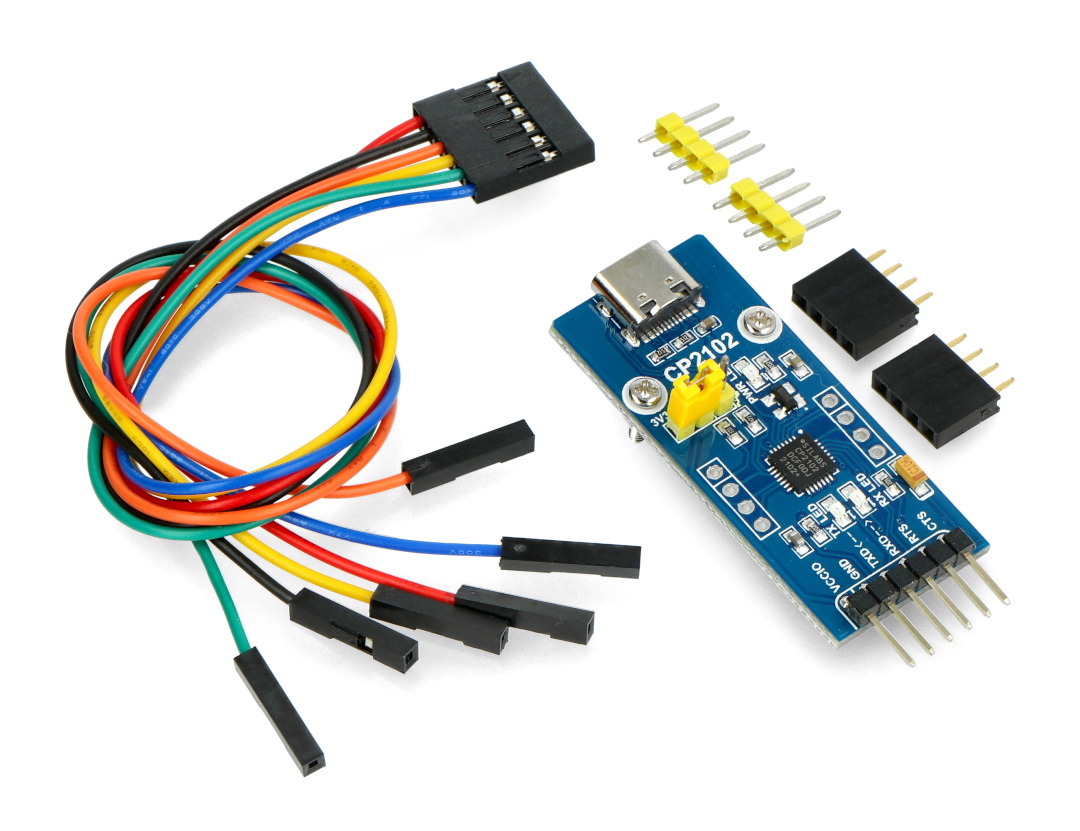

- Konwerter USB-UART CP2102 - gniazdo USB typu C - Waveshare 20644
- Przewód połączeniowy 6pin
- Listwy goldpin - dwa rodzaje - 4 sztuki
Zawartość zestawu.
Uwaga!
Moduł jest kompatybilny WYŁĄCZNIE z poziomem TTL, aby uniknąć uszkodzeń nie należy podłączać go bezpośrednio do obwodu RS232.
