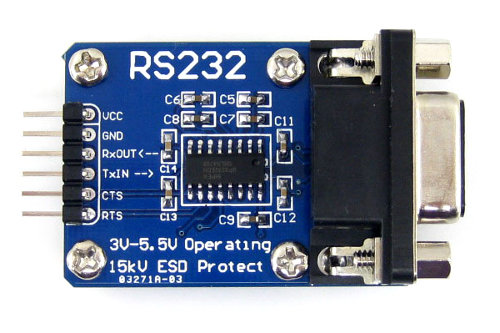

Opis produktu: Konwerter RS232 - UART ze złączem DB9 - SP3232 3,3V/5V
Konwerter pozwala połączyć ze sobą interfejs szeregowy RS232 oraz UART - standard napięć TTL. Moduł z jednej strony posiada złącze D-SUB, z drugiej wyjściami są wlutowane złącza goldpin - raster 2,54 mm. Układem wykonawczym jest konwerter SP3232 (zgodny z MAX3232), współpracujący z napięciami 3,3 V oraz 5 V.
Podłączenie konwertera
Opis wyprowadzeń złącza goldpin - raster 2,54 mm znajduje się w tabeli poniżej.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania z zakresu od 3,0 V do 5,5 V. |
| GND | Masa układu. |
| RX | Linia wejściowa interfejsu UART. |
| TX | Linia wyjściowa interfejsu UART. |
| CTS | Pin do kontroli przepływu - sygnalizujący gotowość danych do wysłania. |
| RTS | Pin do kontroli przepływu - zapytanie o możliwość wysyłania danych. |
Specyfikacja konwertera RS232 - UART
- Napięcie zasilania: od 3,0 V do 5,5 V
- Sterownik: SP3232 (dokumentacja) - zgodny z MAX3232
- Wyprowadzenia:
- Sterowanie interfejs UART - złącza goldpin raster 2,54 mm
- RS232 - złącze DB9
- Otwory montażowe ze śrubkami
- W zestawie 6-pinowy przewód z końcówkami żeńskimi
- Wymiary płytki: 45 x 31 mm
