Opis produktu: ISO1540 - dwukierunkowy izolator I2C - STEMMA AT/Qwiic - Adafruit 4903
Dwukierunkowy izolator I2C wyprodukowany przez Adafruit. Znajduje zastosowanie w projektach, które wymagają elektrycznego oddzielenia urządzeń o tej samej magistrali. Wyposażony w układ ISO1540, zgodny z obowiązującymi normami bezpieczeństwa. W pełni dwukierunkowy, obsługuje częstotliwości taktowania do 1 MHz. Zasilany napięciem w zakresie od 3 V do 5 V (doprowadzonym po obu stronach modułu). Na płytce modułu umieszczono także złącze STEMMA QT / Qwiic, za pomocą którego można w szybki i prosty sposób połączyć izolator.
Produkt kompatybilny z Arduino i Raspberry Pi
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem.

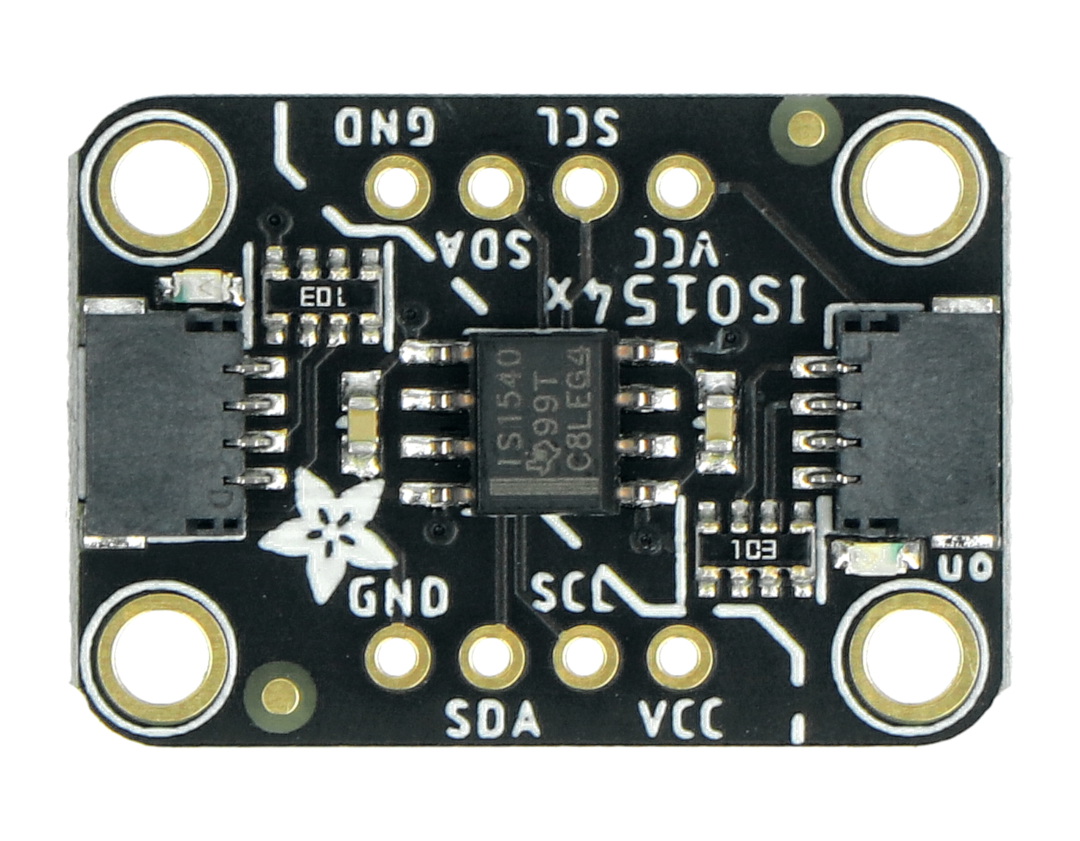

Opis wyprowadzeń modułu izolatora.
Opis wyprowadzeń
Moduł został wyposażony w wyprowadzenia w postaci pól lutowniczych. Należy przymocować do nich zawarte w zestawie złącza goldpin. Płytka posiada także złącza STEMMA QT / Qwiic, za pomocą których możliwe jest wygodne podłączenie modułu z modułem kontrolera - bez konieczności dodatkowego lutowania.
- VCC - pin zasilania w zakresie od 3 V do 5 V
- GND - masa układu
- SCL - pin logiczny, linia zegara interfejsu I2C
- SDA - pin logiczny, linia danych interfejsu I2C
- STEMMA QT / Qwiic - złącze połączeniowe
Specyfikacja techniczna modułu
- Układ: ISO1540
- Typ modułu: dwukierunkowy izolator I2C
- Zasilanie modułu: od 3 V do 5 V
- Maksymalna częstotliwość taktowania: do 1 MHz
- Wyjścia z otwartym drenem z możliwością przepływu prądu:
- strona 1: 3,5 mA
- strona 2 : 35 mA
- Zabezpieczenie HBM ESD 4 kV na wszystkich pinach (8 kV na pinach magistrali)
- Certyfikaty bezpieczeństwa:
- izolacja 4242-VPK zgodna z DIN VDE V 0884-11: 2017-01
- izolacja 2500-VRMS przez 1 minutę zgodna z UL 1577
- zatwierdzenie CSA zgodna z normami końcowymi IEC 60950-1 i IEC 62368-1
- podstawowa izolacja CQC zgodna z GB4943.1-2011
- Wyprowadzenia:
- pola lutownicze
- złącza STEMMA QT / Qwiic
- Temperatura pracy: od -40°C do +125°C
- Wymiary: 25,4 x 17,8 mm

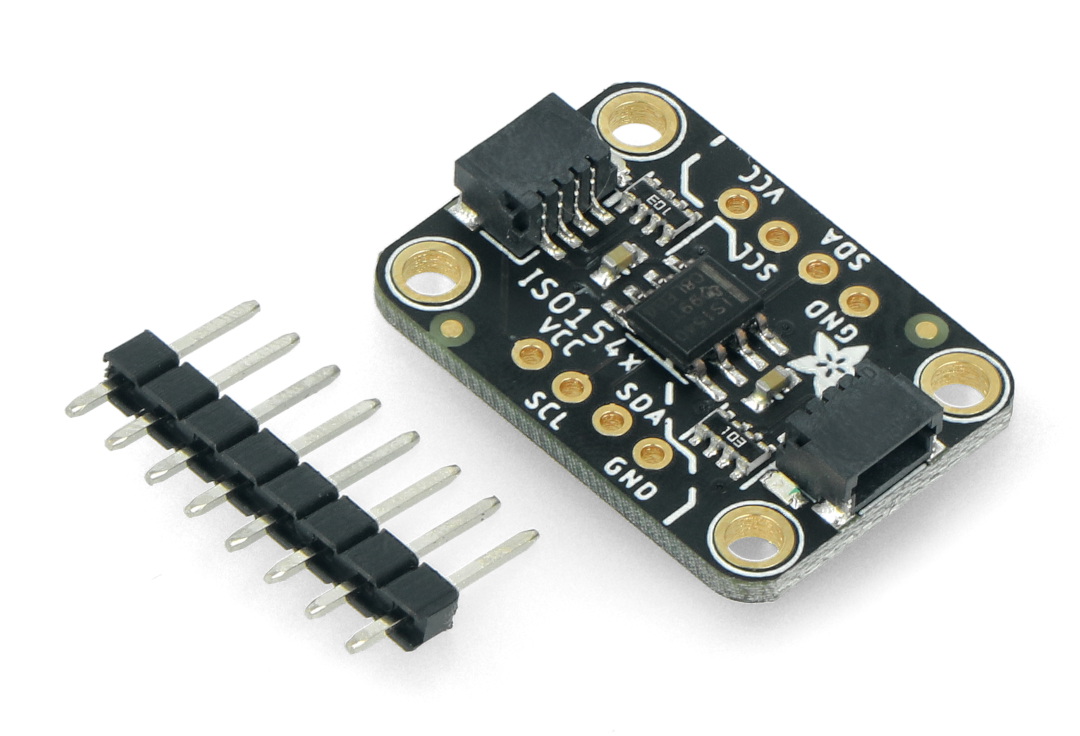

Zawartość zestawu
- Moduł dwukierunkowego izolatora magistrali I2C
- Złącza goldpin - raster 2,54 mm
Dwukierunkowy izolator I2C od Adafruit.
