Opis produktu: ISO1640 - dwukierunkowy izolator I2C z izolowanym zasilaniem bez złączy - 5 V / 3,3 V, 200 mA - Pololu 5392
Izolator I2C marki Pololu z galwaniczną izolacją sygnałów i separowanym zasilaniem, oparty na układzie TI ISO1640, umożliwia dwukierunkową komunikację I2C między dwoma urządzeniami z obsługą clock stretching. Moduł dostarcza izolowane i regulowane zasilanie 5 V (domyślnie) lub 3,3 V, które można wybrać przez pin VSEL. Brak złączy - połączenia realizowane są przez otwory o rozstawie 2,54 mm, kompatybilne ze złączami goldpin i płytkami stykowymi. Izolacja zabezpiecza urządzenia przed nieprawidłowymi napięciami oraz zakłóceniami.

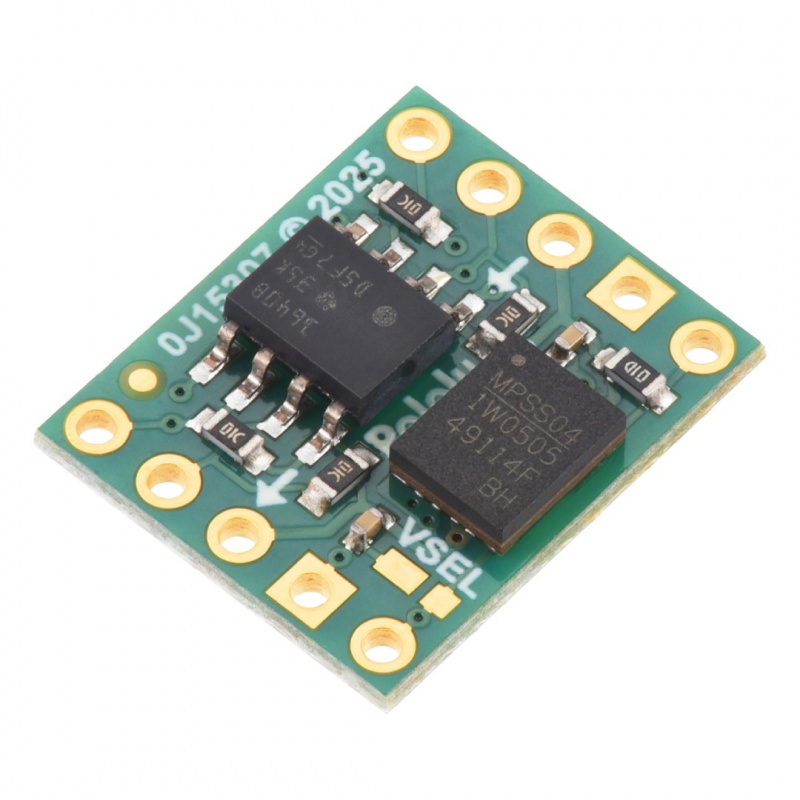

ISO1640 - dwukierunkowy izolator I2C z izolowanym zasilaniem bez złączy - 5 V / 3,3 V, 200 mA - Pololu 5392.
Moduł umożliwia dwukierunkową komunikację I2C.
Główne cechy izolatora
- Galwaniczna izolacja sygnałów: bezpieczna separacja linii SDA i SCL między urządzeniami
- Dwukierunkowa komunikacja I2C: obsługa sygnałów SDA i SCL z funkcją clock stretching
- Regulowane napięcie wyjściowe: domyślnie 5 V, możliwość wyboru 3,3 V przez pin VSEL
- Separowane zasilanie: stabilne napięcie wyjściowe do 200 mA przy 5 V lub 75 mA przy 3,3 V
- Szeroki zakres napięć wejściowych: od 3 V do 5,5 V
- Ochrona temperaturowa i przeciwzwarciowa: zabezpiecza moduł przed uszkodzeniem
- Kompaktowe wymiary: 12,7 x 15,24 x 2,8 mm, masa 0,5 g

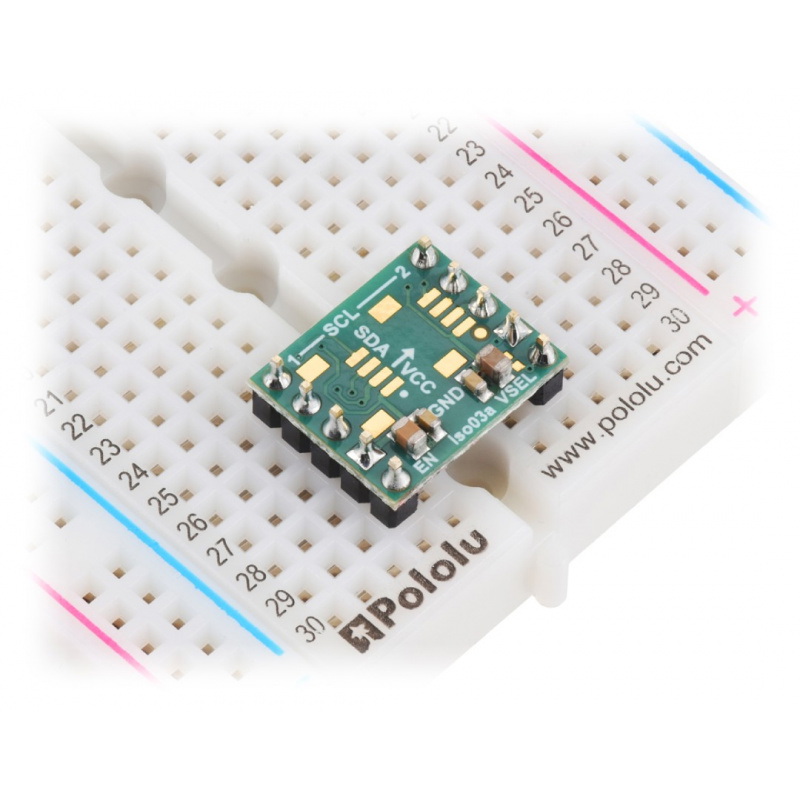

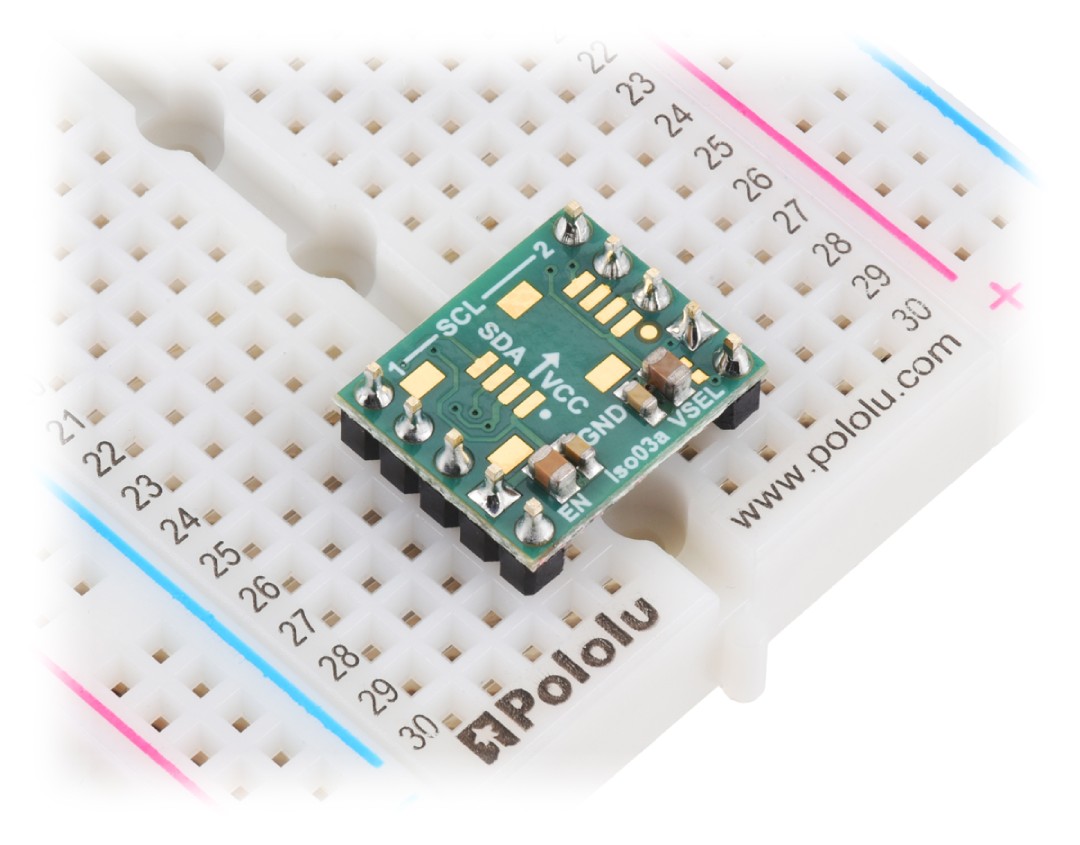

- Połączenia przez otwory lutownicze: kompatybilne ze złączami goldpin i płytkami stykowymi

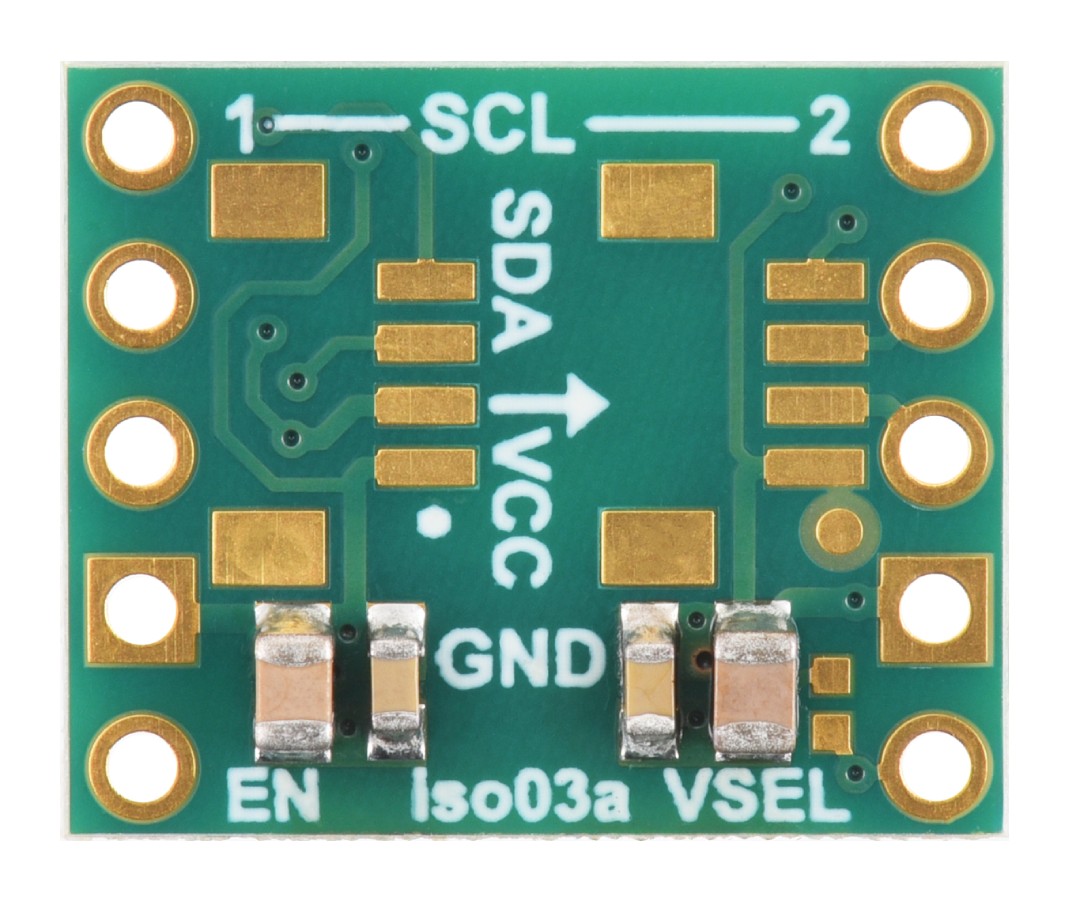

Wyprowadzenia modułu
Moduł posiada dwa odrębne układy zasilania: wejściowy (VCCIN, GND1) i wyjściowy (VCCOUT, GND2), które są galwanicznie izolowane. Pin VSEL pozwala na wybór napięcia wyjściowego (5 V domyślnie lub 3,3 V po połączeniu z GND2). Wejścia SDA1 i SCL1 łączą się z magistralą I2C pierwszego urządzenia, a SDA2 i SCL2 z drugiego. Pin EN umożliwia włączanie i wyłączanie modułu, a wbudowane rezystory podciągające 10 kΩ zapewniają stabilność sygnałów.

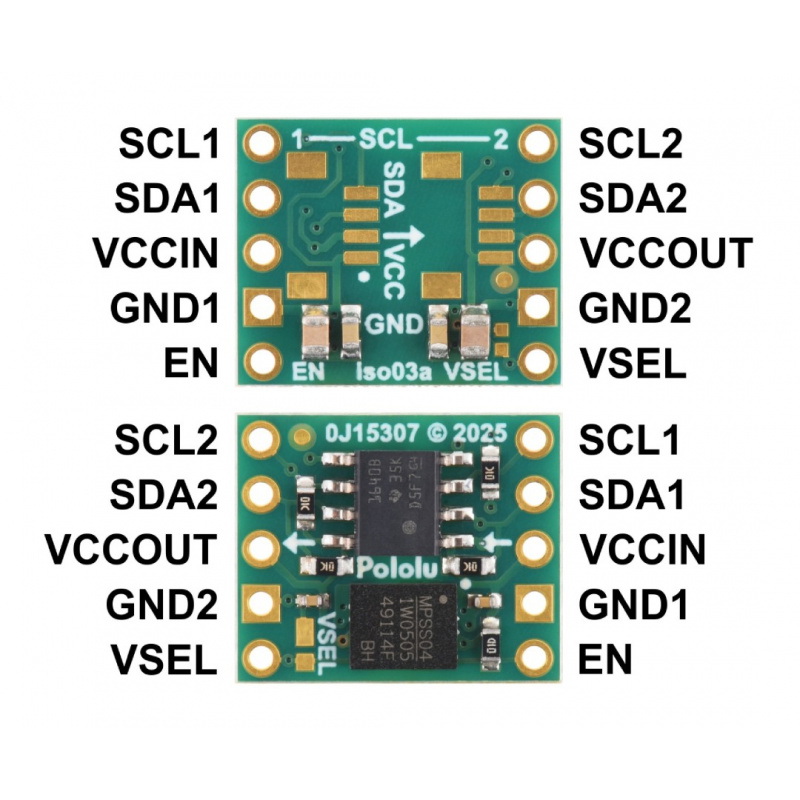

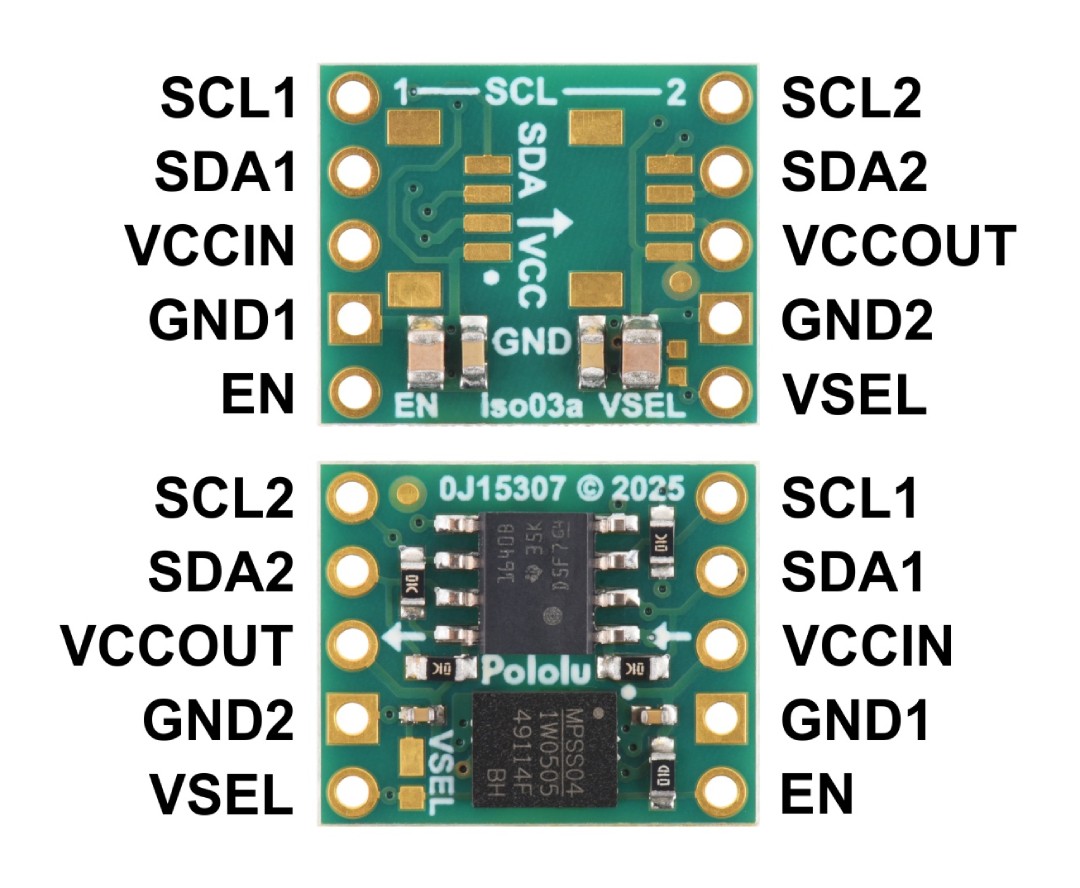

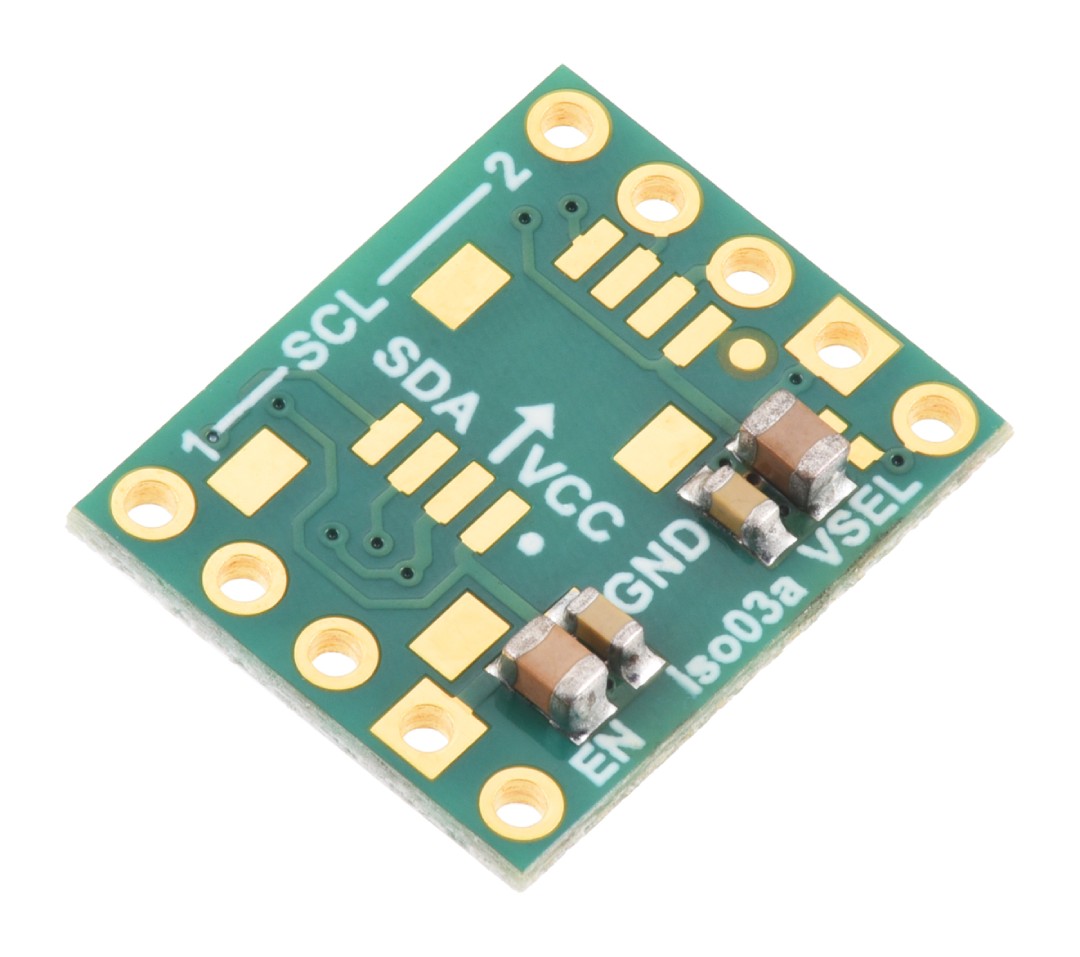

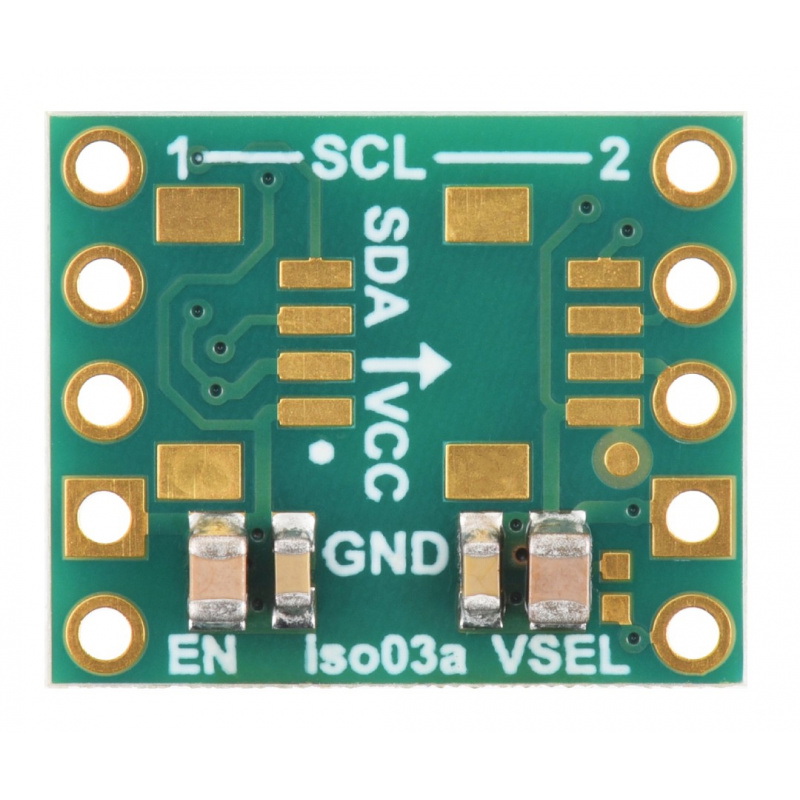

Wyprowadzenia modułu.

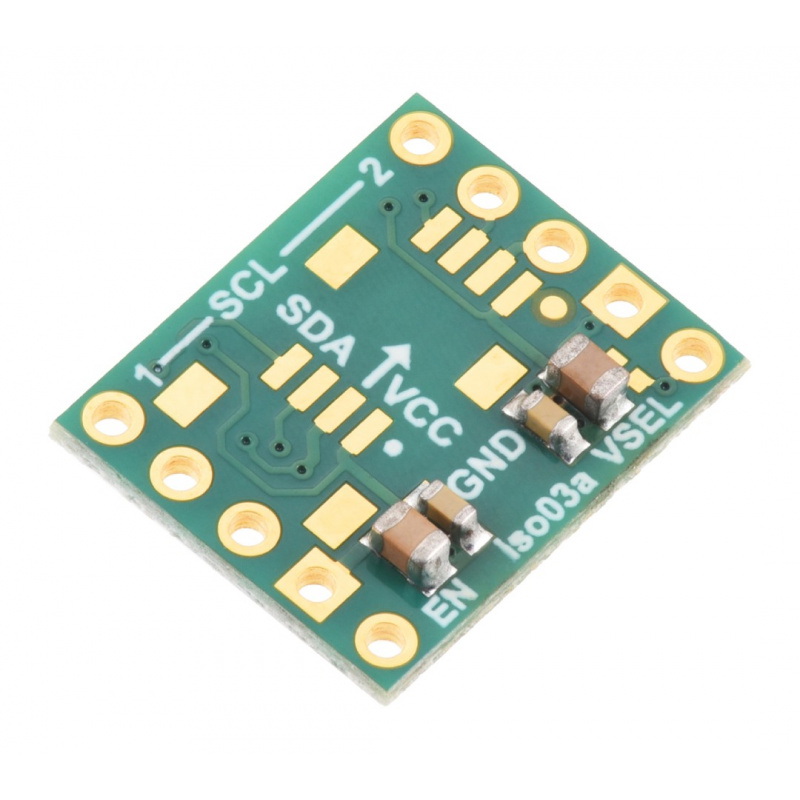

Izolator nie posiada wbudowanych złączy.
Podłączenie i konfiguracja
Zasilanie wejściowe należy podłączyć do pinów VCCIN i GND1 z napięciem od 3 V do 5,5 V. Izolowane zasilanie dostępne jest na pinach VCCOUT i GND2. Pin VSEL pozostaje niepodłączony (floating) dla napięcia 5 V lub łączy się go z GND2, aby wybrać 3,3 V na wyjściu. Magistrale I2C podłącza się do odpowiednich pinów SDA i SCL po obu stronach izolatora. Pin EN domyślnie jest podciągnięty do VCCIN i służy do wyłączania modułu, zmniejszając pobór prądu. W przypadku wyższych prędkości komunikacji zaleca się stosowanie dodatkowych rezystorów podciągających.
Specyfikacja techniczna izolatora
- Układ: TI ISO1640B
- Izolowane zasilanie: MPS MIE1W0505BGLVH
- Zakres napięcia wejściowego: od 3 V do 5,5 V
- Napięcie wyjściowe: 5 V (domyślnie) lub 3,3 V (przełączalne)
- Maksymalny prąd wyjściowy: 200 mA (szczytowo), 180 mA (ciągły) przy 5 V; 75 mA przy 3,3 V
- Maksymalna częstotliwość transmisji: do 1,7 MHz
- Montaż: otwory lutownicze z rastrem 2,54 mm, kompatybilne z płytkami stykowymi
- Ochrona: przed przegrzaniem i zwarciem
- Izolacja galwaniczna: do 3 kVRMS dla sygnału i 2,5 kVRMS dla zasilania
- Wymiary: 12,7 x 15,24 x 2,8 mm
- Masa: 0,5 g
Zawartość zestawu
- 1x ISO1640 - dwukierunkowy izolator I2C z izolowanym zasilaniem bez złączy - Pololu 5392
Izolator oparty jest na układzie TI ISO1640B.
