Opis produktu: DS2482S-800 - konwerter I2C na 1-Wire 8 kanałów - STEMMA QT / Qwiic - Adafruit 6027
Wysokiej jakości konwerter magistrali I2C na 8-kanałowy interfejs 1-Wire od Adafruit, oparty na układzie DS2482S-800. Dzięki zastosowaniu technologii STEMMA QT / Qwiic, moduł zapewnia szybkie i niewymagające lutowania połączenie z wieloma platformami - m.in. Raspberry Pi, Arduino, Feather czy Metro. Idealny do obsługi czujników DS18B20 w aplikacjach przemysłowych, hobbystycznych i edukacyjnych. Wbudowane podciąganie zasilania dla trybu pasożytniczego, możliwość zmiany adresu I2C oraz kompaktowa konstrukcja czynią go niezwykle uniwersalnym narzędziem dla każdego elektronika.

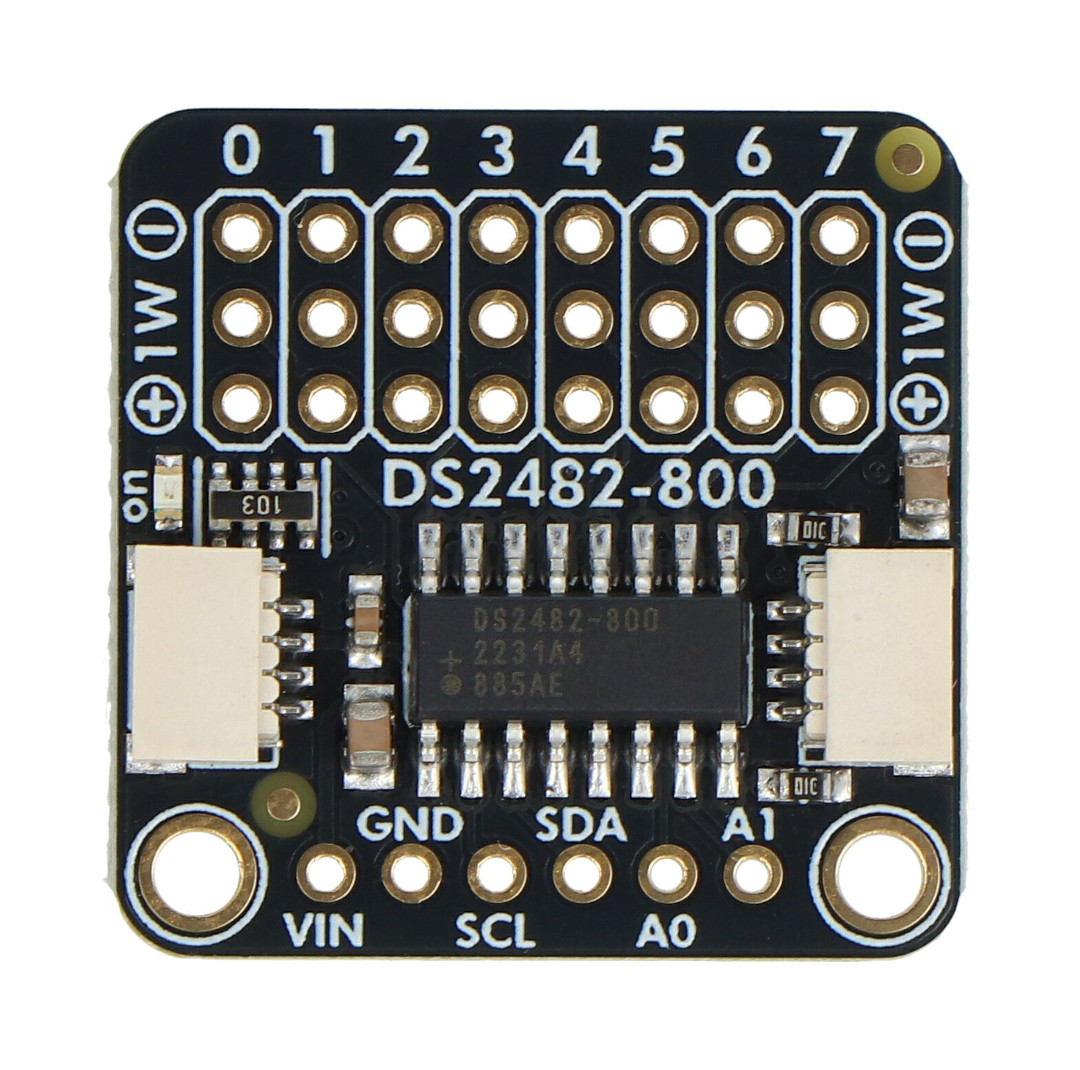

DS2482S-800 - konwerter I2C na 1-Wire 8 kanałów - STEMMA QT / Qwiic - Adafruit 6027.

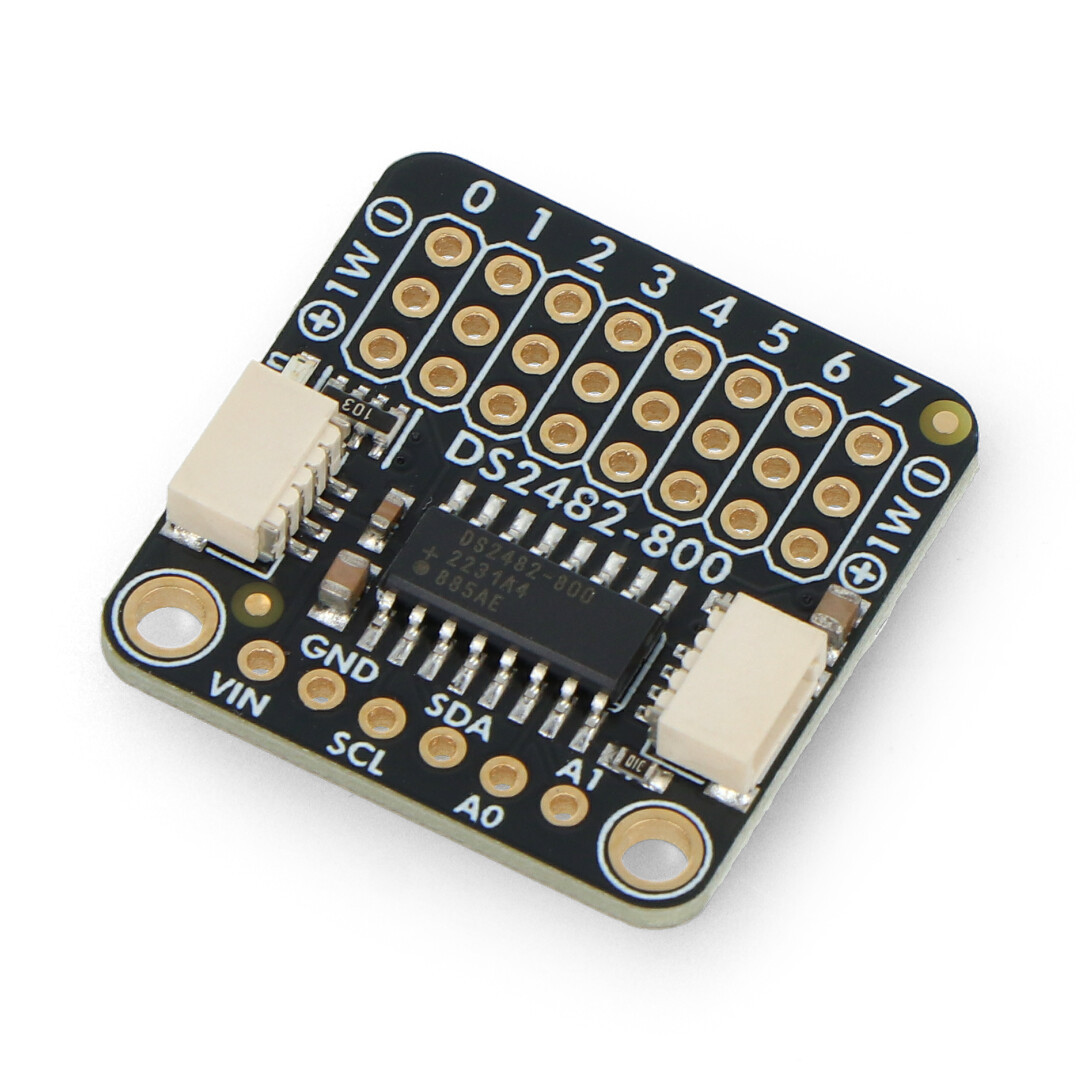

Konwerter oparty jest na układzie DS2482S-800.
Główne cechy konwertera DS2482S-800
- 8 niezależnych kanałów 1-Wire: każdy kanał posiada dedykowane wyjście sygnału, zasilania i masy
- Kompatybilność z STEMMA QT / Qwiic: złącza bez konieczności lutowania do szybkiej integracji z innymi modułami
- Obsługa napięcia zasilania 3 V lub 5 V: elastyczne zasilanie i zgodność z wieloma platformami
- Regulowany adres I2C: możliwość podłączenia do 8 konwerterów na jednej magistrali
- Wbudowane podciąganie dla zasilania pasożytniczego: uproszczenie obsługi sensorów bez zasilania zewnętrznego
- Obsługa w Pythonie, CircuitPython i Arduino: szeroka dostępność bibliotek i przykładów
Wyprowadzenia i złącza I/O

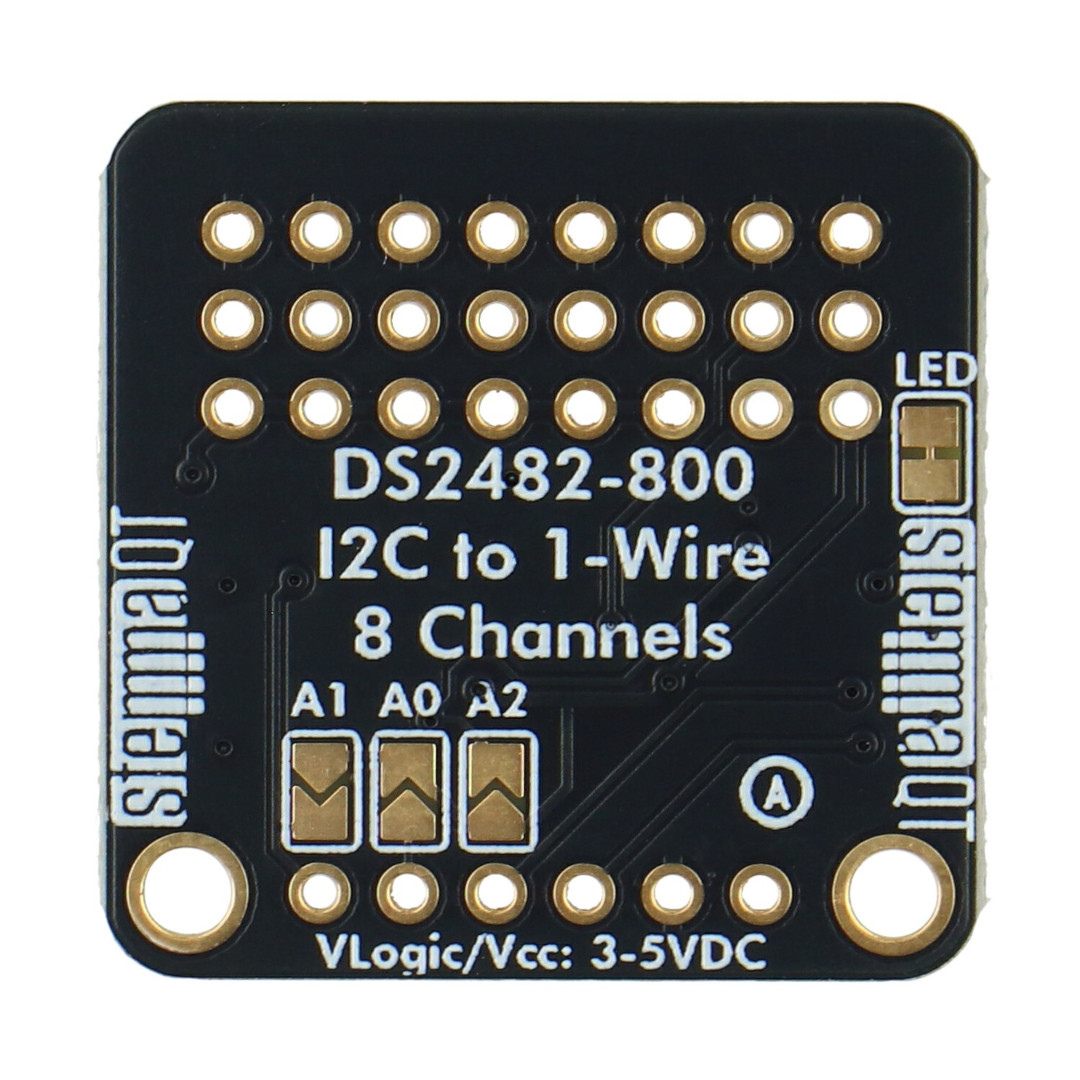

Moduł posiada 8 zestawów wyprowadzeń 1-Wire (0-7), każdy w postaci 3-pinowego złącza: sygnał (1W), masa (-) i zasilanie (+). Złącza te pozwalają na podłączenie nawet ośmiu niezależnych czujników DS18B20. Na odwrocie płytki znajdują się zworki adresowe A0, A1 i A2 umożliwiające zmianę adresu I2C (domyślnie 0x18), co pozwala na podłączenie kilku modułów na jednej magistrali. Złącza STEMMA QT / Qwiic na bokach ułatwiają integrację z pozostałymi komponentami systemu bez konieczności lutowania.
Programowanie i obsługa
Konwerter DS2482S-800 jest obsługiwany przez gotowe biblioteki dla Arduino (Adafruit_DS248x) oraz CircuitPython / Python (Adafruit_CircuitPython_DS248x). Przykładowe skrypty pozwalają na odczyt danych z wielu kanałów i precyzyjne przypisanie wartości do poszczególnych czujników. Integracja z Raspberry Pi lub komputerem odbywa się za pomocą magistrali I2C oraz biblioteki Blinka. Kod przykładowy pozwala na sekwencyjny odczyt temperatury z każdego kanału, co ułatwia diagnostykę i rozpoznanie czujników w terenie.

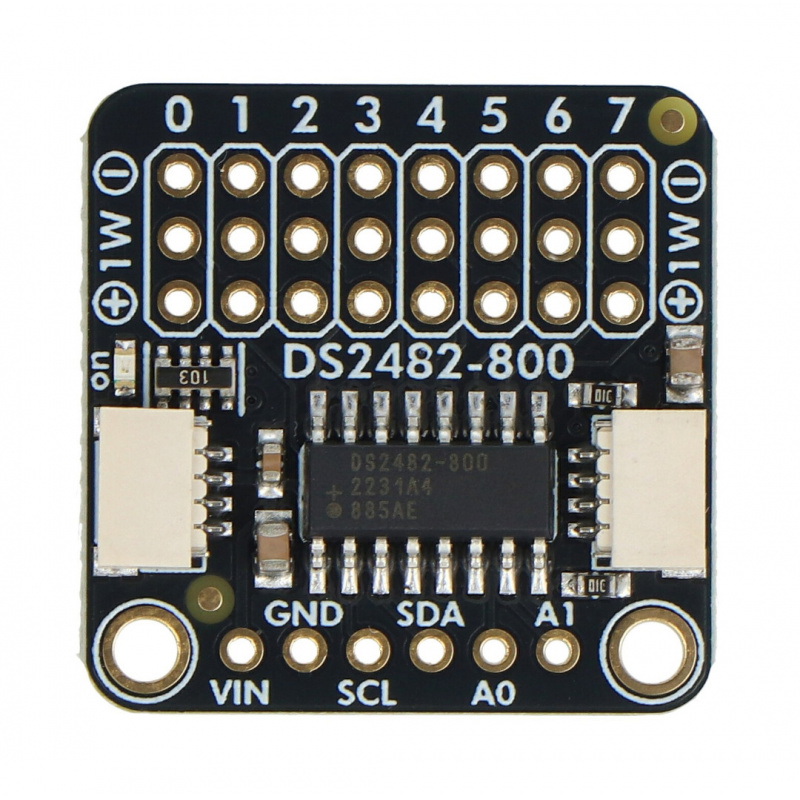

Płytka wyposażona jest w złącza STEMMA QT.

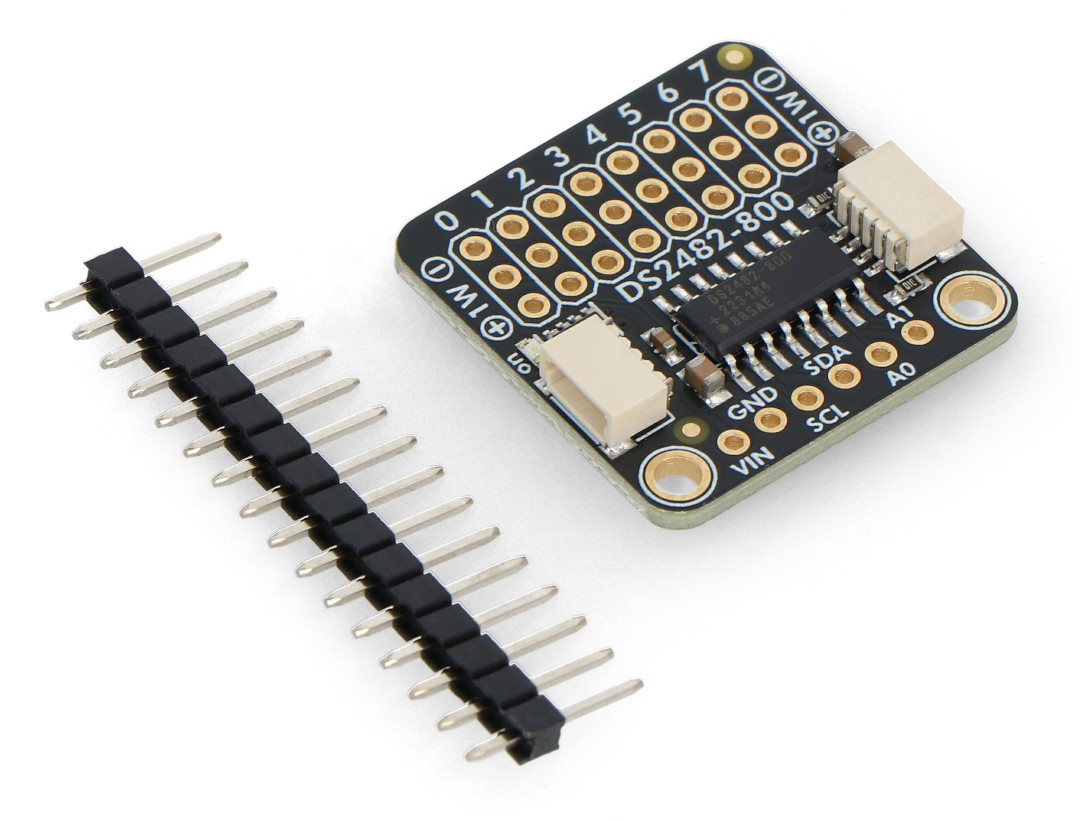

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna konwertera
- Układ: DS2482S-800
- Liczba kanałów 1-Wire: 8
- Zasilanie: 3 V lub 5 V
- Komunikacja: I2C (adres domyślny 0x18)
- Złącza: STEMMA QT / Qwiic
- Wyjścia 1-Wire: 8 x zestaw 3-pin (sygnał, masa, zasilanie)
- Wbudowane podciąganie do zasilania pasożytniczego
- Możliwość zmiany adresu I2C za pomocą zworek
- Wskaźnik zasilania: dioda LED
- Wymiary: 25,6 x 25,3 x 4,9 mm
- Masa: 2,6 g

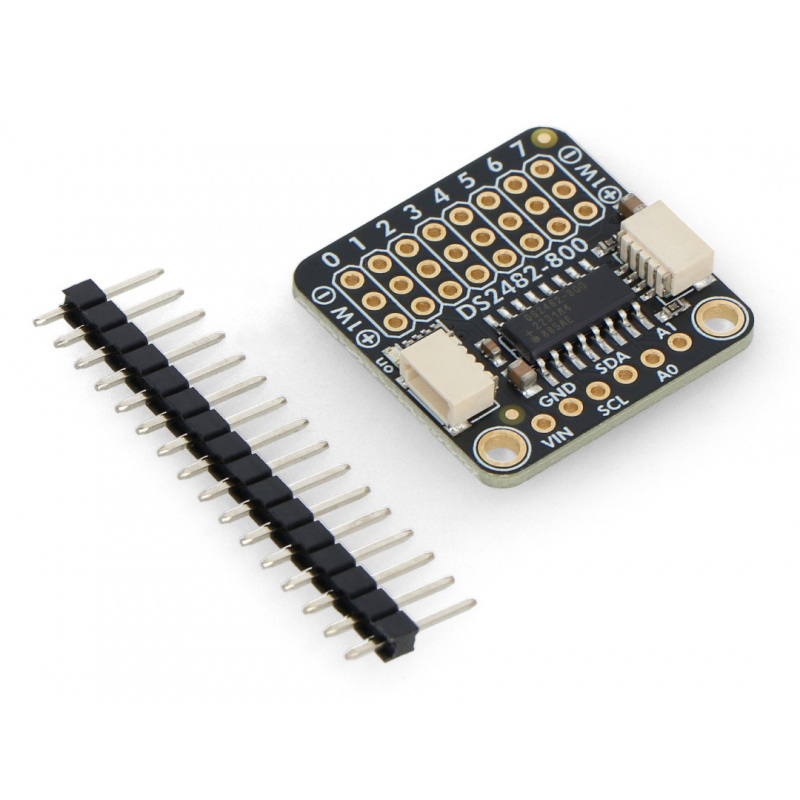

Zawartość zestawu
- 1x Moduł Adafruit DS2482S-800
- 1x Złącze goldpin 1x16-pin
