Opis produktu: ISO1640 - dwukierunkowy izolator I2C - JST SH 4-pin - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5391
Izolator I2C marki Pololu z galwaniczną izolacją sygnałów, oparty na układzie TI ISO1640, umożliwia dwukierunkową komunikację I2C między dwoma urządzeniami z obsługą clock stretching. Moduł posiada złącza JST SH 4-pin, kompatybilne z systemami SparkFun Qwiic oraz Adafruit STEMMA QT, co ułatwia integrację. Izolacja chroni urządzenia przed uszkodzeniami spowodowanymi różnicą potencjałów i zakłóceniami, a każdy bok modułu zasilany jest oddzielnie napięciem z zakresu odpowiednio od 3 V do 5,5 V (VCC1) oraz od 2,25 V do 5,5 V (VCC2).

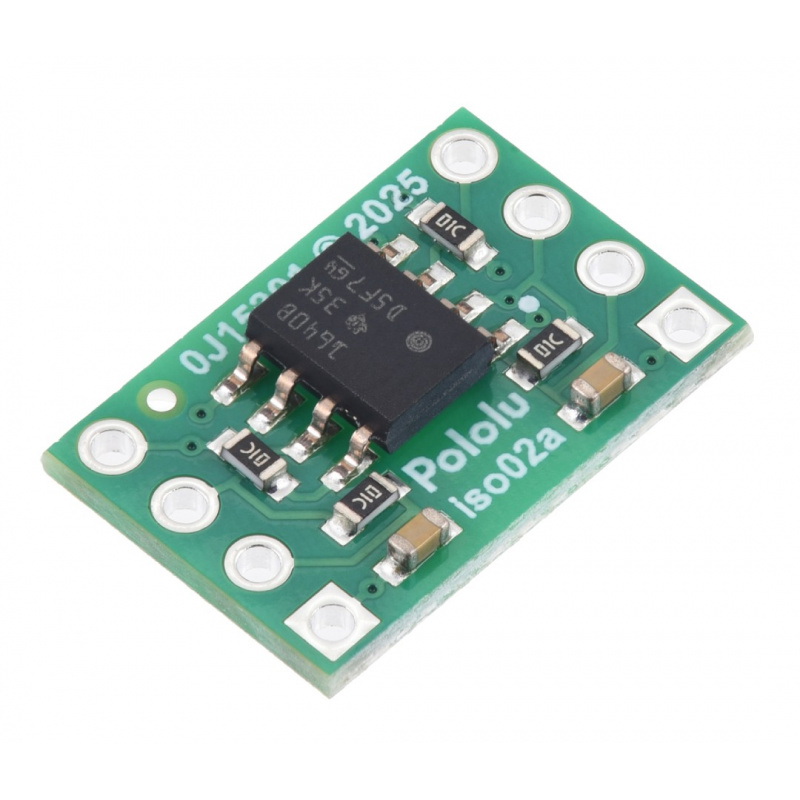

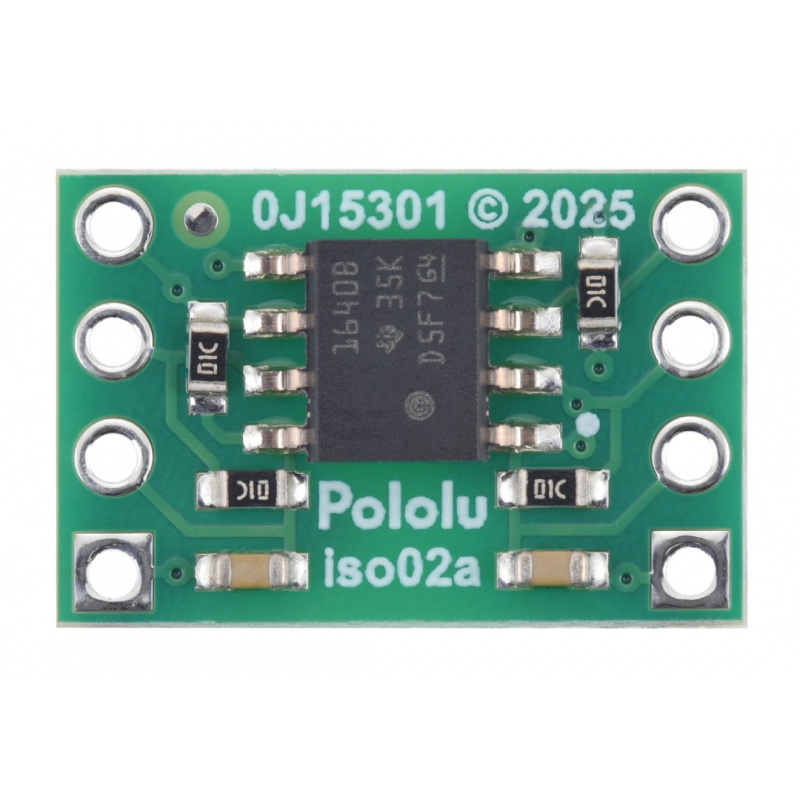

ISO1640 - dwukierunkowy izolator I2C - JST SH 4-pin - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5391.

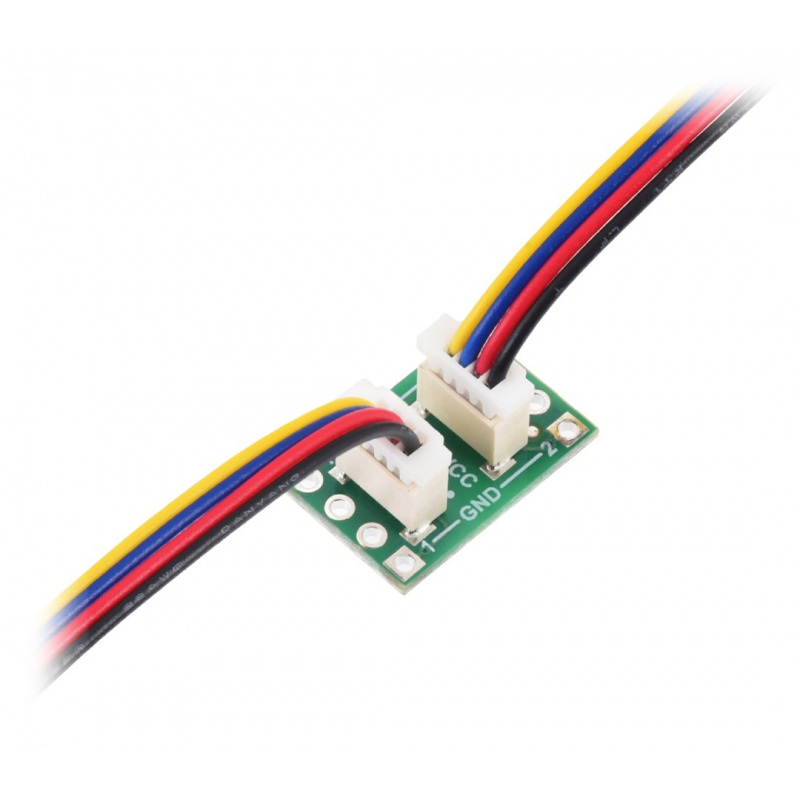

Moduł pozwala na dwukierunkową komunikację I2C.
Główne cechy izolatora
- Galwaniczna izolacja sygnałów: bezpieczna separacja linii SDA i SCL pomiędzy dwoma urządzeniami
- Dwukierunkowa komunikacja I2C: obsługa sygnałów SDA i SCL z funkcją clock stretching
- Złącza JST SH 4-pin: kompatybilne z systemami Qwiic i STEMMA QT
- Oddzielne zasilanie obu stron: od 3 V do 5,5 V (VCC1) oraz od 2,25 V do 5,5 V (VCC2)
- Wysoka prędkość transmisji: do 1,7 MHz
- Kompaktowe wymiary: 10,16 x 15,24 x 7,1 mm, masa 0,6 g
- Izolacja chroniąca przed uszkodzeniami: brak połączenia mas (GND1 nie jest połączone z GND2)
Wyprowadzenia modułu

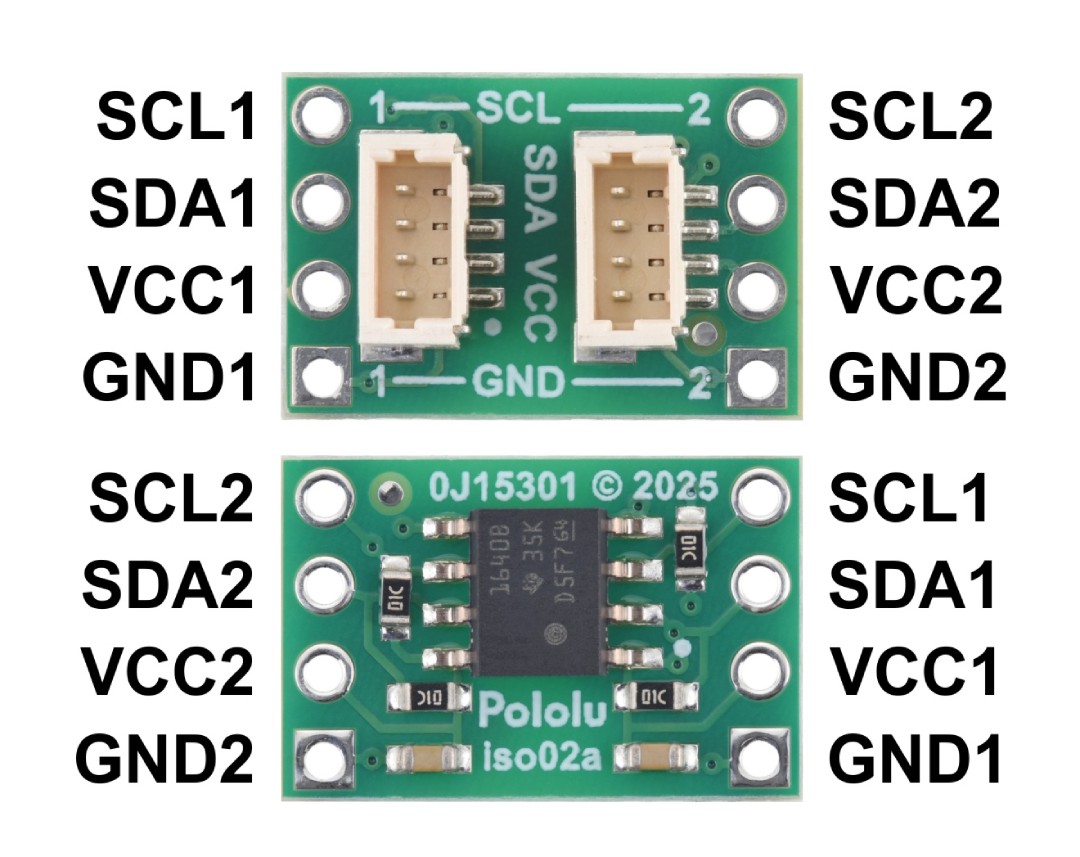

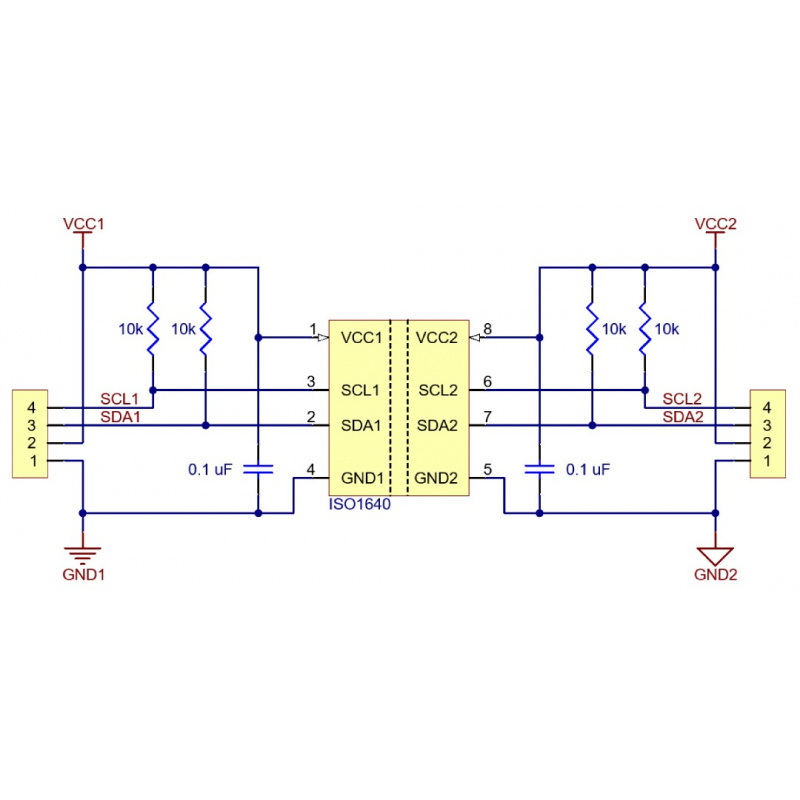

Moduł ma dwa osobne układy zasilania: VCC1 i GND1 dla strony 1 (od 3 V do 5,5 V) oraz VCC2 i GND2 dla strony 2 (od 2,25 V do 5,5 V). Linia SDA1 i SCL1 łączy się z urządzeniem po stronie pierwszej, natomiast SDA2 i SCL2 z urządzeniem po stronie drugiej. Złącza są typu JST SH 4-pin, co pozwala na szybkie i wygodne podłączenie przewodów kompatybilnych z Qwiic i STEMMA QT. Wbudowane rezystory podciągające 10 kΩ są połączone z odpowiednimi napięciami na każdej stronie. Należy zwrócić uwagę na różne progi logiczne obu stron i upewnić się, że urządzenia prawidłowo interpretują sygnały niskie zgodnie z dokumentacją ISO1640.

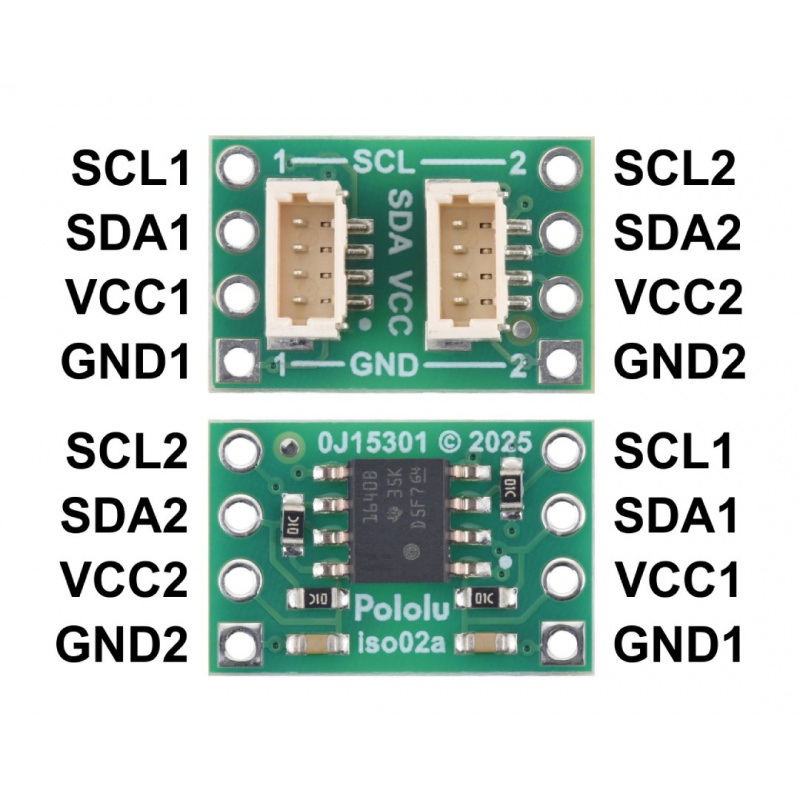

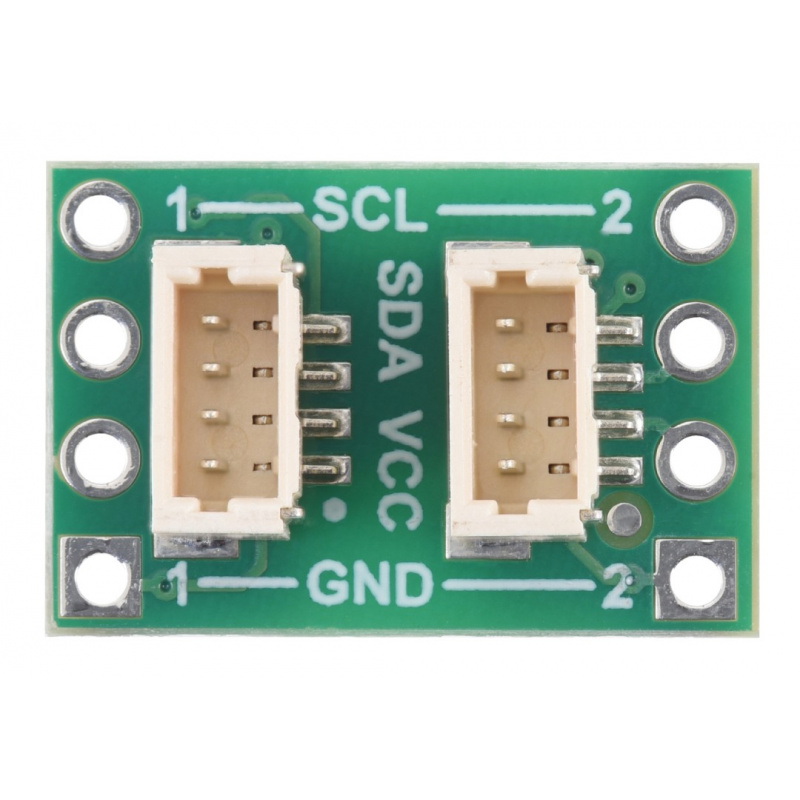

Wyprowadzenia modułu.

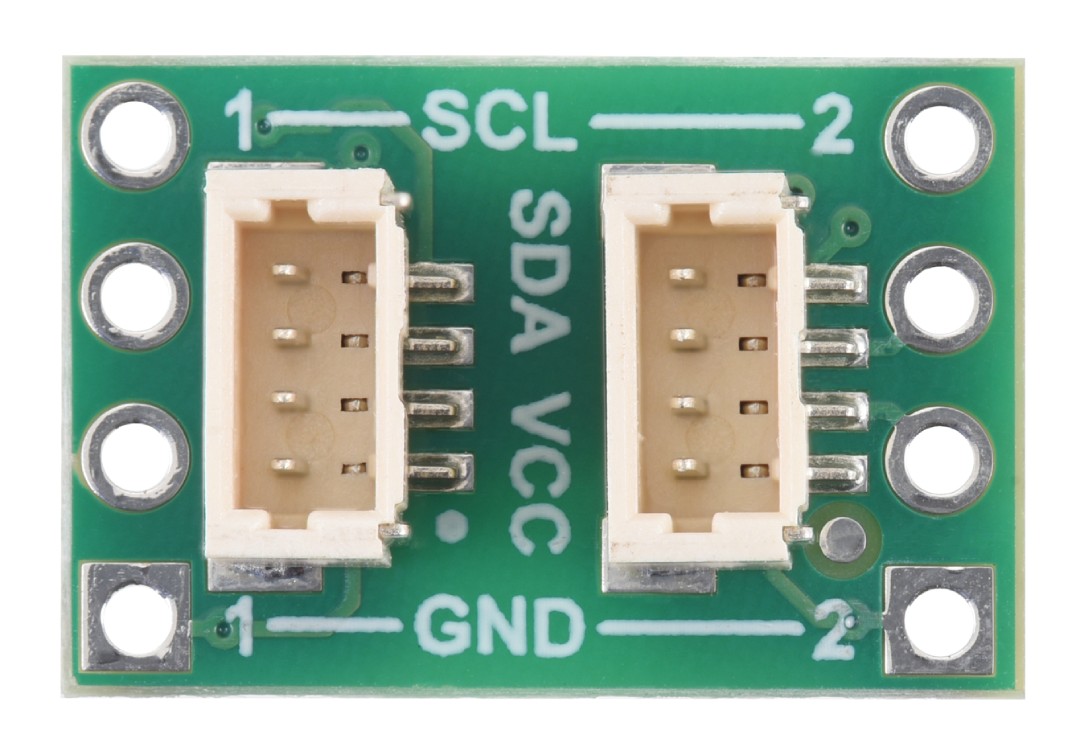

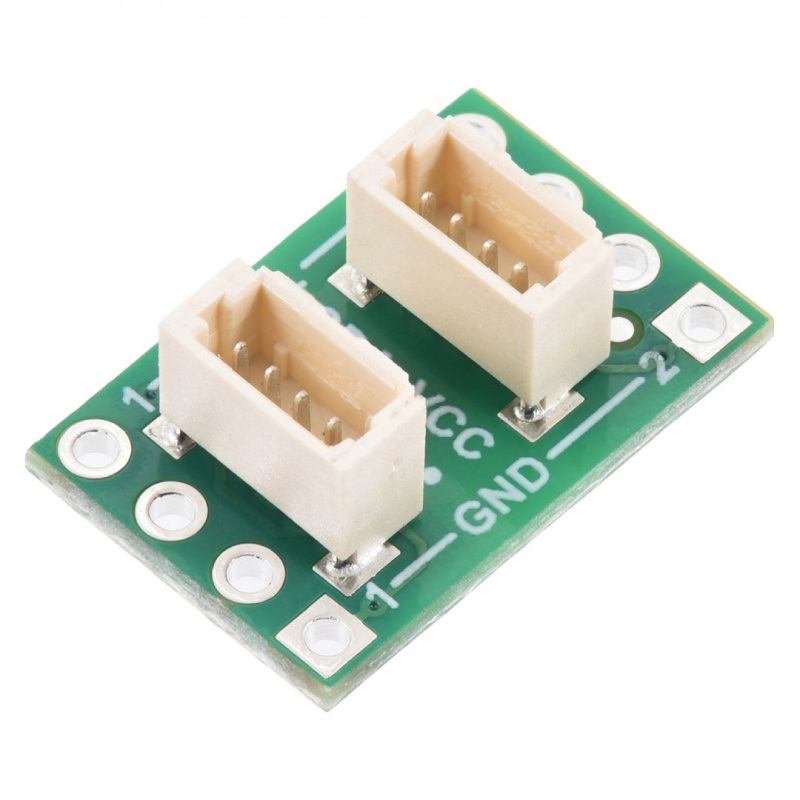

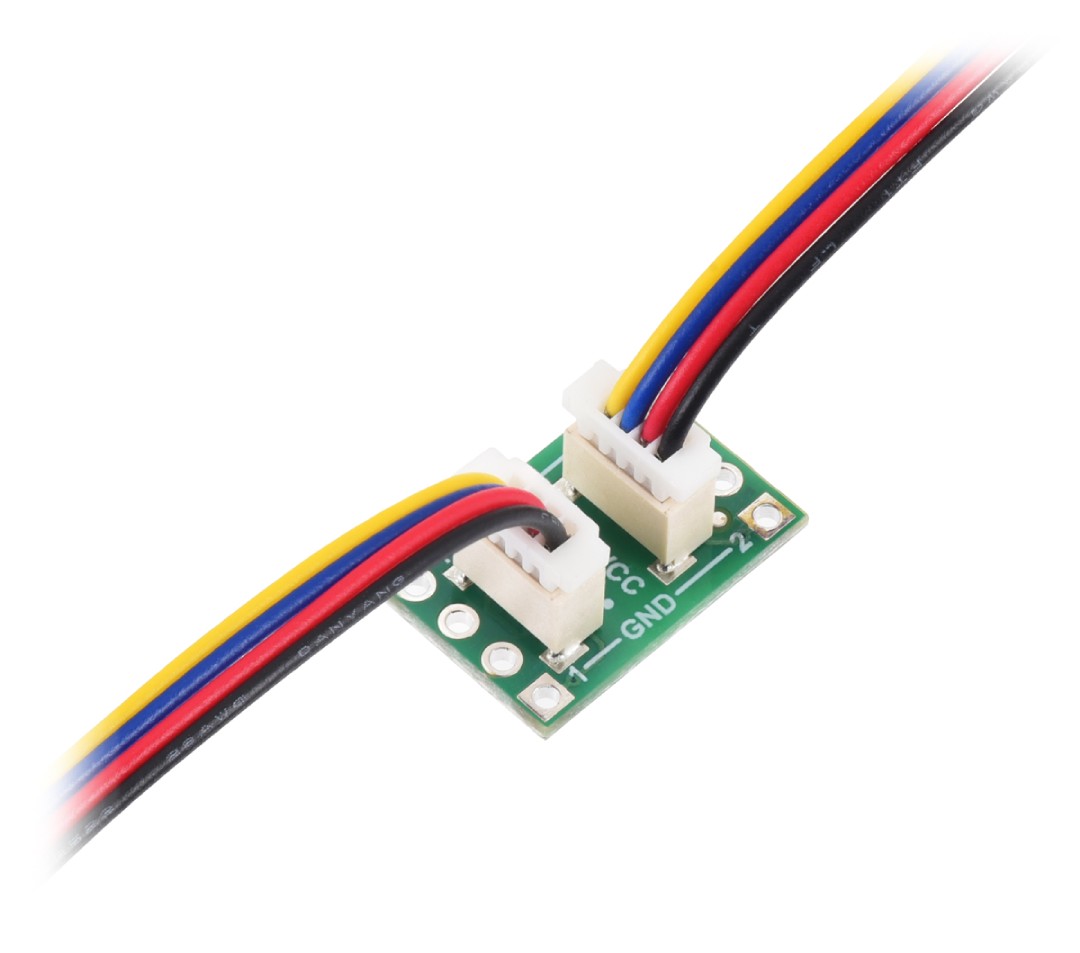

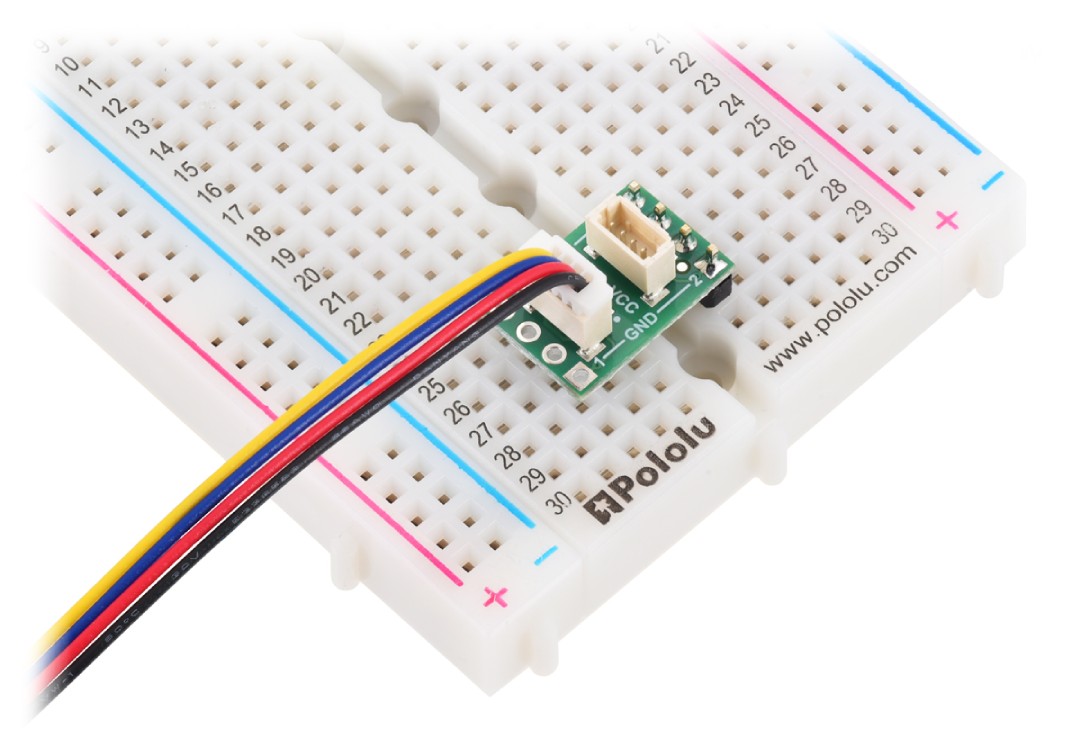

Moduł posiada 4-pinowe złącza JST SH kompatybilne z Qwiic i STEMMA QT.

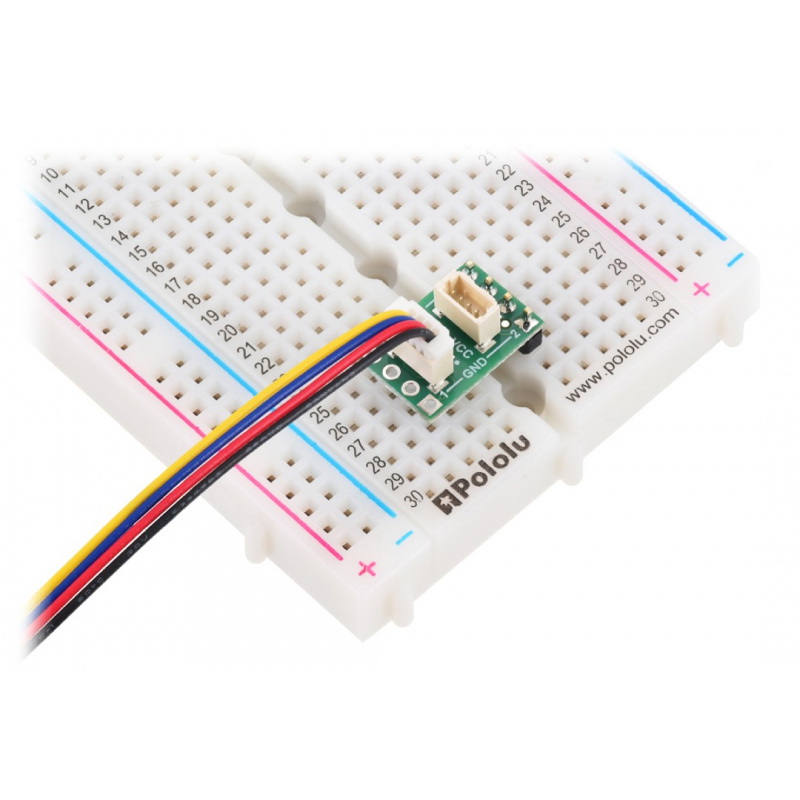

Podłączenie i konfiguracja
Do poprawnego użytkowania modułu, należy zasilić obie strony osobno: stronę 1 pinami VCC1 i GND1 (od 3 V do 5,5 V) oraz stronę 2 pinami VCC2 i GND2 (od 2,25 V do 5,5 V). Magistrale I2C łączy się odpowiednio z pinami SDA i SCL po obu stronach. Dla poprawnej pracy należy zapewnić, że urządzenia po obu stronach poprawnie interpretują sygnały zgodnie z charakterystyką ISO1640. Do zwiększenia prędkości transmisji można dołożyć zewnętrzne rezystory podciągające równolegle do wbudowanych.

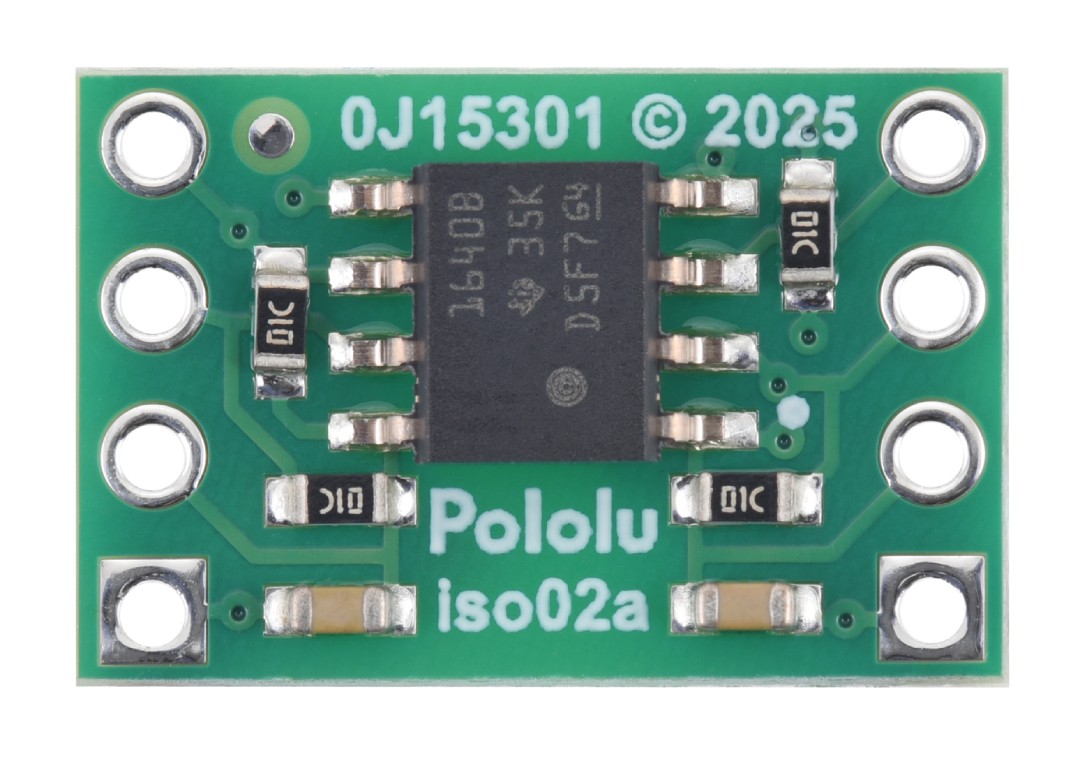

Specyfikacja techniczna izolatora
- Układ: TI ISO1640B
- Zakres napięcia zasilania strony 1: od 3 V do 5,5 V
- Zakres napięcia zasilania strony 2: od 2,25 V do 5,5 V
- Maksymalna częstotliwość transmisji: 1,7 MHz
- Złącza: JST SH 4-pin kompatybilne z Qwiic i STEMMA QT
- Wymiary: 10,16 x 15,24 x 7,1 mm
- Masa: 0,6 g
Zawartość zestawu
- 1x ISO1640 - dwukierunkowy izolator I2C - JST SH 4-pin - 3-5,5V/2,25-5,5V - Pololu 5391
Przewody nie są częścią zestawu i należy zakupić je osobno.
