Opis produktu: Gravity - konwerter I2C - 2x UART - DFRobot DFR0627
Moduł pozwalający wyprowadzić dwa interfejsy UART z interfejsu I2C. Maksymalna prędkość transmisji wynosi 1 Mb/s, każdy interfejs UART posiada niezależny bufor FIFO 256 B do transmisji i odbioru danych. Maksymalnie cztery moduły mogą zostać podłączone do jednego mikrokontrolera, wyprowadzając 8 sprzętowych portów UART. Moduł kompatybilny z Arduino, Raspberry Pi, micro:bit.

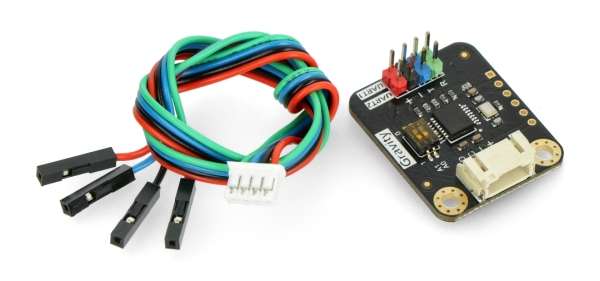

W zestawie znajduje się moduł konwertera I2C - 2x UART oraz przewód Gravity.
|
Produkt kompatybilny z Arduino Producent udostępnił przewodnik użytkownika wraz z przykładowym kodem dla Arduino. |

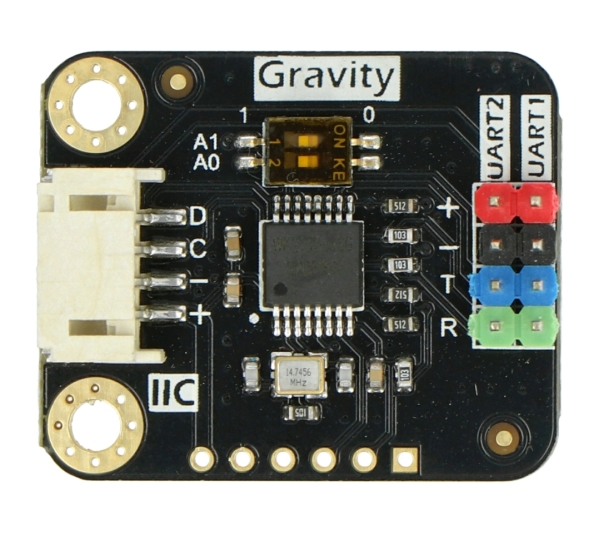

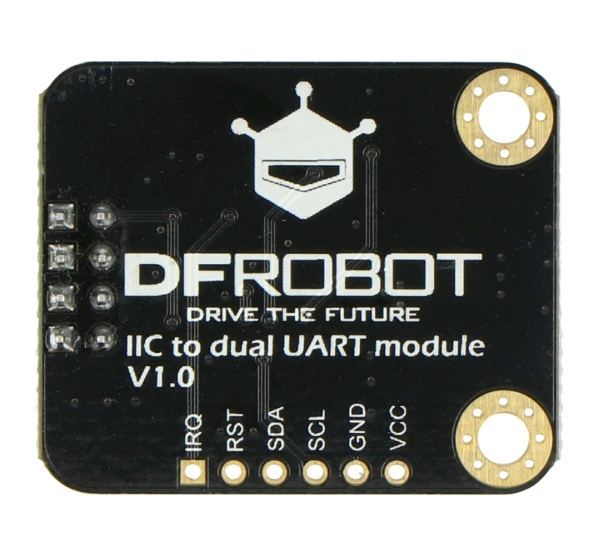

Wyprowadzenia modułu.
Główne cechy konwertera
- I2C - 2x UART
- Prędkość komunikacji do 2 Mb/s
- Możliwość rozszerzenia do maksymalnie 8 interfejsów UART
- Niezależne wysyłanie / odbiór danych dla każdego interfejsu UART
- Niezależne ustawienia prędkości komunikacji i długości zdań dla każdego interfejsu UART
Podłączenie konwertera
Urządzenie konwertuje interfejs I2C na dwa interfejsy szeregowe UART. Na płytce znajduje się złącze Gravity dla łatwego podłączenia modułu z mikrokontrolerem.
| Pin | Opis |
|---|---|
| + | Napięcie zasilania od 3,3 V do 5,5 V |
| - | Masa układu. |
| T | Pin wysyłania danych interfejsu UART. |
| R | Pin odbioru danych interfejsu UART. |
| D | Linia danych interfejsu I2C. |
| C | Linia zegarowa interfejsu I2C. |
| + | Napięcie zasilania od 3,3 V do 5,5 V |
| - | Masa układu. |
Specyfikacja konwertera
- Napięcie zasilania: od 3,3 V do 5,5 V
- Prąd pracy: do 3 mA
- Port komunikacyjny: Gravity 4-pin I2C
- Rozszerzone porty: 2x UART
- Temperatura pracy: od -40°C do 85°C
- Wymiary: 32,5 x 27 mm
Zestaw zawiera
- Moduł konwertera I2C - 2x UARt
- Przewód Gravity 4-pin
Gravity - konwerter I2C - 2x UART.
