Moduł NE555 - regulowany generator częstotliwości

Indeks: MOD-08589 EAN: 5904422311889

Moduł działający jako timer, generator pulsu lub aplikacja oscylatora. Może być wykorzystywane jako opóźnienie czasowe. Działa z napięciem od 5 V do 12 V. Wymiary płytki to 30 x 13 mm.

Moduł NE555 - regulowany generator częstotliwości
3,40 zł
2,76 zł netto
Producent: OEM

Opis produktu: Moduł NE555 - regulowany generator częstotliwości

Moduł działający jako timer, generator pulsu lub aplikacja oscylatora. Może być wykorzystywane jako opóźnienie czasowe. Działa z napięciem od 5 V do 12 V. Wymiary płytki to 30 x 13 mm.

Specyfikacja generatora NE555

  • Układ NE555
  • Wyjście: sygnał analogowy
  • Wbudowany potencjometr do regulacji częstotliwości wyjściowej
  • Napięcie zasilania: od 5 V do 12 V
  • Cykl pracy:
    • Minimum: 50 % cyklu - 3,7 Hz
    • Maksimum: 98 % cyklu - 1,3 kHz
  • Wymiary płytki: 30 x 13 mm

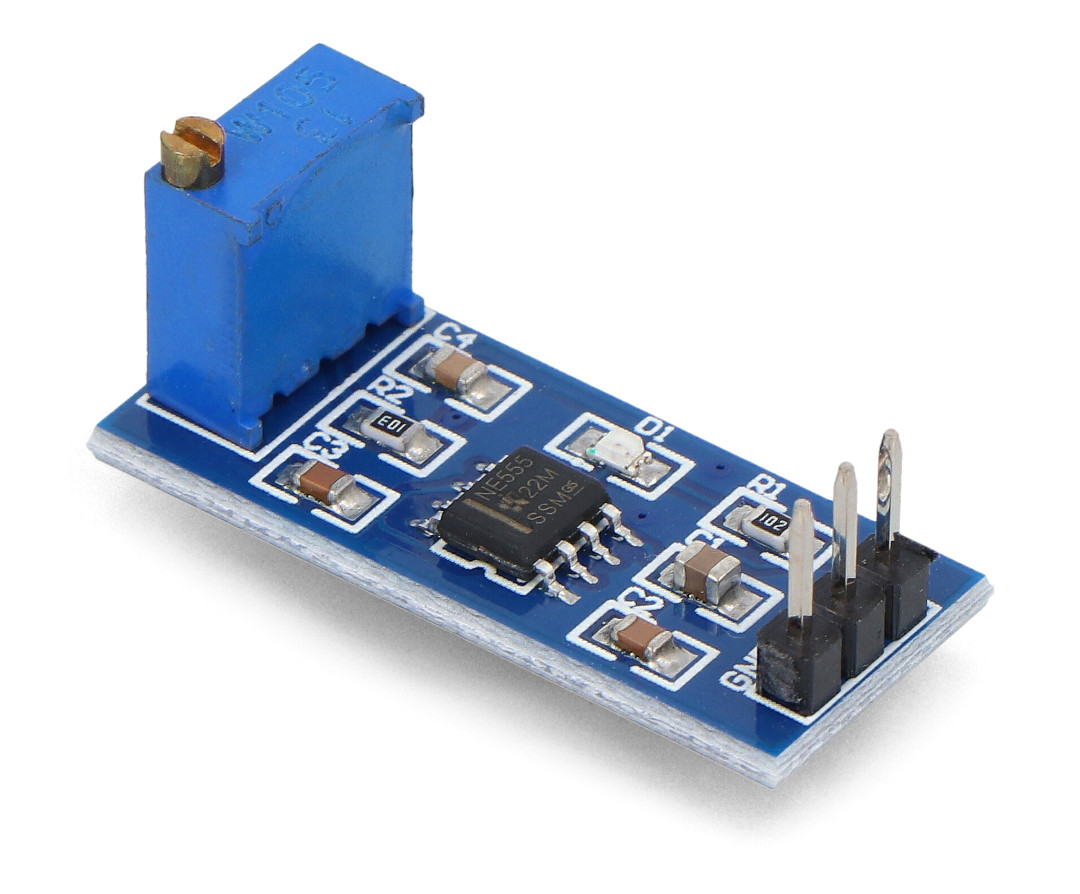

Moduł NE555 - regulowany generator częstotliwości

Moduł NE555 - regulowany generator częstotliwości.

Wyprowadzenia modułu

Moduł posiada trzy wyprowadzenia

PIN Opis
1. VCC Zasilanie - napięcie od 5 V do 12 V.
2. OUT Pin wyjściowy
3. GND Masa układu.

Produkt kompatybilny z Arduino

W sieci można znaleźć opis modułu wraz z przykładowym programem dla modułów Arduino.

Prosty moduł generatora

Moduł NE555 to regulowany generator częstotliwości z precyzyjnym potencjometrem wieloobrotowym (helitrimem), pracujący w zakresie od 3,7 Hz do 1,3 kHz.

Moduł – z uwagi na niewielkie wymiary i pobór mocy oraz banalnie wręcz proste podłączenie i regulację – może być zastosowany do budowy rozmaitych urządzeń, w tym zabawek elektronicznych, efektów świetlnych czy też sygnalizatorów akustycznych.

Moduły elektroniczne w ofercie sklepu Botland

Moduł NE555 - regulowany generator częstotliwości – to zaledwie jeden z setek dostępnych w naszym sklepie modułów, przeznaczonych zarówno do prototypowania i nauki elektroniki, jak i budowy w pełni funkcjonalnych urządzeń.

Sprawdź także inne oferowane przez nas moduły – generatory, optoizolatory, sterowniki wyświetlaczy, kontrolery silników oraz rozmaite konwertery. Pozostałe produkty znajdziesz m.in. w kategoriach Komunikacja czy Regulatory napięcia.

Szerokość opakowania 8 cm
Wysokość opakowania 4.5 cm
Głębokość opakowania 1 cm
Masa opakowania 0.003 kg
