Opis produktu: MAX98357A - dekoder stereo DAC I2S - SparkFun DEV-14809
Moduł dekodera stereo DAC komunikujący się za pomocą interfejsu I2S. Wbudowany wzmacniacz klasy D może dostarczyć do 3,2 W mocy do głośników lub słuchawek o impedancji do 4 Ω. Działa on na zasadzie przetwarzania sygnałów cyfrowych z komputera/mikrokomputera na analogowe które z kolei są przetwarzane przez głośniki. Kompatybilny jest również z takimi urządzeniami jak Raspberry Pi czy Arduino. Moduł może być zasilany napięciem od 2,5 V do 5,5 V a maksymalny pobór prądu to 1,5 A.

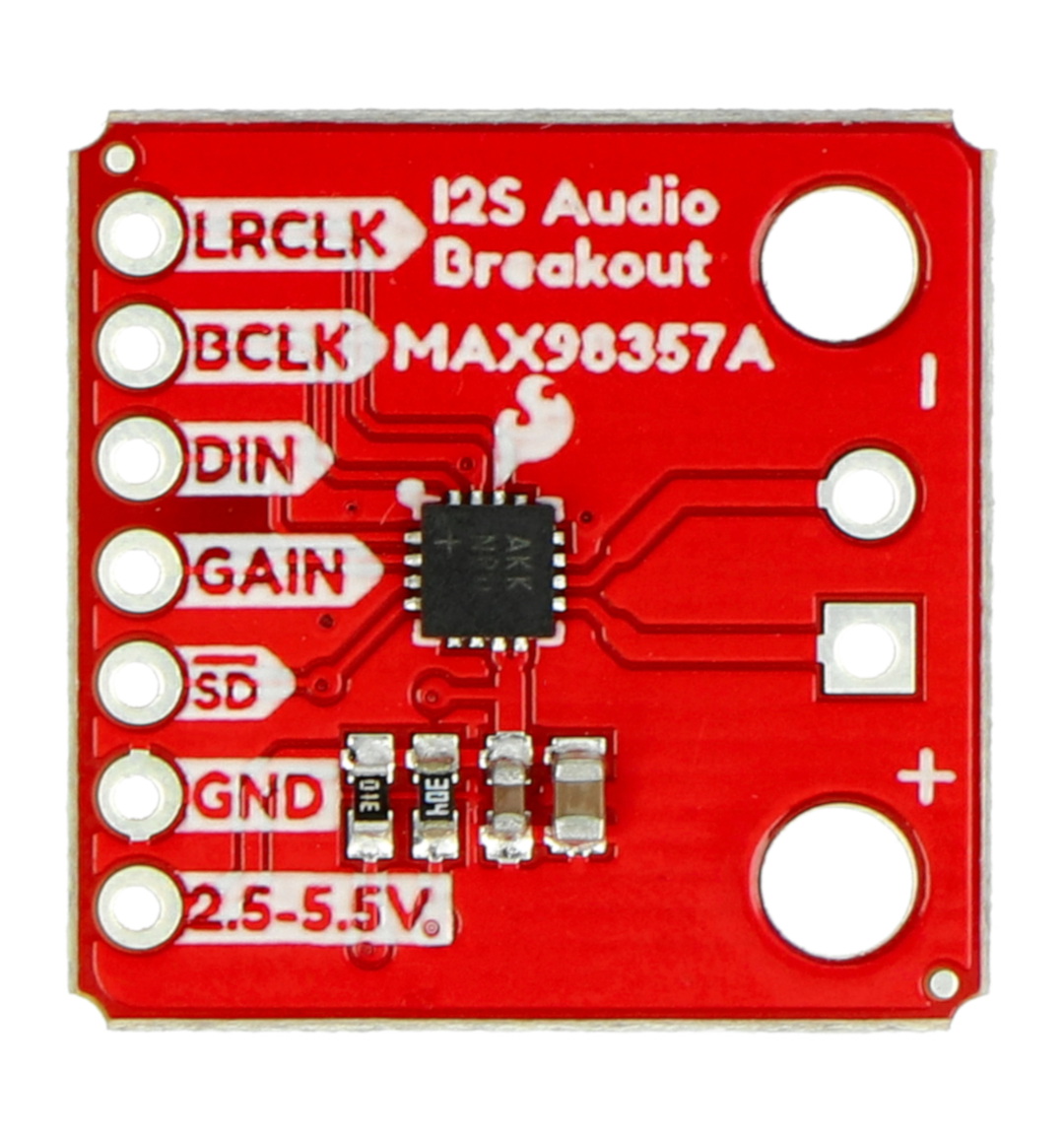

Wyprowadzenia
| PIN | Opis |
|---|---|
| LRCLK | Frame Clock - informuje wzmacniacz o kanale wejściowym (lewy/prawy lub stereo) |
| BCLK | Bit Clock - informuje wzmacniacz kiedy odczytać dane z pinu danych. |
| DIN | Data in - wejście danych. |
| GAIN | Ustawienie wzmacniania +3/6/9/12/15 dB (domyślnie +9 dB) |
| SD | Wyłączanie i wybór kanału |
| GND | Masa układu. |
| 2.5-5.5V |
Zasilanie od 2,5 V do 5 V. |
Specyfikacja techniczna modułu
- Napięcie zasilania: od 2,5 V do 5,5 V
- Moc wyjściowa: max. 3,2 W przy 4 Ω (dla 5 V)
- Wybór kanału wyjściowego: lewy, prawy lub stereo - lewy i prawy (domyślnie)
- Częstotliwość próbkowania: od 8 kHz do 96 kHz
- Rozdzielczość próbkowania: 16/32 bity
- Pobór prądu podczas spoczynku: 2,4 mA
- Inne cechy:
- Wzmacniacz klasy D
- Nie wymaga MCLK
- Wygłuszenie trzasków podczas włączenia/wyłączenia
- Zabezpieczenie przed zwarciem i przegrzaniem
MAX98357A - dekoder stereo DAC I2S - SparkFun DEV-14809
Moduł audio od renomowanego producenta SparkFun charakteryzuje się świetnymi parametrami impedancji. Dekoder stereo komunikuje się za pomocą interfejsu I2S i jest kompatybilny z większością płytek Raspberry Pi, Arduino i podobnych.
MAX98357A - dekoder stereo DAC I2S - SparkFun DEV-14809 posiada wbudowany wzmacniacz klasy D dostarczający do 3,2 W mocy do urządzeń zewnętrznych. Napięcie wynosi 2,5V - 5V. Pobór mocy w trakcie spoczynku wynosi 2,4 mA.
SparkFun DEV-14809 - rekomendowany dekoder stereo
Prezentowany moduł nie wymaga MCLK i został wyposażony w szereg dodatkowych zabezpieczeń, w tym m.in. przed przegrzaniem oraz zwarciem. Co więcej, wygłuszone zostały trzaski podczas włączania i wyłączania.
Szukasz innych kart dźwiękowych Raspberry Pi lub HifiBerry? Znajdziesz je także w naszym sklepie - zapraszamy do przeglądania i składania zamówień!
