Opis produktu: Serial MP3 Player Shield - MY1690X - nakładka dla Arduino - SparkFun DEV-28021
Serial MP3 Player Shield z układem MY1690X to praktyczne rozszerzenie dla płytek Arduino, które umożliwia dodanie funkcji odtwarzania dźwięku z karty microSD bez dodatkowych komponentów. Odtwarzacz obsługuje pliki MP3 i WAV z kart do 32 GB sformatowanych w FAT16 lub FAT32. Sterowanie odbywa się przez interfejs UART, a dźwięk jest wyprowadzany na standardowe złącze TRRS 3,5 mm - wystarczy podłączyć słuchawki. Złącze USB typu C umożliwia montowanie pamięci jako dysk wymienny w komputerze, co ułatwia kopiowanie plików. Dodatkowe elementy, takie jak przycisk reset, diody LED sygnalizujące zasilanie i odtwarzanie oraz złącze Qwiic, zwiększają funkcjonalność i wygodę użytkowania. Do wyjścia audio można podłączyć wzmacniacz dla większych głośników.

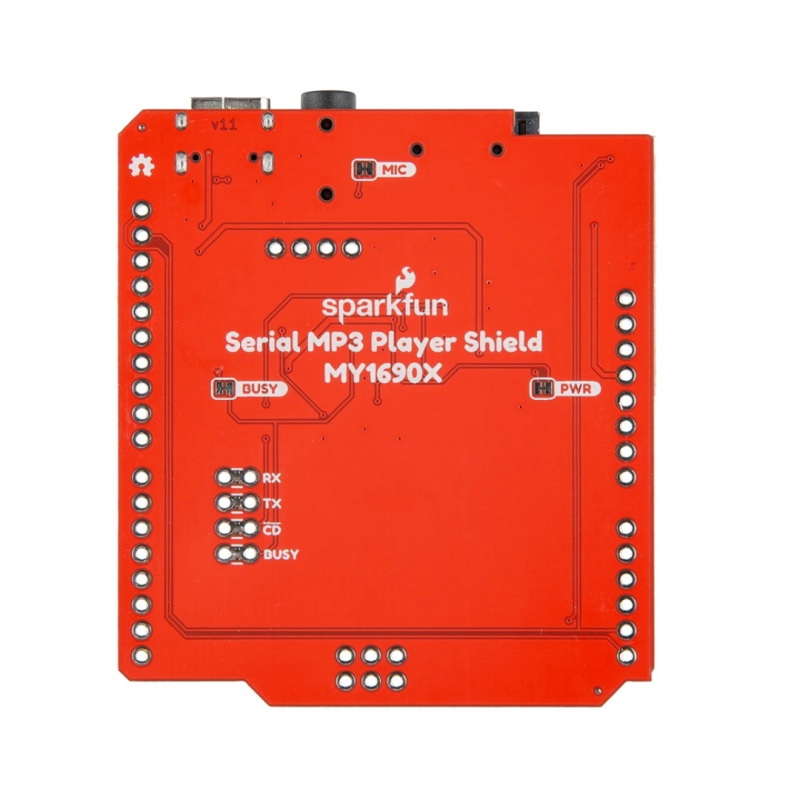

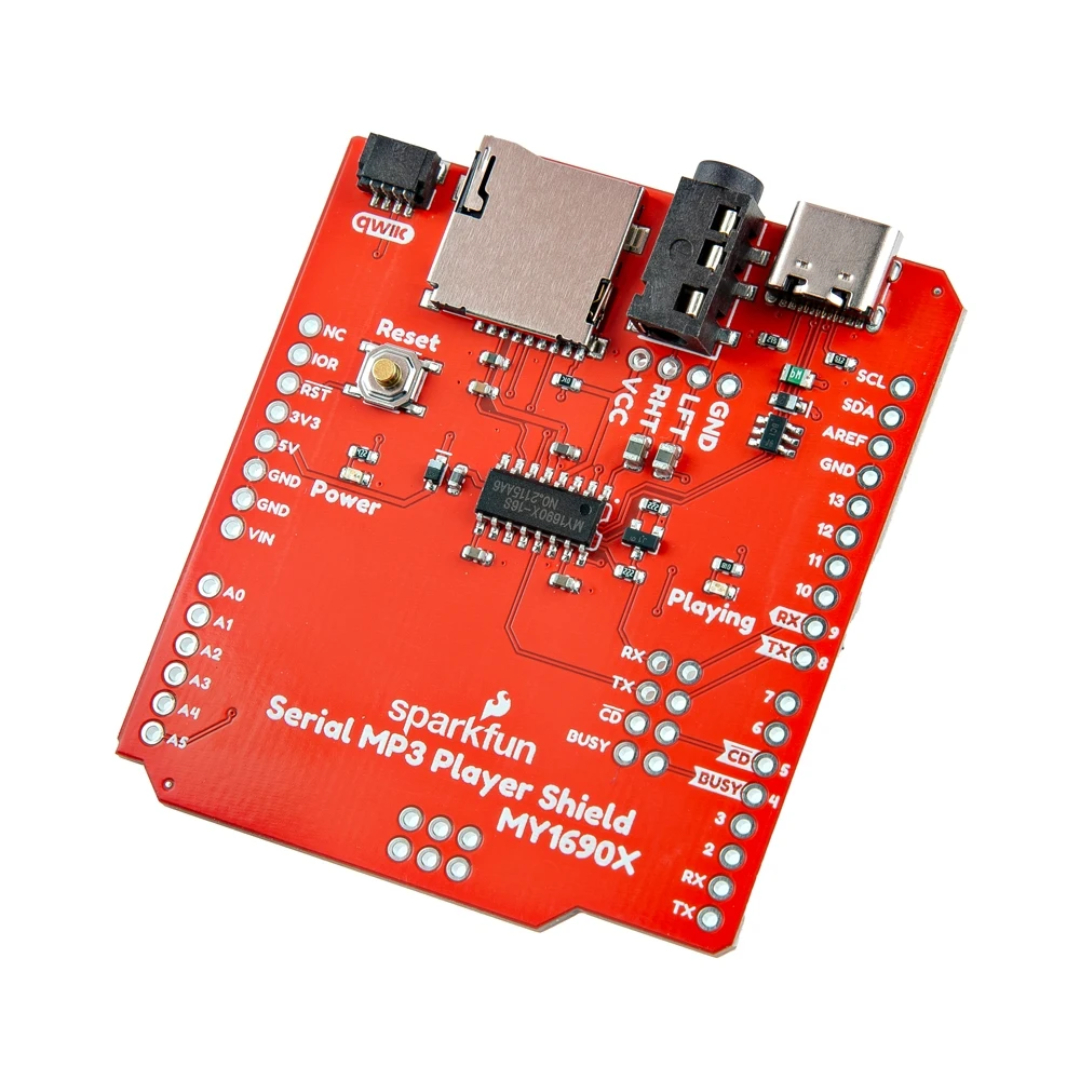

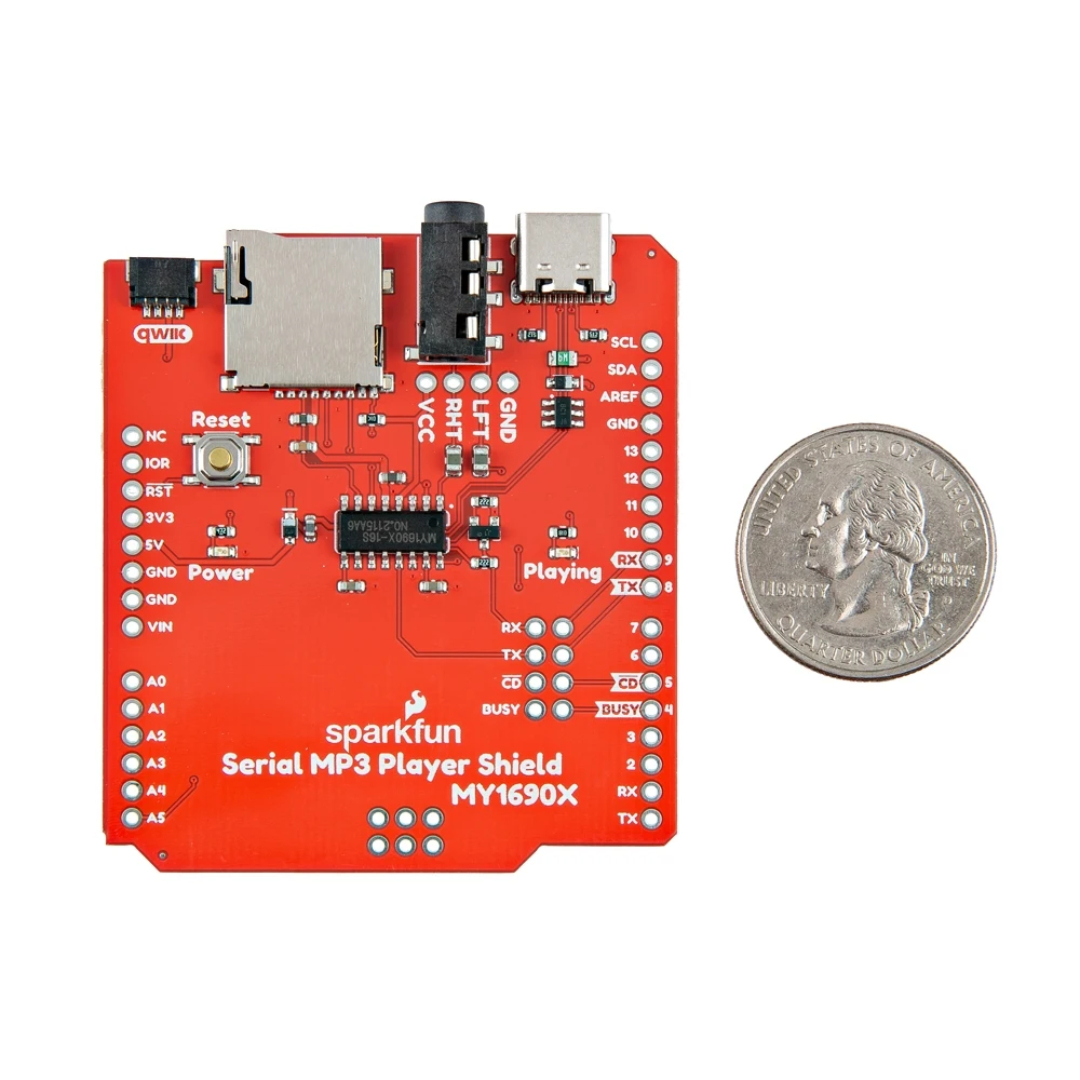

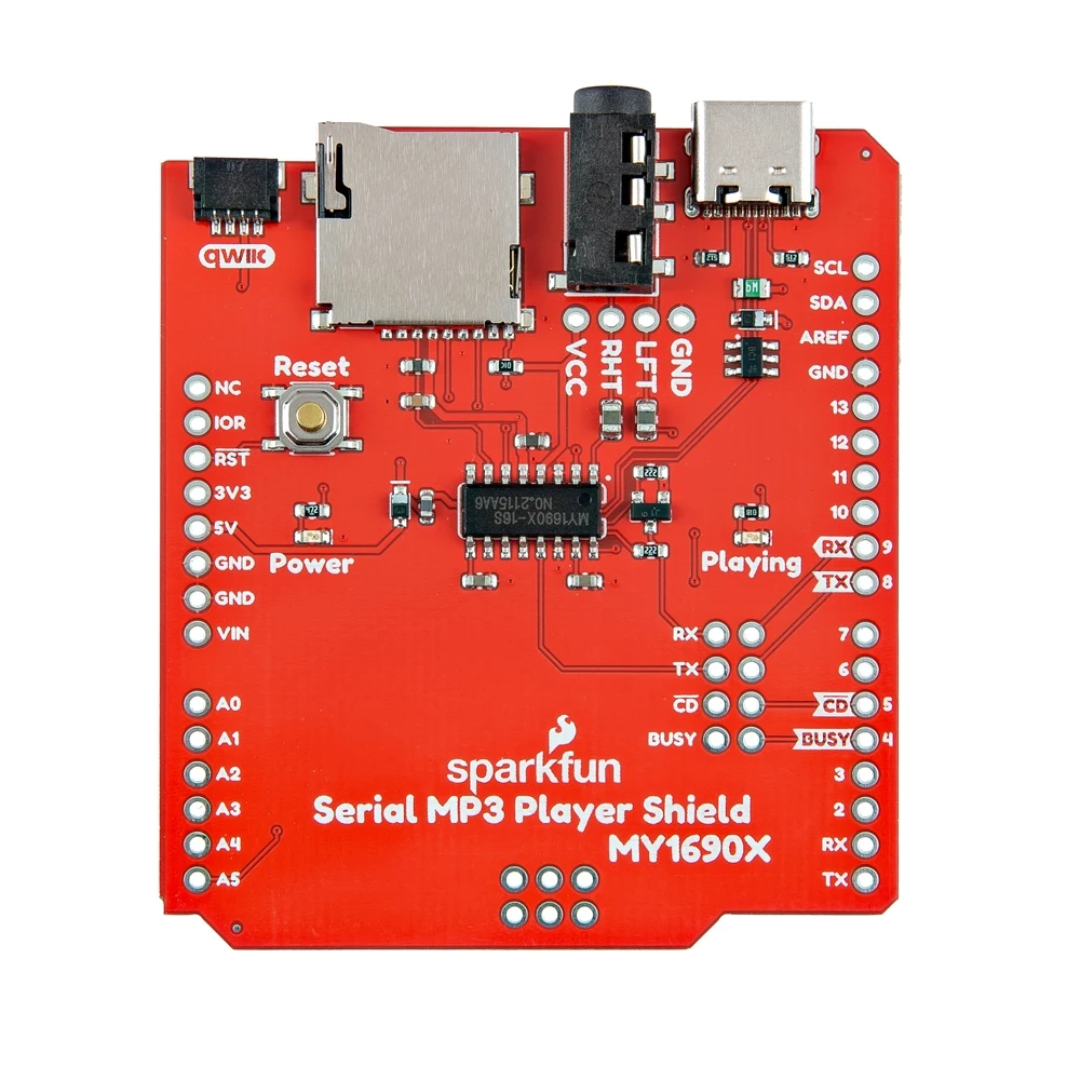

Serial MP3 Player Shield - nakładka dla Arduino - SparkFun DEV-28021.
Serial MP3 Player Shield z układem MY1690X to praktyczne rozszerzenie dla płytek Arduino, które umożliwia dodanie funkcji odtwarzania dźwięku z karty microSD.Cechy szczególne
- Odtwarzanie plików MP3 i WAV z microSD do 32 GB
- Obsługa FAT16 i FAT32 oraz do 65536 plików audio
- Złącze USB typu C do łatwego przenoszenia plików
- Interfejs UART 5 V - kompatybilny z Arduino
- Wyjście audio TRRS 3,5 mm do słuchawek lub wzmacniacza
- Złącze Qwiic do łatwego podłączania urządzeń I2C
- Wbudowane diody LED - zasilanie i status odtwarzania
- Przycisk reset - szybki dostęp do restartu systemu
- Standardowy format tarczy Arduino Uno R3
Zastosowania w praktyce
Moduł świetnie sprawdzi się w projektach takich jak urządzenia interaktywne, systemy alarmowe, powiadomienia głosowe, gry elektroniczne i instalacje edukacyjne. Dzięki prostemu sterowaniu i gotowej funkcjonalności audio, możliwe jest szybkie wdrożenie odtwarzania dźwięku bez konieczności pisania skomplikowanego kodu.
Specyfikacja techniczna modułu
- Układ: MY1690X (dekoder MP3 / WAV)
- Format plików: MP3, WAV
- Częstotliwość próbkowania: od 8 kHz do 48 kHz
- Bitrate: od 8 kbps do 320 kbps
- Obsługa kart: microSD do 32 GB, FAT16 / FAT32
- Interfejs komunikacyjny: UART 5 V
- Złącze USB: USB typu C
- Wyjście audio: 3,5 mm TRRS
- Złącze Qwiic: poziome, dla urządzeń I2C
- Bezpiecznik: 6 V / 1 A (resetowalny)
- Ochrona ESD: diody zabezpieczające na liniach USB
- Przycisk: Reset
- Format płytki: zgodny z Arduino Uno R3 (złącze ICSP 2x3)
- Diody LED: zasilanie, status „Playing”
- Wymiary: 53,34 x 59,69 mm
Złącze USB typu C umożliwia montowanie pamięci jako dysk wymienny w komputerze, co ułatwia kopiowanie plików.
