Opis produktu: Fermion - DFPlayer Pro - miniodtwarzacz MP3 - dwukanałowy z wbudowaną pamięcią 128 MB - DFRobot DFR0768
Dwukanałowy miniodtwarzacz MP3 wyprodukowany przez DFRobot. Może być obsługiwany na cztery sposoby: za pomocą Arduino (i płytek pochodnych), poprzez polecenia AT, kluczem ADKEY lub fizycznie za pomocą umieszczonych na płytce przycisków funkcyjnych. DFPlayer Pro posiada 128 MB pamięci wbudowanej, dlatego też można z niej korzystać bezpośrednio i bez konieczności stosowania karty FT. Ponadto moduł został wyposażony w złącze USB typu C, za pomocą którego można w łatwy sposób przesyłać pliki audio. Niewątpliwą zaletą jest także funkcja pozwalająca na przewijanie utworu do przodu i do tyłu.
Zawartość zestawu
- Fermion - DFPlayer Pro - miniodtwarzacz MP3
- Listwa goldpin - raster 2,54 mm
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem. Zawiera między innymi opis wyprowadzeń, instrukcję podłączenia, a także zaplecze programistyczne w postaci biblioteki i przykładowych kodów programu dla Arduino.

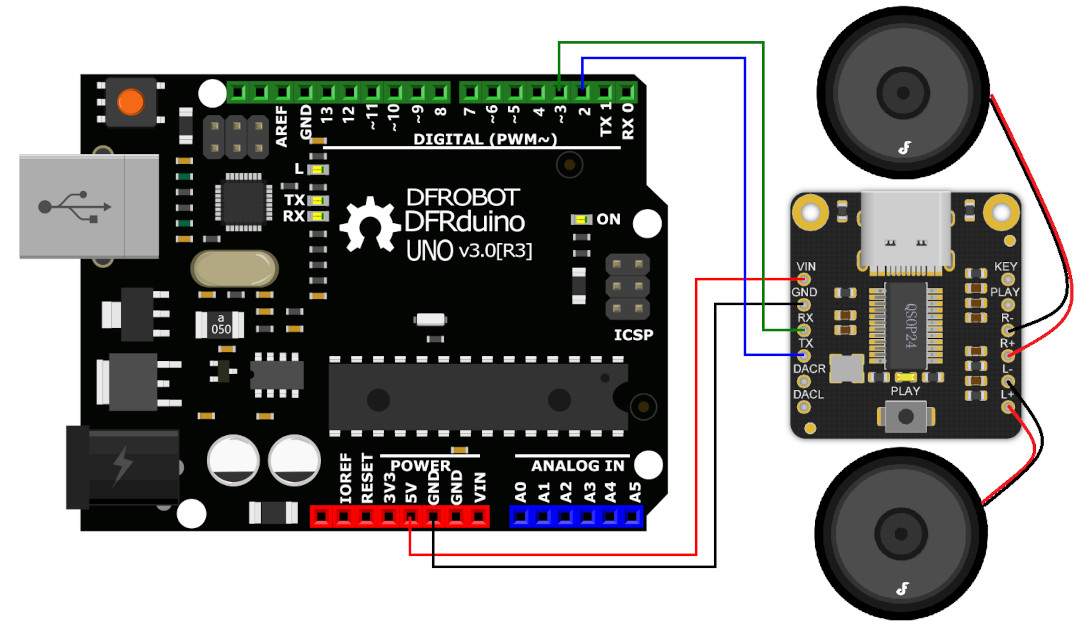

Schemat połączenia miniodtwarzacza z płytką DFRduino, będącej pochodną Arduino. Przedmiotem sprzedaży jest DFPlayer Pro - pozostałe komponenty należy kupić osobno.

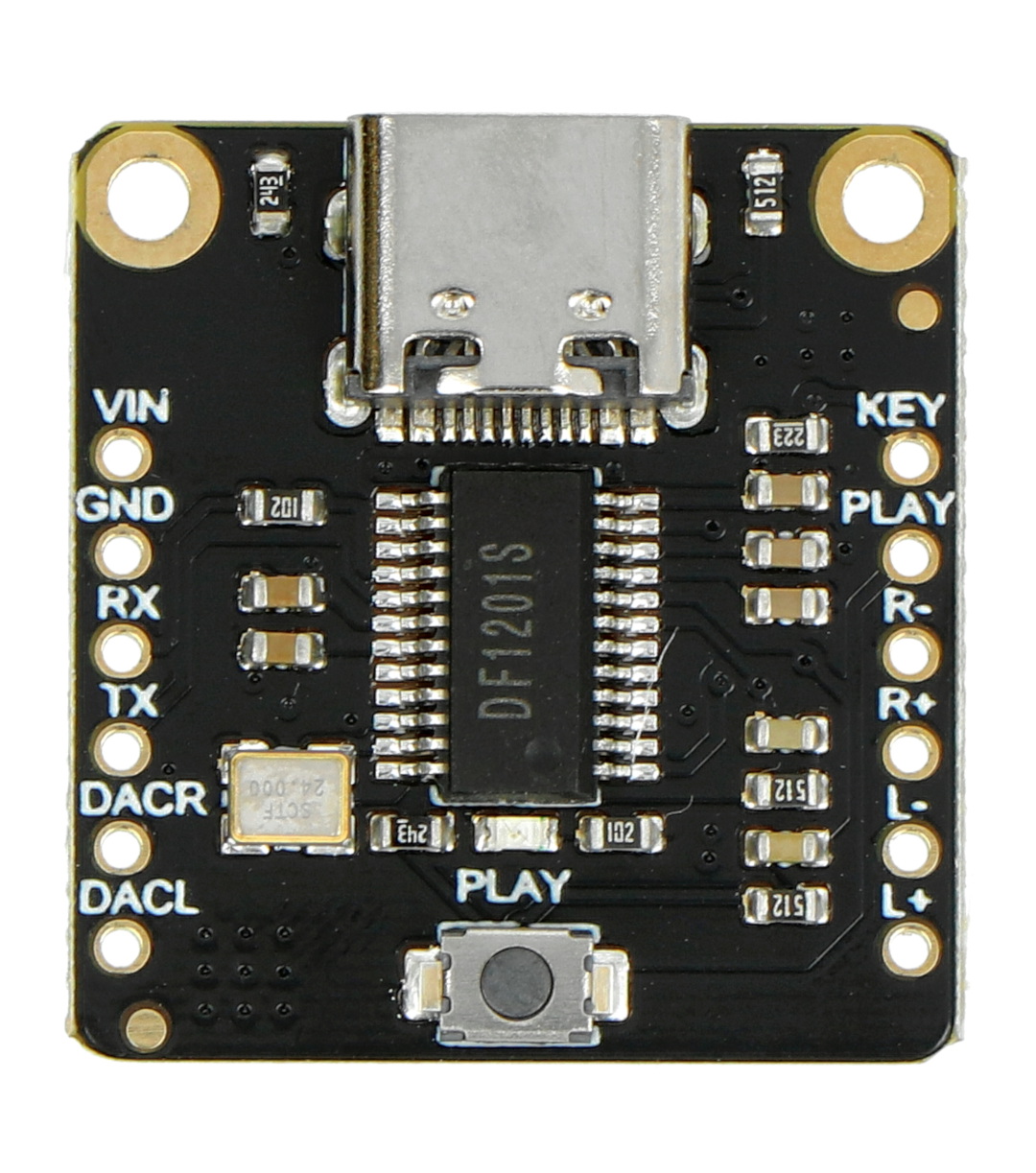

Opis wyprowadzeń i schemat połączeń
- VIN - pin zasilania 3,3 V / 5 V
- GND - masa układu
- RX - linia interfejsu UART - odbiornik
- TX - linia interfejsu UART - nadajnik
- DACR - wyjście przetwornika DAC
- DACL - wyjście przetwornika DAC
- L+ - wyjście lewego kanału (+)
- L- - wyjście lewego kanału (-)
- R+ - wyjście prawego kanału (+)
- R- - wyjście prawego kanału (-)
- PLAY - przycisk funkcyjny
Specyfikacja techniczna DFPlayer Pro
- Typ: miniodtwarzacz MP3
- Ilość kanałów: 2
- Pamięć wbudowana: 128 MB
- Obsługa analogowych dysków U-disk: tak
- Opcje obsługi:
- z poziomu Arduino
- sterowanie ADKEY
- za pomocą poleceń AT
- sterowanie fizyczne za pomocą wbudowanych przycisków
- Wbudowany wzmacniacz mocy: tak
- Obsługiwane formaty audio: MP3, WAV, WMA, FLAC, AAC, APE
- Interfejs komunikacyjny: UART
- Napięcie zasilania: 3,3 V / 5 V
- Prąd roboczy: > 20 mA
- Zakres temperatury pracy: od -20°C do 70°C
- Zalecana wilgotność w trakcie pracy: od 5% do 95% RH
- Wymiary modułu: 23 x 24,5 mm
Dwukanałowy miniodtwarzacz MP3 wyprodukowany przez firmę DFRobot - w zestawie ze złączem goldpin.
