MAX98306 - wzmacniacz audio klasy D 3,7W stereo - Adafruit 987

Indeks: ADA-06767 EAN: 5904422375218

Moduł ze wzmacniaczem audio klasy D. Charakteryzuje się niewielkimi stratami mocy. Pozwala podłączyć głośniki 3 Ω o mocy 3,7 W. Pracuje z napięciem od 2,5 V do 5,5 V.

MAX98306 - wzmacniacz audio klasy D 3,7W stereo - Adafruit 987
54,90 zł
44,63 zł netto
Zapłać później
Dostawa 2 szt. zaplanowana na 2024-04-03
Oczekiwanie na dostawę
Producent: Adafruit

Opis produktu: MAX98306 - wzmacniacz audio klasy D 3,7 W stereo

Moduł ze wzmacniaczem audio klasy D MAX98306. Charakteryzuje się niewielkimi stratami mocy, czyli niewielkim wydzielaniem ciepła oraz długą pracą na baterii. Pozwala podłączyć głośnik 3 Ω o mocy do 3,7 W.



Atutem układu są wejścia różnicowe, zabezpieczające sygnał wejściowy pochodzący z układu głównego np. dostępnego w naszym sklepie Arduino Mp3 Shield. W przypadku braku urządzenia z wyjściem różnicowym, należy podłączyć pin R oraz L do masy.



Wyjście z modułu jest typu "Bridge Tied". Oznacza to, że piny wyjściowe są podłączane bezpośrednio do pinów głośnika, bez podłączenia do masy. Wyjściem jest sygnał PWM o częstotliwości 360 kHz, który jest uśredniany przez cewkę głośnika - wysokie częstotliwości nie są słyszalne. Do modułu nie można podpiąć kolejnego wzmacniacza. Powinien on prowadzić bezpośrednio do głośników.

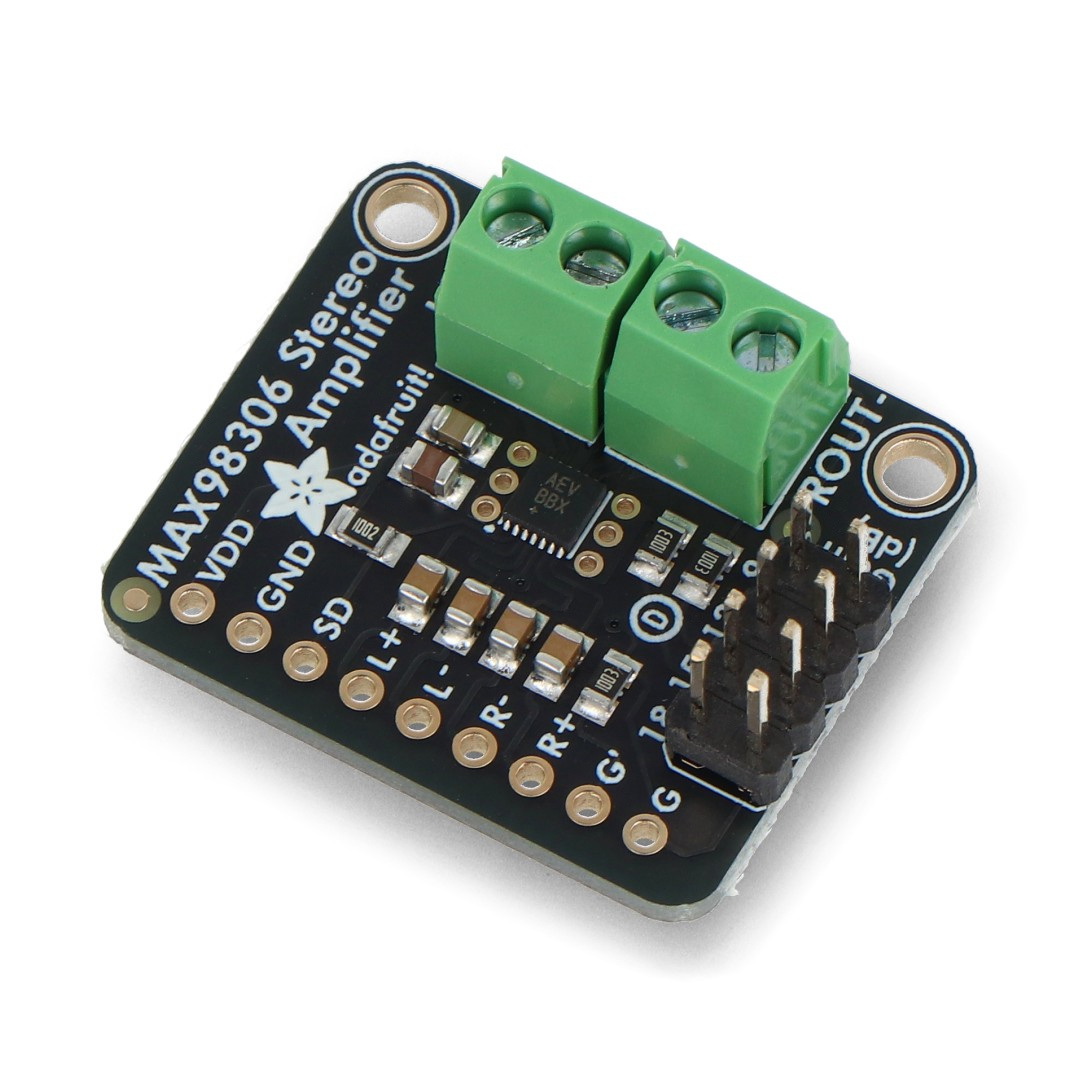

Wzmacniacz audio klasy D

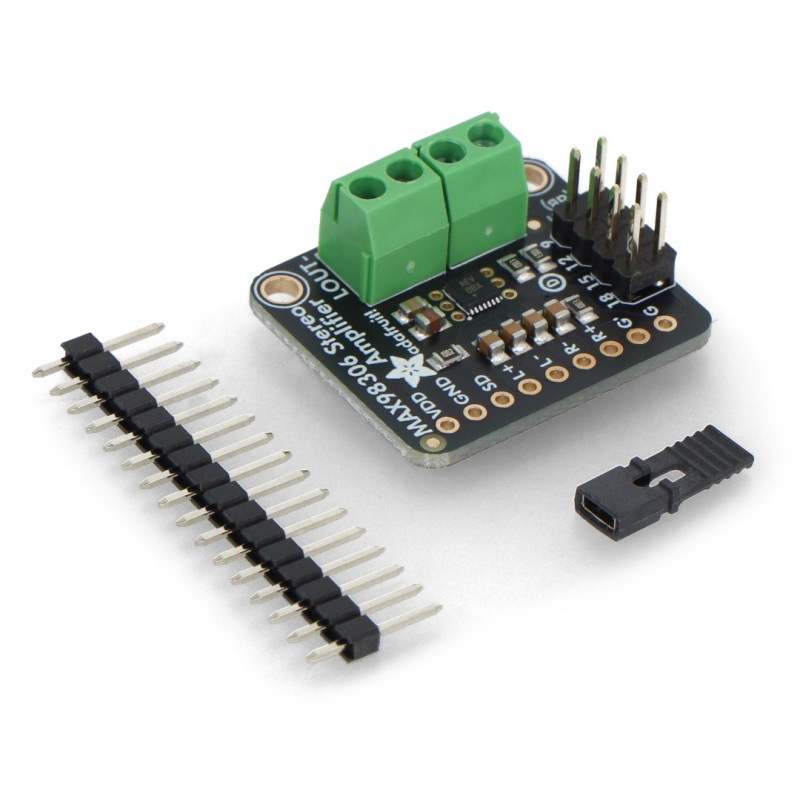

W zestawie znajdują się złącza do samodzielnego lutowania.

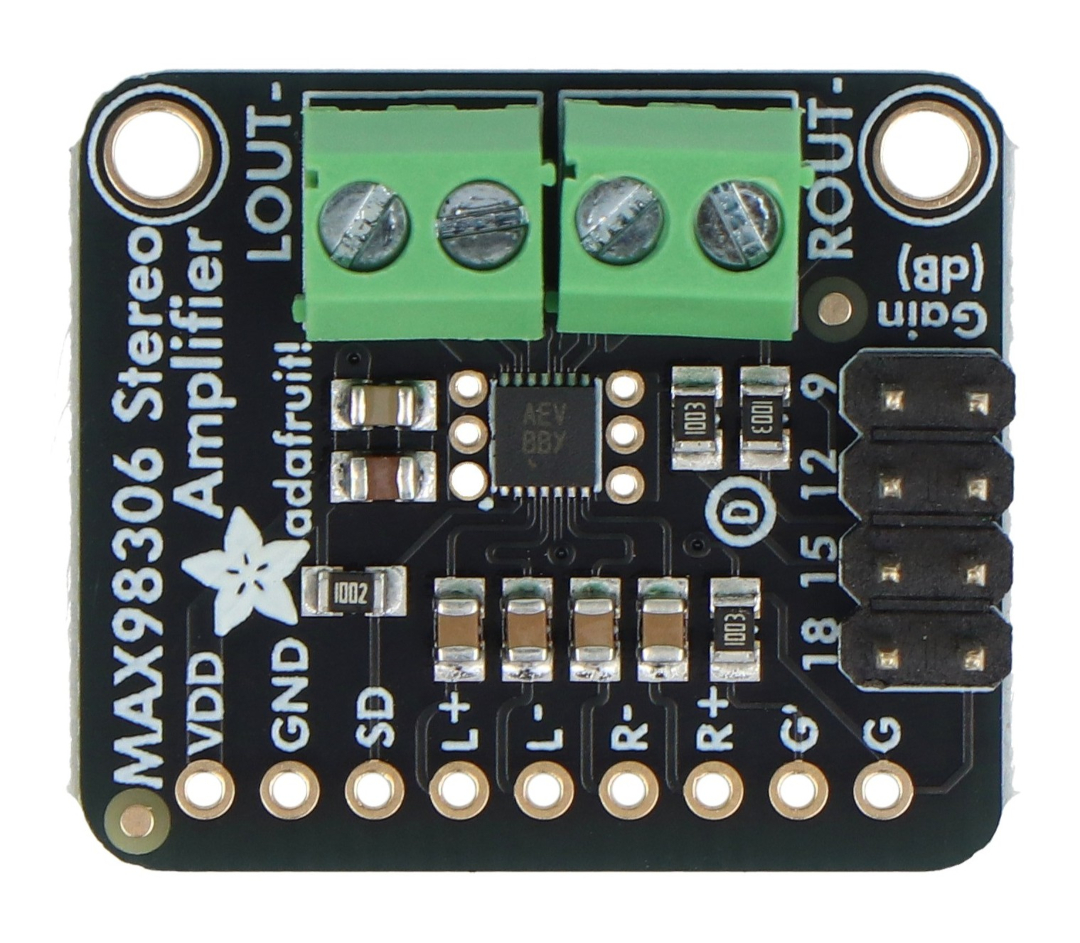

Wzmacniacz audio klasy D

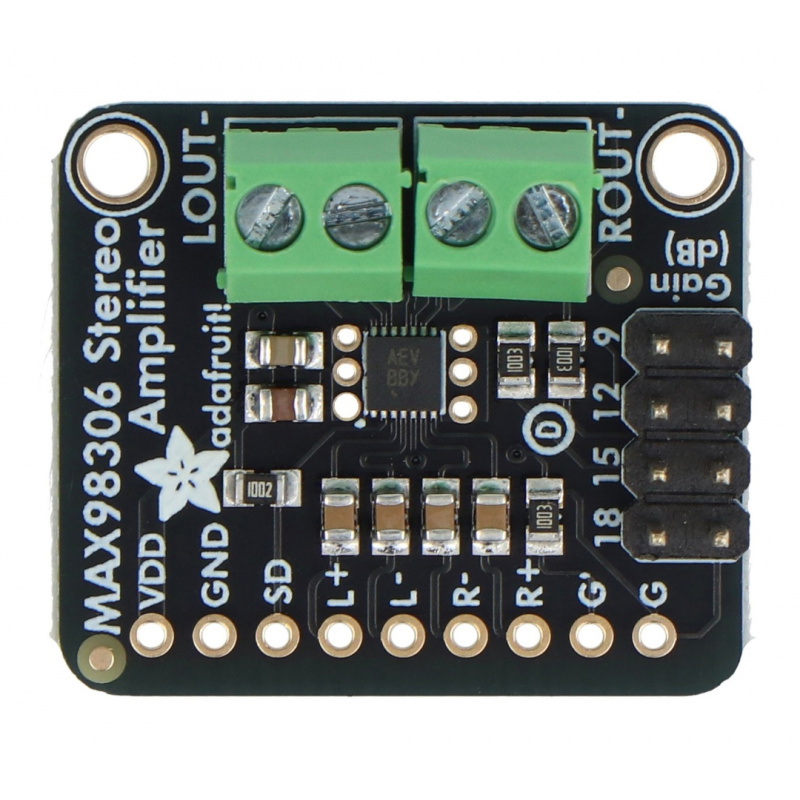

MAX98306 - wzmacniacz audio klasy D 3,7 W stereo.

Specyfikacja

  • Napięcie zasilania: od 2,7 V do 5,5 V
  • Niskie zużycie energii; 2 mA w spoczynku oraz 10 uA w trybie uśpienia
  • Moc: 3,7 W (3 Ω)
  • Wzmacniacz klasy D
  • Ochrona przed zwarciem i zbyt wysokim prądem
  • 5 wybieranych wzmocnień: 6 dB / 9 dB / 12 dB / 15 dB / 18 dB
  • 83 dB PSRR dla 217 kHz
  • Zabezpieczenie termiczne oraz przeciwzwarciowe
  • W zestawie złącze goldpin i złącze śrubowe do samodzielnego lutowania
  • Wymiary: 28 x 24 x 3 mm
  • Masa: 2,33 g

Szerokość opakowania 7.5 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 14 cm
Masa opakowania 0.005 kg
