Opis produktu: WM8960 - odtwarzacz audio I2S I2C - Waveshare 15019
Energooszczędny moduł audio oparty na kodeku WM8960. Obsługuje typowe częstotliwości próbkowania jak 8/11,025/22,05/44,1/48 KHz itd. oraz efekty dźwiękowe takie jak stereo i 3D surrounding. Posiada gniazdo minijack 3,5 mm pozwalające na podłączenie słuchawek z mikrofonem oraz 4 pinowe gniazdo na dedykowane głośniki. Na płytce został wbudowany też mikrofon umożliwiający nagrywanie dźwięku. Interfejsem sterującym jest I2C a interfejsem audio I2S, obsługiwany format audio to WAV.

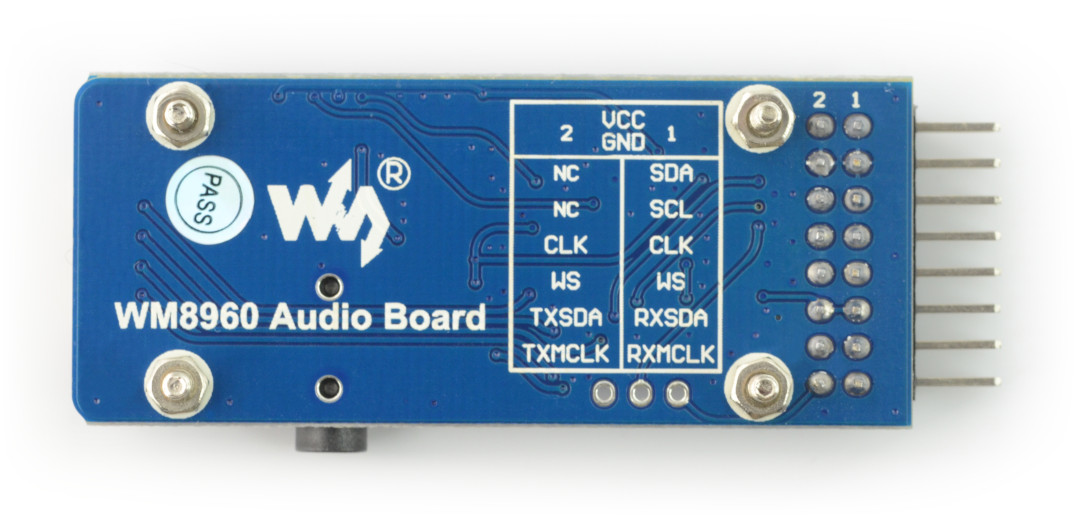

Podłączenie odtwarzacza
Moduł komunikuje się poprzez magistralę I2C, posiada przylutowane złącza goldpin - raster 2,54 mm.
| Pin | Opis |
|---|---|
| VCC |
Napięcie zasilania 3,3 V. |
| GND | Masa układu. |
| SDA | Linia danych wejściowych magistrali SPI. |
| SCL | Linia zegarowa magistrali SPI. |
| CLK |
Linia zegarowa magistrali I2S (Bit). |
| WS | Linia zegarowa magistrali I2S (Frame). |
| TXSDA | Linia danych wyjściowych magistrali I2S. |
| RXSDA | Linia danych wejściowych magistrali I2S. |
| TXMCLK | Linia zegarowa danych wyjściowych magistrali I2S (System Clock). |
| RXMCLK | Linia zegarowa danych wejściowych magistrali I2S (System Clock). |
|
Szczegółowy opis poszczególnych funkcji odtwarzacza można znaleźć w dokumentacji układu. |
Specyfikacja techniczna WM8960
- Kodek: WM8960
- Napięcie zasilania: 3,3 V
- Interfejs sterowania: I2C
- Interfejs audio: I2S
- Format audio: WAV
- Proporcje sygnału do zakłóceń DAC: 98 dB
- Proporcje sygnału do zakłóceń ADC: 94 dB
- Sterownik słuchawek: 40 mW (16 Ω @ 3,3 V)
- Sterownik głośników: 1 W na kanał (8 Ω BTL)
- Wymiary: 58 x 24 mm
