Opis produktu: TDA7294 - wzmacniacz audio 100 W
Wzmacniacz mocy TDA7294 to idealne rozwiązanie dla tych, którzy szukają niezawodnego i potężnego komponentu do swojego systemu audio. Dzięki prostocie instalacji, która nie wymaga skomplikowanych kroków, może z łatwością zastąpić stary lub uszkodzony moduł w istniejących konstrukcjach. Wzmacniacz charakteryzuje się niskim poziomem szumów i zakłóceń, oferując przy tym dużą moc wynoszącą do 100 W.
Do prawidłowego działania wzmacniacza audio należy zainstalować również radiator, w innym wypadku moduł może przestać działać z powodu przegrzania.

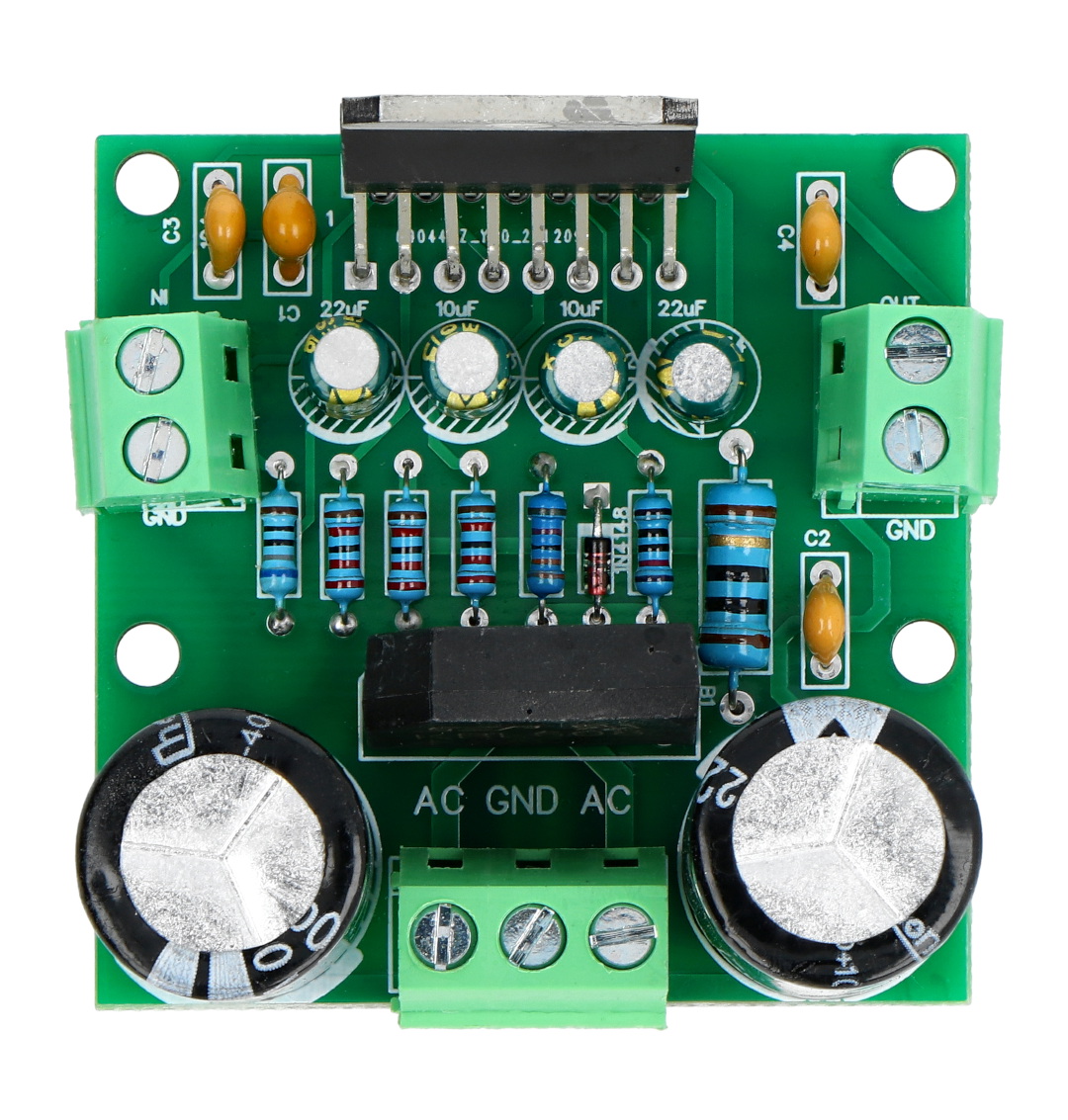

Moduł wzmacniacza audio TDA7294.

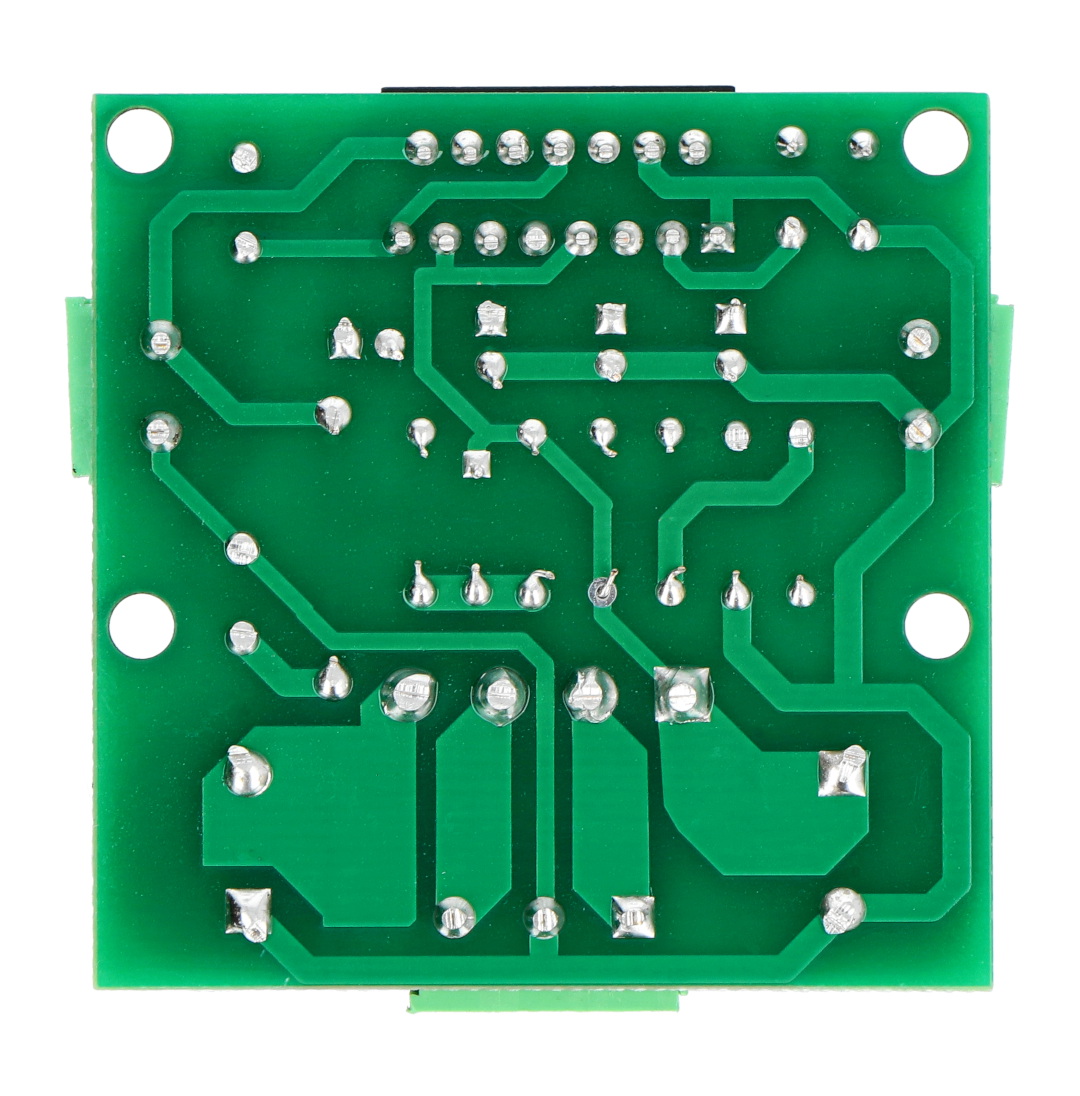

Płytka PCB o wymiarach 50 x 50 mm.Główne cechy wzmacniacza audio
- Wysoka stabilność i niezawodność: wzmacniacz używa układu TDA7294, który zapewnia stabilność i niezawodność działania.
- Efektywny filtr: zastosowanie dużego kondensatora o napięciu 50 V i pojemności 2200 uf, który zapewnia skuteczną filtrację.
- Wysoka moc wyjściowa: wzmacniacz oferuje moc wyjściową na poziomie 85 W przy zniekształceniach znamionowych oraz maksymalną moc szczytową wynoszącą 100 W.
- Obsługa potężnych głośników: urządzenie może obsługiwać głośniki o mocy powyżej 100 W, z impedancją od 4 Ω do 8 Ω.
Specyfikacja modułu wzmacniacza TDA7294
- Napięcie zasilania: podwójne od 12 V do 32 V AC, zalecane podwójne 32 V AC
- Zalecenia dotyczące transformatora: należy użyć transformatora z trzema przewodami; podwójne zasilanie od 12 V do 32 V jest akceptowalne
- Moc wyjściowa: 100 W
- Ilość kanałów: 1
- Rozmiar PCB: 50 x 50 mm, co ułatwia integrację z różnymi projektami
Układ TDA7294
Układ TDA7294 to zaawansowany wzmacniacz audio klasy AB, który jest szeroko stosowany w projektach DIY i profesjonalnych systemach audio z uwagi na swoją wysoką wydajność i elastyczność. Pozwala na budowę mocnych wzmacniaczy o jednokanałowej konfiguracji, oferując doskonałe parametry dźwięku przy stosunkowo niskim zużyciu energii. Jego konstrukcja pozwala na łatwe zarządzanie ciepłem i skuteczną ochronę przed przeciążeniem oraz zniekształceniami, co czyni go popularnym wyborem wśród audiofilów i konstruktorów.

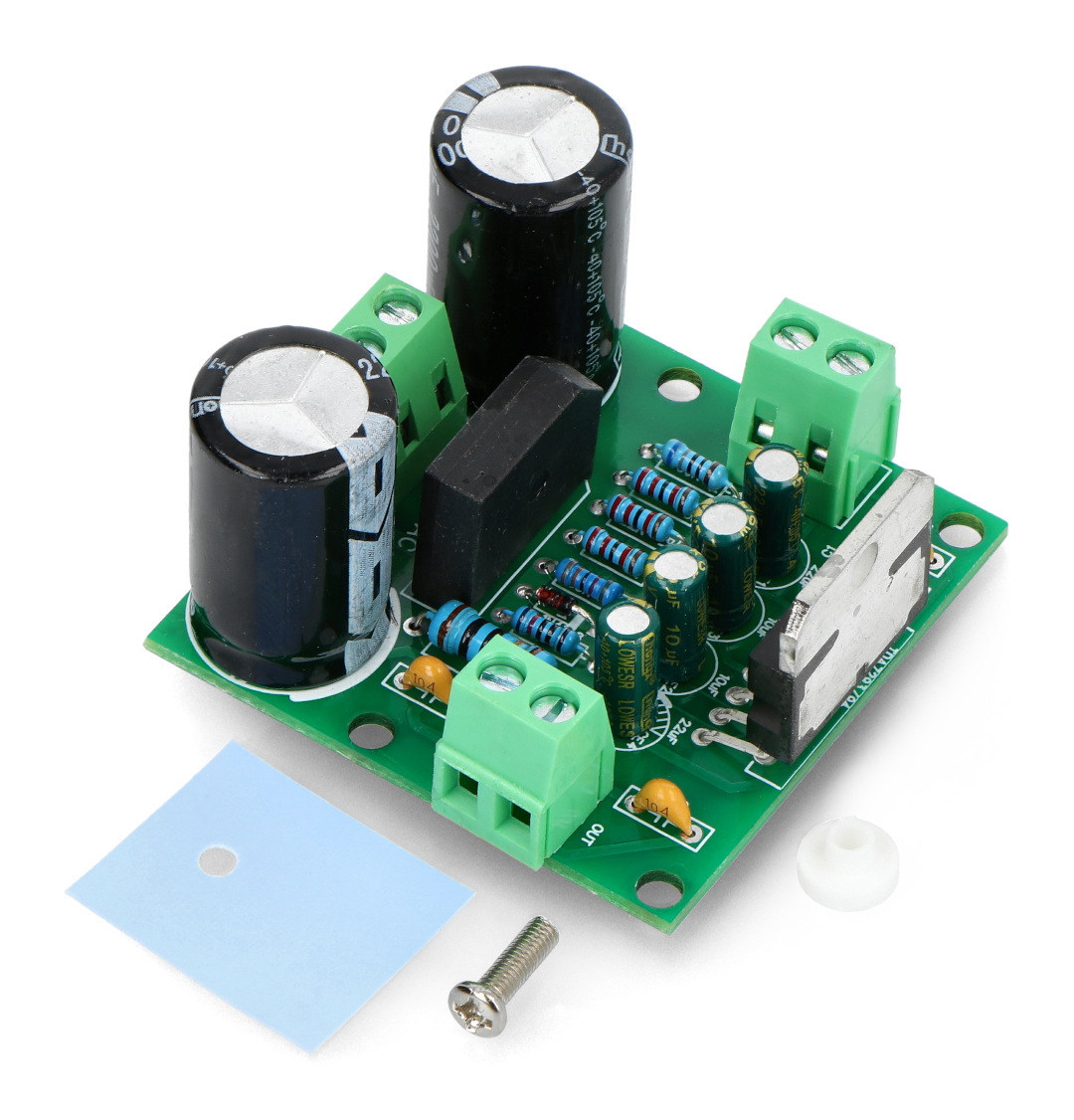

Zawartość zestawu.
