Opis produktu: Audio Player Breakout - odtwarzacz MP3 i WAV - MY1690X-16S - SparkFun BOB-28038

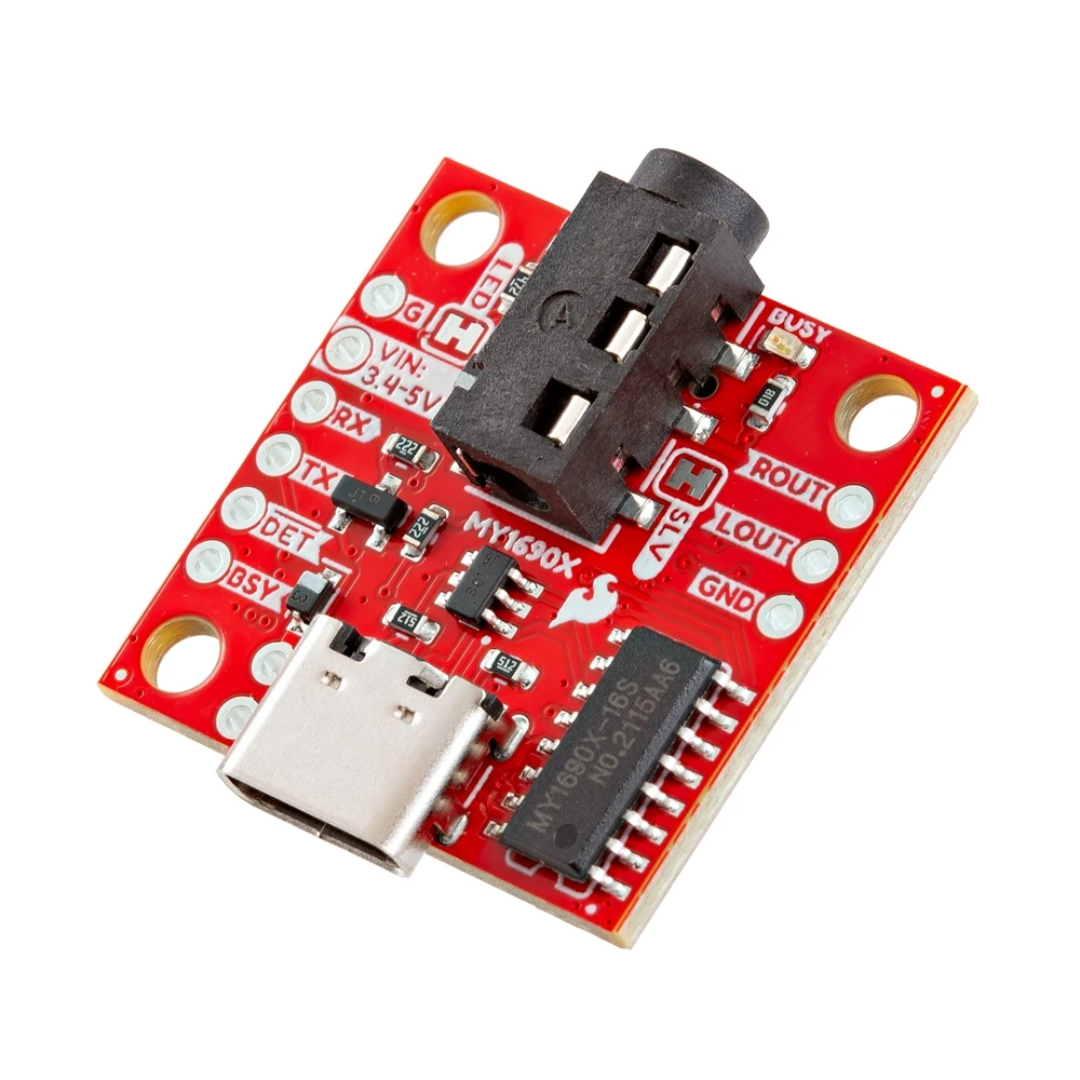

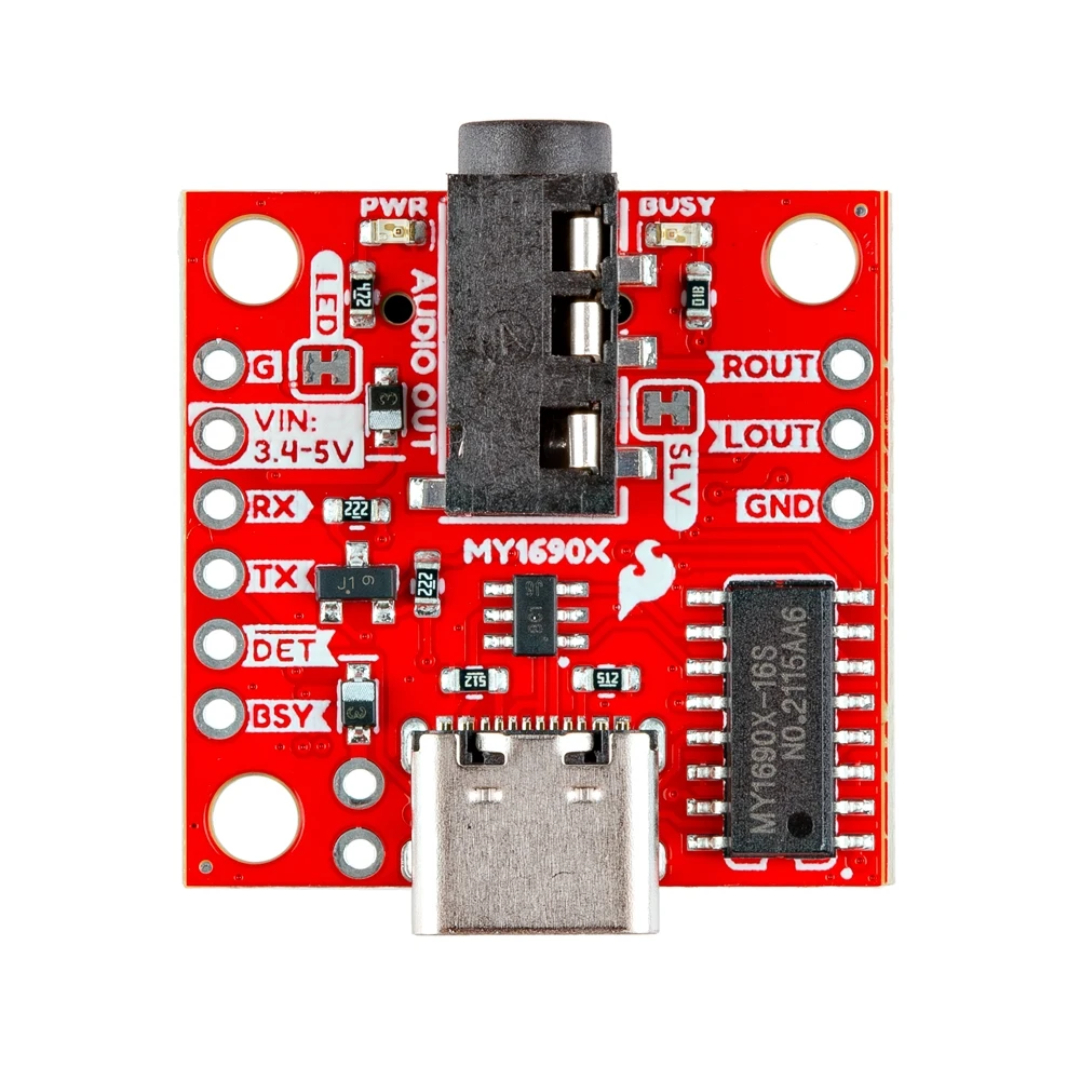

Audio Player Breakout to niewielka płytka oparta na dekoderze MY1690X, zaprojektowana z myślą o szybkim i prostym dodaniu funkcji odtwarzania dźwięku w projektach elektronicznych. Urządzenie obsługuje pliki MP3 i WAV umieszczone na karcie microSD (do 32 GB), sformatowanej w systemie FAT16 lub FAT32. Po podłączeniu przez USB typu C, moduł montuje się jako dysk wymienny, co pozwala na łatwe zarządzanie plikami bezpośrednio z komputera. Do komunikacji wykorzystywany jest interfejs UART 3,3 V TTL, co umożliwia pełne sterowanie odtwarzaniem, głośnością oraz trybami EQ z poziomu mikrokontrolera, np. Arduino. Dźwięk wyprowadzany jest przez złącze TRRS 3,5 mm - wystarczające dla słuchawek, natomiast dla głośników zaleca się zastosowanie zewnętrznego wzmacniacza.
Audio Player Breakout - odtwarzacz MP3 i WAV - MY1690X-16S - SparkFun BOB-28038.
Audio Player Breakout to niewielka płytka oparta na dekoderze MY1690X, zaprojektowana z myślą o szybkim i prostym dodaniu funkcji odtwarzania dźwięku.Cechy szczególne
- Obsługa plików MP3 i WAV z kart microSD o pojemności do 32 GB
- Obsługa częstotliwości próbkowania od 8 kHz do 48 kHz i bitrate od 8 kbps do 320 kbps
- Montowanie jako pamięć masowa przez złącze USB typu C
- Wyjście audio TRRS 3,5 mm kompatybilne ze słuchawkami
- Sterowanie przez UART 3,3 V TTL (komendy Play, Pause, Next, EQ, głośność, informacje o utworach)
- Kompatybilność z Arduino - biblioteka ułatwiająca sterowanie z poziomu terminala
Zastosowania w praktyce
Moduł sprawdzi się w projektach edukacyjnych, systemach powiadomień głosowych, interaktywnych instalacjach, urządzeniach IoT, zabawkach i wszędzie tam, gdzie potrzebne jest proste i niezawodne odtwarzanie dźwięku. Dzięki obsłudze przez UART oraz gotowej bibliotece Arduino, integracja z systemami mikrokontrolerowymi jest szybka i intuicyjna.
Specyfikacja techniczna modułu
- Układ: MY1690X-16S
- Obsługiwane formaty: MP3, WAV
- Częstotliwość próbkowania: od 8 kHz do 48 kHz
- Bitrate: od 8 kbps do 320 kbps

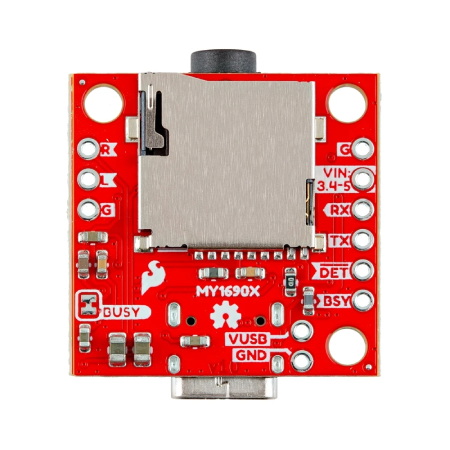

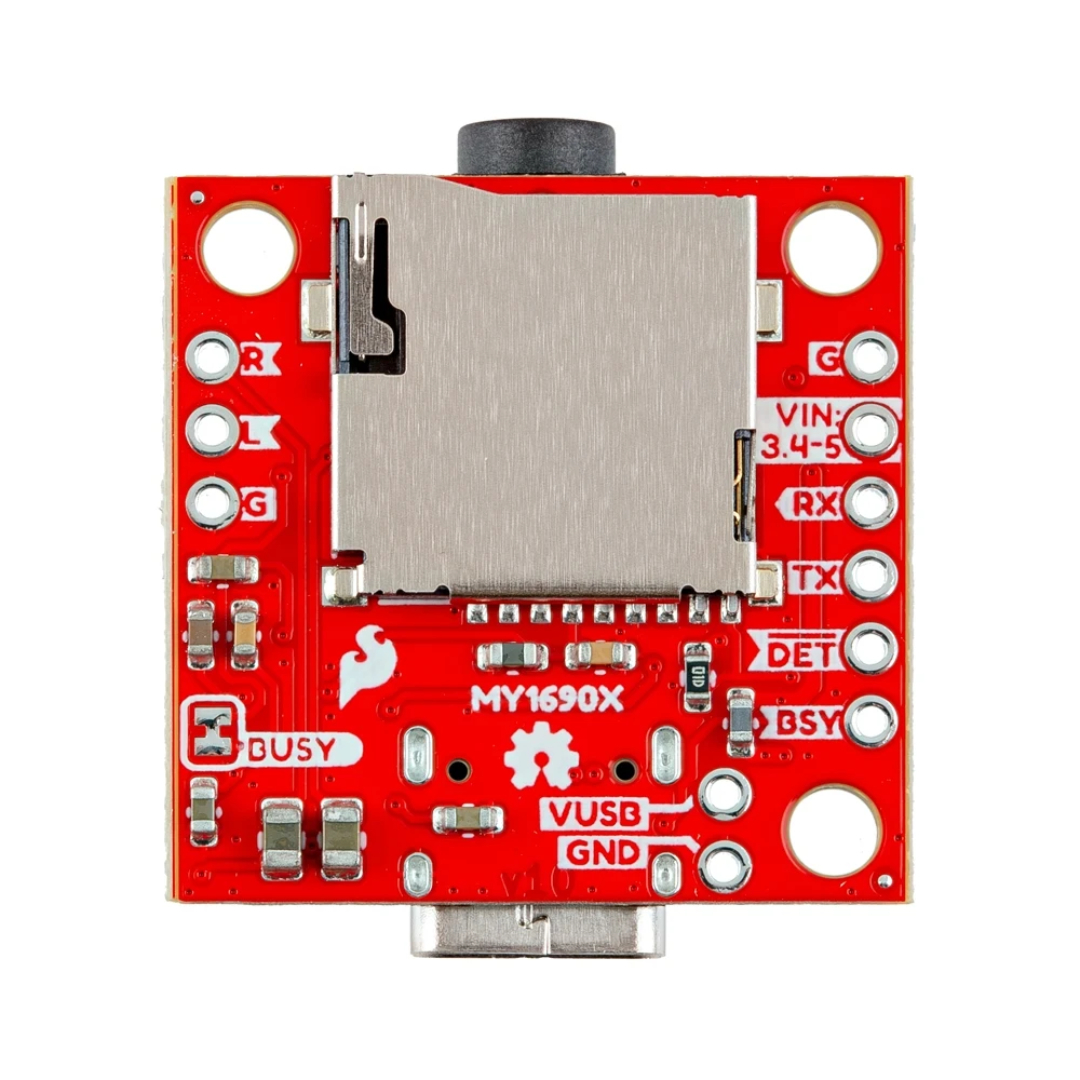

- Obsługiwane karty: microSD do 32 GB, FAT16 / FAT32
- Interfejs komunikacyjny: UART 3,3 V TTL (TX, RX, Card Detect, Busy)
- Zasilanie: VIN 3,4 V od 5 V lub VUSB 5 V
- Wyjście audio: złącze TRRS 3,5 mm
- Złącza: USB typu C, otwory przelotowe, raster 2,54 mm
Po podłączeniu przez USB typu C, moduł montuje się jako dysk wymienny, co pozwala na łatwe zarządzanie plikami bezpośrednio z komputera.
