DS2484 - adapter I2C do 1-Wire - STEMMA QT/Qwiic JST SH - Adafruit 5976

Indeks: ADA-25267 EAN: 5904422386306
Adapter DS2484 od Adafruit umożliwiający konwersję magistrali I2C na 1-Wire, wyposażony w ochronę ESD i wsparcie dla napięć rozdzielonych. Dzięki STEMMA QT można go łatwo podłączyć do systemów I2C. Obsługuje wiele czujników 1-Wire, takich jak popularne DS18B20. Kompaktowa konstrukcja ze złączem śrubowym i opcją regulacji napięcia zasilania czyni go wszechstronnym rozwiązaniem do różnorodnych projektów.
DS2484 - adapter I2C do 1-Wire - STEMMA QT/Qwiic JST SH - Adafruit 5976
44,90 zł
36,50 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: DS2484 - adapter I2C do 1-Wire - STEMMA QT / Qwiic JST SH - Adafruit 5976

Adapter DS2484 od Adafruit to wszechstronne narzędzie pozwalające na łatwą integrację urządzeń 1-Wire z magistralą I2C. Adapter obsługuje wiele czujników 1-Wire, takich jak DS18B20, zapewniając jednocześnie ochronę przed wyładowaniami elektrostatycznymi (ESD). Wyposażony w STEMMA QT i kompatybilny ze SparkFun Qwiic, umożliwia szybkie połączenie z płytkami rozwojowymi bez konieczności lutowania. Złącze śrubowe ułatwia podłączenie czujników, a regulacja napięcia pozwala dostosować zasilanie do różnych komponentów. Kompaktowe wymiary i łatwe programowanie w Pythonie lub CircuitPython czynią go idealnym dla profesjonalistów i hobbystów.

DS2484 - adapter I2C do 1-Wire - STEMMA QT / Qwiic JST SH - Adafruit 5976

DS2484 - adapter I2C do 1-Wire - STEMMA QT / Qwiic JST SH - Adafruit 5976.

DS2484 - adapter I2C do 1-Wire - STEMMA QT / Qwiic JST SH - Adafruit 5976

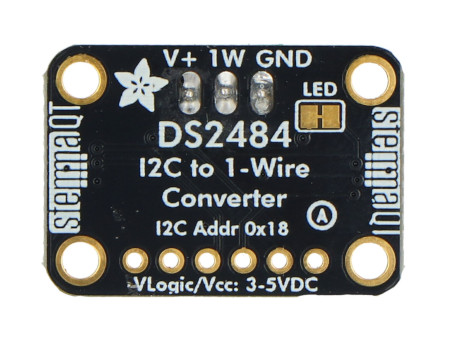

Złącza STEMMA QT po obu stronach są kompatybilne ze  złączami SparkFun Qwiic  I2C.

Główne cechy adaptera

  • Konwersja I2C na 1-Wire: obsługuje wiele czujników, np. DS18B20
  • STEMMA QT / Qwiic: połączenie z magistralą I2C bez konieczności lutowania
  • Ochrona ESD: zabezpiecza urządzenia przed uszkodzeniami elektrostatycznymi
  • Regulowane napięcie: możliwość dostosowania napięcia na pinie 1-Wire
  • Programowanie w Pythonie i CircuitPython: szerokie wsparcie dla mikroprocesorów i komputerów

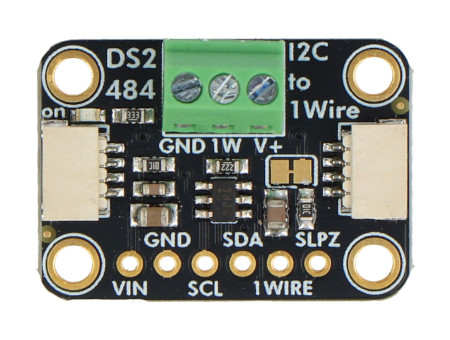

Wyprowadzenia płytki

  • Zasilanie:
    • VIN: zasilanie 3 V lub 5 V, zgodne z logiką mikrokontrolera
    • GND: wspólna masa dla zasilania i logiki
  • Piny I2C:
    • SCL: linia zegara
    • SDA: linia danych
  • Linia 1-Wire:
    • 1WIRE: sygnał magistrali 1-Wire
    • V+: zasilanie czujnika (współdzielone z VIN)
    • GND: masa dla czujnika
  • SLPZ: wejście trybu uśpienia
DS2484 - adapter I2C do 1-Wire - STEMMA QT / Qwiic JST SH - Adafruit 5976

W celu zasilenia modułu, należy podać takie samo napięcie, jakie odpowiada poziomowi logicznemu mikrokontrolera - na przykład dla Arduino, użyj napięcia 5 V.

DS2484 - adapter I2C do 1-Wire - STEMMA QT / Qwiic JST SH - Adafruit 5976

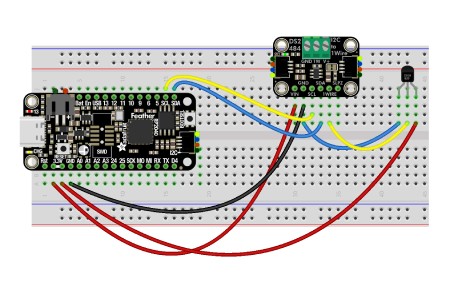

Schemat połączenia adaptera z Feather RP2040 i DS18B20.

Programowanie płytki z użyciem CircuitPython i Python

Adapter Adafruit DS2484 umożliwia łatwe programowanie i obsługę urządzeń 1-Wire za pomocą I2C w językach Python oraz CircuitPython. Kluczowym elementem jest biblioteka Adafruit_CircuitPython_DS248x, która pozwala odczytywać dane z czujników takich jak DS18B20. W celu rozpoczęcia, należy zainstalować bibliotekę za pomocą polecenia:
pip3 install adafruit-circuitpython-ds248x.

Dla użytkowników CircuitPython wystarczy skopiować niezbędne pliki do folderu lib na napędzie CIRCUITPY. Dostępne są również gotowe projekty w formie "Project Bundle", zawierające kod przykładowy oraz wszystkie wymagane biblioteki.

Specyfikacja techniczna płytki

  • I2C adres: 0x18
  • Obsługa napięć: 3 V lub 5 V na VIN
  • Ochrona: ESD na liniach 1-Wire
  • Złącza: STEMMA QT / Qwiic, terminal śrubowy 1x3
  • Programowanie: obsługa Python i CircuitPython
  • Wymiary: 25,3 x 17,7 x 10 mm
  • Masa: 2,5 g

Zawartość zestawu

  • 1x DS2484 - adapter I2C do 1-Wire - STEMMA QT/Qwiic JST SH - Adafruit 5976
  • 1x Złącze goldpin 8-pin
DS2484 - adapter I2C do 1-Wire - STEMMA QT / Qwiic JST SH - Adafruit 5976

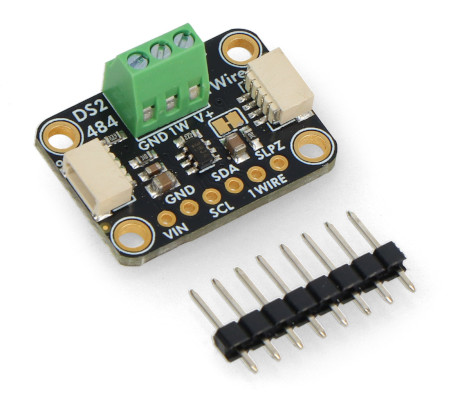

Elementy wchodzące w skład zestawu.

Szerokość opakowania 7.5 cm
Wysokość opakowania 13.5 cm
Głębokość opakowania 1 cm
Masa opakowania 0.005 kg
