Opis produktu: Konwerter Ethernet 10/100 Mb/s - UART do Raspberry Pi Pico - Waveshare 20410
Konwerter Ethernet na UART do Raspberry Pi Pico, umożliwiający komunikację sieciową przez UART. Urządzenie obsługuje cztery tryby pracy: Klient TCP, Serwer TCP, Klient UDP, Serwer UDP. Posiada wbudowane warstwy Ethernet MAC i PHY. Wlutowana żeńska listwa goldpin umożliwia łatwe podłączenie Raspberry Pi Pico poprzez piny GPIO.
Oferta naszego sklepu obejmuje również moduły i zestawy Raspberry Pi Pico.

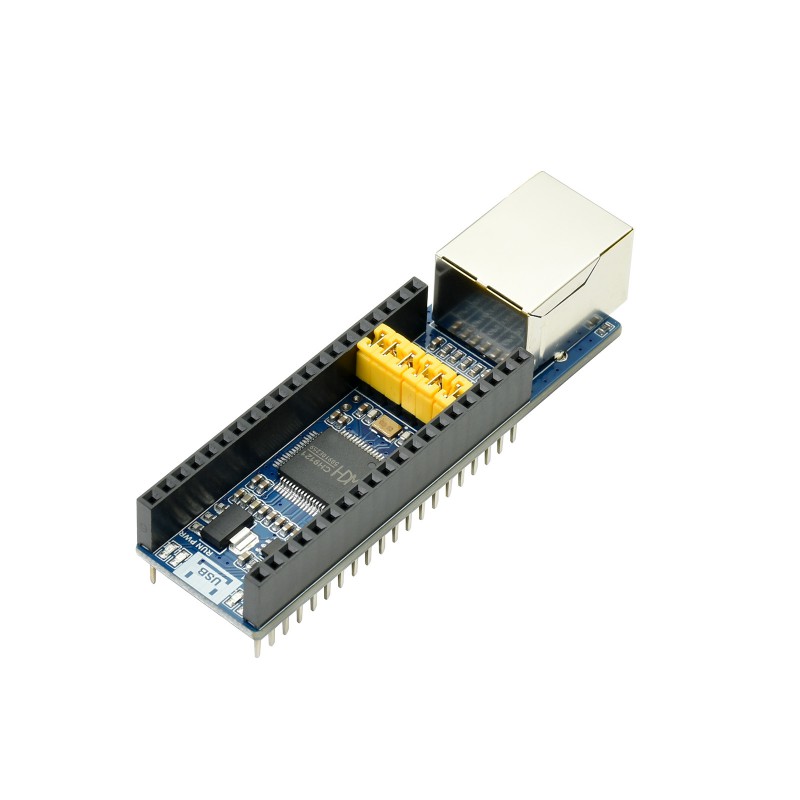

Konwerter Ethernet - UART do Raspberry Pi Pico - Waveshare 20410.

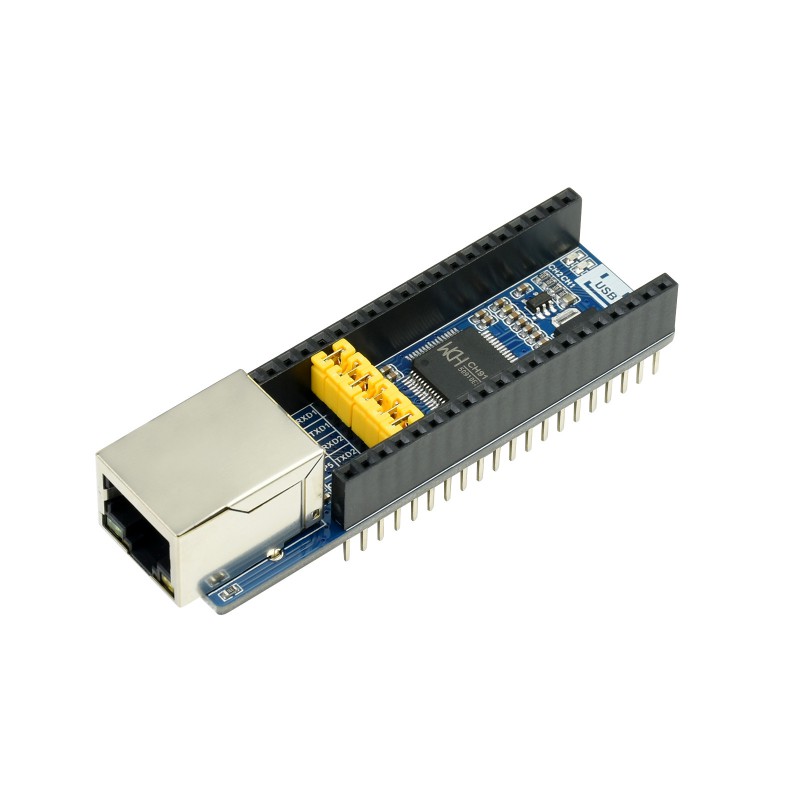

Moduł konwertera - Waveshare 20410.
Cechy produktu
- Urządzenie posiada wlutowane listwy goldpin, przystosowane do monatażu na Raspberry Pi Pico
- Zworki do konfiguracji pinów
- Wbudowane warstwy Ethernet MAC i PHY
- Dwukierunkowa transmisja danych pomiędzy UART a Ethernet
- Ethernet 10/100 Mb/s, full-duplex / half-duplex, auto-negocjacja interfejsu Ethernet, zgodność ze standardem 802.3
- Auto-MDI/MDIX, automatycznie wykrywa i zmienia typ przewodu
- Obsługuje DHCP automatycznie uzyskując dostęp do IP i domeny DNS
- Konfiguracja parametrów sieci, takich jak tryb pracy układu, port, IP, za pomocą oprogramowania komputera hosta lub polecenia UART
- Komunikacja UART w trybie full-duplex lub half-duplex, obsługuje automatyczny przełącznik RS485 RX/TX (wymagany zewnętrzny kontroler RS485)
- Obsługa mechanizmu KEEPALIVE

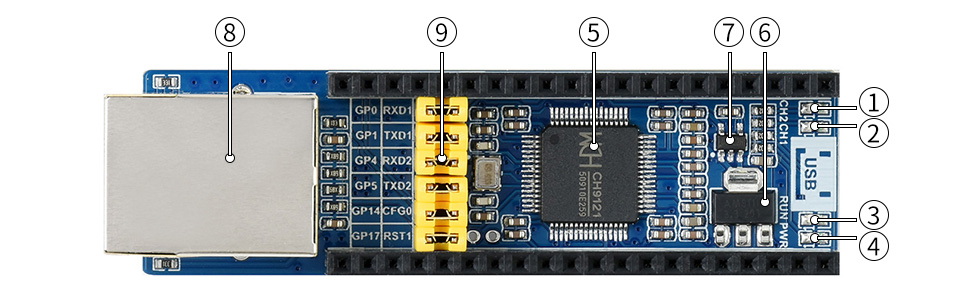

Elementy modułu konwertera
- Wskaźnik połączenia UART 2
- Wskaźnik połączenia UART 1
- Wskaźnik stanu pracy CH9121
- Wskaźnik zasilania
- Układ sterownika CH9121
- Układ scalony AMS1117-3.3 V
- Układ scalony RT9193-18 GB
- Złącze Ethernet
- Zworki konfiguracyjne
Opis elementów modułu Waveshare 20410.

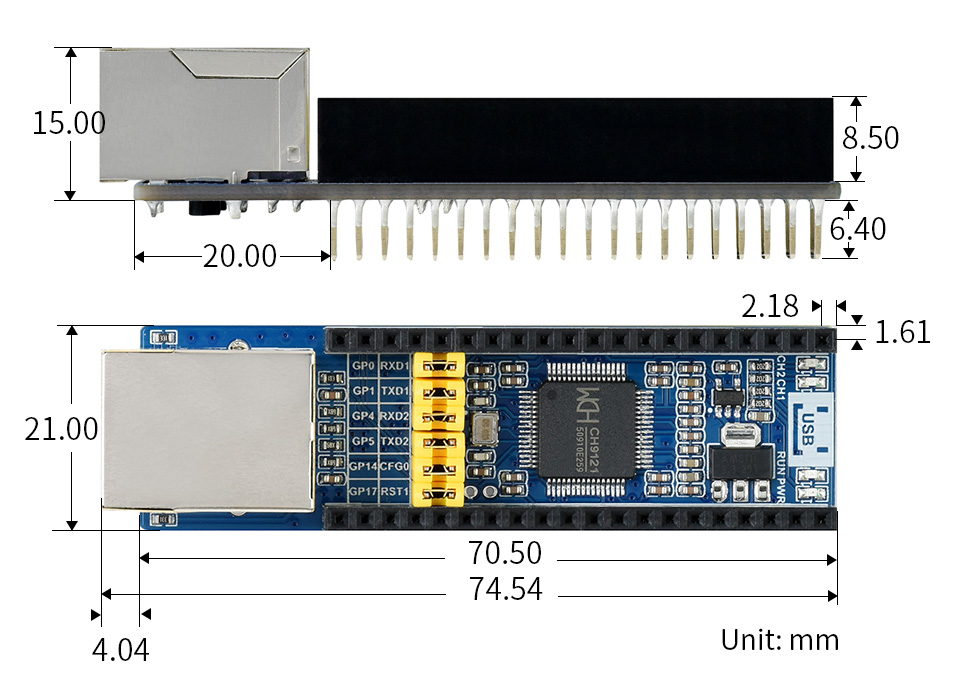

Szczegółowe wymiary modułu.
Specyfikacja Konwerter Ethernet 10/100 Mb/s - UART
- Producent: Waveshare
- Oznaczenie producenta: 20410
- Kompatybilny z Raspberry Pi Pico
- Napięcie robocze: 3,3 V / 5 V
- Prąd roboczy: 140 mA
- Tryb pracy: TCP/UDP
- Szybkość transmisji: od 300 bps do 921,6 Kbps
- UART TTL: kompatybilny z 3,3 V / 5 V
- Temperatura robocza: od -40°C do 85°C
- Temperatura przechowywania: od -55°C do 125°C
- Wymiary: 75,54 x 21 mm
Zawartość zestawu
- Konwerter Ethernet 10/100 Mb/s - UART do Raspberry Pi Pico - Waveshare 20410: 1 szt.
