Si5351A - generator sygnału 160MHz I2C - Adafruit 2045

Indeks: ADA-04174 EAN: 5904422354220

Układ wyposażony w oscylator precyzji 25 MHz i pętle PLL, który może generować sygnały z zakresu od 8 kHz do 160 MHz.  Układ pracuje z napięciem do 3 V do 5,0 V, wartość napięcia Vpp sygnału wyjściowego wynosi 3 V. Komunikacja odbywa się poprzez magistralę I2C.



Si5351A - generator sygnału 160MHz I2C - Adafruit 2045
46,90 zł
38,13 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino

Opis produktu: Adafruit Si5351A - generator sygnału 160MHz I2C

Układ generatora wyposażony wewnętrzny układ odniesienia w postaci oscylatora precyzji 25 MHz i pętli PLL. Moduł może generować sygnały z zakresu od 8 kHz do 160 MHz, pracuje z napięciem do 3 V do 5,0 V, wartość napięcia Vpp sygnału wyjściowego wynosi 3 V. Komunikacja odbywa się poprzez magistralę I2C.



Produkt kompatybilny z Arduino

Producent udostępnia przewodnik użytkownika wraz z biblioteką w serwisie GitHub.

Specyfikacja generatora sygnału Si5351A

  • Napięcie zasilania: od 3,0 V do 5,0 V
  • Napięcie pracy wyprowadzeń: od 3,3 V do 5,0 V
  • Komunikacja: magistrala I2C
  • Trzy niezależne wyjścia
  • Wyprowadzenia: złącza goldpin raster 2,54 mm (listwa w zestawie do samodzielnego lutowania)
  • Cztery otwory montażowe o średnicy 2 mm
  • Wymiary modułu: 31 x 22 x 2 mm
  • Masa: 3 g

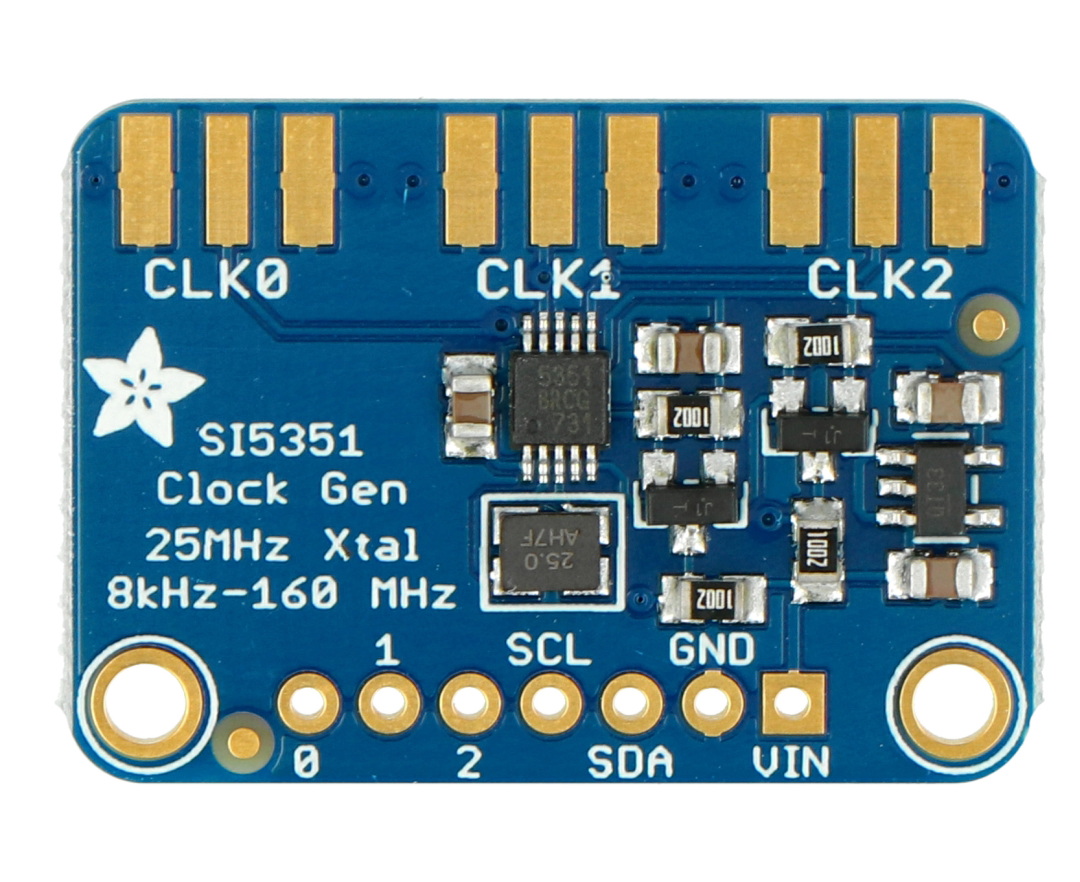

Wyprowadzenia modułu

  Pin Opis
Vin

Napięcie zasilania od 3 V do 5 V.

GND Masa modułu.
SCL Linia zegarowa magistrali I2C (zamontowany rezystor podciągający 10 kΩ).
SDA Linia danych magistrali I2C (zamontowany rezystor podciągający 10 kΩ).
0, 1, 2 Trzy niezależne wyjścia generowanego sygnału o napięciu Vpp 3 V.



Si5351A - generator sygnału 160MHz I2C - Adafruit 2045

Prezentowany generator sygnału jest idealnym wsparciem dla minikomputerów Arduino. Dzięki wbudowanemu oscylatorowi precyzji 25 MHz i pętlom PLL istnieje możliwość generowania sygnału w szerokim zakresie częstotliwości: 8 MHz - 160 MHz.

Moduł Si5351A - generator sygnału 160 MHz I2C - Adafruit 2045 - przyłączany jest za pomocą interfejsu I2C i jest w stanie pracować pod napięciem od 3V do 5V. Wyprowadzenia obejmują złącze typu goldpin ze standardowym rastrem 2,54mm.

Generator sygnału Si5351A Adafruit 2045 - gwarancja jakości

Urządzenie posiada trzy niezależne wejścia, cztery otwory montażowe i możliwość przylutowywania elektroniki do wyprowadzeń. Na uwagę zasługują bardzo małe wymiary produktu - 31 x 22 x 2 mm. Płytka waży w całości jedynie 3g.

Funkcyjny generator sygnału najczęściej wybierany jest w przypadku konstruowania projektów automatycznych o średnim zasięgu komunikacji bezprzewodowej. Kupując ten element w Botland, masz pewność, że wybierasz nowy, sprawny i oryginalny produkt!

Szerokość opakowania 7.5 cm
Wysokość opakowania 11.5 cm
Głębokość opakowania 0.2 cm
Masa opakowania 0.004 kg
