Opis produktu: QwiicBus EndPoint - SparkFun COM-16988
Element systemu QwiicBus, umożliwiający rozszerzenie zasięgu magistrali komunikacyjnej I2C. Wykorzystuje układ scalony NXP PCA9615, który konwertuje dwa domyślne sygnały I2C (linię danych SDA oraz linię zegarową SCL) na cztery sygnały różnicowe: dwa dla SCL oraz dwa dla SDA. Są one przesyłane za pośrednictwem przewodu Ethernet podłączonego do QwiicBus EndPoint przez wbudowane w płytkę gniazdo RJ-45. Maksymalne odległość takiego przesyłu wynosi ok. 30 metrów. Produkt stanowi końcowy punkt systemu QwiicBus. W ofercie dostępny jest również element QwiicBus MidPoint. Zestaw nie zawiera przewodu Ethernet.

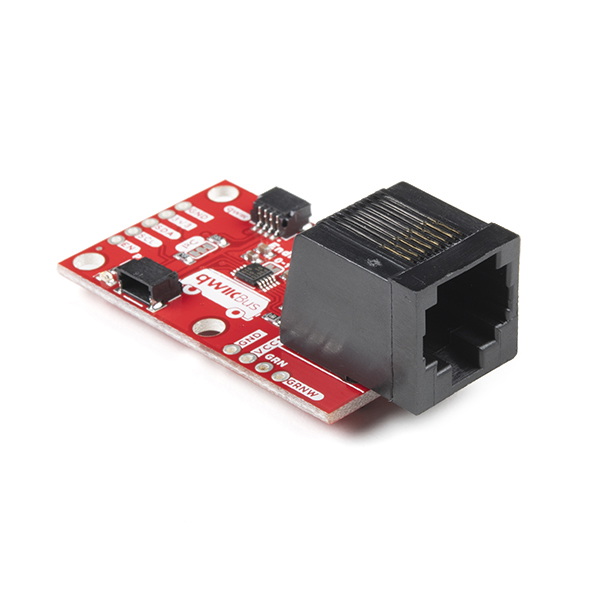

Prezentacja elementów systemu QwiicBus.

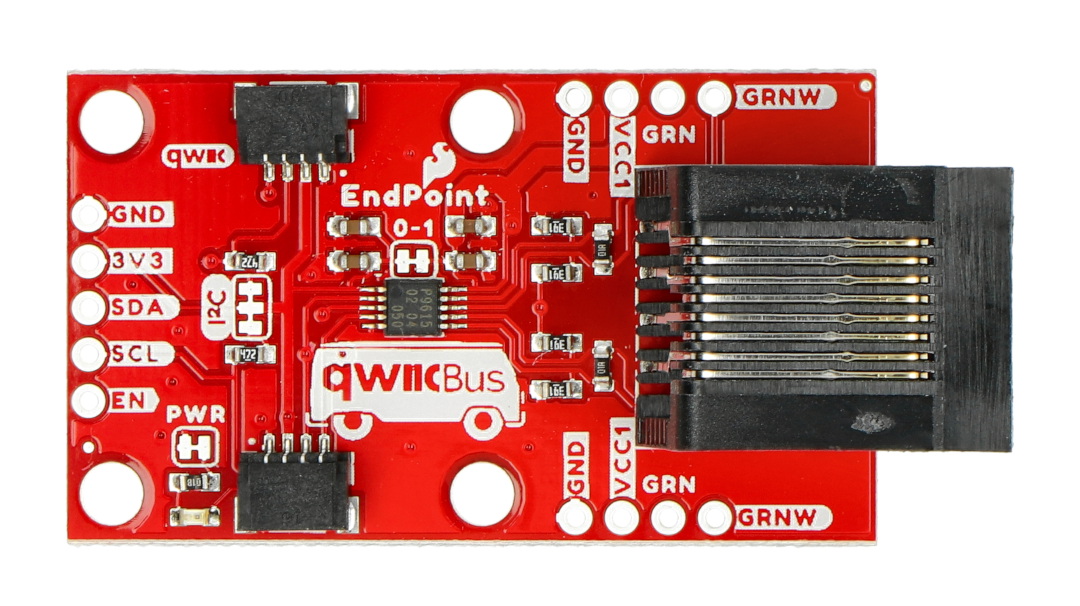

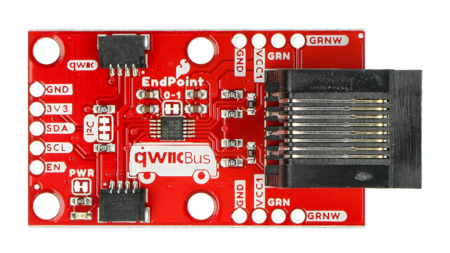

QwiicBus EndPoint - rozkład elementów na płytce.
Komunikacja w QwiicBus
QwiicBus przesyłając dane zachowuje protokół I2C (nie wymaga zmiany na RS-485 lub 1-Wire), wykorzystując w tym celu transfer różnicowy. Umożliwia wygodne łączenie innych elementów systemu QwiicBus (takich jak MidPoint) za pośrednictwem przewodu Ethernet. Jest to najnowsza wersja QwiicBus Endpoint, w której dodano dwa wyprowadzenie do wlutowania pinów, wykorzystujących nieużywaną parę przewodów w złączu RJ-45. Mogą zostać użyte do dowolnych zastosowań.
Opis wyprowadzeń
Płytka oprócz dwóch złączy Qwiic oraz portu RJ-45 posiada wyprowadzenia magistrali I2C w postaci pinów o rastrze 2,54 mm do samodzielnego wlutowania, przydatne zwłaszcza w prototypowaniu:
- 3V3 - zasilanie
- GND - masa
- SDA - linia danych
- SCL - linia zegarowa
Szczegóły dotyczące architektury płytki i poszczególnych jej wyprowadzeń można znaleźć w podręczniku użytkownika, przygotowanym przez producenta.
Zastosowanie systemu QwiicBus
- Tworzenie sieci czujników w ramach automatyki domowej
- Rozszerzenie zasięgu projektów opartych na komunikacji I2C
- Ze względu na dużą odporność na zakłócenia może być stosowany w pobliżu ich źródeł, np. silników
Specyfikacja QwiicBus EndPoint
- Napięcie zasilania I2C: od 2,3 V do 5,5 V
- Napięcie zasilania różnicowego: od 3,5 V do 5,5 V
- Typ wbudowanego układu scalonego: PCA9615
- Raster pinów do samodzielnego wlutowania: 2,54 mm
- Maksymalna odległość przesyłu z wykorzystaniem systemu QwiicBus: do 30 m

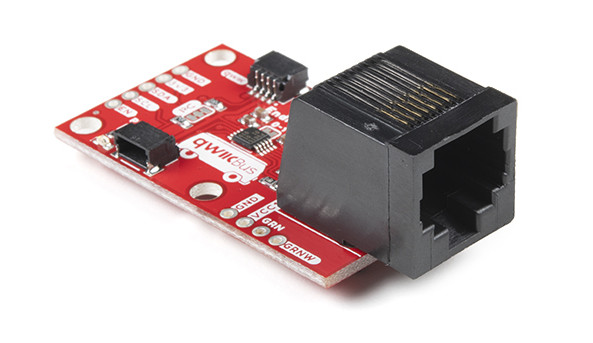

QwiicBus EndPoint - SparkFun COM-16988.
