Opis produktu: ISO1640 - dwukierunkowy izolator I2C z izolowanym zasilaniem - JST SH 4-pin - 5 V / 3,3 V, 200 mA - Pololu 5393
Izolator I2C marki Pololu z galwaniczną izolacją sygnałów i separowanym zasilaniem, oparty na układzie TI ISO1640, pozwala na bezpieczną, dwukierunkową komunikację I2C między dwoma urządzeniami. Obsługuje sygnały SDA i SCL z możliwością clock stretching. Dodatkowo moduł zapewnia izolowane i regulowane zasilanie 5 V (domyślnie) lub 3,3 V, które można wybrać za pomocą pinu VSEL. Izolacja chroni przed przenikaniem nieprawidłowych napięć i zabezpiecza podłączone urządzenia przed uszkodzeniem. Moduł wyposażono w złącza JST SH 4-pin kompatybilne z systemami Sparkfun Qwiic i Adafruit STEMMA QT, co ułatwia integrację z popularnymi platformami.

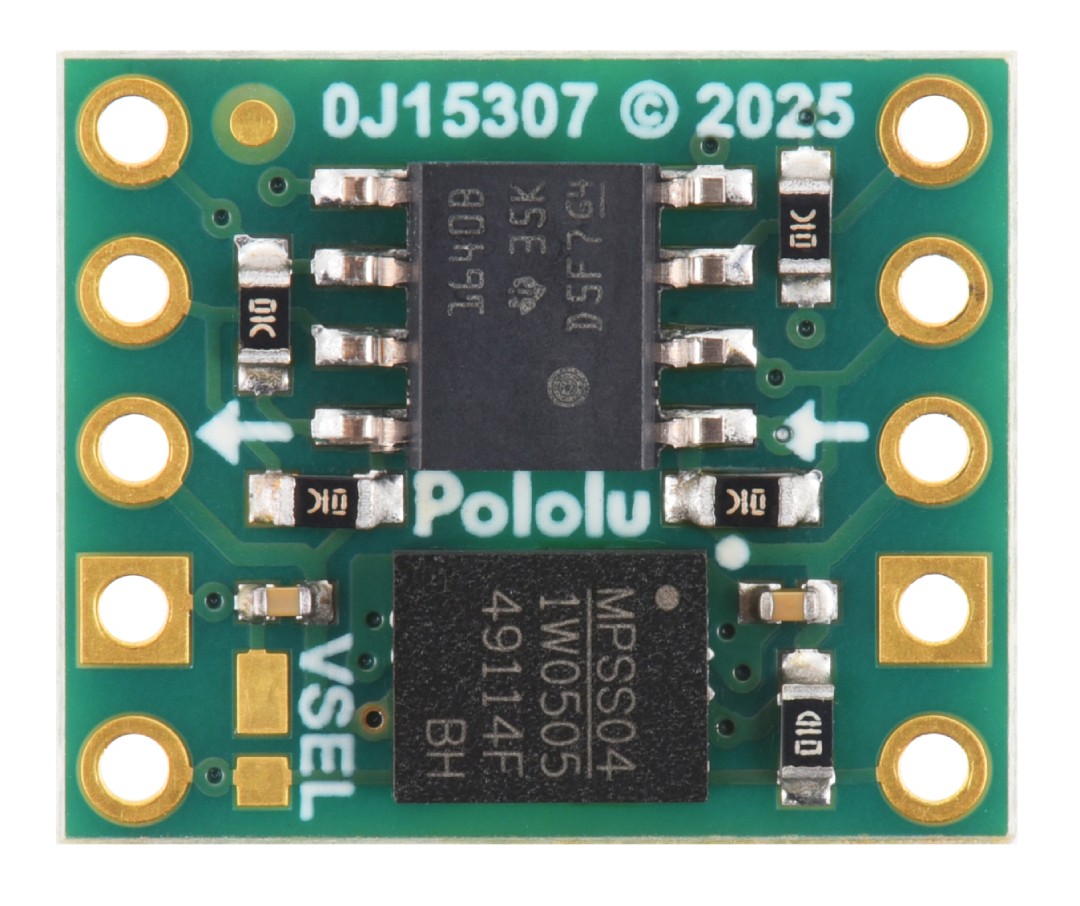

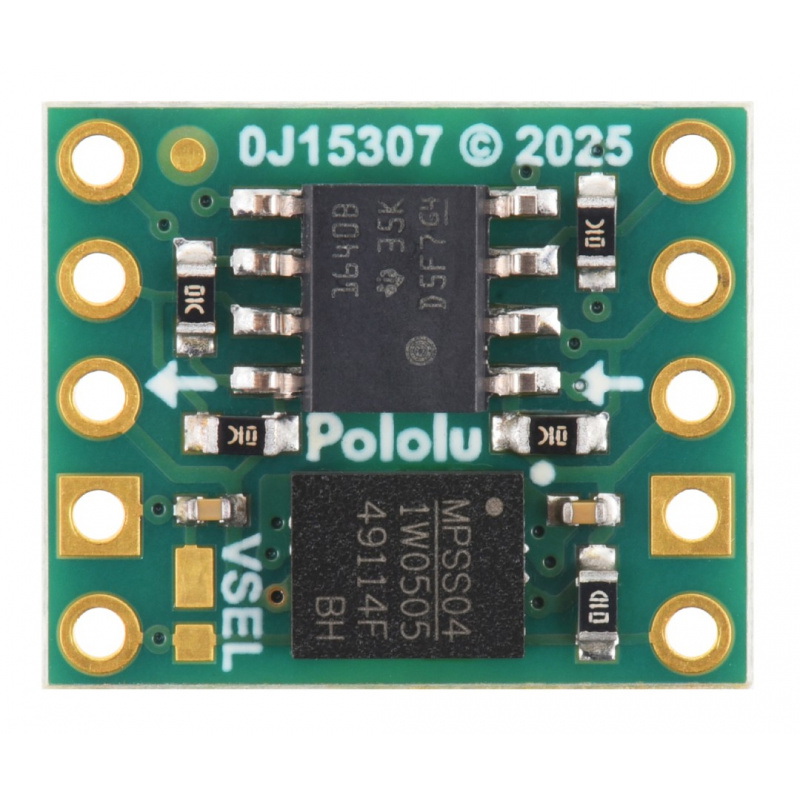

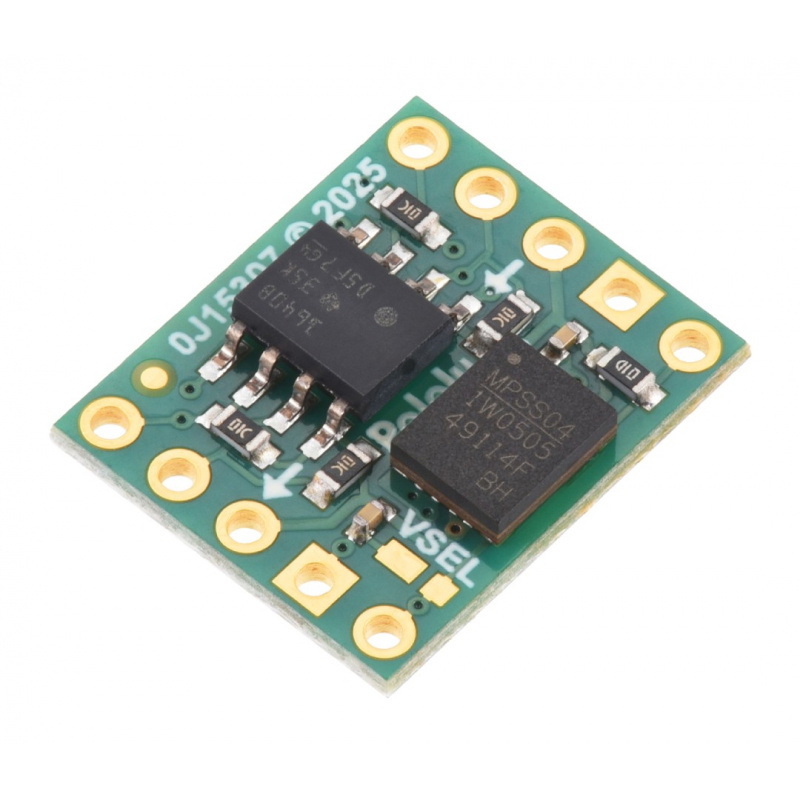

ISO1640 - dwukierunkowy izolator I2C z izolowanym zasilaniem - JST SH 4-pin - 5 V / 3,3 V, 200 mA - Pololu 5393.
Moduł pozwala na dwukierunkową komunikację między dwoma urządzeniami I2C.
Główne cechy izolatora
- Galwaniczna izolacja sygnałów: zapewnia bezpieczną separację linii SDA i SCL między urządzeniami
- Dwukierunkowa komunikacja I2C: obsługuje sygnały SDA i SCL z funkcją clock stretching
- Regulowane napięcie wyjściowe: domyślnie 5 V, możliwość wyboru 3,3 V przez pin VSEL
- Separowane zasilanie: stabilne napięcie wyjściowe do 200 mA przy 5 V lub 75 mA przy 3,3 V
- Szeroki zakres napięć wejściowych: od 3 V do 5,5 V
- Ochrona temperaturowa i przeciwzwarciowa: zabezpiecza moduł przed uszkodzeniem

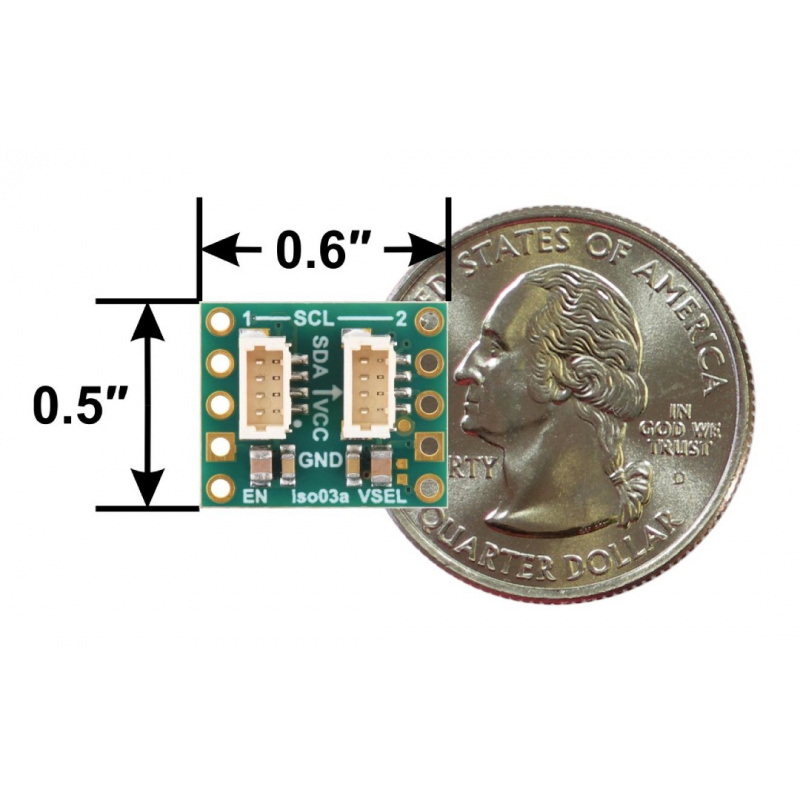

- Kompaktowe wymiary: 12,7 x 15,24 x 7,1 mm, masa 0,7 g
- Złącza JST SH 4-pin: kompatybilne z Qwiic i STEMMA QT ułatwiają podłączenie i wymianę urządzeń

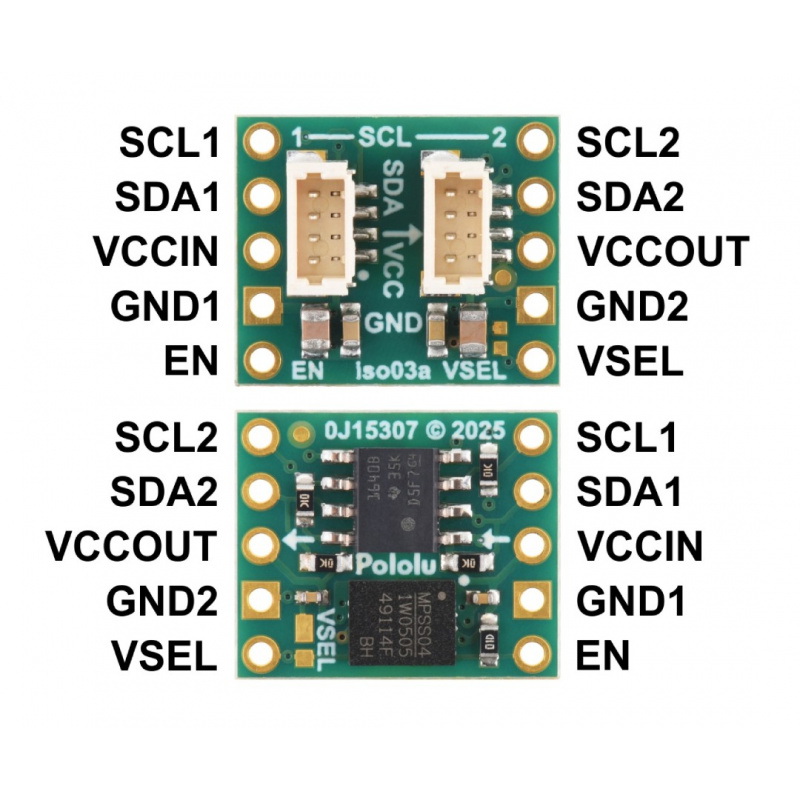

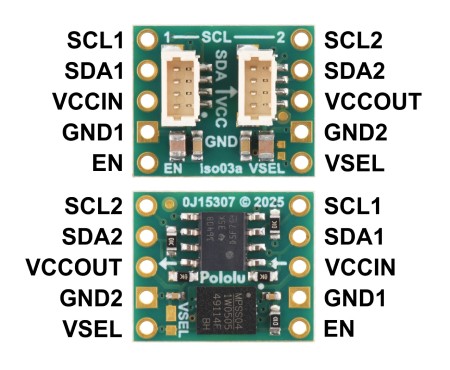

Wyprowadzenia modułu

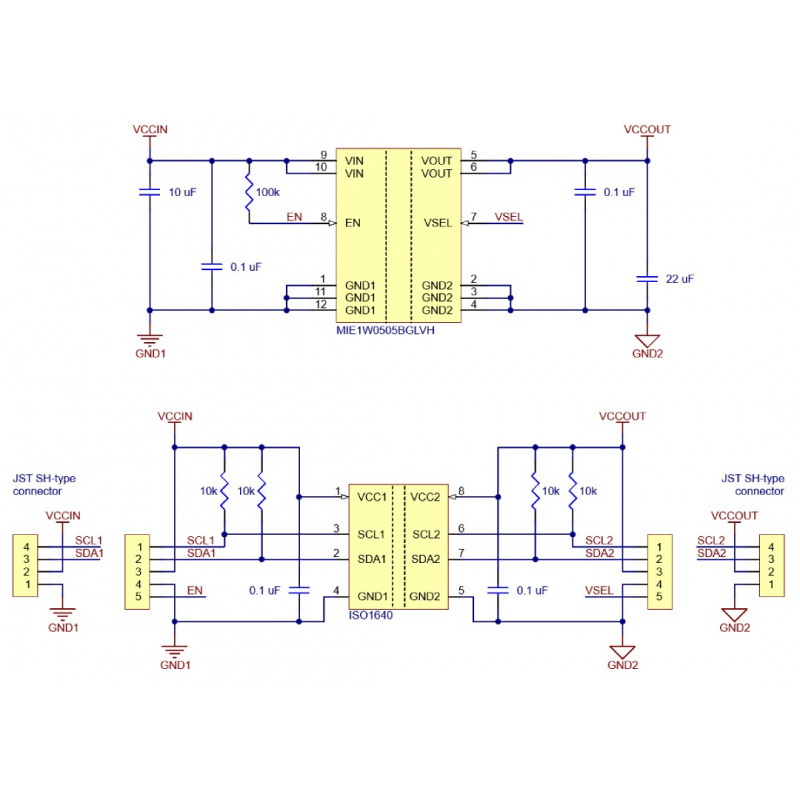

Moduł posiada dwa odrębne układy zasilania: wejściowy (VCCIN, GND1) i wyjściowy (VCCOUT, GND2), które są galwanicznie izolowane. Pin VSEL pozwala na wybór napięcia wyjściowego (5 V domyślnie lub 3,3 V po połączeniu z GND2). Wejścia SDA1 i SCL1 łączą się z magistralą I2C pierwszego urządzenia, a SDA2 i SCL2 z drugiego. Pin EN umożliwia włączanie i wyłączanie modułu, a wewnętrzne rezystory podciągające 10 kΩ zapewniają stabilność sygnałów.

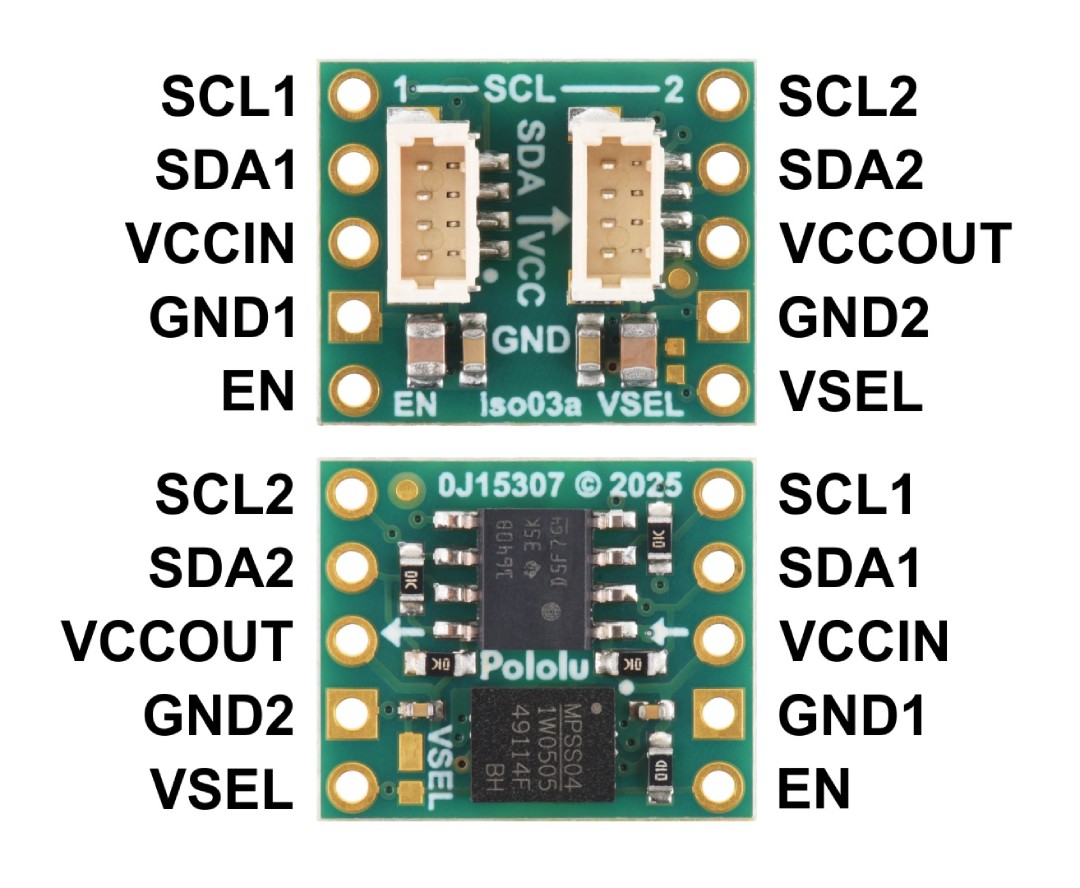

Wyprowadzenia modułu.

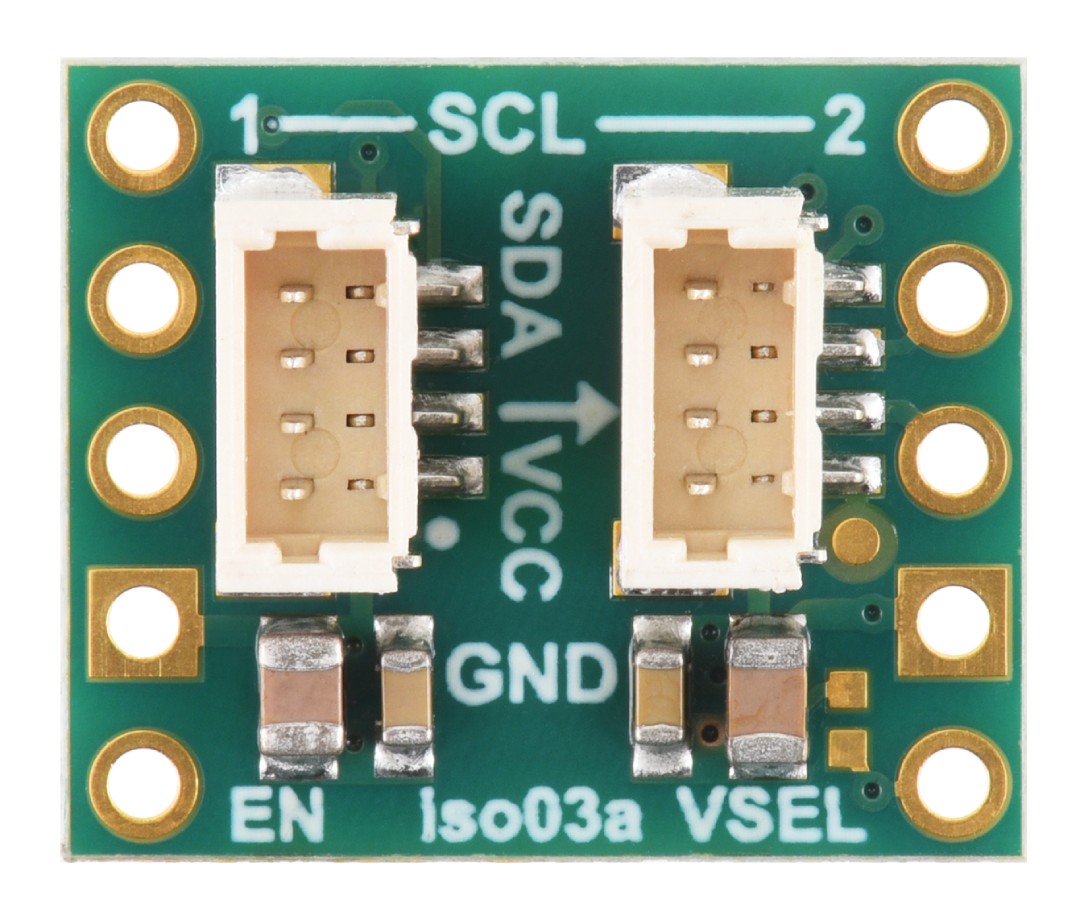

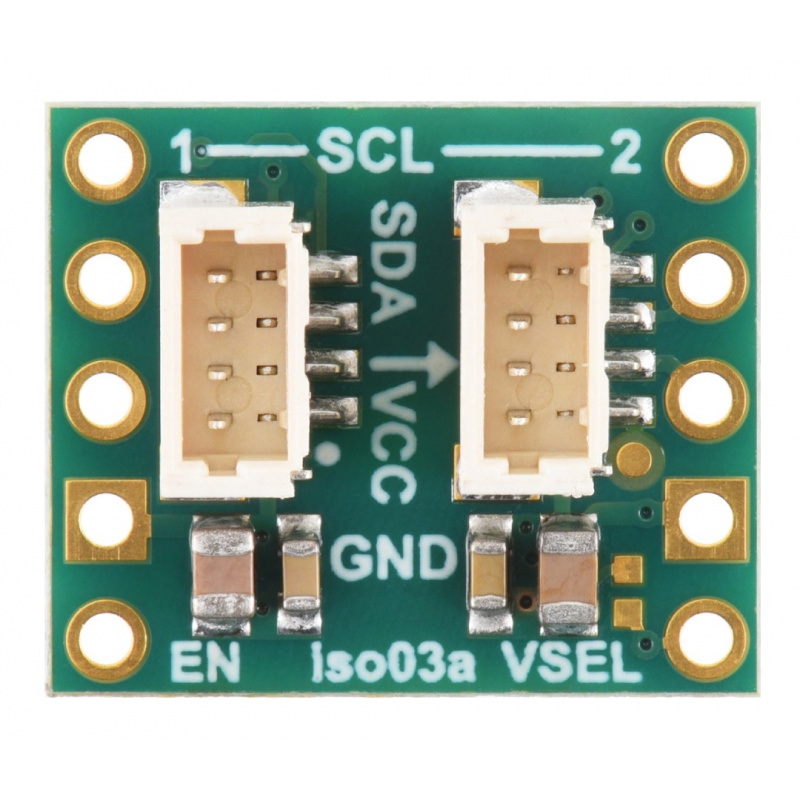

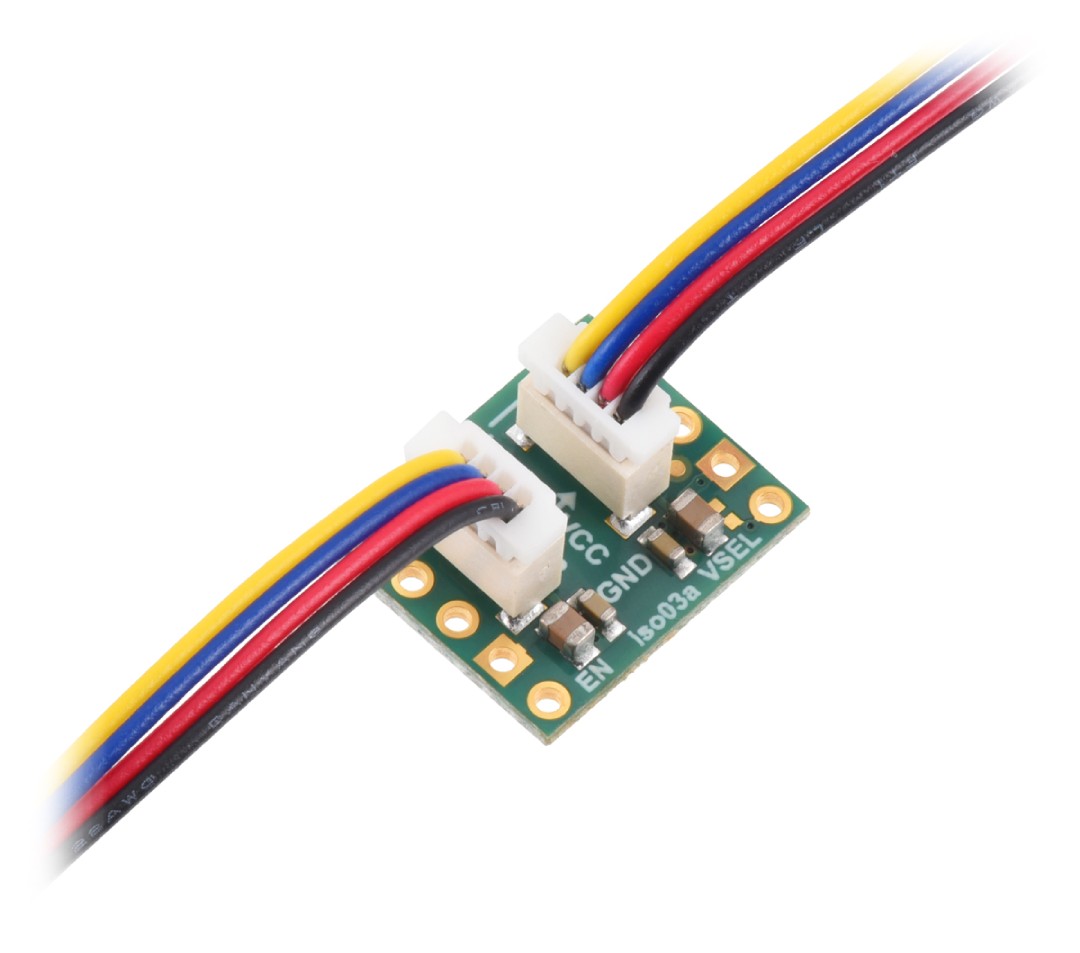

Moduł posiada 4-pinowe złącza JST SH kompatybilne z Qwiic i STEMMA QT.
Podłączenie i konfiguracja
W celu poprawnego podłączenia, należy zasilić wejście modułu przez VCCIN i GND1 napięciem od 3 V do 5,5 V. Wyjście izolowane uzyskuje się na pinach VCCOUT i GND2. Pin VSEL pozostaje niepodłączony (floating) dla 5 V lub łączy się z GND2, jeśli wymagana jest praca na 3,3 V. Magistrale I2C podłączamy do SDA i SCL po obu stronach izolatora. Pin EN jest domyślnie podciągnięty do VCCIN i może być wykorzystany do wyłączania modułu, co ogranicza pobór prądu. Dla wyższych prędkości komunikacji można zastosować dodatkowe zewnętrzne rezystory podciągające.
Specyfikacja techniczna izolatora
- Układ: TI ISO1640B
- Izolowane zasilanie: MPS MIE1W0505BGLVH
- Zakres napięcia wejściowego: od 3 V do 5,5 V
- Napięcie wyjściowe: 5 V (domyślnie) lub 3,3 V (przełączalne)
- Maksymalny prąd wyjściowy: 200 mA (szczytowo), 180 mA (ciągły) przy 5 V; 75 mA przy 3,3 V
- Maksymalna częstotliwość transmisji: do 1,7 MHz
- Złącza: JST SH 4-pin kompatybilne z Qwiic i STEMMA QT
- Ochrona: przed przegrzaniem i zwarciem
- Izolacja galwaniczna: do 3 kVRMS dla sygnału i 2,5 kVRMS dla zasilania

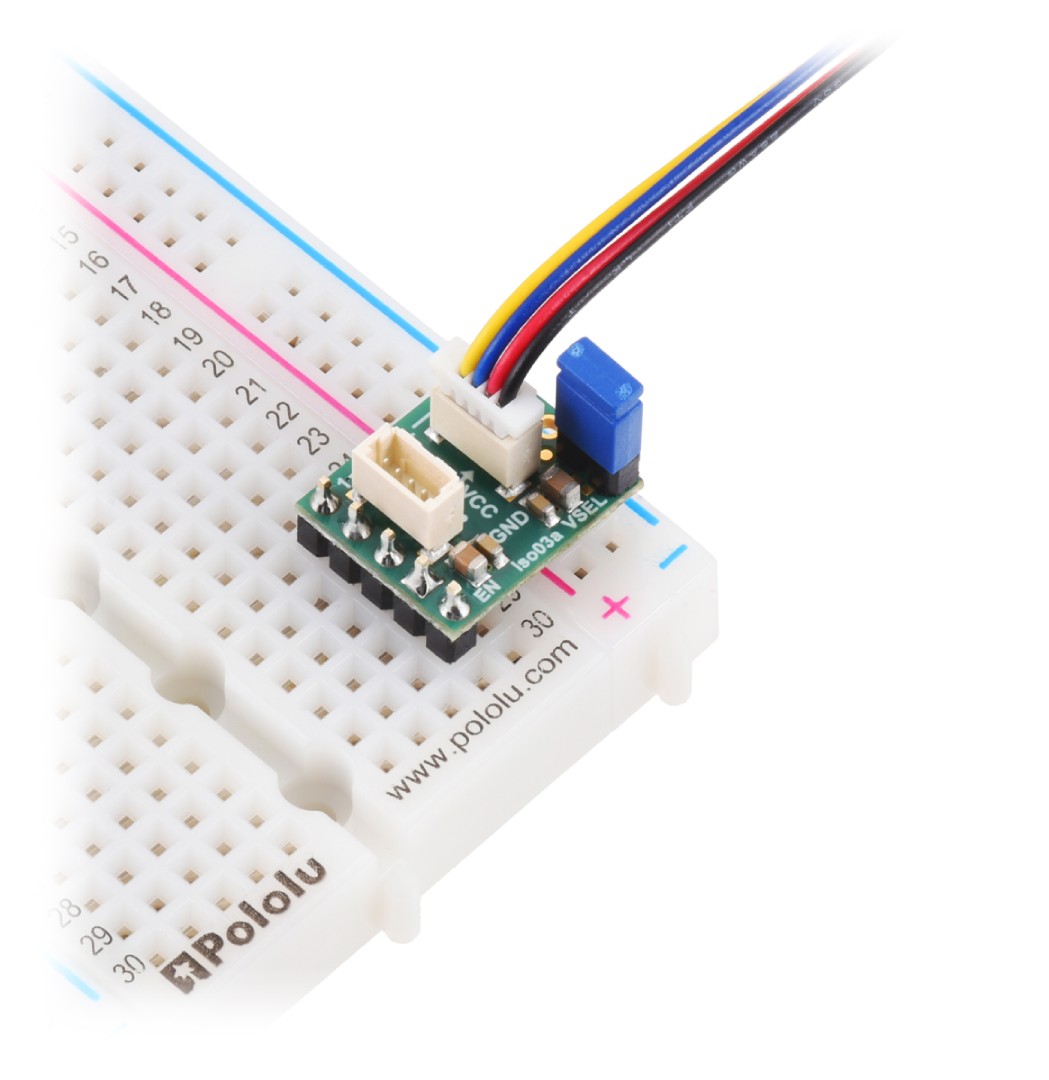

- Montaż: otwory lutownicze z rastrem 2,54 mm, kompatybilne z płytkami stykowymi
- Wymiary: 12,7 x 15,24 x 7,1 mm
- Masa: 0,7 g
Zawartość zestawu
- 1x ISO1640 - dwukierunkowy izolator I2C z izolowanym zasilaniem - JST SH 4-pin - 5 V / 3,3 V, 200 mA - Pololu 5393
Przewody nie są częścią zestawu i należy zakupić je osobno.
