Opis produktu: Czujnik siły nacisku - 10 kg okrągły 7,5 mm - Joy-IT SEN-Pressure10
SEN-Pressure10 jest cienkowarstwowym sensorem siły działającym na zasadzie zmiennej rezystancji. W momencie przyłożenia nacisku rezystancja materiału pomiarowego ulega zmianie, co powoduje zmianę napięcia na wyjściu analogowym. Takie rozwiązanie pozwala na łatwe monitorowanie poziomu nacisku w zakresie od 0 kg do 10 kg przy użyciu mikrokontrolera. Czujnik wyróżnia się elastyczną konstrukcją o grubości poniżej 0,25 mm oraz kompaktowymi wymiarami 75 x 20 x 9 mm. Pole pomiarowe o średnicy 7,5 mm umożliwia precyzyjną detekcję nacisku nawet w niewielkich projektach elektronicznych. Dzięki niewielkiej grubości sensor można integrować z powierzchniami zakrzywionymi, panelami sterowania, elementami robotów czy urządzeniami wearable. Moduł charakteryzuje się wysoką czułością, odpornością na zakłócenia elektromagnetyczne oraz dużą trwałością wynoszącą około 1 miliona cykli pomiarowych. Wodoodporna warstwa ochronna zwiększa odporność sensora podczas pracy w trudniejszych warunkach środowiskowych.

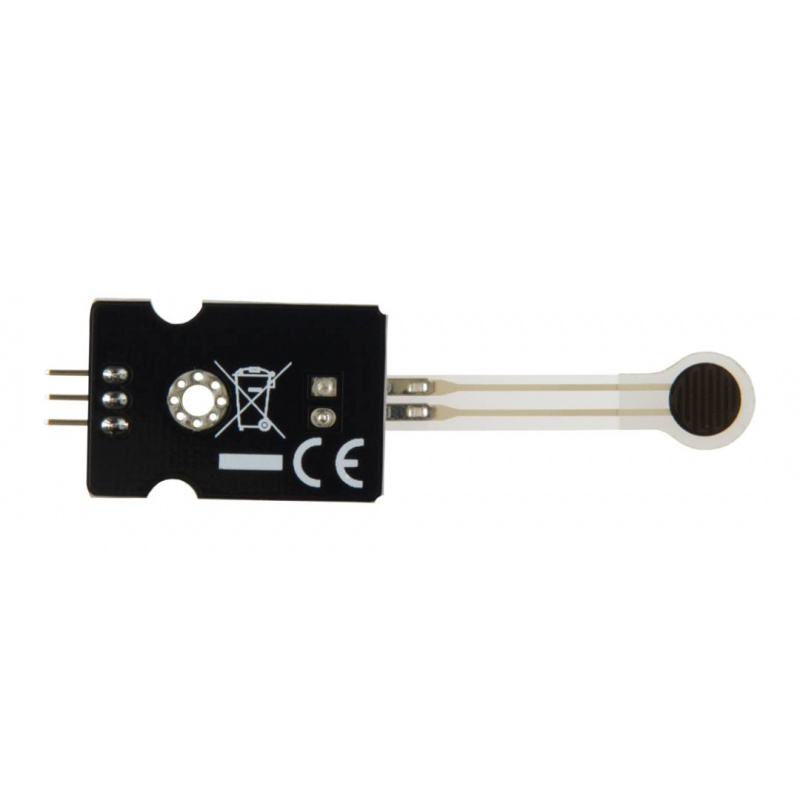

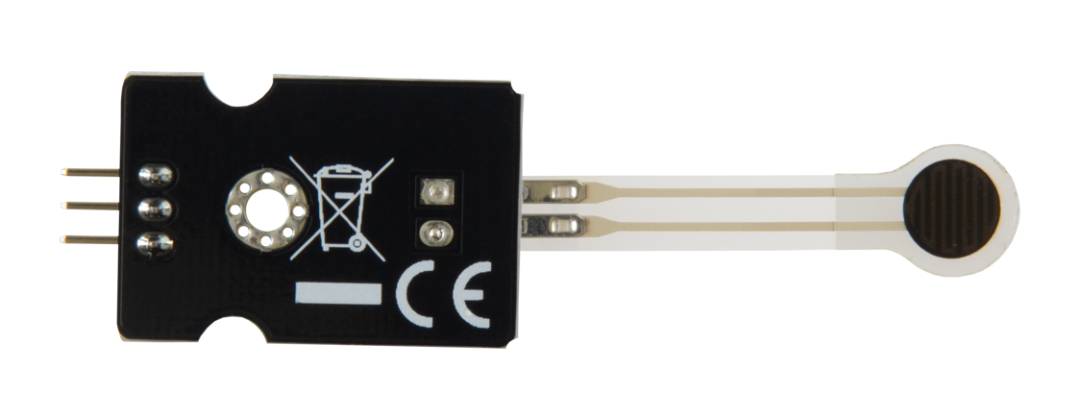

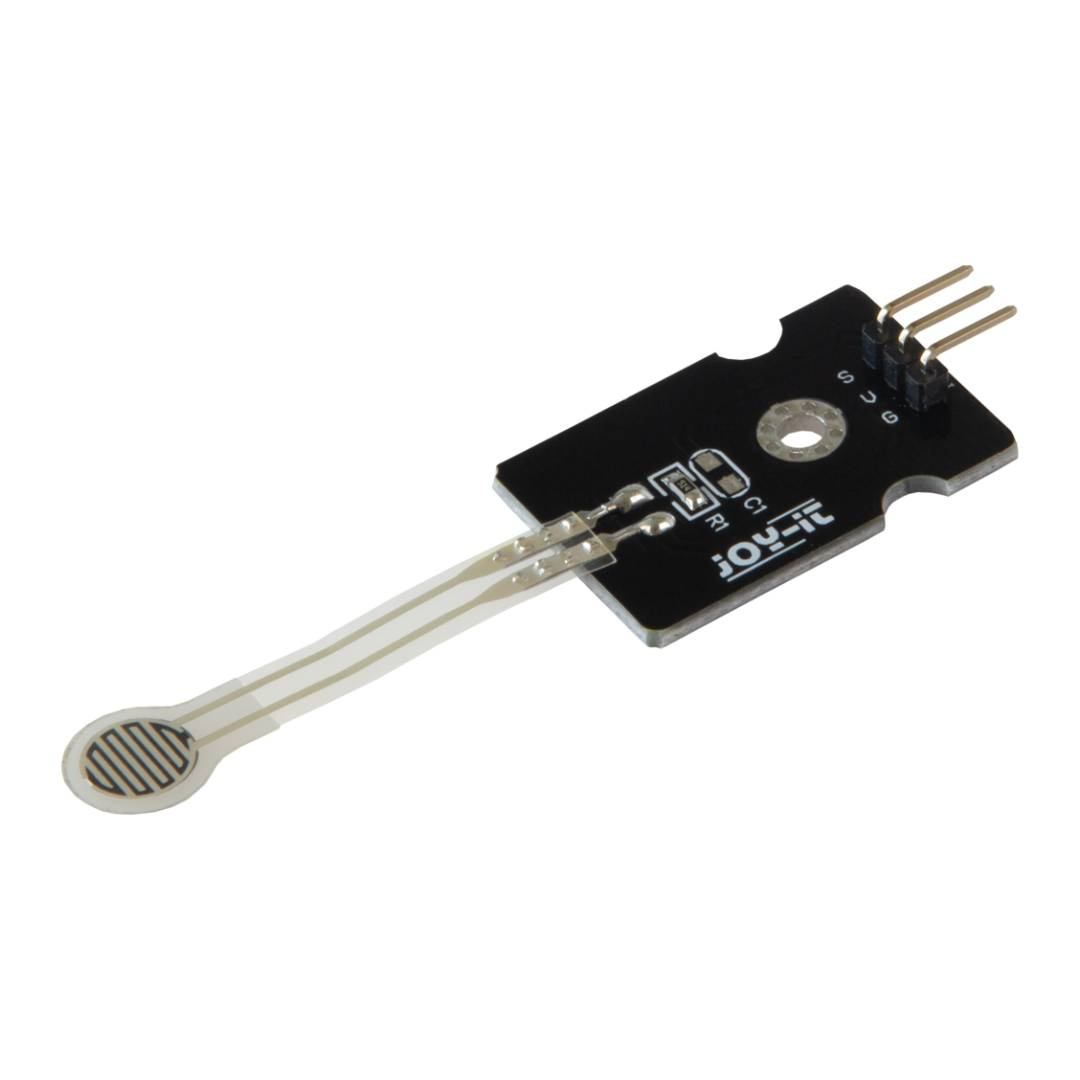

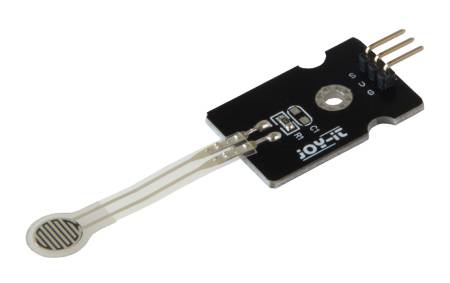

Czujnik siły nacisku - 10 kg okrągły 7,5 mm - Joy-IT SEN-Pressure10.

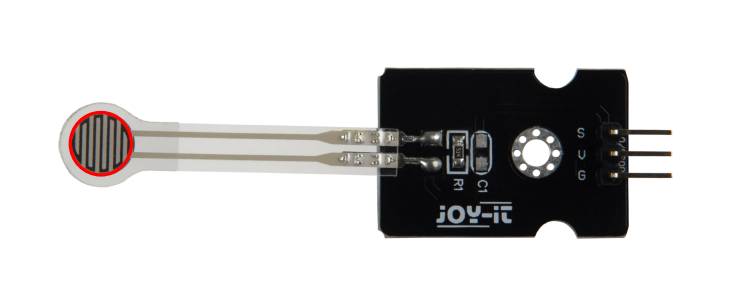

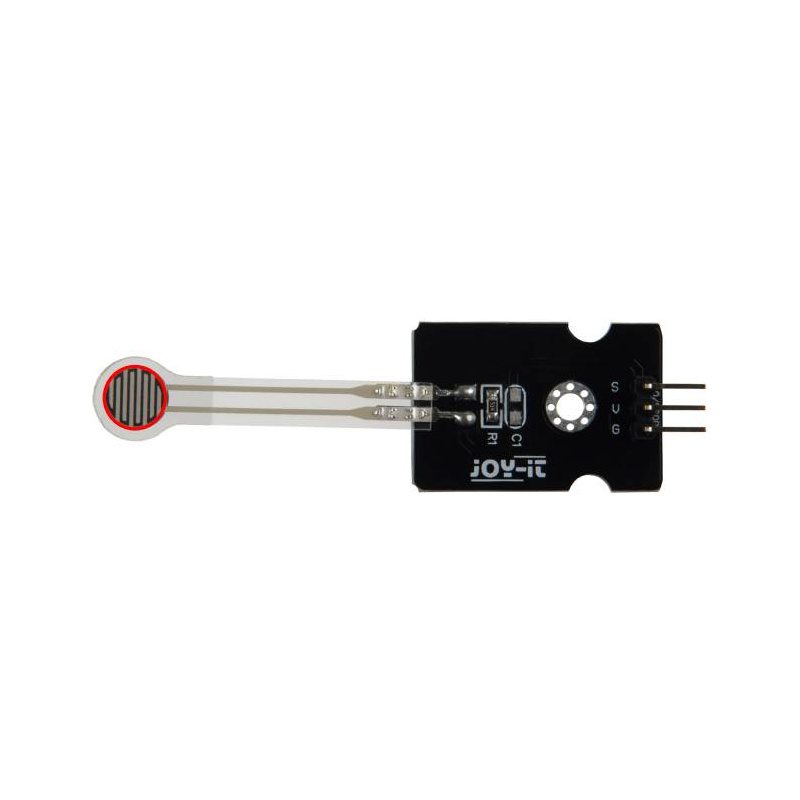

Część służąca do pomiarów (oznaczona na czerwono) ma 7,5 mm średnicy.
Główne cechy czujnika
- Zakres pomiarowy od 0 kg do 10 kg: możliwość pomiaru nacisku i obciążenia w szerokim zakresie
- Analogowe wyjście napięciowe: łatwy odczyt danych przez mikrokontrolery i moduły ADC
- Wysoka czułość pomiarowa: szybka reakcja na zmiany nacisku
- Elastyczna konstrukcja: możliwość montażu w niestandardowych projektach i urządzeniach mobilnych
- Wodoodporna powierzchnia sensora: większa odporność na warunki środowiskowe
- Brak zakłóceń elektrostatycznych i magnetycznych: stabilna praca w różnych aplikacjach
- Krótki czas reakcji poniżej 1 ms: szybkie wykrywanie zmian nacisku
- Wysoka trwałość: żywotność do około 1 000 000 pomiarów
Wyprowadzenia i sposób podłączenia czujnika nacisku
Czujnik SEN-Pressure10 wyposażono w trzy piny umożliwiające szybkie podłączenie do systemów mikroprocesorowych. Wyprowadzenie "+" służy do zasilania modułu napięciem od 3,3 V do 5 V, pin "I" odpowiada za masę układu, natomiast pin "S" przekazuje analogowy sygnał pomiarowy zależny od poziomu nacisku. Sensor może zostać bezpośrednio podłączony do wejść analogowych Arduino lub innych kompatybilnych mikrokontrolerów. W przypadku Raspberry Pi konieczne jest zastosowanie przetwornika ADC, ponieważ platforma nie posiada natywnych wejść analogowych.

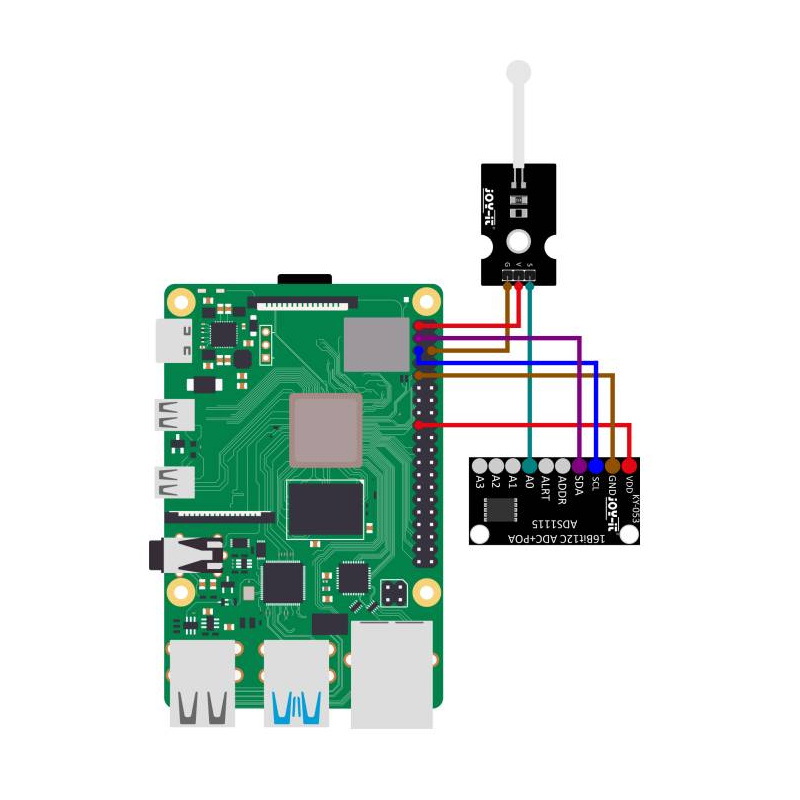

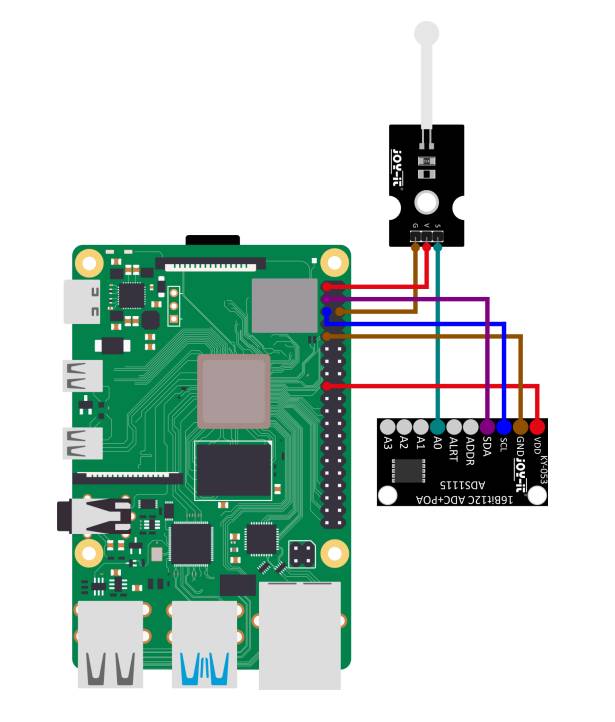

Raspberry Pi nie posiada wejść analogowych, więc konieczne jest użycie przetwornika analogowo-cyfrowego.

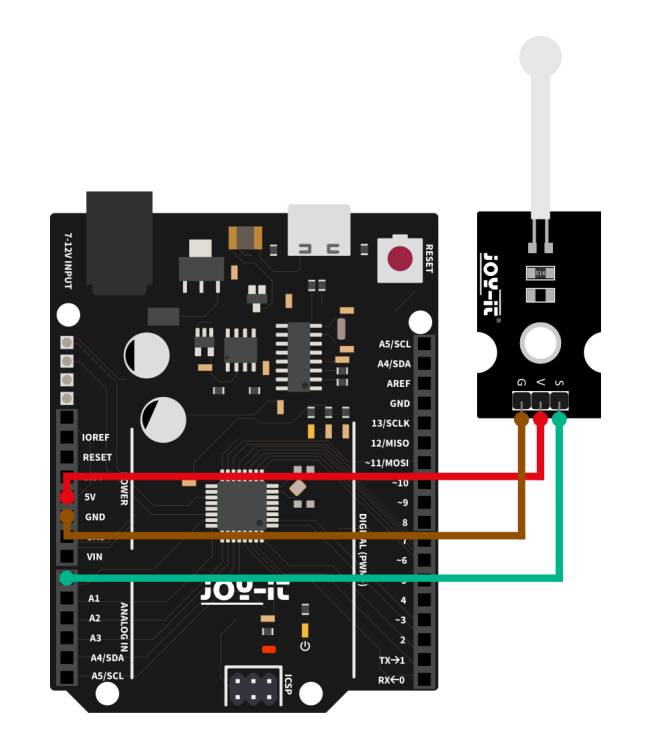

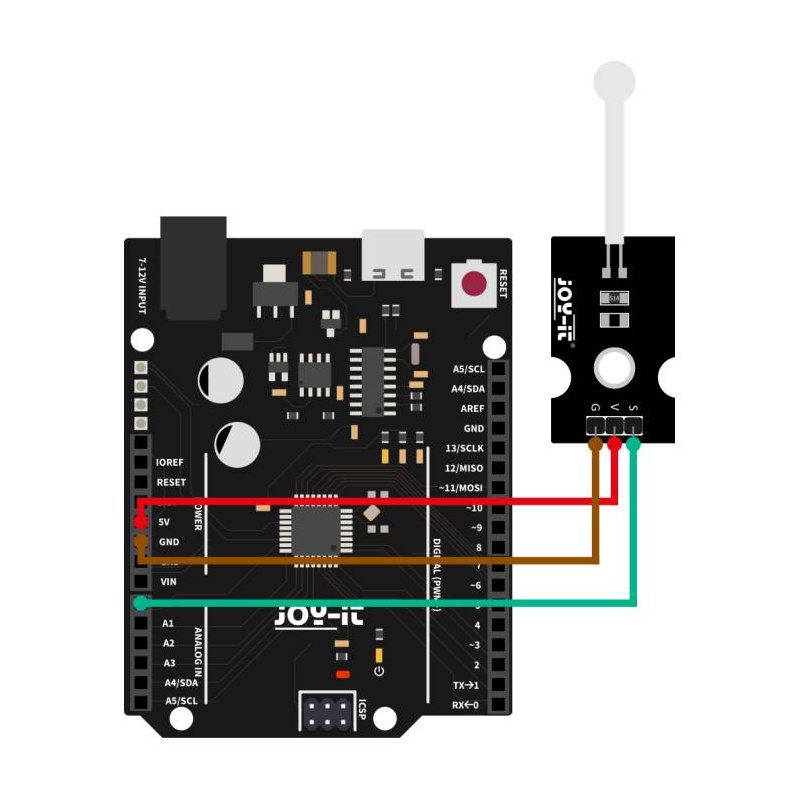

W przypadku Arduino czujnik można podłączyć bezpośrednio do wejścia analogowego.
Kompatybilność i programowanie czujnika
SEN-Pressure10 współpracuje z popularnymi środowiskami programistycznymi wykorzystywanymi w projektach embedded i IoT. Moduł może być obsługiwany za pomocą Arduino IDE, bibliotek Python dla Raspberry Pi, CircuitPython oraz MicroPython. Producent udostępnia przykładowe programy umożliwiające pomiar napięcia oraz obliczanie zmian rezystancji sensora na podstawie danych analogowych. Dzięki prostemu interfejsowi analogowemu możesz tworzyć własne systemy detekcji nacisku, inteligentne przyciski, interfejsy dotykowe lub układy monitorowania obciążenia. Sensor sprawdzi się zarówno w projektach edukacyjnych, jak i zaawansowanych rozwiązaniach robotycznych oraz automatyce przemysłowej.
Specyfikacja techniczna czujnika
- Zakres pomiarowy: od 0 kg do 10 kg
- Typ wyjścia: analogowe napięciowe
- Napięcie pracy: od 3,3 V do 5 V
- Punkt aktywacji nacisku: od 200 g do 250 g
- Dokładność pomiaru: ± 2,5%
- Czas reakcji: poniżej 1 ms
- Czas powrotu: poniżej 15 ms
- Grubość warstwy pomiarowej: poniżej 0,25 mm
- Średnica powierzchni pomiarowej: 7,5 mm
- Temperatura pracy: od -20°C do 60°C
- Trwałość: około 1 000 000 pomiarów
- Kompatybilność: Arduino, Raspberry Pi, ESP32 i inne platformy
- Wodoodporność: tak
- Wymiary: 75 x 20 x 9 mm
Zawartość zestawu
- 1x Czujnik nacisku SEN-Pressure10
Sensor sprawdzi się w projektach robotycznych, interfejsach dotykowych, systemach bezpieczeństwa, inteligentnych matach naciskowych oraz rozwiązaniach IoT wymagających szybkiej i precyzyjnej detekcji nacisku.
