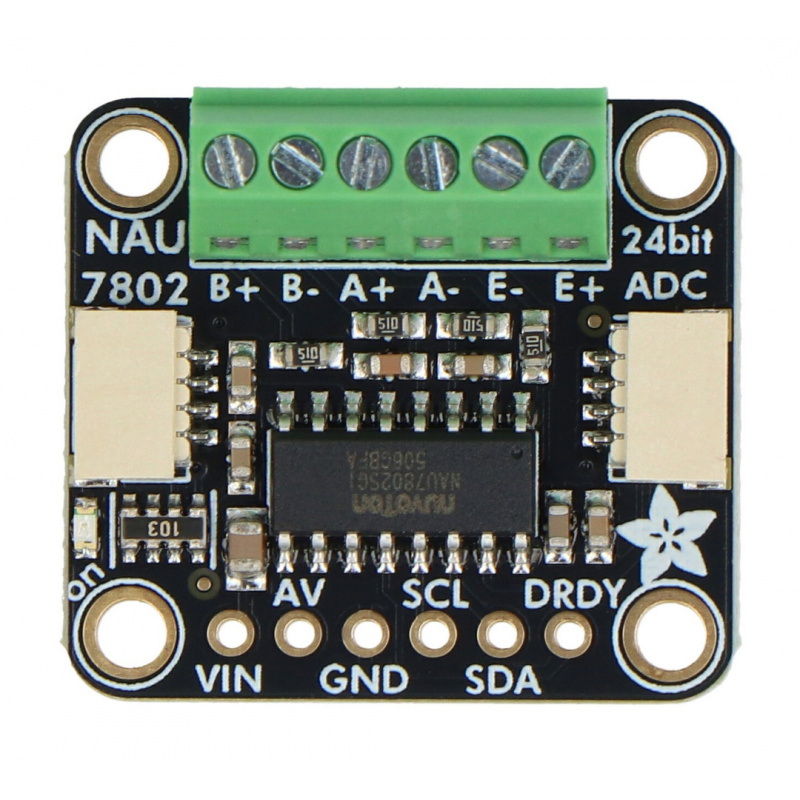

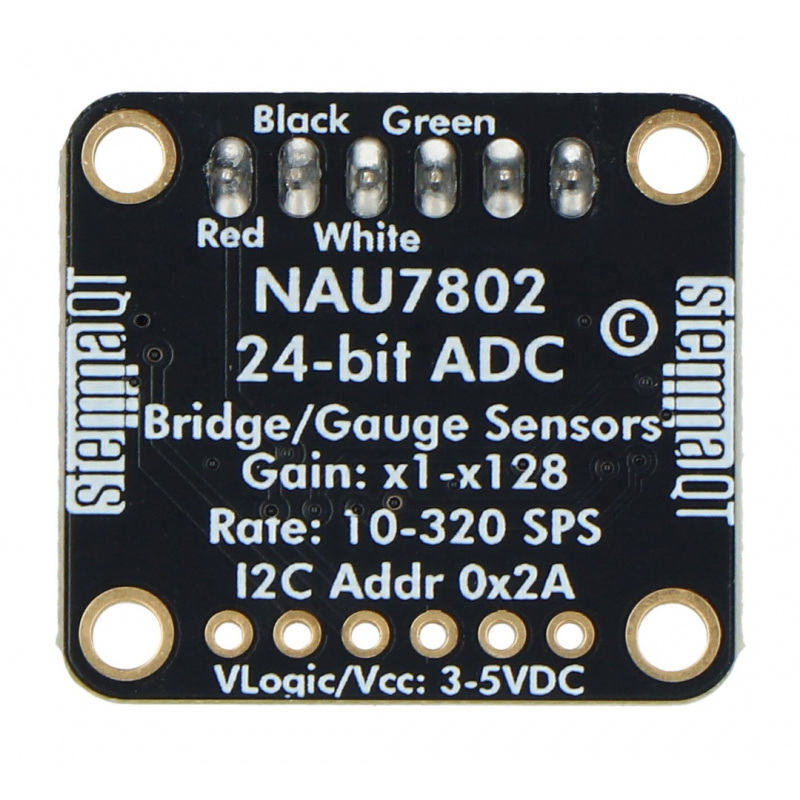

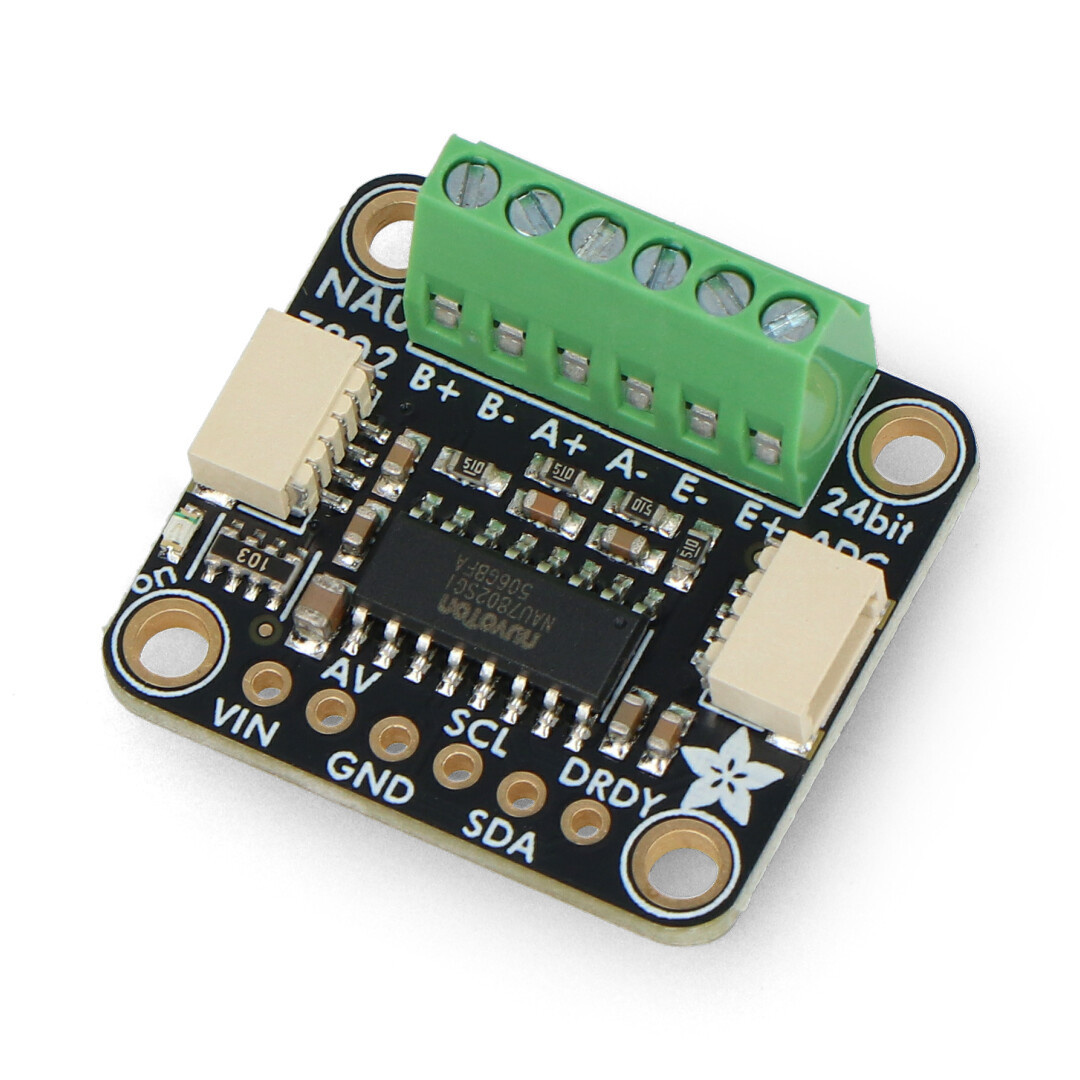

Moduł do belek tensometrycznych - z przetwornikiem ADC 24-bit NAU7802 - STEMMA QT / Qwiic - Adafruit 4538

Indeks: ADA-21578
Moduł firmy Adafruit wyposażony w układ NAU7802, który umożliwia odczytywanie danych z belek tensometrycznych. Zawiera 24-bitowy różnicowy przetwornik ADC o bardzo wysokiej rozdzielczości, z dodatkowym wzmocnieniem i obwodami kalibracyjnymi. Po podłączeniu modułu do płytki mikrokontrolera można odczytywać zmianę rezystancji belki, a po kalibracji można dokonać dokładnego pomiaru wagi.
Moduł do belek tensometrycznych - z przetwornikiem ADC 24-bit NAU7802 - STEMMA QT / Qwiic -...
36,90 zł
30,00 zł netto
Zapłać później
Towar w trakcie przyjęcia - dostępny w ciągu kilku dni
Oczekiwanie na dostawę
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Moduł do belek tensometrycznych - z przetwornikiem ADC 24-bit NAU7802 - STEMMA QT / Qwiic - Adafruit 4538

Moduł firmy Adafruit wyposażony w układ NAU7802, który umożliwia odczytywanie danych z belek tensometrycznych. Zawiera 24-bitowy różnicowy przetwornik ADC o bardzo wysokiej rozdzielczości, z dodatkowym wzmocnieniem i obwodami kalibracyjnymi. Po podłączeniu modułu do płytki mikrokontrolera można odczytywać zmianę rezystancji belki, a po kalibracji można dokonać dokładnego pomiaru wagi. Płytka została wyposażona w złącza Qwiic, pola do wlutowania złącz śrubowych oraz wyprowadzenia w postaci pól lutowniczych do listwy doldpin.

Produkt kompatybilny z Raspberry Pi i Arduino!

Sprawdź także przewodnik użytkownika przygotowany przez producenta!

Zawartość zestawu.


Zawartość zestawu.

Specyfikacja techniczna moduł

  • Przeznaczenie: moduł do belek tensometrycznych
  • Wbudowany układ: NAU7802
  • Napięcie zasilania płytki: od 3 V do 5 V DC
  • Konwerter ADC: dwukanałowy, 24-bit
  • Wbudowane obwody kalibracyjne
  • Wbudowany regulator VDDA dla wewnętrznego obwodu analogowego lub zewnętrznego czujnika wagowego
  • Szum RMS:
    • 50 nV przy szybkości wyjściowej danych 10 SPS i wzmocnieniu PGA 128
    • 150 nV przy szybkości wyjściowej danych 80 SPS i wzmocnieniu PGA 128
  • Programowalny zysk PGA: od 1 do 128
  • Programowalny zakres danych wyjściowych ADC
  • Zakres zewnętrznego napięcia odniesienia różnicy od 0,1 V do 5 V
  • Niskie zużycie energii i programowalne opcje zarządzania zasilaniem: do 1 uA w stanie spoczynku
  • Wyprowadzenia: 2x złącze Qwiic / pola lutownicze
  • Wymiary płytki: 25,3 x 23 x 4,5 mm
  • Masa: 2,3 g

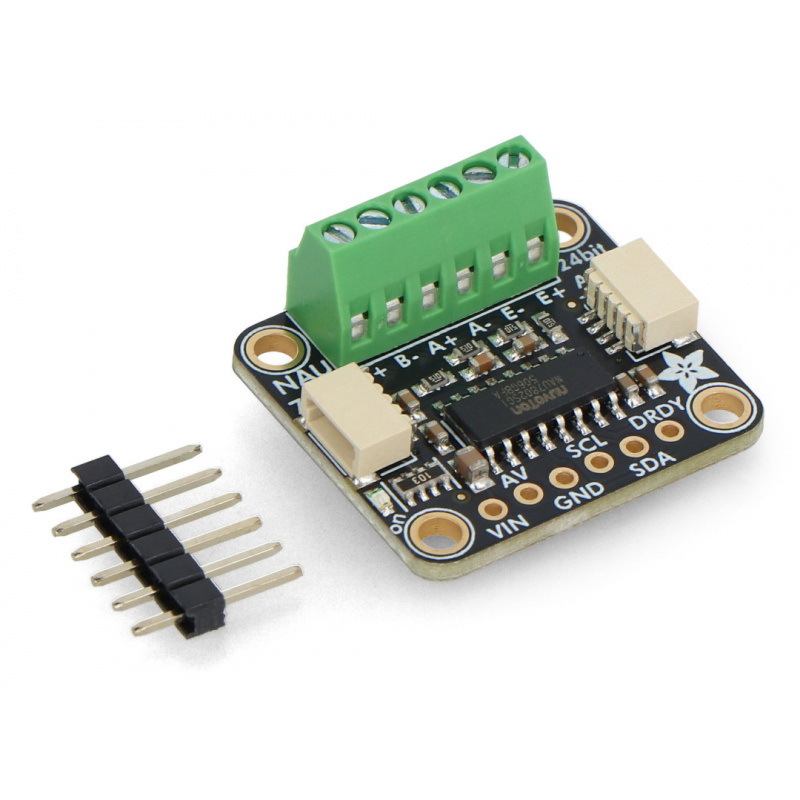

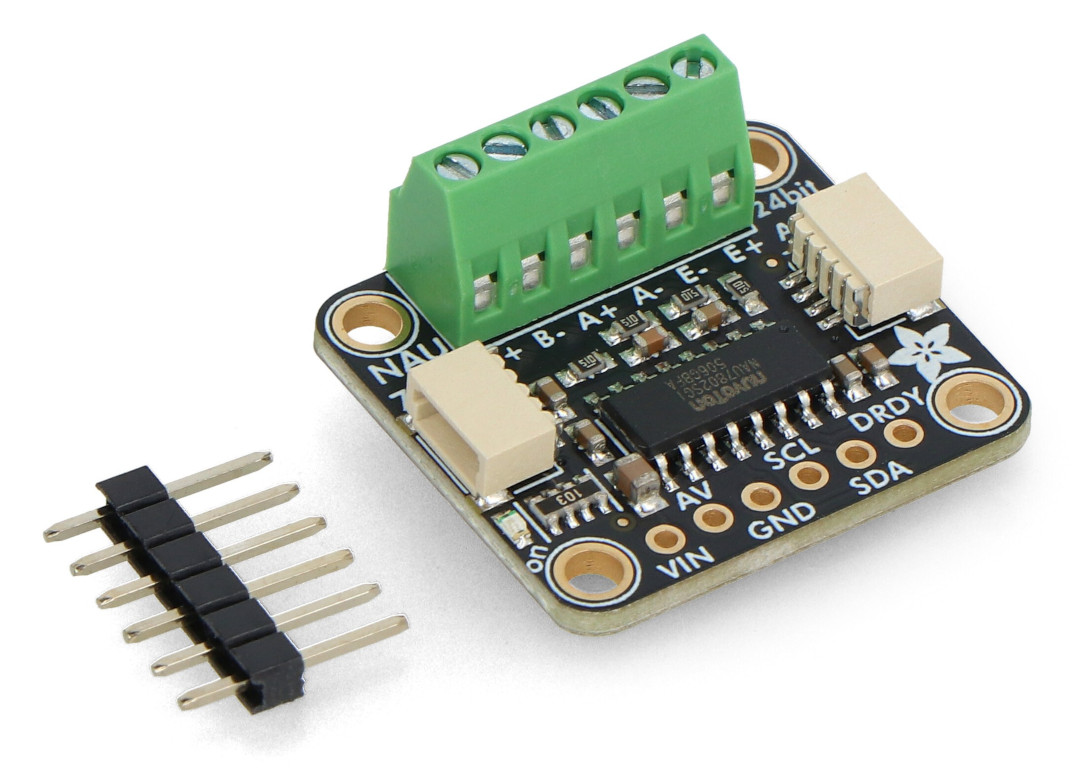

Zawartość zestawu

  • Moduł do belek tensometrycznych - z przetwornikiem ADC 24-bit NAU7802 - STEMMA QT / Qwiic - 1 sztuka
  • Listwa goldpin 1x6 - raster 2,54 mm - 1 sztuka
  • Złącze śrubowe 1x2 pin - 2 sztuki

W naszej ofercie znajdziesz także belki tensometryczne - sprawdź!

Szerokość opakowania 8 cm
Wysokość opakowania 1 cm
Głębokość opakowania 12 cm
Masa opakowania 0.006 kg
