Opis produktu: S13V20F5 - przetwornica step-up/step-down - 5V 2A - Pololu 4085
Niewielka przetwornica napięcia step-up / step-down o napięciu wyjściowym wynoszącym 5 V oraz wydajności prądowej 2 A. Moduł zasilany napięciem w zakresie od 2,8 V do 22 V. Przetwornice step-up / step-down wykorzystywane są w projektach, w których występują zmiany napięcia spowodowane np. wykorzystaniem akumulatorów. Wydajność regulatora wynosi od 85% do 95% i może dostarczyć od 1 A do 2,5 A w zależności od napięcia wejściowego. Moduł posiada blokadę podnapięciową, zabezpieczenie nadnapięciowe wyjścia oraz zabezpieczenie nadprądowe. Funkcja wyłączania przy zbyt wysokiej temperaturze pomaga również zapobiegać uszkodzeniom spowodowanym przegrzaniem, a funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe podczas uruchamiania.

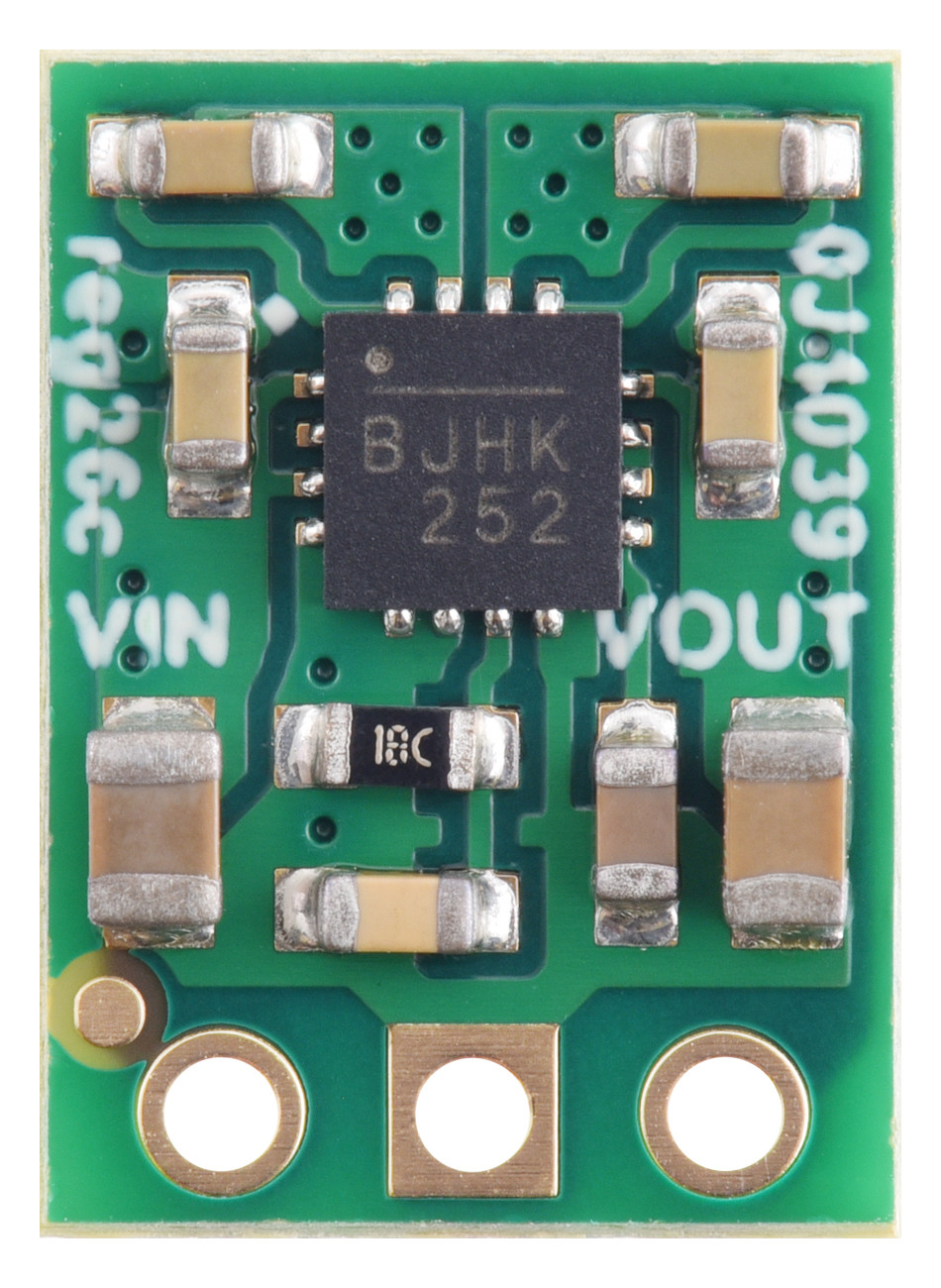

Przetwornica step-up / step-down 5 V / 2 A.
Przetwornica 5 V / 2 A.Główne cechy przetwornicy step-up / step-down
- Napięcie wejściowe: od 2,8 V do 22 V
- Napięcie wyjściowe: 5 V z dokładnością 3%
- Typowy maksymalny prąd wyjściowy: od 1 A do 2,5 A, w zależności od napięcia wejściowego
- Typowa sprawność: od 85% do 95%, w zależności od napięcia wejściowego i obciążenia
- Typowy prąd spoczynkowy: od 10 mA do 20 mA bez obciążenia
- Blokada podnapięciowa wejścia i zabezpieczenie przeciwprzepięciowe wejścia
- Funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe
- Ograniczenie prądu wyjściowego do 5 A
- Zabezpieczenie nadprądowe i odcięcie przed przegrzaniem
- Stała częstotliwość przełączania: ~500 kHz
- Kompaktowy rozmiar: 8,9 x 12,1 x 5,6 mm
Wyprowadzenia modułu

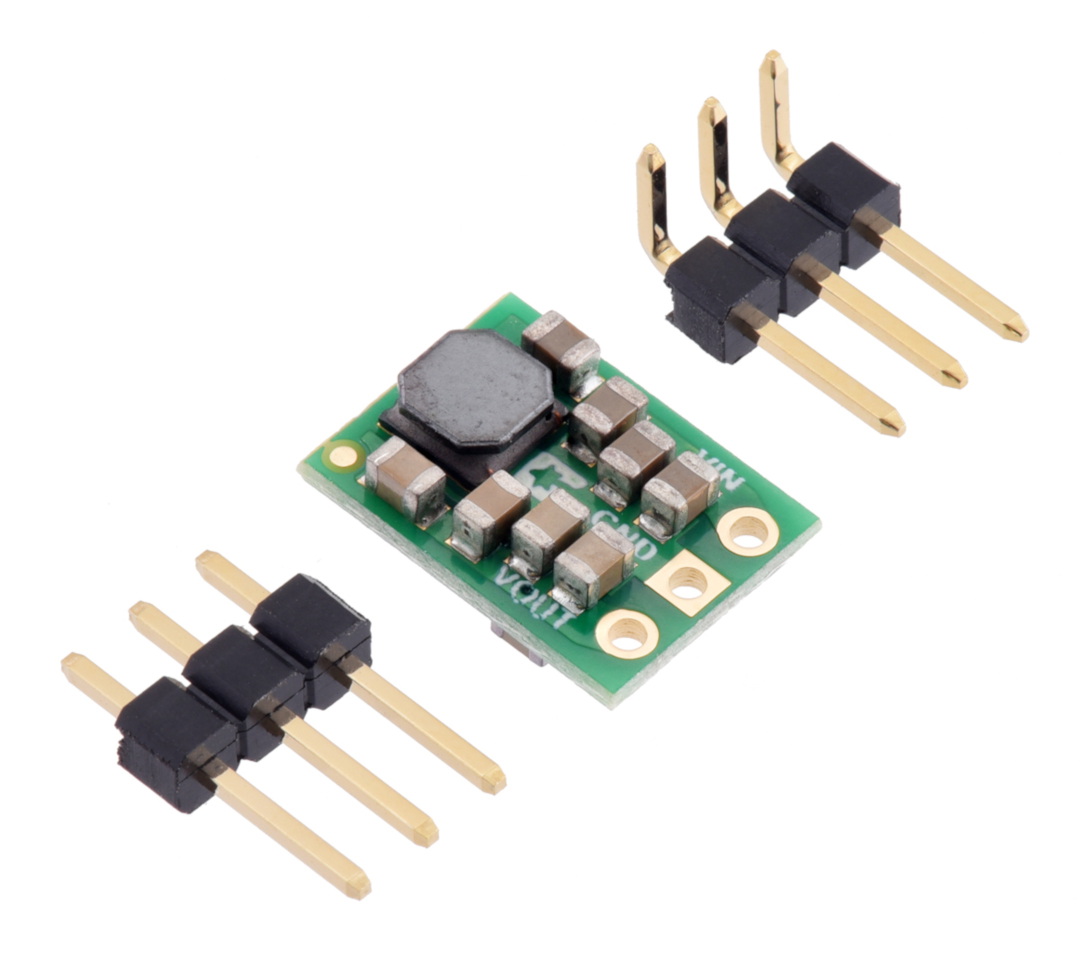

Moduł posiada trzy wyprowadzenia: napięcie wejściowe (VIN), masa (GND) oraz napięcie wyjściowe (VOUT). Przez złącze napięcia wejściowego (VIN) dostarczane jest do przetwornicy zasilanie o napięciu od 2,8 V do 22 V. Złącze VOUT to wyjście napięcia 5 V z przetwornicy. W zestawie znajduje się listwa goldpin do samodzielnego wlutowania. Za jej pomocą można moduł wpiąć bezpośrednio w płytkę stykową.

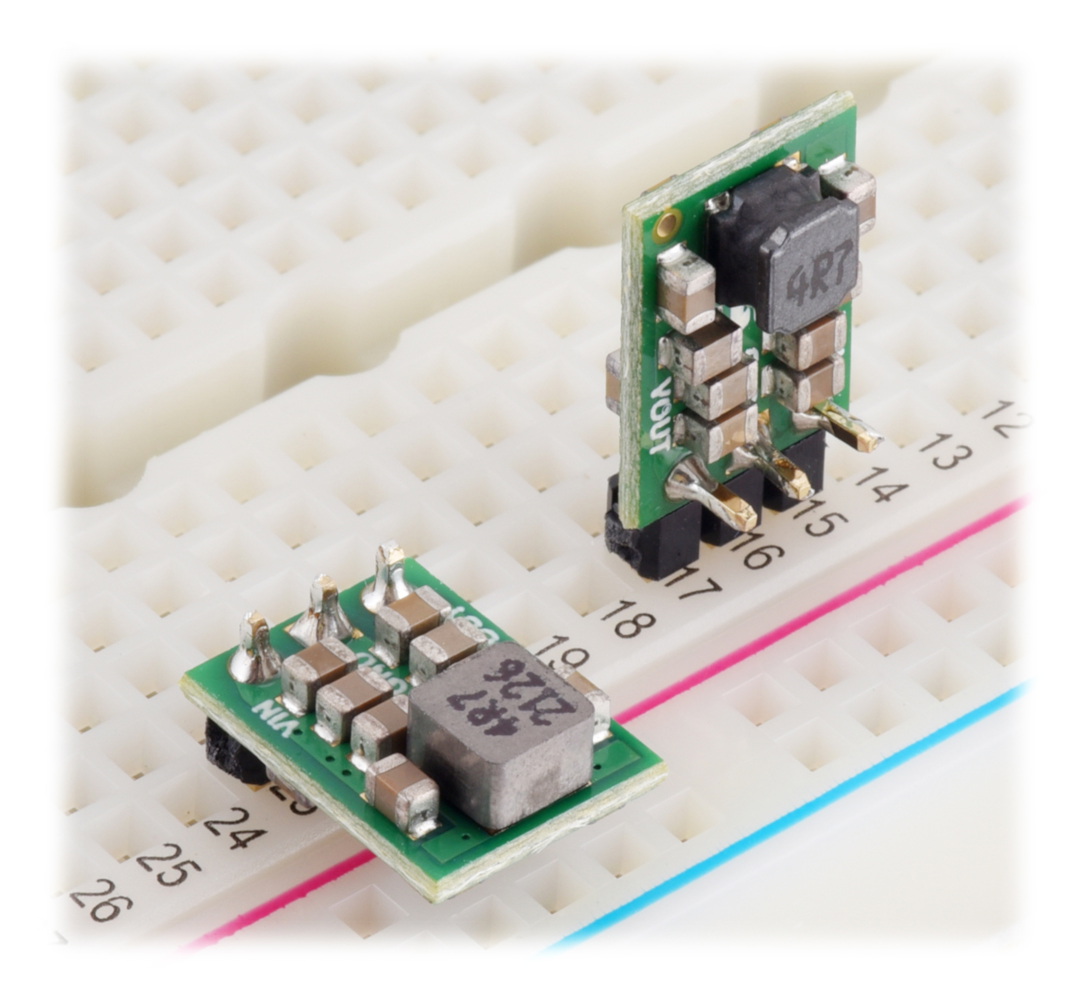

Przetwornica wpięta w płytkę stykową.

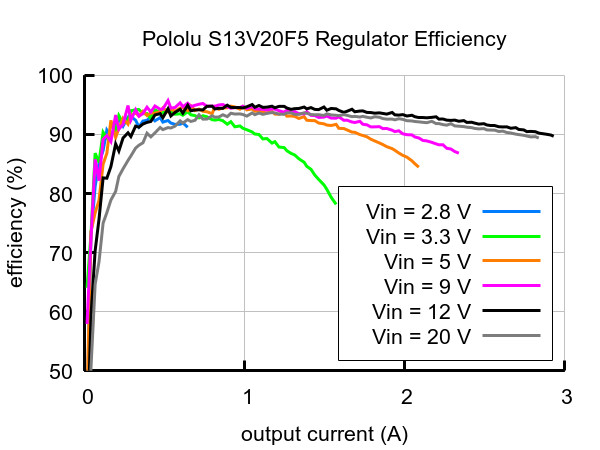

Wydajność przetwornicy Pololu.Typowa wydajność przetwornicy
Sprawność modułu regulatora napięcia oznaczana jest jako (wyjście zasilania) / (wejście zasilania), jest ona ważną miarą jej wydajności, zwłaszcza gdy chodzi o żywotność akumulatora lub wytwarzanie ciepła.
Maksymalny ciągły prąd wyjściowy
Osiągany przez przetwornicę maksymalny prąd wyjściowy zależny jest od napięcia wejściowego, a także innych czynników, takich jak temperatura otoczenia, przepływ powietrza i pochłanianie ciepła. Wykres pokazuje maksymalne prądy wyjściowe, które regulator może dostarczyć w sposób ciągły w temperaturze pokojowej, bez przepływu powietrza i dodatkowego odprowadzenia ciepła.

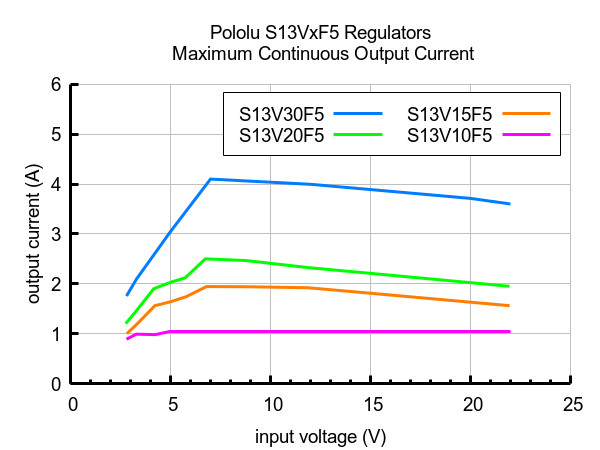

Maksymalny prąd wyjściowy.

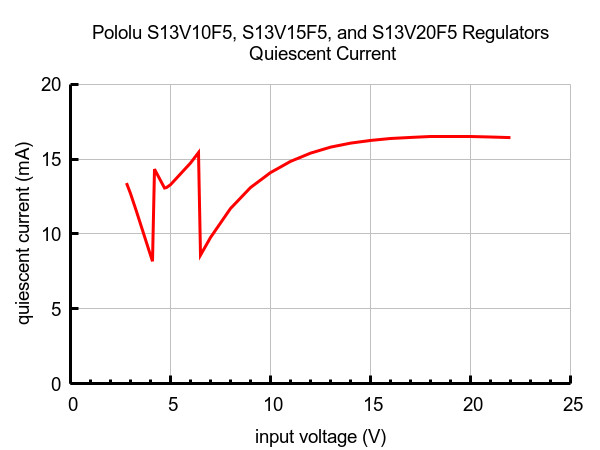

Pobór prądu.Prąd spoczynkowy układu
Prąd spoczynkowy to prąd, który przetwornica wykorzystuje do zasilania samej siebie, a wykres pokazuje to jako napięcie wejściowe.
Specyfikacja modułu przetwornicy step-up / step-down Pololu
- Napięcie wejściowe: od 2,8 V do 22 V
- Napięcie wyjściowe: 5 V
- Ciągły prąd wyjściowy: typowy 2 A
- Maksymalny prąd spoczynkowy: 20 mA

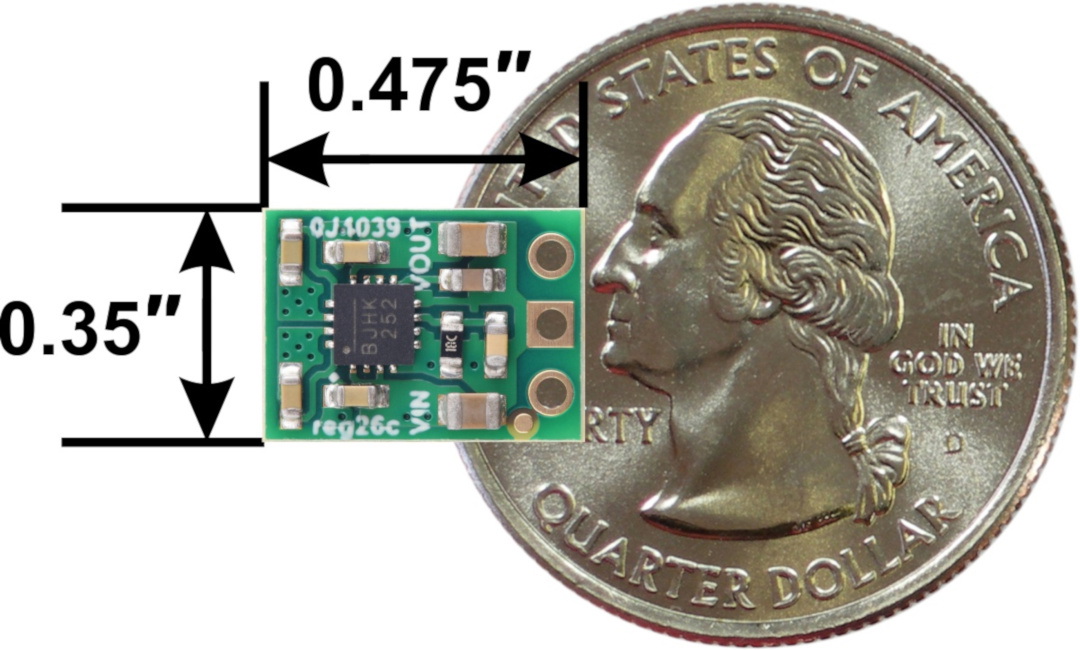

- Wymiary: 8,9 x 12,1 x 5,6 mm
- Masa: 0,8 g
W zestawie również złącza goldpin.
