Opis produktu: S13V25F15 - przetwornica step-up / step-down - 15 V 2,5 A - Pololu 4985
Przetwornica step-up / step-down Pololu S13V25F15 jest zaawansowanym urządzeniem elektronicznym, które efektywnie przetwarza napięcie wejściowe w zakresie od 2,8 V do 22 V, zapewniając stabilną wartość napięcia 15 V na wyjściu z dokładnością 4%. Zapewnia wysoką efektywność od 85% do 95% oraz cechuje się niewielkimi wymiarami modułu. Przetwornica jest wyposażona w ochronę przed odwrotnym napięciem do 20 V, zabezpieczenie przed przeciążeniem oraz funkcję miękkiego startu. Ponadto, oferuje możliwość przełączenia w stan niskiego poboru mocy z prądem poniżej 10 µA na wolt.

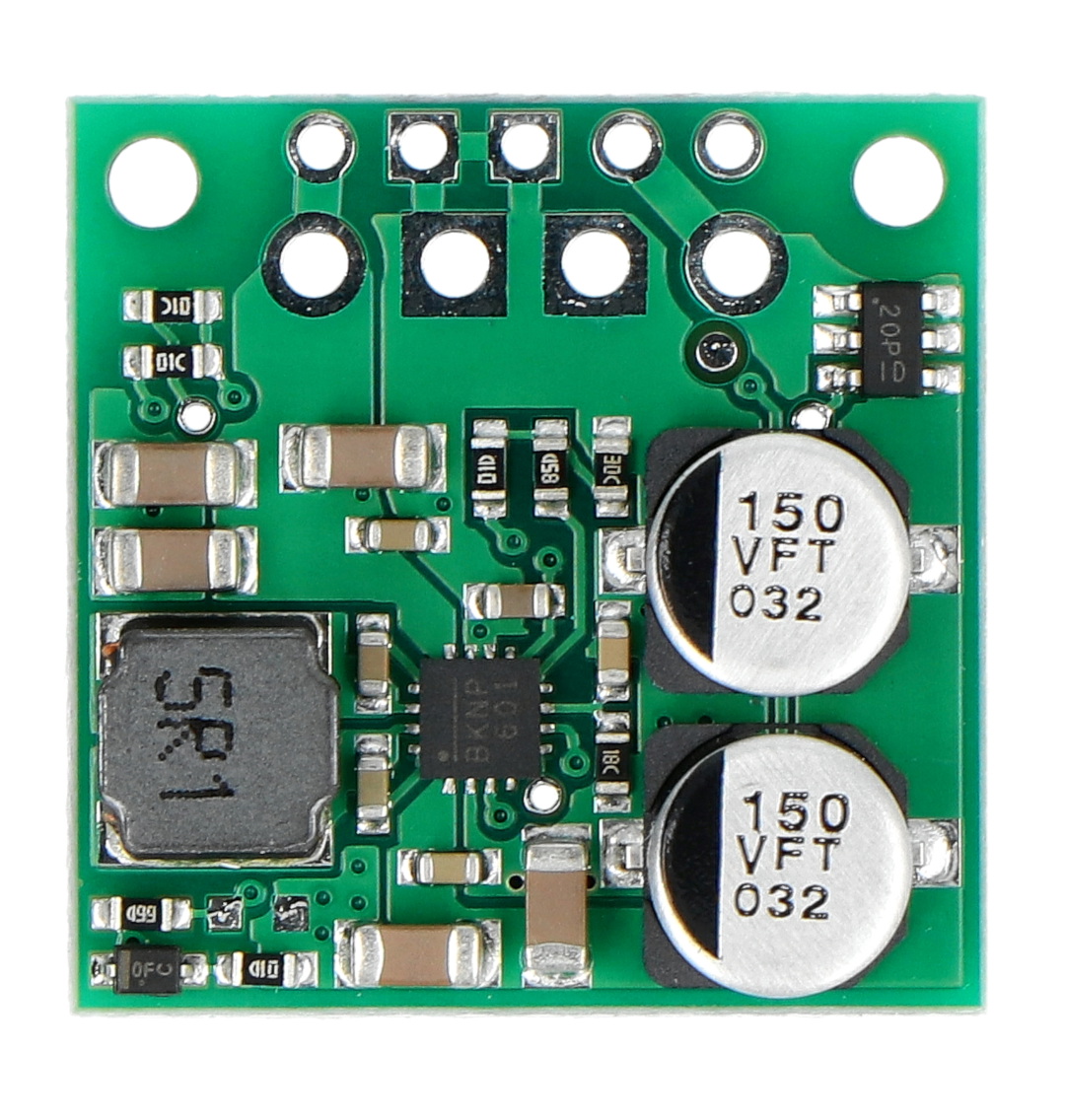

S13V25F15 - przetwornica step-up / step-down - 15 V 2,5 A - Pololu 4985.
Urządzenie przetwarza szeroki zakres napięcia wejściowego i ustala stałą wartość 15 V.
Główne cechy przetwornicy
- Skutecznie przetwarza napięcia wejściowe od 2,8 V do 22 V na stabilne 15 V
- Oferuje typową sprawność od 85% do 95% w zależności od napięcia wejściowego i obciążenia
- Pozwala na pracę z maksymalnym, ciągłym prądem wyjściowym od 0,5 A do 3 A
- Cechuje się prądem spoczynkowym wynoszącym od 10 mA do 45 mA
- Zabezpiecza przed odwrotnym napięciem oraz przeciążeniem
- Zapewnia funkcję soft-start, która ogranicza prąd rozruchowy
- Umożliwia wejście w stan niskiego poboru mocy z prądem jałowym od 2 µA do 10 µA na wolt
- Posiada zabezpieczenia podnapięciowe i przepięciowe na wyjściu
- Charakteryzuje się kompaktowymi wymiarami, idealnymi do zastosowań z ograniczoną przestrzenią
- Zapewnia stabilne działanie przy stałej częstotliwości przełączania około 500 kHz
Zastosowania przetwornicy
Przetwornica Pololu S13V25F15 jest idealna do zastosowań wymagających stabilizacji napięcia na podstawie szerokiego zakresu dostarczanych napięć wejściowych. Można go wykorzystać w systemach bateryjnych, robotyce, urządzeniach przenośnych oraz wszędzie tam, gdzie konieczne jest dostarczenie stabilnego napięcia 15 V z różnych źródeł.
Przetwornica nadaje się do zastosowań z nieustabilizowanym napięciem.

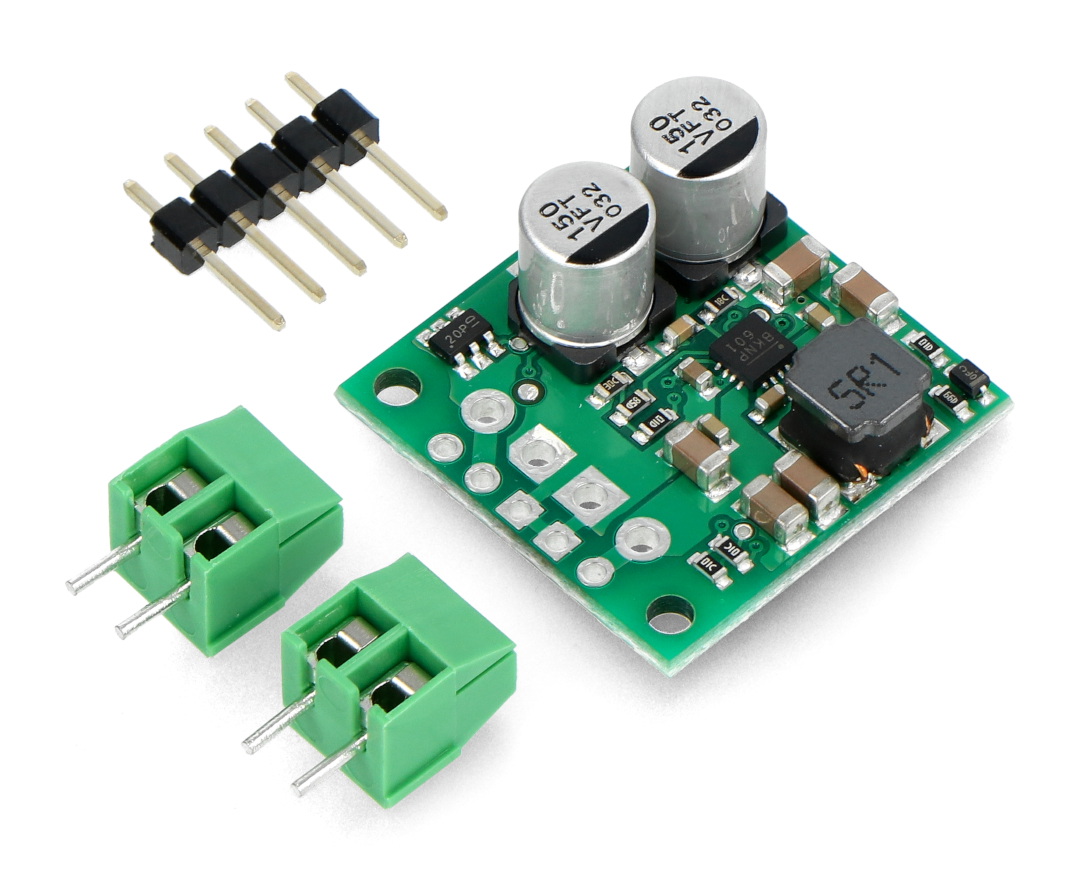

Elementy wchodzące w skład zestawu.
Dostępne zabezpieczenia
Przetwornica napięcia S13V25F15 posiada zaawansowane zabezpieczenia, gwarantując bezpieczeństwo i niezawodność użytkowania urządzenia. Istotną funkcją zabezpieczającą jest ochrona przed odwróceniem napięcia do 20 V, która chroni urządzenie przed potencjalnym uszkodzeniem w przypadku nieprawidłowego podłączenia. Urządzenie oferuje także zabezpieczenia nadprądowe, które chronią układ przed uszkodzeniem układu zbyt wysoką wartością natężenia prądu oraz zapewnia ochronę przed przegrzaniem za pomocą wbudowanego zabezpieczenia termicznego.
Wyprowadzenia przetwornicy S13V2515
Regulator posiada dwa zestawy otworów przelotowych: pięć mniejszych otworów ułożonych w odstępach 0,1'' wzdłuż krawędzi płytki (dla kompatybilności ze standardowymi płytkami stykowymi i złączami wykorzystującymi rozstaw 0,1'' między pinami) oraz cztery większe otwory przeznaczone do zacisków śrubowych o rozstawie 3,5 mm.
- VOUT - napięcie wyjściowe 15 V
- GND - masa układu
- VIN - napięcie wejściowe od 2,8 V do 22 V
- EN - umożliwia sterowanie pracą regulatora poprzez ustawienie go w stanie niskim lub wysokim
Wyprowadzenia przetwornicy S13V2515.
Produkt posiada szereg zabezpieczeń ochronnych.
Specyfikacja techniczna przetwornicy S13V2515
- Typ urządzenia: przetwornica step-up / step-down
- Napięcie wejściowe: od 2,8 V do 22 V
- Napięcie wyjściowe: 15 V (z dokładnością 4%)
- Typowy maksymalny prąd wyjściowy w trybie ciągłym: 2,5 A
- Zakres maksymalnego prądu wyjściowego w trybie ciągłym: od 0,5 A do 3 A, w zależności od napięcia wejściowego, temperatury i innych czynników
- Maksymalny prąd wyjściowy: 5,1 A
- Zakres prądu spoczynkowego: od 10 mA do 45 mA (od 2 µA do 10 µA , jeśli urządzenie zostanie wyłączone)
- Częstotliwość przełączania: ok. 500 kHz
- Sprawność układu: od 85% do 95%
- Zabezpieczenia: przed odwrotnym napięciem do 20 V, przeciążeniem, przepięciem, podnapięciem i przegrzaniem
- Wymiary: 22,9 x 22,9 x 9,7 mm
