S7V7F5 - przetwornica step-up/step-down - 5V 1A - Pololu 2119

Indeks: PLL-00941 EAN: 5904422305741

Miniaturowy moduł przetwornicy impulsowej zasilany napięciem z zakresu: od 2,7 V do 11,8 V. Napięcie wyjściowe ustawione jest na 5 V. Maksymalny prąd 1 A. Wymiary: 9 x 12 x 3 mm.

S7V7F5 - przetwornica step-up/step-down - 5V 1A - Pololu 2119
33,90 zł
27,56 zł netto
Zapłać później
Producent: Pololu

Opis produktu: S7V7F5 - przetwornica step-up/step-down - 5 V 1 A - Pololu 2119

Przetwornica służy do zasilania obwodów pracujących z napięciem 5 V. Układ posiada szeroki zakres napięć wejściowych, co sprawia, że doskonale sprawdza się w konstrukcjach zasilanych przy pomocy baterii. Zastosowanie S7V7F5 zapewnia stabilność zasilania podczas całego cyklu rozładowywania akumulatora. W celu podniesienia niezawodności moduł wyposażony został w zabezpieczenie przeciw zwarciowe oraz układ automatycznego odcięcia zasilania gdy przekroczona zostanie dopuszczalna temperatura pracy.

Sposób użycia

Moduł jest niezwykle prosty w obsłudze, posiada trzy podstawowe wyprowadzenia:

  • VIN - napięcie wejściowe z zakresu 2,7 V - 11,8 V. Przy niższym moduł nie załączy się, wyższe może uszkodzić układ.
  • GND - potencjał masy.
  • VOUT - napięcie wyjściowe 5 V.

Dopuszczalny zakres napięć wejściowych wynosi od 2,7 V do 11,8 V. Przy niższej wartości regulator nie załączy się. Wyższe napięcie może uszkodzić układ.

Napięcie wyjściowe ustawione zostało na 5 V, jednak może wynosić do 5,2 V przy braku lub niewielkim obciążeniu.

Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń to 2,54 mm (popularne złącza goldpin). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub wlutować w dedykowaną płytkę drukowaną.

S7V7F5 - przetwornica step-up/step-down - 5V 1A - Pololu 2119

S7V7F5 - przetwornica step-up/step-down - 5 V 1 A - Pololu 2119.

W naszej ofercie również zestaw do budowy ładowarki do smartfonów wraz z instrukcją on-line.

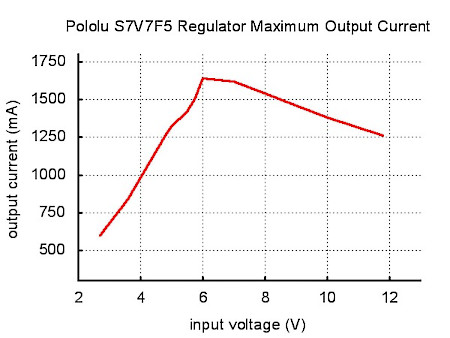

Maksymalny prąd wyjściowy w funkcji napięcia wejściowego.

Prąd wyjściowy

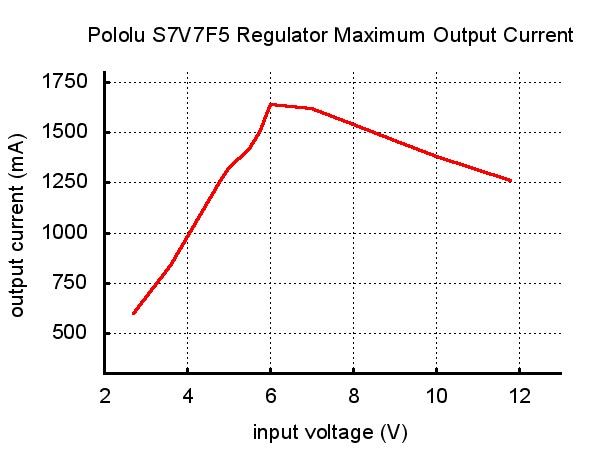

Maksymalne natężenie prądu jaki może płynąc przez układ zależy od wartości napięcia wejściowego. Zależność tą przedstaw wykres poniżej:

Sprawność

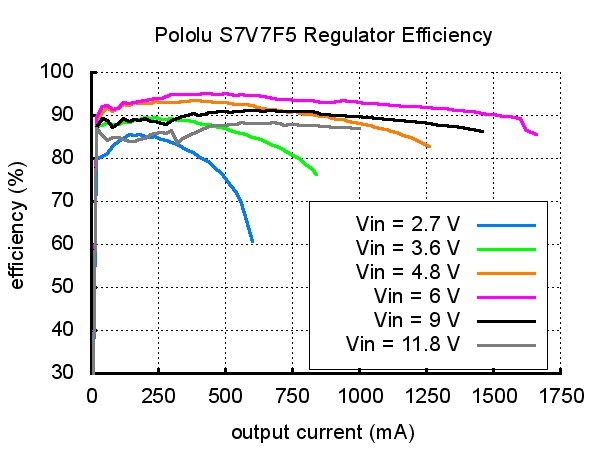

Parametr ten ma szczególne znaczenie przy zasilaniu bateryjnym, kiedy ważne jest aby układ działał jak najdłużej na pojedynczym ładowaniu. Sprawność przetwornicy zależy od natężenia przepływającego prądu oraz napięcia wejściowego (wykres poniżej). Średnio jest na poziomie 85-95%, co pozwala wykorzystać praktycznie maksimum energii z akumulatora.

Skoki napięcia (szpilki)

W obwodach elektronicznych prąd startowy może powodować występowanie tzw. szpilek czyli nagłych skoków napięcia do wartości powyżej ustalonego poziomu. Jeśli amplituda szpilki przekroczy wartość dopuszczalna regulatora, może on ulec zniszczeniu. Dlatego też, jeśli układ będzie zasilany napięciem powyżej 9V lub obciążenie będzie miało wysoką indukcyjność, zalecamy wlutowanie kondensatora o wartości 33 uF / 25 V lub wyższej jak najbliżej układu pomiędzy VIN a GND.

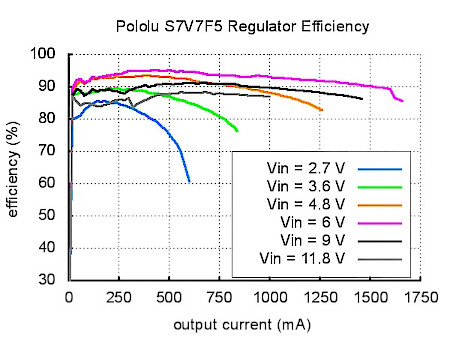

Sprawność przetwornicy w zależności od pobieranego prądu.

Specyfikacja

  • Napięcie wejściowe: od 2,7 V do 11,8 V
  • Maksymalny prąd wyjściowy:
    • 1 A (step-down)
    • 0,5 A (step-up)
  • Napięcie wyjściowe: 5 V
  • Zabezpieczenie temperaturowe
  • Wymiary: 9 x 12 x 3 mm
  • Masa: 0,5 g (bez złącz)
Długość 12 mm
Szerokość 9.0 mm
Wysokość 3 mm
Napięcie zasil. od 2.7 V
Napięcie zasil. do 11.8 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
Wydajność prąd 1.0 A
Stabilizator - Typ impulsowy
Stabilizator - Rodzaj step-up/down
Szerokość opakowania 7.5 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 9 cm
Masa opakowania 0.002 kg
