Opis produktu: S13V25F7 - przetwornica step-up / step-down - 7,5 V 2,5 A - Pololu 4982
Przetwornica step-up / step-down Pololu S13V25F7 to zaawansowane urządzenie elektroniczne do przetwarzania napięcia wejściowego z zakresu od 2,8 V do 22 V na napięcie wyjściowe o wartości 7,5 V. Urządzenie oferuje również szereg funkcji ochronnych, takich jak wbudowane zabezpieczenie przed odwrotnym napięciem do 20 V czy zabezpieczenie przed przeciążeniem, co gwarantuje wysoki poziom bezpieczeństwa i niezawodności w różnych warunkach eksploatacyjnych. Cechuje się także wysoką sprawnością od 85% do 95%, dzięki czemu przetwornica skutecznie przeciwdziała występującym stratom energii.

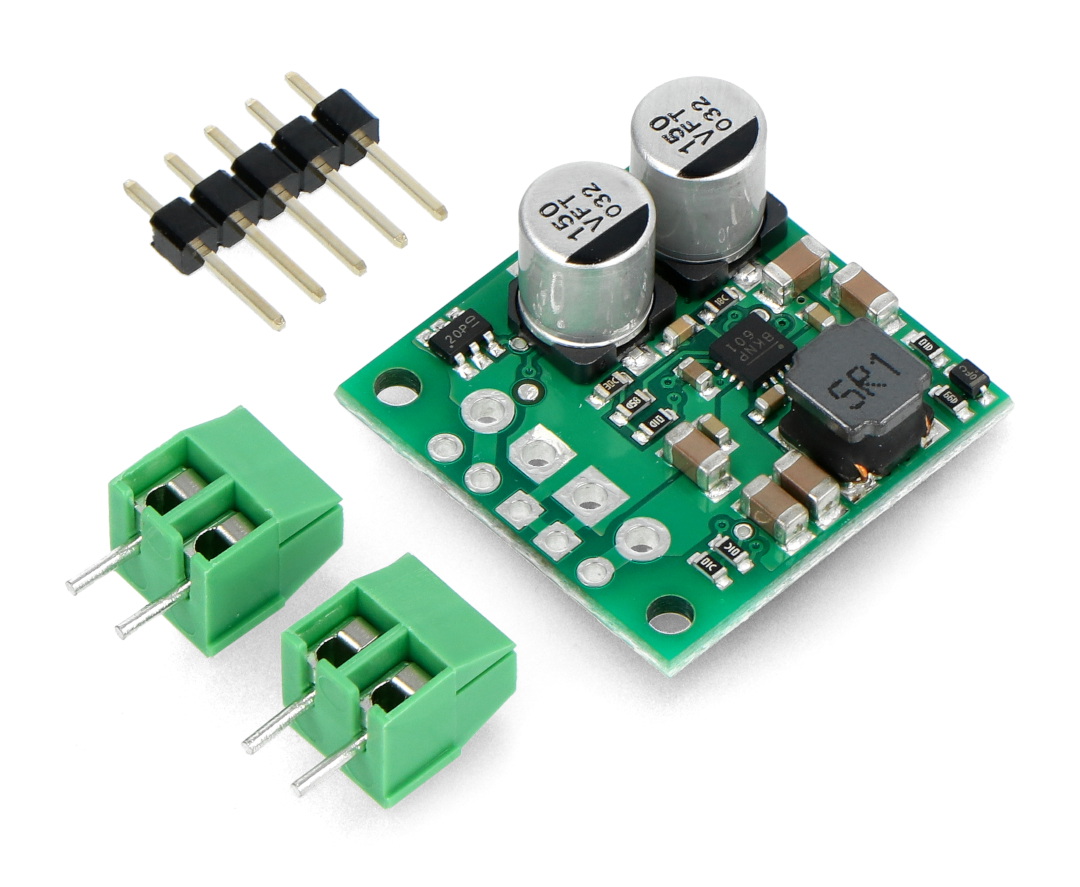

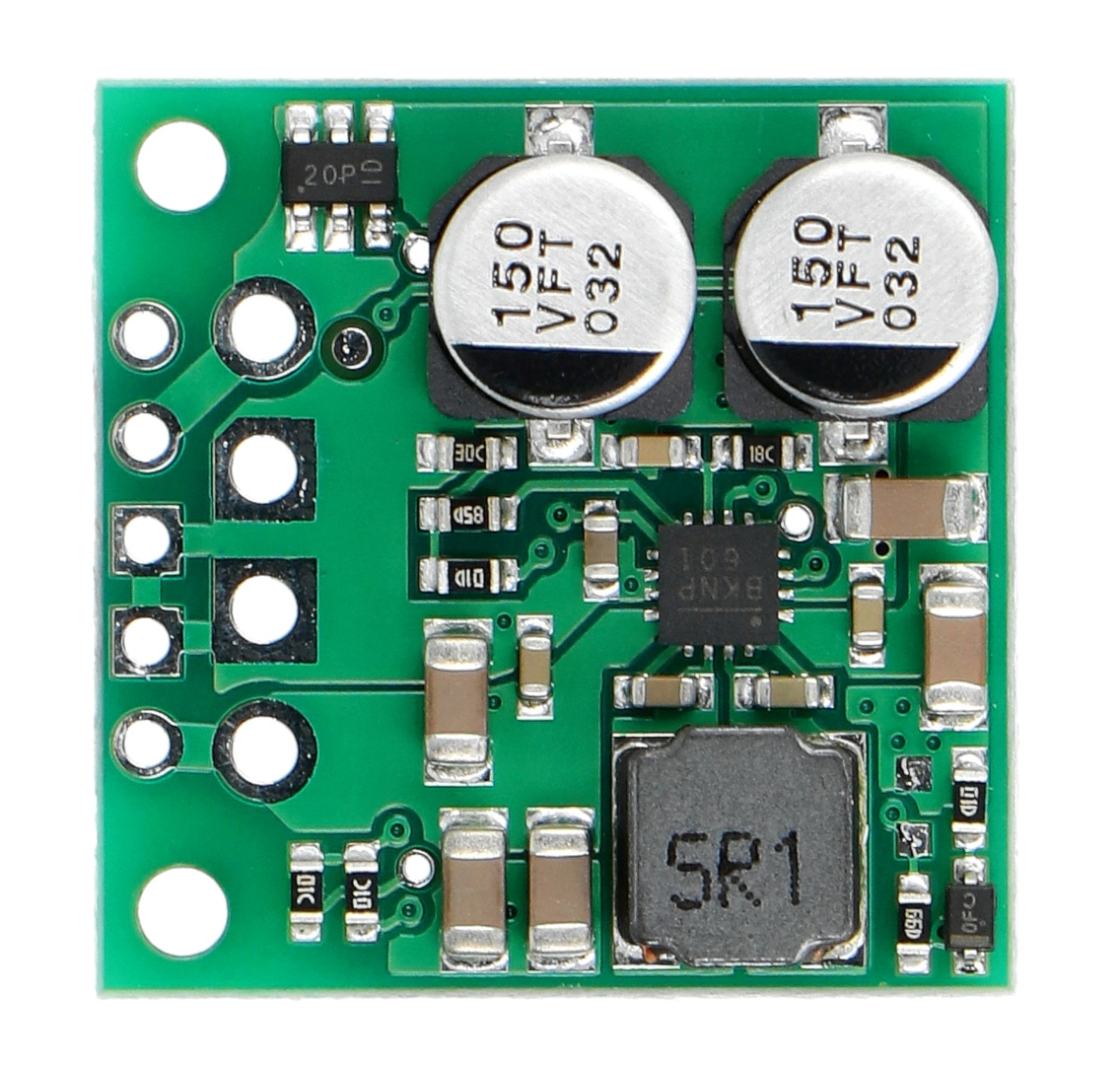

S13V25F7 - przetwornica step-up / step-down - 7,5 V 2,5 A - Pololu 4982.
Urządzenie przetwarza szeroki zakres napięcia wejściowego i ustala stałą wartość 7,5 V.
Główne cechy przetwornicy
- Skutecznie przetwarza napięcia wejściowe od 2,8 V do 22 V na stabilne 7,5 V
- Oferuje typową sprawność od 85% do 95% w zależności od napięcia wejściowego i obciążenia
- Pozwala na pracę z maksymalnym, ciągłym prądem wyjściowym od 1 A do 3,5 A
- Cechuje się prądem spoczynkowym wynoszącym od 10 mA do 25 mA
- Zabezpiecza przed odwrotnym napięciem oraz przeciążeniem
- Zapewnia funkcję soft-start, która ogranicza prąd rozruchowy
- Umożliwia wejście w stan niskiego poboru mocy z prądem jałowym od 2 µA do 10 µA na wolt
- Posiada zabezpieczenia podnapięciowe i przepięciowe na wyjściu
- Charakteryzuje się kompaktowymi wymiarami, idealnymi do zastosowań z ograniczoną przestrzenią
- Zapewnia stabilne działanie przy stałej częstotliwości przełączania około 500 kHz
Zastosowania przetwornicy
Urządzenie Pololu S13V25F7 jest idealne do zastosowań wymagających stabilnego źródła napięcia 7,5 V. Można go wykorzystać do efektywnej pracy w zastosowaniach zasilanych bateryjnie, gdzie obecne są częste wahania napięciowe. Sprawdza się też w systemach zasilania dla małych urządzeń, w projektach robotycznych i w urządzeniach IoT.
Przetwornica nadaje się do zastosowań z nieustabilizowanym napięciem.
Elementy wchodzące w skład zestawu.
Dostępne zabezpieczenia
Przetwornica zapewnia kompleksową ochronę, obejmującą zabezpieczenie przed odwróconym napięciem do 20 V oraz posiada funkcję zabezpieczenia przed przegrzaniem. Jest także wyposażona w blokadę niskiego napięcia wejściowego, zapobiegającą pracy przy zbyt niskim napięciu, zabezpieczenie przed przeciążeniem, które chroni przed nadmiernym prądem, oraz zabezpieczenie przed nadmiernym napięciem wyjściowym, zapewniając wysoki poziom bezpieczeństwa

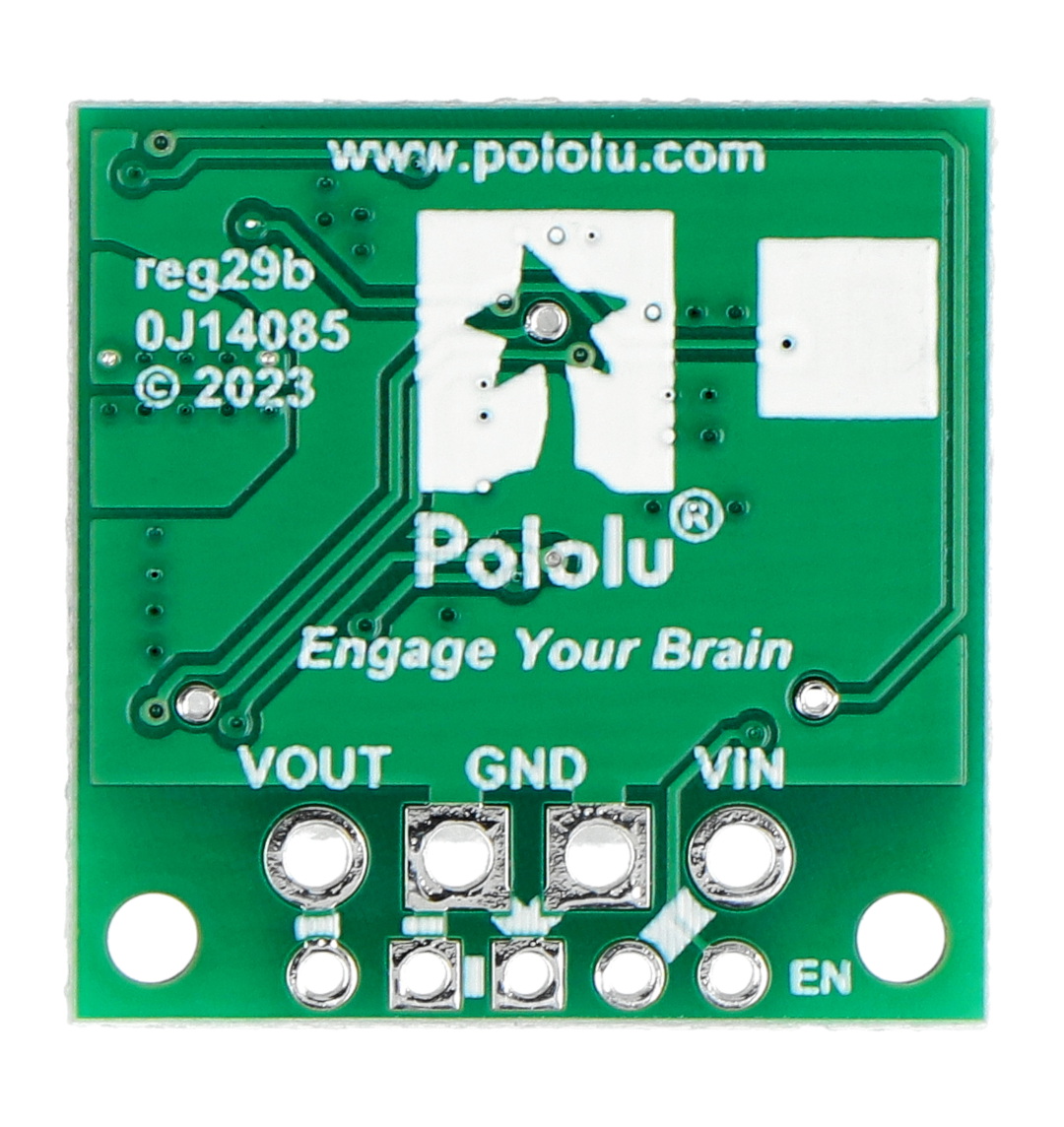

Wyprowadzenia przetwornicy S13V25F7
Regulator posiada dwa zestawy otworów przelotowych: pięć mniejszych otworów ułożonych w odstępach 0,1'' wzdłuż krawędzi płytki (dla kompatybilności ze standardowymi płytkami stykowymi i złączami wykorzystującymi rozstaw 0,1'' między pinami) oraz cztery większe otwory przeznaczone do zacisków śrubowych o rozstawie 3,5 mm.
- VOUT - napięcie wyjściowe 7,5 V
- GND - masa układu
- VIN - napięcie wejściowe od 2,8 V do 22 V
- EN - umożliwia sterowanie pracą regulatora poprzez ustawienie go w stanie niskim lub wysokim

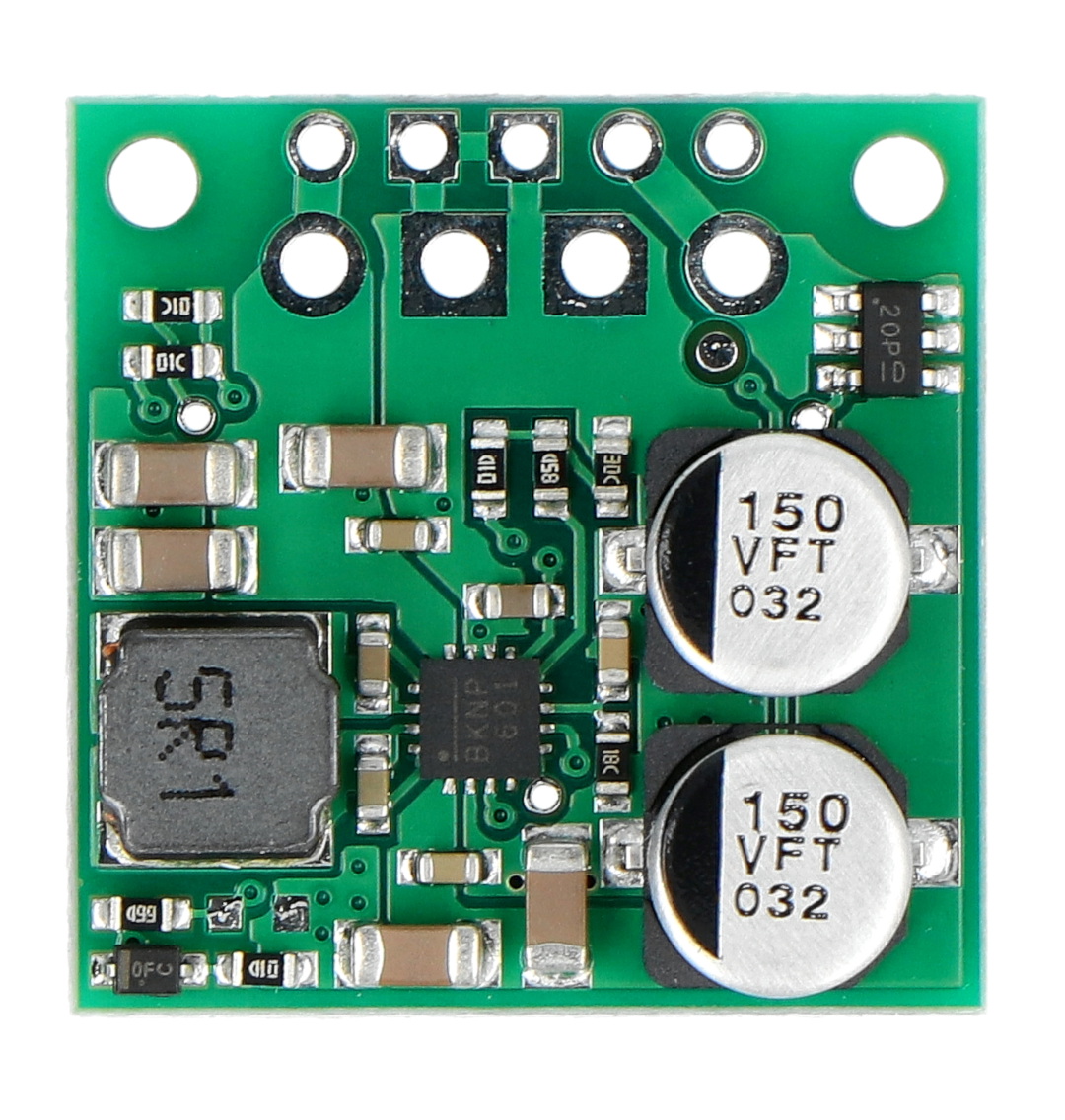

Wyprowadzenia przetwornicy S13V25F7.
Produkt posiada szereg zabezpieczeń ochronnych.
Specyfikacja techniczna przetwornicy S13V25F7
- Typ urządzenia: przetwornica step-up / step-down
- Napięcie wejściowe: od 2,8 V do 22 V
- Napięcie wyjściowe: 7,5 V (z dokładnością 4%)
- Typowy maksymalny prąd wyjściowy w trybie ciągłym: 2,5 A
- Zakres maksymalnego prądu wyjściowego w trybie ciągłym: od 1 A do 3,5 A, w zależności od napięcia wejściowego, temperatury i innych czynników
- Maksymalny prąd wyjściowy: 5,1 A
- Zakres prądu spoczynkowego: od 10 mA do 25 mA (od 2 µA do 10 µA , jeśli urządzenie zostanie wyłączone)
- Częstotliwość przełączania: ok. 500 kHz
- Sprawność układu: od 85% do 95%
- Zabezpieczenia: przed odwrotnym napięciem do 20 V, przeciążeniem, przepięciem, podnapięciem i przegrzaniem
- Wymiary: 22,9 x 22,9 x 9,7 mm
