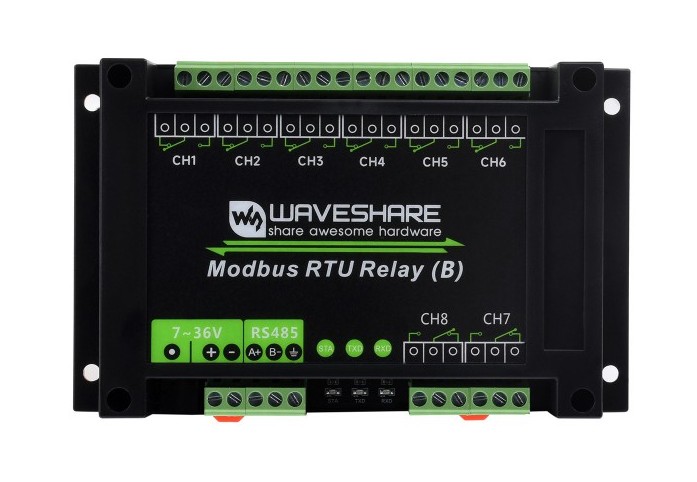

Opis produktu: Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 7 V - 36 V - Modbus RS485 - Waveshare 25739
Moduł marki Waveshare umożliwia sterowanie ośmioma przekaźnikami o maksymalnym obciążeniu 10 A 25 0V AC / 30 V DC. Współpracuje z systemami automatyki, inteligentnych budynków, sterowania maszynami czy systemami IoT. Konfigurowalny adres urządzenia (1-255) pozwala na kaskadowe łączenie wielu urządzeń na jednej magistrali RS485. Dzięki wbudowanym układom ochronnym, takim jak izolacja zasilania, ochrona przed przepięciami i filtrowanie zakłóceń, moduł zapewnia niezawodne działanie w trudnych warunkach przemysłowych. Wyprowadzeniami modułu są złącza śrubowe, a całość została zamknięta w obudowie ABS z możliwością montażu na szynie DIN.

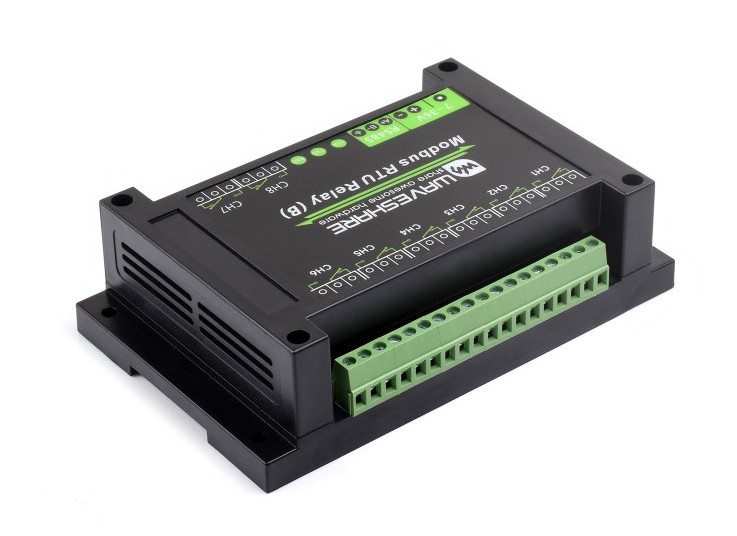

Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 7 V - 36 V - Modbus RS485 - Waveshare 25739.

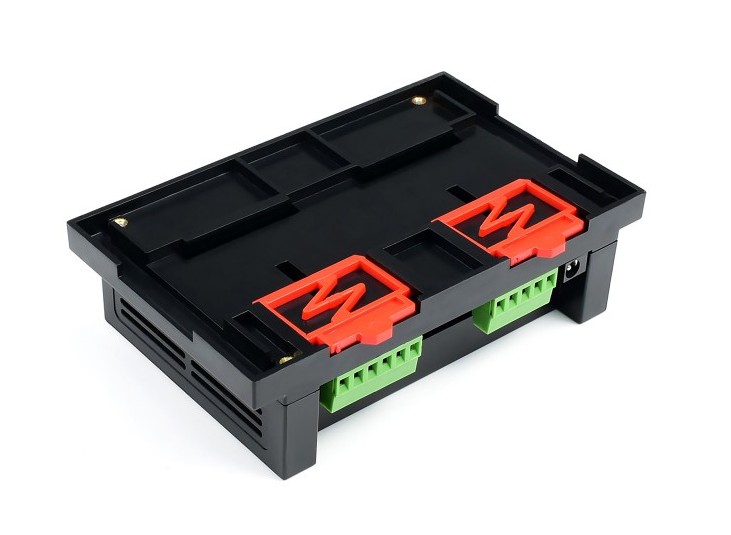

Moduł przekaźnikowy jest łatwy w montażu na szynie DIN 35 mm.
Główne cechy modułu przekaźników
- 8 kanałów przekaźnikowych: obsługuje do 8 przekaźników z obciążeniem do 10 A
- Interfejs RS485: używa protokołu Modbus RTU do komunikacji, umożliwiając podłączenie wielu urządzeń na jednej magistrali
- Wielopoziomowe zabezpieczenia: ochrona przed przepięciami, przepięciami wywołanymi przez ładunki elektrostatyczne, zabezpieczenia przed prądem przeciążeniowym
- Optoizolacja przekaźników: każdy przekaźnik posiada własną izolację optyczną, co zabezpiecza go przed wpływem wysokich napięć zewnętrznych
- Łatwy w instalacji: obudowa na szynę DIN ułatwia montaż w szafach sterowniczych
- Zasilanie: obsługuje szeroki zakres napięcia zasilania od 7 V do 36 V
- Adresowalność urządzeń: możliwość skonfigurowania adresu urządzenia w zakresie od 1 do 255, co ułatwia integrację wielu modułów w złożonych systemach automatyki przemysłowej
- Funkcja "flash-on, flash-off": umożliwia włączanie przekaźników na krótki czas, a następnie ich automatyczne wyłączenie za pomocą komendy
- Wskaźniki LED: 3 diody LED wskazujące status MCU i status nadawania sygnału
Podłączenie modułu do urządzeń 220 V AC
- Podłącz zasilanie do modułu przekaźników (od 7 V do 36 V DC).
- Wykorzystaj zaciski L (faza) i N (neutralny) do połączenia z zasilaniem 220 V AC.
- Podłącz przewód zasilający urządzenia do zacisku COM oraz zacisku NO na module, aby umożliwić kontrolę nad urządzeniem.
Podłączenie modułu do urządzeń 30 V DC
- Podłącz zasilanie do modułu przekaźników (od 7 V do 36 V DC).
- Połącz dodatnią końcówkę zasilania urządzenia z zaciskiem NO, a ujemną z zaciskiem COM.
- Upewnij się, że zasilanie dla modułu i urządzenia są zgodne z wymaganiami napięciowymi.
W przypadku podłączania wielu modułów w systemie, należy zadbać o poprawną konfigurację adresów urządzeń (1-255) oraz ewentualne zastosowanie repeaterów RS485 w celu utrzymania stabilnej komunikacji na większych odległościach.

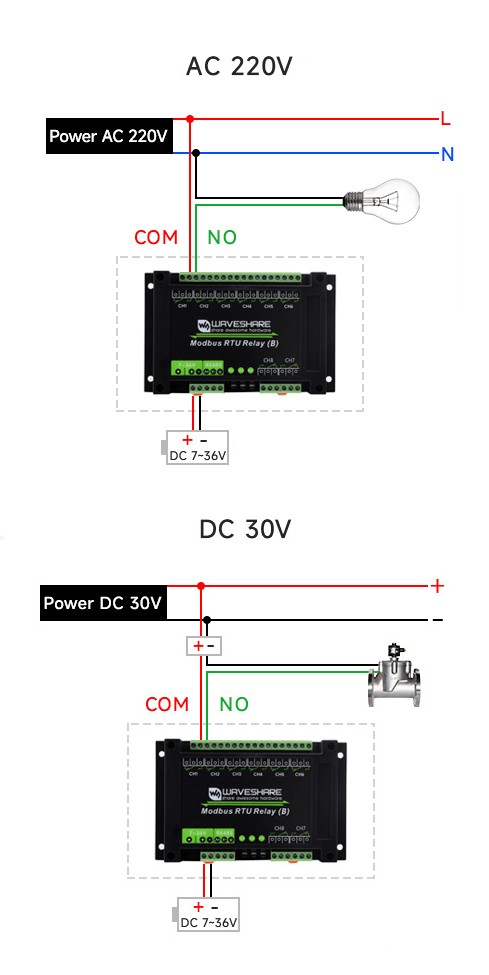

Schemat podłączenia modułu.

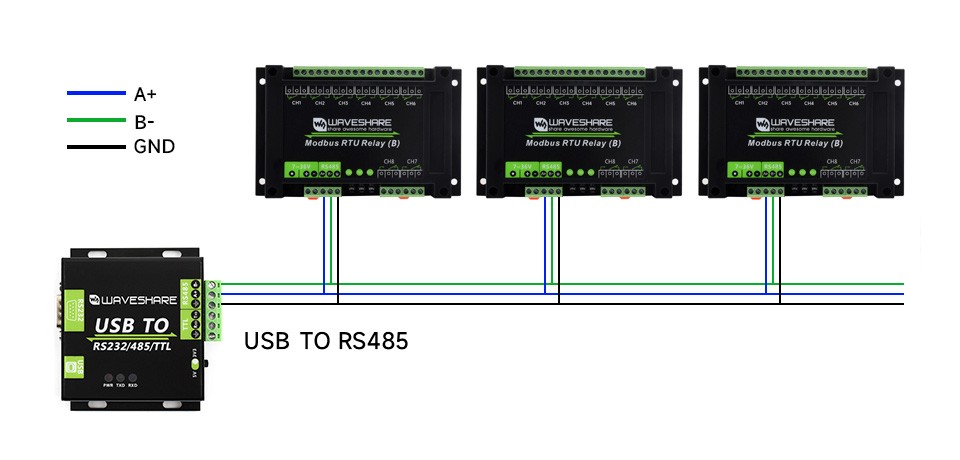

Moduł przekaźnikowy sterowany poprzez magistralę RS485, wykorzystujący protokół Modbus RTU.
Komunikacja i sterowanie
Moduł komunikuje się poprzez protokół Modbus RTU za pośrednictwem interfejsu RS485. Obsługuje wiele prędkości transmisji oraz możliwość adresowania od 1 do 255 urządzeń na jednej magistrali.
Do sterowania modułem można używać komend Modbus RTU, np.:
- 01 05 00 00 FF 00 8C 3A - Włączenie przekaźnika 1
- 01 05 00 00 00 00 CD CA - Wyłączenie przekaźnika 1
- 01 01 00 00 00 08 3D CC - Odczyt stanu wszystkich przekaźników
Obsługa modułu jest możliwa przy użyciu popularnych narzędzi, takich jak Modbus Poll, Arduino IDE oraz dedykowanych bibliotek do Raspberry Pi i STM32.
Zastosowania modułu
- Systemy automatyki przemysłowej
- Sterowanie urządzeniami AGD
- Kontrola oświetlenia
- Zarządzanie silnikami elektrycznymi
- Rozbudowane systemy monitoringu i automatyki budynkowej
Specyfikacja modułu przekaźników
- Napięcie zasilania cewki: od 7 V do 36 V
- Interfejs komunikacyjny: RS485
- Prędkość transmisji: 4800, 9600, 19200, 3840, 57600, 128000, 256000
- Domyślny format komunikacji: 9600, N, 8, 1
- Ilość przekaźników: 8
- Złącza: 1NO 1NC
- Protokół komunikacyjny: standardowy protokół Modbus RTU
- Adres RS485: od 1 do 255
- Maksymalne obciążenie przekaźników: 10 A 250 V AC / 30 V DC
- Zabezpieczenia: izolacja zasilania, izolacja optyczna, izolacja magnetyczna, bezpiecznik resetowalny oraz TVS, ochrona przed przepięciami, diody zabezpieczające
- Wskaźnik LED:
- STA: wskaźnik MCU, miga gdy MCU działa normalnie
- TXD: wskaźnik TX, miga podczas wysyłania danych
- RXD: wskaźnik RX, miga podczas odbierania danych
- Materiał obudowy: ABS
- Montaż: na szynie DIN 35 mm
- Zakres temperatury pracy: od -40ºC do 85ºC
- Zakres wilgotności pracy: od 40% RH do 80% RH
- Wymiary: 145 x 90 x 40 mm
Izolacja optoizolacyjna zapobiega zakłóceniom przekaźnika przez obwody wysokiego napięcia.
