Opis produktu: Fermion - wielofunkcyjny czujnik środowiskowy - DFRobot SEN0500
Moduł czujnika środowiskowego składa się z czujnika temperatury i wilgotności SHTC3, czujnika ciśnienia BMP280, czujnika światła otoczenia VEML7700 oraz czujnika promieniowania UV LTR390-UV-01 . Czujnik środowiskowy wykorzystuje dwa interfejsy komunikacyjne UART i I2C. Zasilany jest napięciem 3,3 V. Czujnik może być wykorzystywany do tworzenia systemów monitorowania środowiska wewnątrz i na zewnątrz.
Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownika.

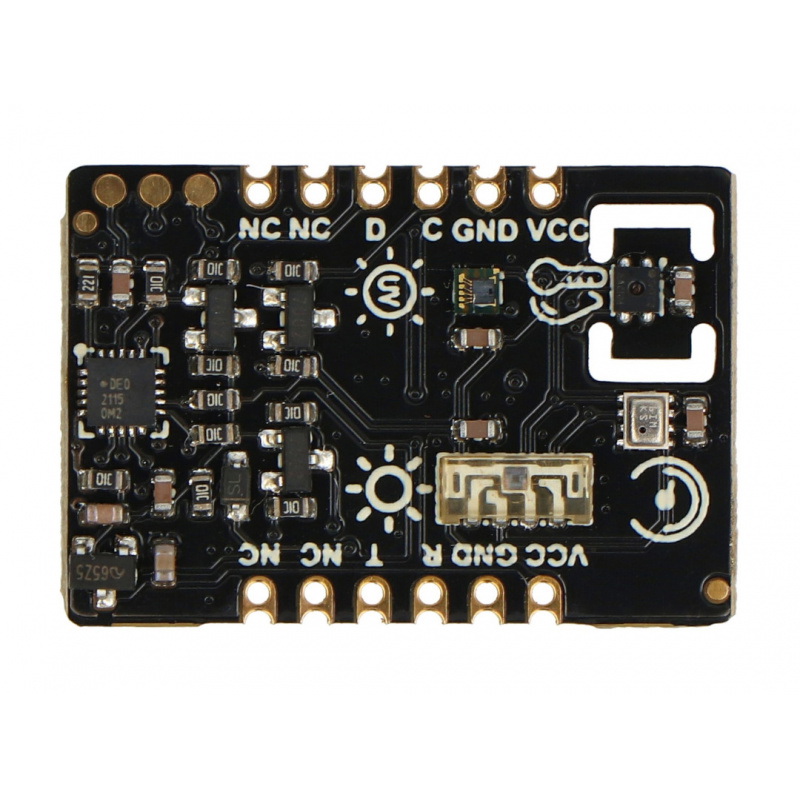

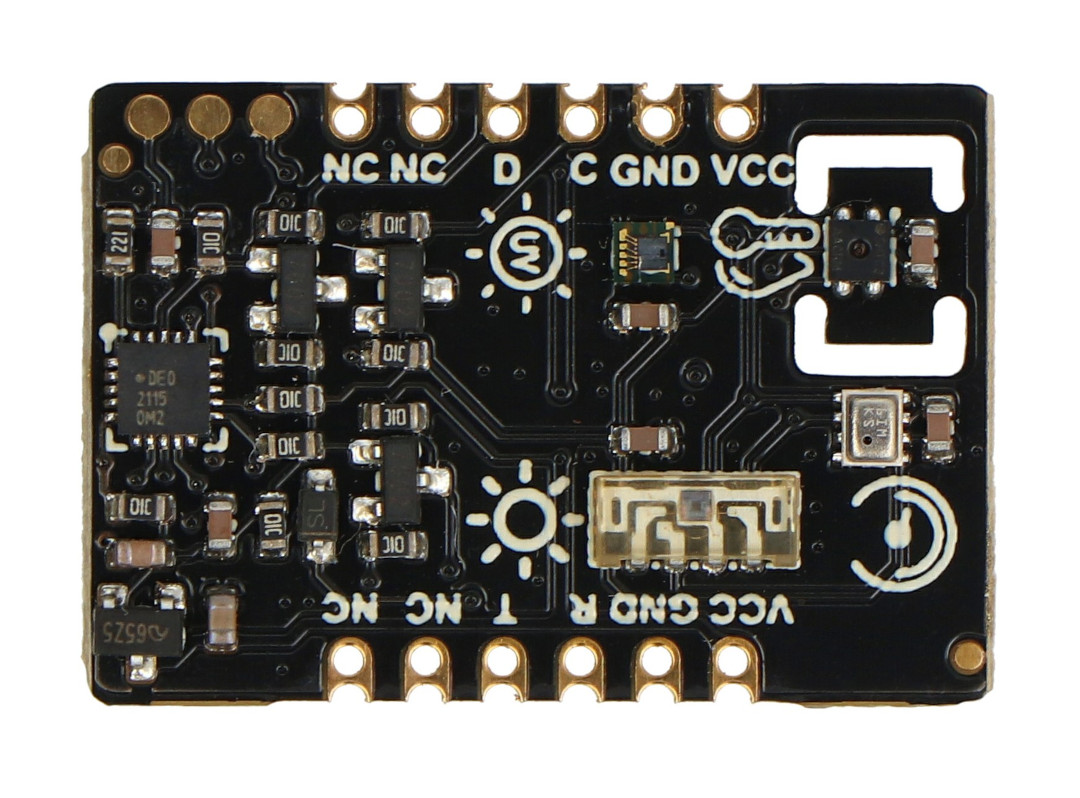

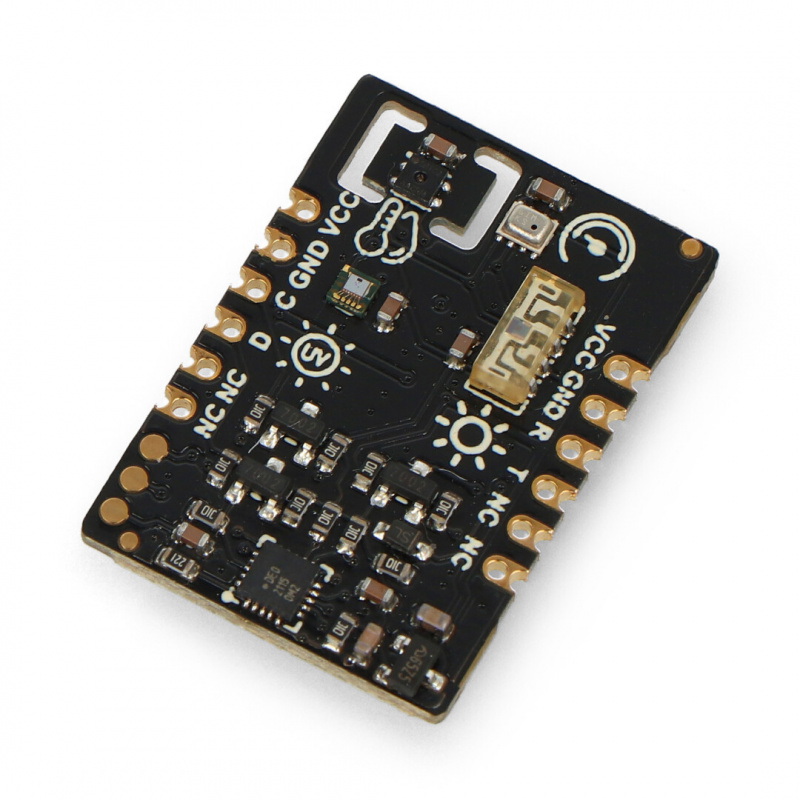

Fermion - wielofunkcyjny czujnik środowiskowy - DFRobot SEN0500.

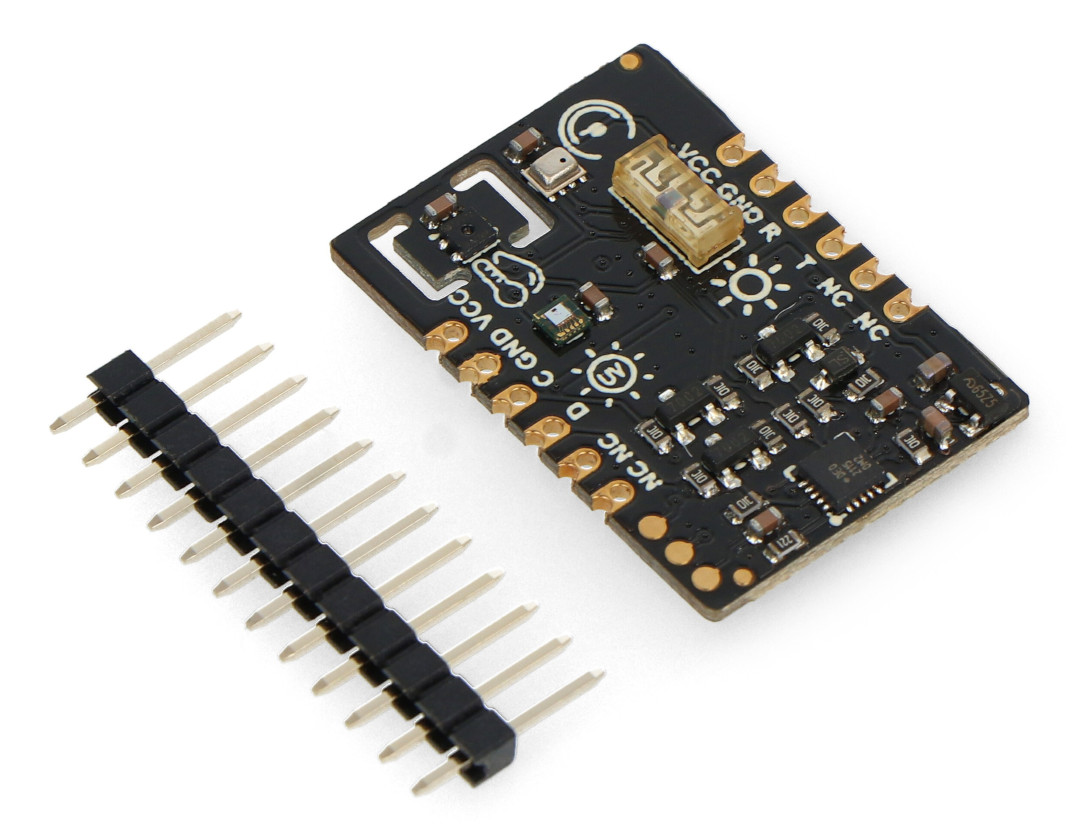

Wielofunkcyjny czujnik środowiskowy posiada w zestawie jedną listwę goldpin.
Cechy czujnika środowiskowego
- Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawarte w zestawie złącze goldpin
- Do wyboru dwa interfejsy komunikacyjne I2C i UART
- Wysoce zintegrowany moduł, może monitorować różne dane w tym samym czasie (temperatura, wilgotność, ciśnienie barometryczne, wysokość, natężenie promieniowania ultrafioletowego, natężenie światła otoczenia)
- Moduł gwarantuje dokładność danych dzięki odpowiednio dobranym czujnikom
Sugerowane zastosowanie
- Monitorowanie jakości powietrza w pomieszczeniach
- Element stacji pogodowej
- Wykorzystywany w projektach inteligentnego domu
Opis wyprowadzeń i przykładowy schemat połączenia
Czujnik należy podłączyć z mikrokontrolerem według schematu. Połączenie UART znajduje się z lewej strony, a połączenie I2C z prawej strony ilustracji.
- 3V3 - zasilanie
- GND - masa
- RXD - odbiór UART
- TXD - transmisja UART
- SCL - linia zegara I2C
- SDA - linia danych I2C
- RST - pin Reset

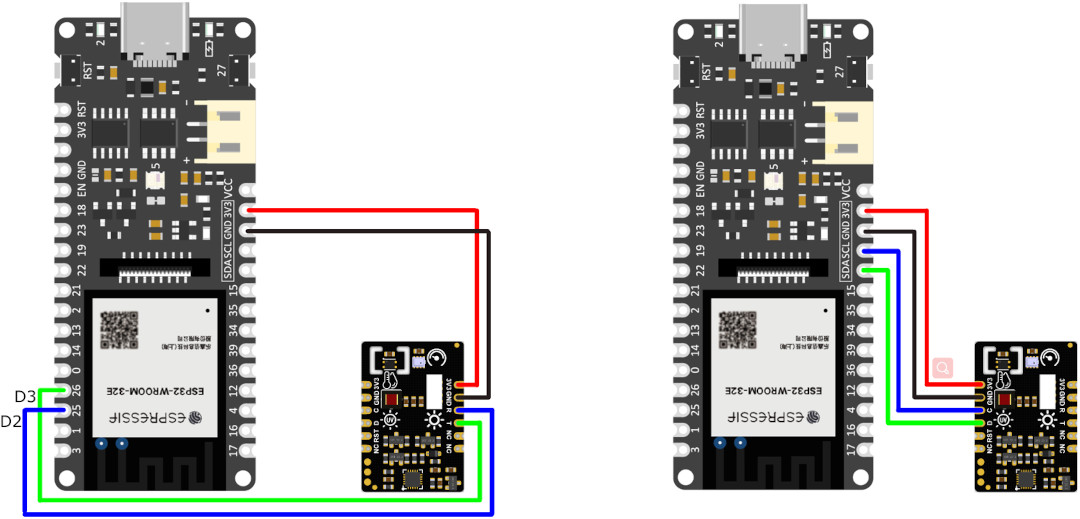

Wielofunkcyjny czujnik środowiskowy - połączenie (UART z lewej strony, I2C z prawej strony) z FireBeetle ESP32-E.

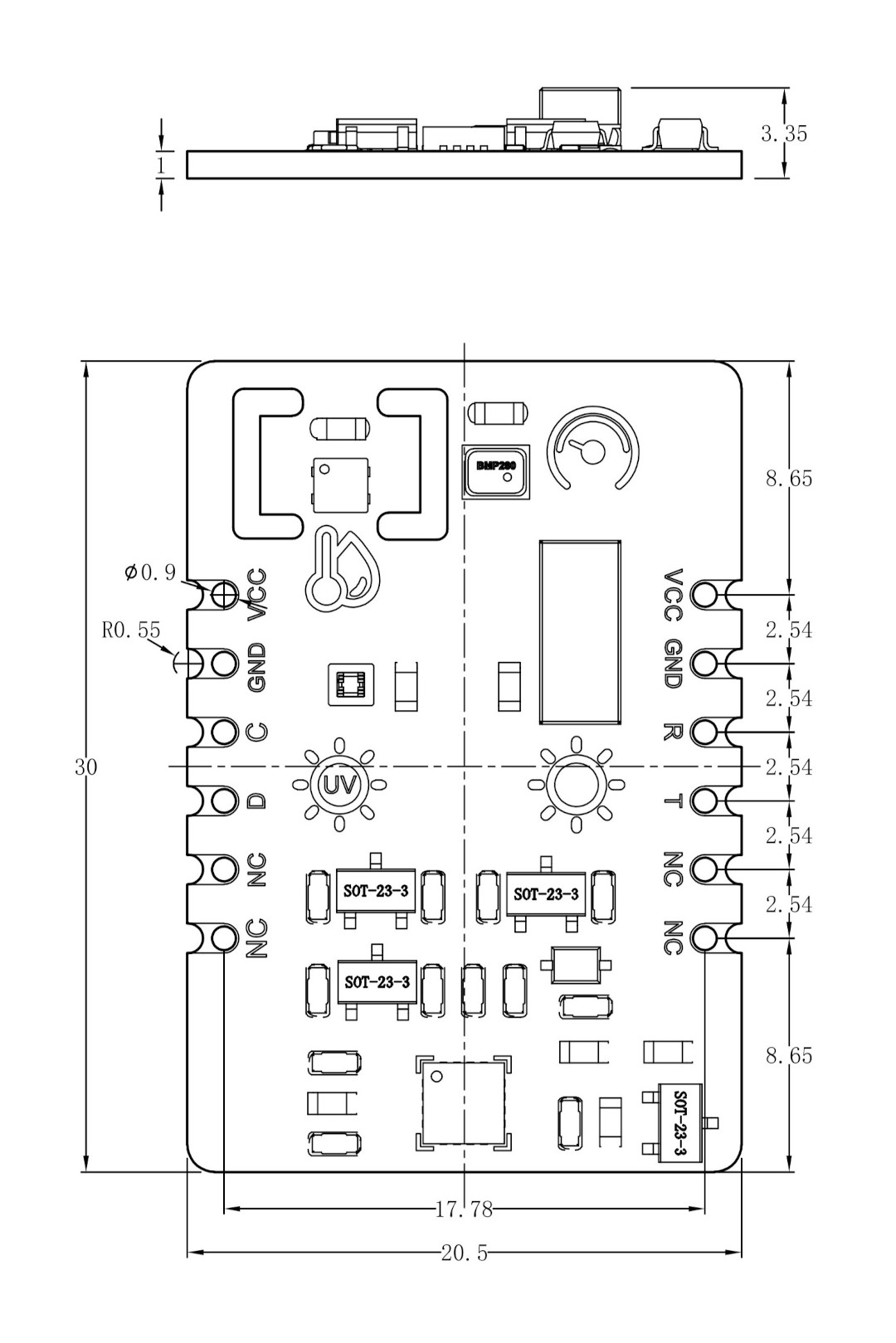

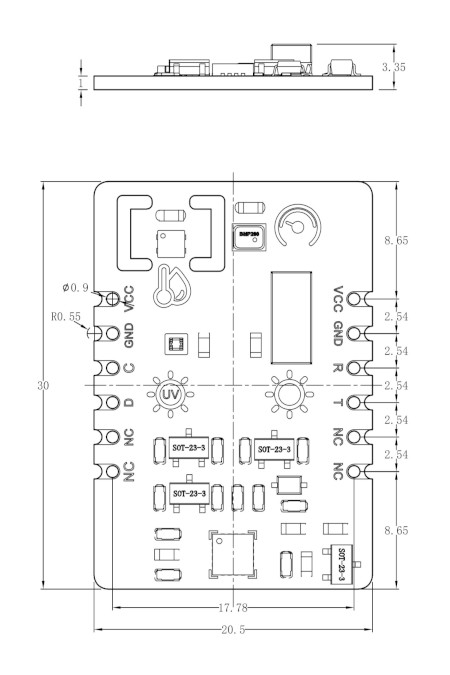

Wymiary modułu czujnika środowiskowego DFRobot.
Specyfikacja modułu czujnika środowiskowego DFRobot
- Napięcie zasilania: 3,3 V
- Natężenie prądu: 35 mA
- Interfejs komunikacyjny: I2C, UART
- Temperatura robocza: od -20°C do 70°C
- Wymiary modułu: 30 x 20,5 mm
Zawartość zestawu
- Fermion - wielofunkcyjny czujnik środowiskowy - DFRobot SEN0500
- 1 x listwa jednorzędowa 12-pin
Czujnik ciśnienia barometrycznego
- Wbudowany układ czujnika: BMP280
- Zakres pomiaru ciśnienia barometrycznego: od 300 hPa do 1100 hPa
- Dokładność względna ciśnienia barometrycznego: ± 0,12 hPa
- Dokładność bezwzględnego ciśnienia barometrycznego: ± 1 hPa
Czujnik UV
- Wbudowany układ czujnika: LTR390-UV-01
- Zakres pomiaru promieniowania ultrafioletowego:
- UV-A (od 320 nm do 400 nm)
- UV-B (od 280 nm do 320 nm)
- Jednostka wyjściowa promieniowania ultrafioletowego: mW/m2
Czujnik temperatury i wilgotności
- Wbudowany układ czujnika: SHT-C3
- Dokładność wilgotności względnej: ± 2% RH
- Rozdzielczość wilgotności względnej: 0,01% RH
- Zakres pomiaru wilgotności względnej: od 0% do 100% RH
- Dokładność temperatury: ± 0,2°C
- Rozdzielczość pomiaru temperatury: 0,01°C
- Zakres pomiaru temperatury: od -40°C do 125°C
Czujnik światła otoczenia
- Wbudowany układ czujnika: VEML7700
- Dokładność pomiaru oświetlenia otoczenia: 0,0036 lx/ct
- Zakres światła otoczenia: od 0 klx do 120 klx
