Opis produktu: BME280 - czujnik wilgotności, temperatury oraz ciśnienia I2C/SPI - 3,3 V / 5 V - Waveshare 15231
Czujnik wilgotności, temperatury oraz ciśnienia zasilany napięciem 3,3 V lub 5 V z interfejsem I2C oraz SPI. Zakres pomiarowy: temperatura: od -40°C do 85°C, wilgotność: od 0% RH do 100% RH, ciśnienie: od 300 hPa do 1100 hPa.
Główne cechy czujnika BME280 - Waveshare 15231
- Domyślna komunikacja: I2C, konfigurowalny adres
- Wspiera komunikację SPI
- Pracuje z napięciem 3,3 V oraz 5 V
- Kompatybilny z: Raspberry Pi, Arduino, STM32
Zawartość zestawu - Waveshare 15231.

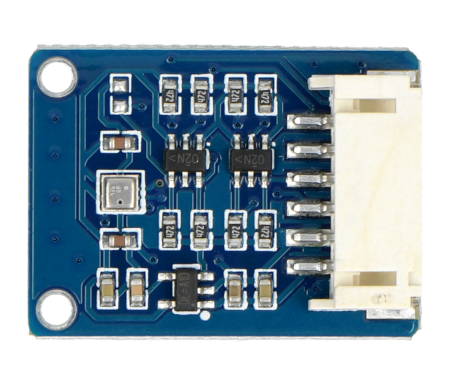

Wyprowadzenia czujnika BME280
Płytka posiada 6-pinowe złącze, z przewodem w zestawie. Komunikuje się za pośrednictwem interfejsu I2C lub SPI.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania 3,3 V / 5 V. |
| GND | Maska układu. |
| SDA / MOSI | Pin danych interfejsu I2C / linia danych wyjściowych magistrali SPI. |
| SCL / SCK | Pin zegarowy interfejsu I2C / linia zegarowa magistrali SPI. |
| ADDR / MISO | Pin wyboru adresu I2C, wysoki - 0x77, niski - 0x76 / linia danych wejściowych magistrali SPI. |
| CS | Nie podłączone dla I2C / Chip Select dla SPI, aktywowany stanem niskim. |

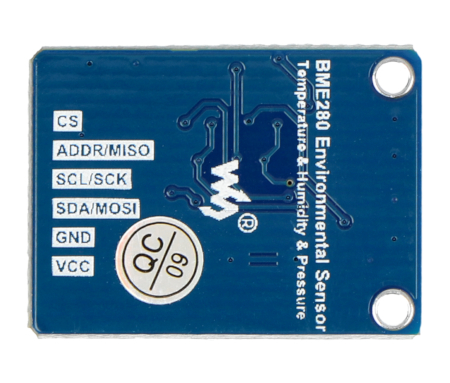

BME280 - czujnik wilgotności, temperatury oraz ciśnienia I2C/SPI - 3,3 V / 5 V.
Specyfikacja czujnika BME280
- Napięcie pracy: 3,3 V lub 5 V
- Interfejs: I2C / SPI
- Temperatura:
- zakres pomiarowy: od -40°C do 85°C
- rozdzielczość: 0,01°C
- dokładność: ± 1°C
- Wilgotność:
- zakres pomiarowy: od 0% do 100% RH
- rozdzielczość: 0,008% RH
- dokładność: ± 3% RH
- czas odpowiedzi: 1 s
- opóźnienie: ≤ 2% RH
- Ciśnienie:
- zakres pomiarowy: od 300 hPa do 1100 hPa
- rozdzielczość: 0,18 Pa
- dokładność: ± 1 hPa
- Pobór prądu: do 0,1 mA / 1 Hz
- Wymiary: 27 x 20 mm
- Wymiary otworów montażowych: 2 mm

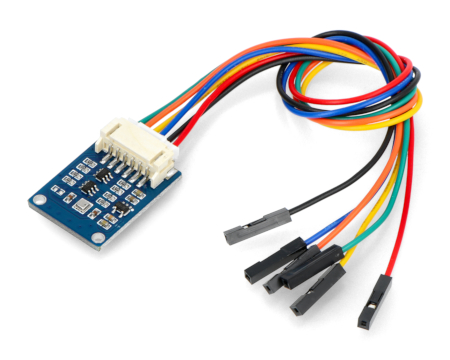

BME280 - czujnik wilgotności, temperatury oraz ciśnienia I2C/SPI - 3,3V/5V - Waveshare 15231
Czujnik BME280 produkcji Waveshare to praktyczny detektor odpowiadający za trzy zadania: bieżący pomiar temperatury, wilgotności powietrza oraz ciśnienia atmosferycznego. Zasilany jest napięciem 3,3V lub 5V.
Produkt został wyposażony w praktyczny interfejs I2C oraz SPI, co umożliwia wygodne podłączenie go do wybranej elektroniki programowalnej. Wykazuje całkowitą kompatybilność z modułami Arduino, Raspberry Pi i STM32.
BME280 - czujnik wilgotności, temperatury i ciśnienia do elektroniki programowalnej
BME280 - czujnik wilgotności, temperatury oraz ciśnienia I2C/SPI - 3,3V/5V - Waveshare 15231 - działa w zakresie temperatur -40℃ - +85℃. Mierzy ciśnienie w zakresie 300 hPa - 1100 hPa.
Czujnik ten z pewnością sprawdzi się w wielu projektach elektronicznych, w tym w budowie własnej stacji meteorologicznej. Zachęcamy też do sprawdzenia wszystkich detektorów dostępnych w Botland!
