Czujnik obrotu, impulsator, enkoder z przyciskiem - moduł - Waveshare 9533

Indeks: WSR-04483 EAN: 5904422366582

Pokrętło w postaci enkodera wraz z przyciskiem, pozwala na stworzenie prostego interfejsu użytkownika. Moduł wysyła sygnał cyfrowy na wyprowadzenia SIA i SIB w zależności od kierunku obrotu. Pracuje z napięciami od 3 V do 5,3 V.

Czujnik obrotu, impulsator, enkoder z przyciskiem - moduł - Waveshare 9533
14,90 zł
12,11 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Arduino

Opis produktu: Czujnik obrotu, impulsator, enkoder z przyciskiem - moduł Waveshare

Pokrętło w postaci enkodera wraz z przyciskiem, pozwala na stworzenie prostego interfejsu użytkownika. Moduł wysyła sygnał cyfrowy na wyprowadzenia SIA i SIB w zależności od kierunku obrotu. Pracuje z napięciami od 3 V do 5,3 V.

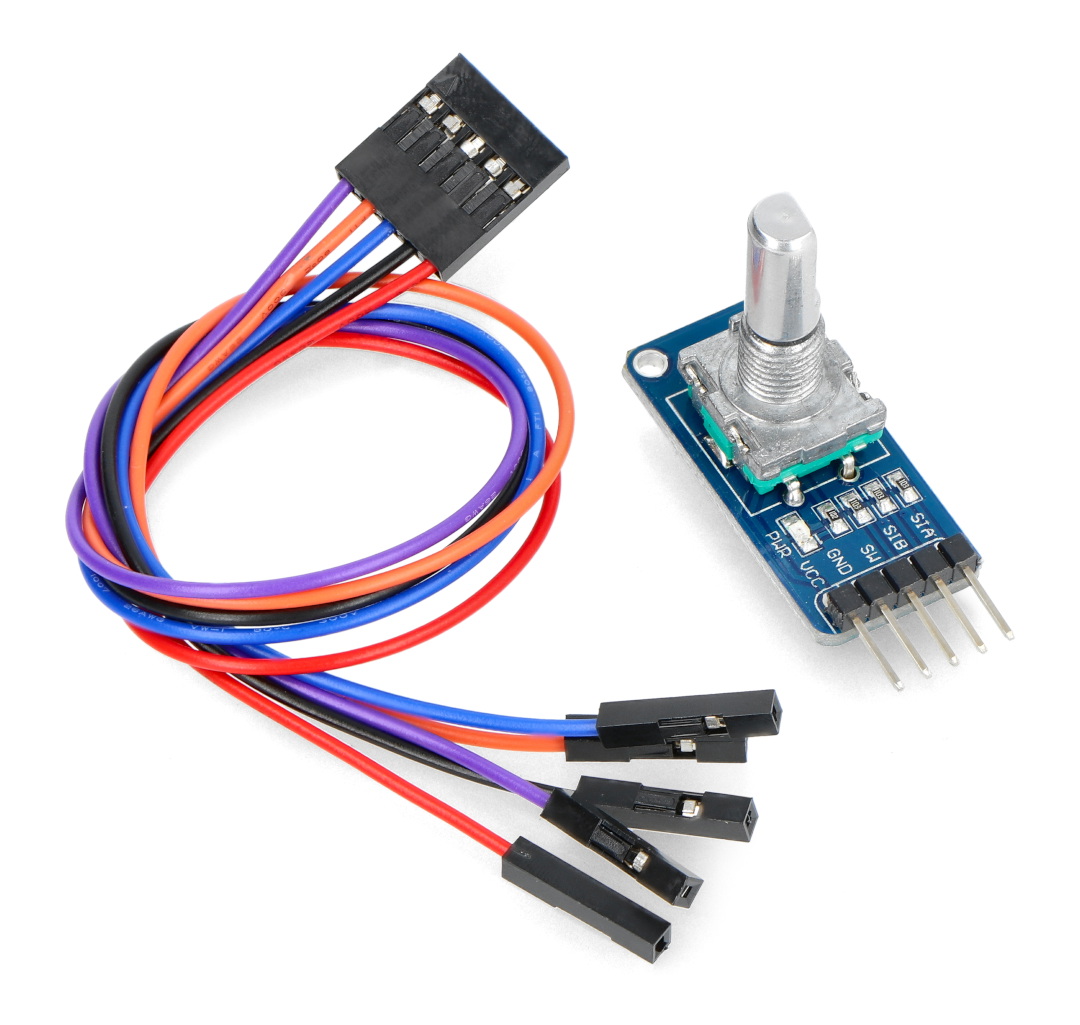

Czujnik obrotu, enkoder Waveshare wraz z przewodem

Do modułu dołączony jest przewód połączeniowy z końcówkami żeńskimi.

Obsługa czujnika

Czujnik posiada 5-pinowe złącze z wyjściami cyfrowymi SIA, SIB oraz SW, które należy podłączyć do wyprowadzenia mikrokontrolera, np. Arduino.

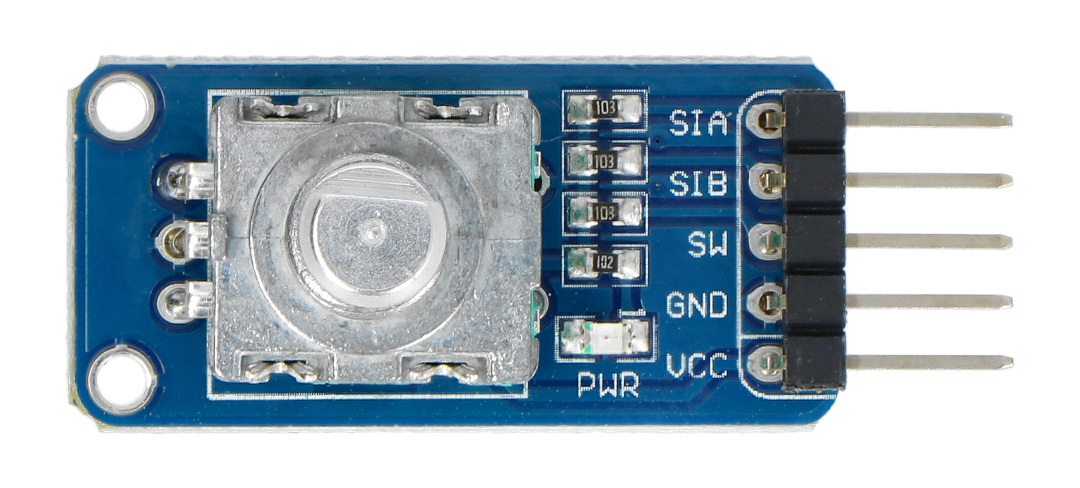

Czujnik obrotu Waveshare

Pin Opis
VCC Napięcie zasilania od 3 V do 5,3 V.
GND Masa układu.
SW Sygnał wyjściowy, cyfrowy z przycisku.
SIA Wyjście częstotliwościowe z enkodra kwadraturowego A.
SIB Wyjście częstotliwościowe z enkodra kwadraturowego B.



Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino i STM32.



Zasada działania enkoderów

Specyfikacja czujnika obrotu

  • Napięcie zasilania: od 3,0 V do 5,3 V

  • Wykrywa obrót zgodnie ze wskazówkami zegara oraz przeciwnie
  • Ilość kroków w 360°: 20 kroków
  • Przycisk w pokrętle
  • Wymiary modułu: 32 x 15 mm

Czujnik obrotu impulsator enkoder z przyciskiem – moduł – Waveshare 9533

Czujnik obrotu to praktyczny element elektroniczny stosowany obecnie w wielu urządzeniach elektronicznych. To sprzęt bardzo podobny w działaniu do potencjometru, czyli elementu analogowego wykorzystywanego na przykład do sterowania głośnością w walkmanach.

Enkodery cyfrowe w przeciwieństwie do potencjometrów, umożliwiają odczytywanie liczby kroków wykonywanych podczas obrotu w dowolną stronę praktycznie nieskończoną liczbę razy (potencjometry analogowe mają ograniczony zakres). Enkodery nazywane są również impulsatorami – generują impulsy przy „przekraczaniu” kolejnych wartości kątowych podczas obrotu.

Enkoder – impulsator

Oferowany enkoder ma stosunkowo wysoką rozdzielczość – obrót o 360 stopni „dzieli” na 20 kroków. Aby prawidłowo zasilić urządzenie, należy podłączyć prąd o napięciu mieszczącym się w przedziale 3 V do 5,3 V.

Enkoder można podłączyć na przykład do płytki Arduino i łatwo odczytywać, o jaką wartość został przekręcony. Implementując do urządzenia odpowiednie oprogramowanie, można za pomocą impulsatora sterować jasnością oświetlenia, głośnością muzyki, czułością sensorów lub używać pokrętła do poruszania się po menu stworzonego interfejsu.





Przełącznik - Rodzaj monostabilny
Przycisk - Typ Joystick + moduł
Przełącznik - Kształt prostokątny
Przełącznik - Podświetlenie nie
Kolor niebieski
Długość 32 mm
Szerokość 15.0 mm
Test 4
Szerokość opakowania 6 cm
Wysokość opakowania 9 cm
Głębokość opakowania 1 cm
Masa opakowania 0.011 kg

Krzysztof

01/24/24

Pytanie: Czy w zestawie jest przewód ze zdjęcia?
Odpowiedź: Tak, przewód jest dołączony do zestawu czujnika.
