Opis produktu: LPS22DF - czujnik ciśnienia i wysokości 126 kPa - I2C / I3C / SPI - 1,8 - 5,5 V - Pololu 2898 - wlutowane złącza
LPS22DF to czujnik ciśnienia i wysokości marki Pololu oparty na nowoczesnym układzie MEMS firmy STMicroelectronics. Dzięki wbudowanemu regulatorowi napięcia 3,3 V oraz konwerterom poziomów logicznych, moduł może współpracować z układami zasilanymi napięciem od 1,8 V do 5,5 V. Umożliwia dokładny pomiar ciśnienia w zakresie od 260 mbar do 1260 mbar (od 26 kPa do 126 kPa), a jego dane można łatwo przekształcić na wysokość. Kompaktowa konstrukcja z rastrem 2,54 mm sprawia, że czujnik doskonale nadaje się do zastosowań w prototypowaniu, dronach, stacjach pogodowych i projektach IoT. Oferuje konfigurowalne opcje, takie jak wybór średnich, różne tryby FIFO, programowalny sygnał zewnętrznego przerwania oraz wbudowaną kompensację temperatury. Posiada wlutowane złącza umożliwiające bezproblemowe podłączenie modułu.

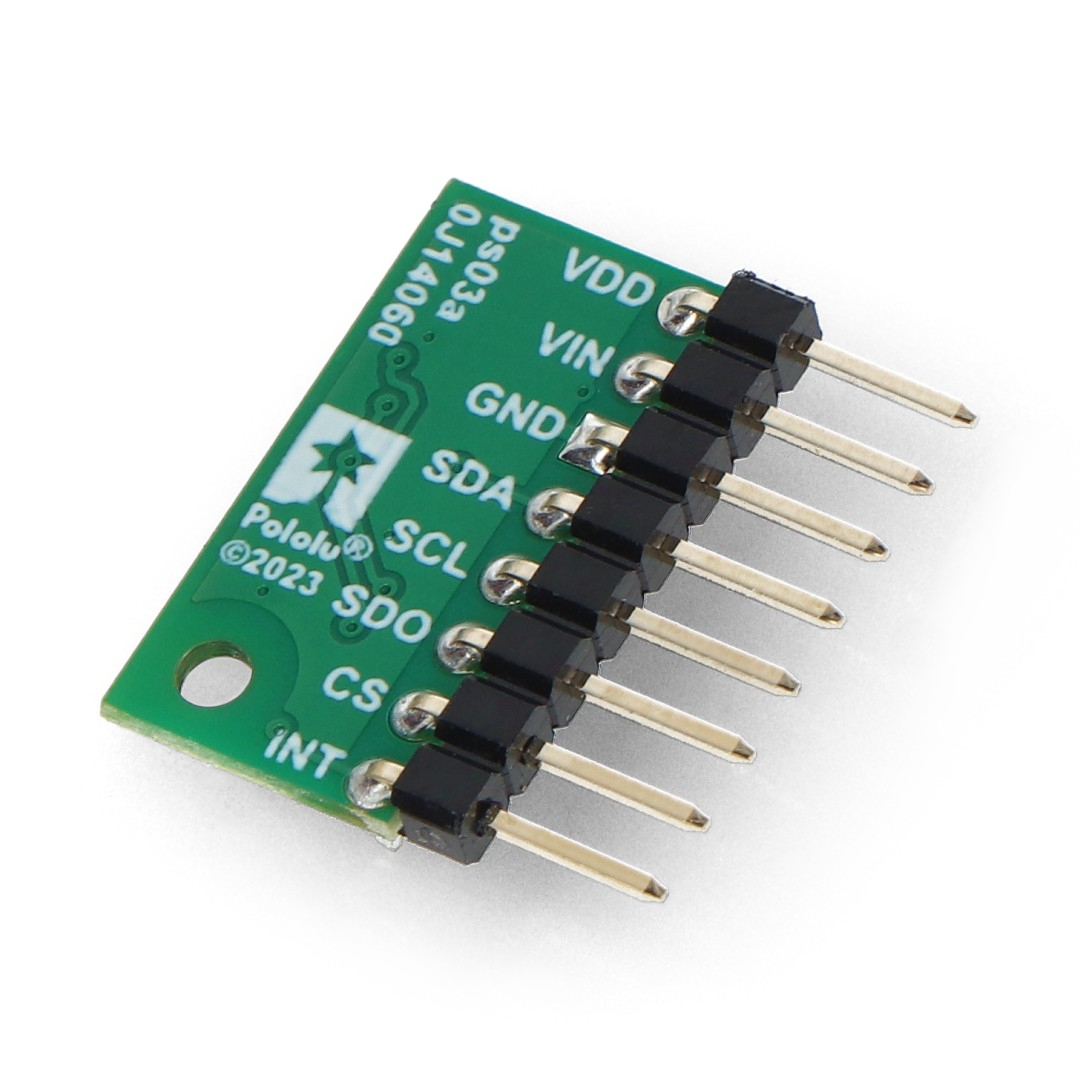

LPS22DF - czujnik ciśnienia i wysokości 126 kPa - I2C / I3C / SPI - 1,8 - 5,5 V - Pololu 2898 - wlutowane złącza.

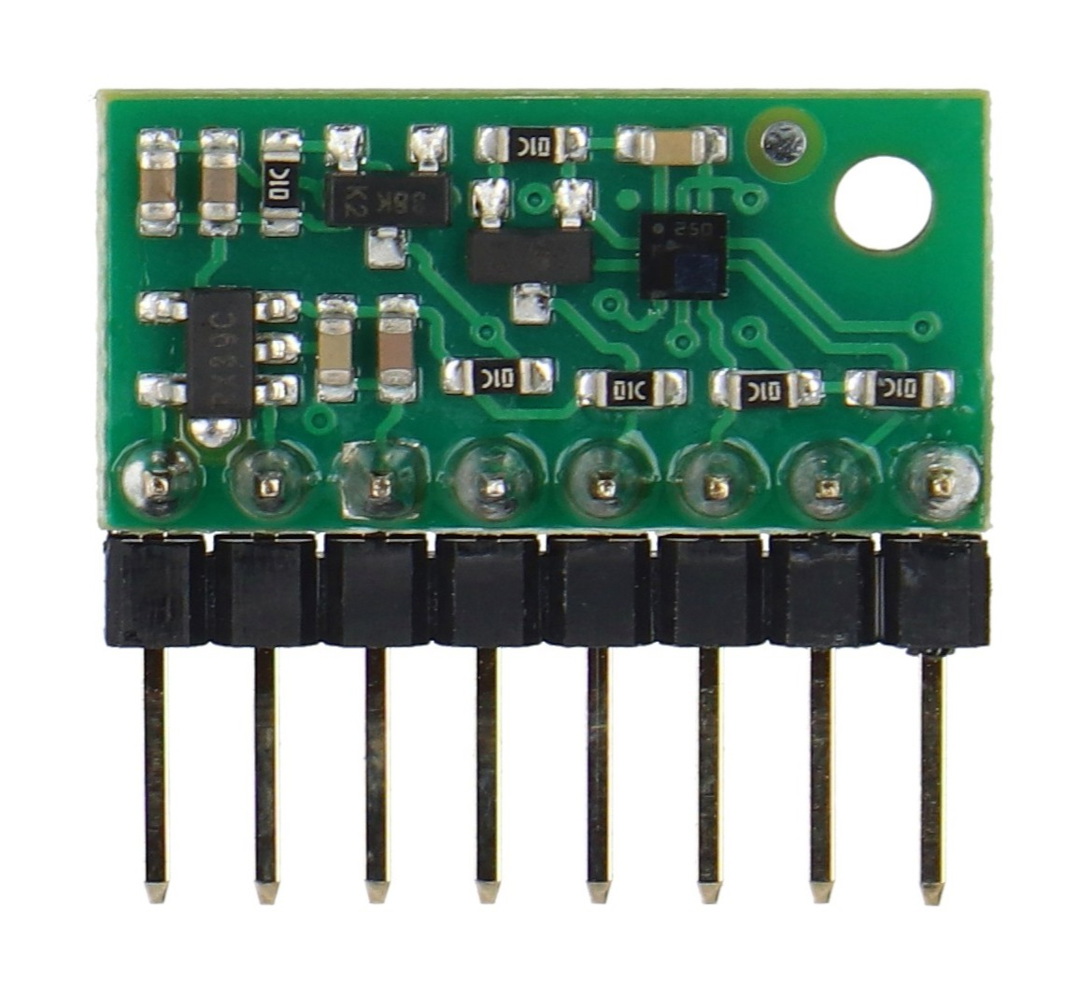

Płytka posiada wlutowane złącza.
Główne cechy czujnika ciśnienia i wysokości
- Zakres pomiarowy: od 26 kPa do 126 kPa z dokładnością do ±0,5 mbar
- Wbudowany regulator napięcia 3,3 V: umożliwia zasilanie modułu napięciem od 1,8 V do 5,5 V
- Obsługa wielu interfejsów komunikacyjnych: I2C, I3C oraz SPI
- Wyjście danych: 24-bitowe odczyty ciśnienia z rozdzielczością 4096 LSb/mbar
- Niski pobór prądu: tylko 1 mA
- Wbudowane kompensacje i filtry: eliminujące wpływ temperatury i zakłóceń
Komunikacja przez I2C i SPI - elastyczność w integracji
LPS22DF oferuje obsługę interfejsów cyfrowych I2C, I3C oraz SPI, co zapewnia wszechstronność w komunikacji z mikrokontrolerami. W trybie I2C linie SDA i SCL są poziomowane do napięcia VIN, umożliwiając bezpośrednie połączenie z systemami 5 V. Adres I2C można zmieniać za pomocą pinu SA0, co ułatwia stosowanie kilku czujników na jednej magistrali. W trybie SPI obsługiwane są 4-liniowe i 3-liniowe konfiguracje, z możliwością pełnej kontroli nad transmisją dzięki pinowi CS. Dzięki niskiemu poziomowi zakłóceń i wysokiej dokładności czujnik sprawdzi się nawet w wymagających zastosowaniach.

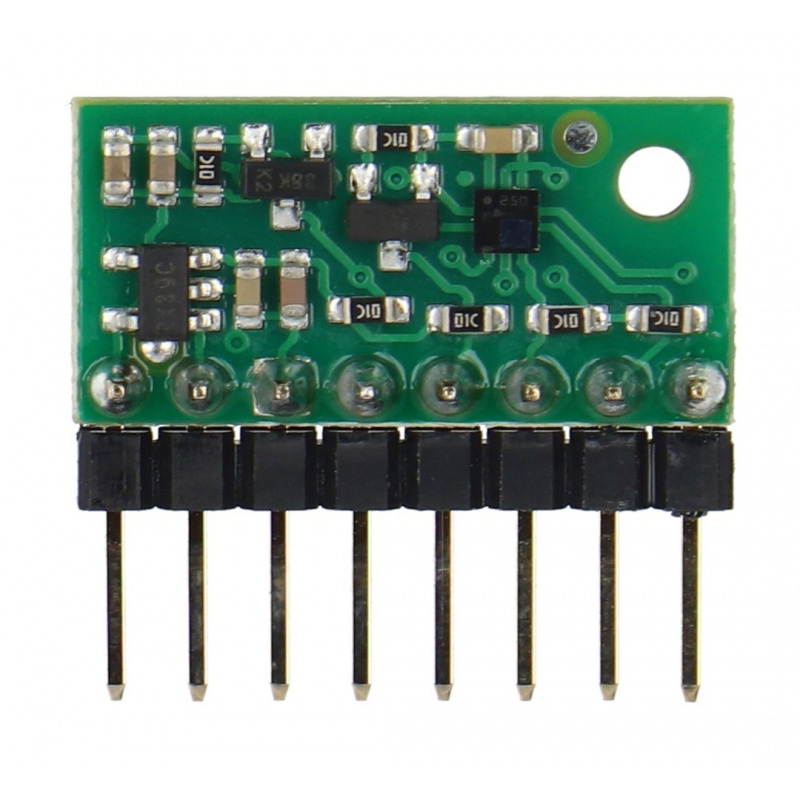

Obsługuje różne interfejsy komunikacyjne, takie jak I2C / I3C i SPI.

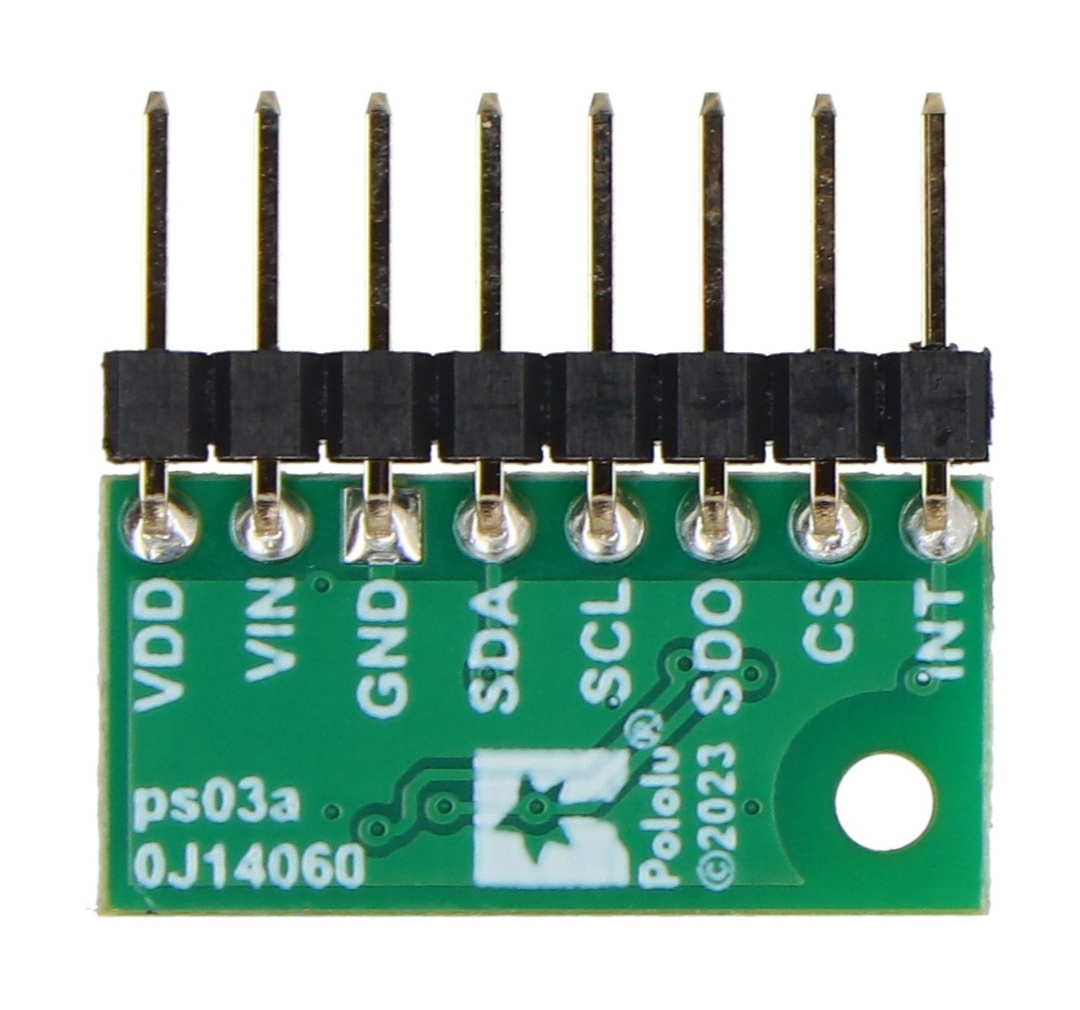

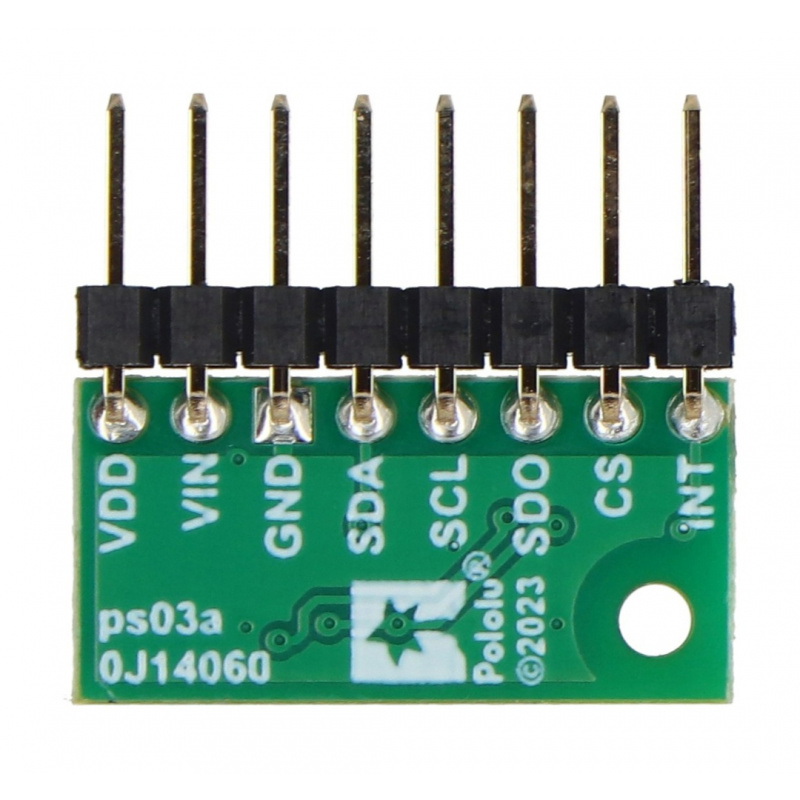

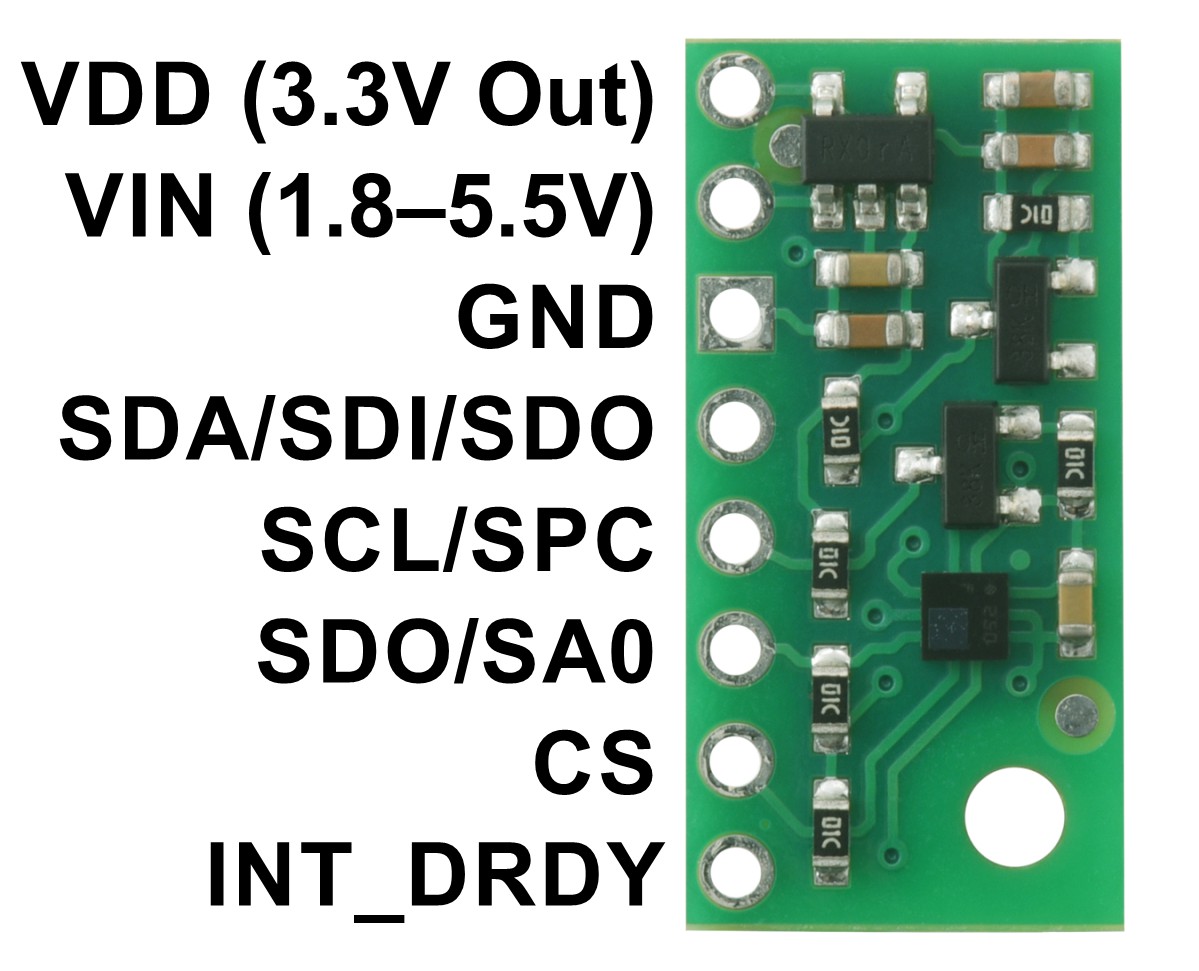

Wyprowadzenia czujnika LPS22DF.
Wyprowadzenia czujnika LPS22DF
- VDD - napięcie wyjściowe 3,3 V o wydajności prądowej do 150 mA
- VIN - napięcie wejściowe od 1,8 V do 5,5 V
- GND - masa układu
- SDA / SDI / SDO - linia danych magistrali I2C, linia danych wejściowych SPI (SDO w trybie 3-przewodowym); stan wysoki jest równy napięciu VIN, niski GND
- SCL / SPC - linia zegarowa magistrali I2C; stan wysoki jest równy napięciu VIN, niski GND
- SDO / SA0 - linia danych wyjściowych magistrali SPI (data-out) lub zmiana adresu w przypadku I2C; stan wysoki jest równy napięciu VDD, niski GND, wyprowadzenia nie posiadają konwertera napięć - współpracują tylko z napięciem 3,3 V
- CS - chip select SPI Enable; wyprowadzenie jest domyślnie w stanie wysokim (aktywny interfejs I2C), aby rozpocząć komunikację SPI należy podać stan niski
- INT1_DRDY - programowalne przerwanie; stan wysoki jest równy napięciu 3,3 V, niski GND, wyprowadzenia nie posiadają konwertera napięć i współpracują tylko z napięciem 3,3 V
Specyfikacja techniczna czujnika LPS22DF
- Typ urządzenia: czujnik ciśnienia i wysokości LPS22DF
- Interfejs komunikacyjny: I2C, I3C, SPI
- Zakres pomiarowy: od 260 mbar do 1260 mbar (od 26 kPa do 126 kPa)
- Dokładność: ±0,5 mbar (0,05 kPa)
- Szum RMS: 0,0034 mbar (0,34 Pa)
- Wyjście danych: 24-bitowe
- Napięcie zasilania: od 1,8 V do 5,5 V
- Napięcie pracy czujnika: 3,3 V (z regulatora)
- Pobór prądu: 1 mA
- Raster pinów: 2,54 mm
- Wymiary: 10 x 20 x 3 mm
- Masa: 0,5 g
Zawartość zestawu
- 1x LPS22DF - czujnik ciśnienia i wysokości z wlutowanymi złączami

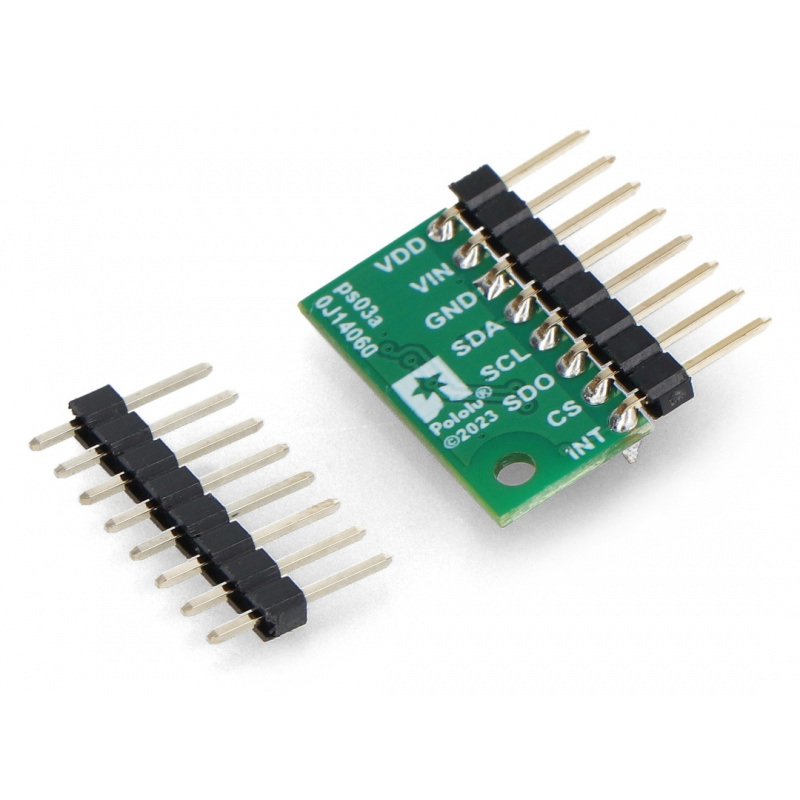

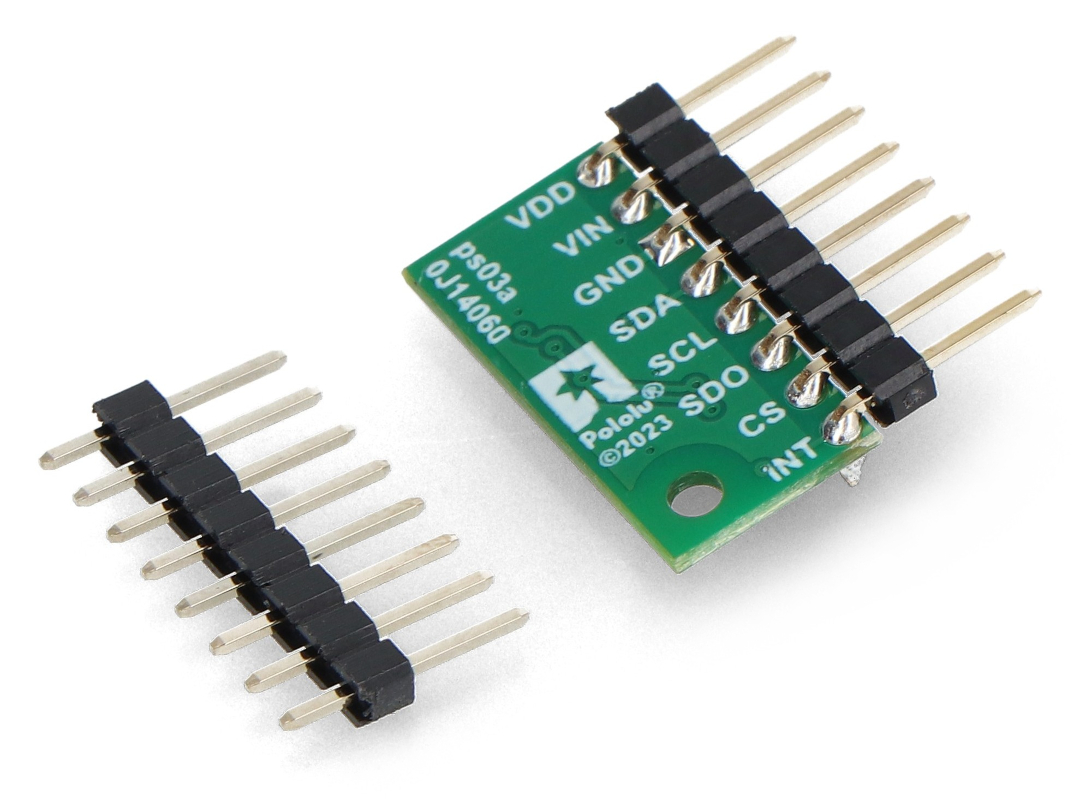

Elementy wchodzące w skład zestawu.
