Opis produktu: BMP388 - precyzyjny czujnik ciśnienia i wysokości - I2C / SPI - Waveshare 16115
Moduł oparty o precyzyjny czujnik ciśnienia BMP388 produkcji firmy Bosch, pozwalający na pomiar wysokości względnej. Znajduje on zastosowanie w projektach IoT, monitorowaniu parametrów środowiskowych, dronach i nawigacji. Posiada szeroki zakres pomiarowy od 300 hPa do 1250 hPa. Dokładność względna ciśnienia wynosi nawet ±0,08 hPa w zakresie od 900 hPa do 1100 hPa, w temperaturze od 25°C do 40°C. Dodatkowo czujnik pozwala mierzyć temperaturę otoczenia, z dokładnością do ±0,5°C. Pozwala to na kompensację charakterystyki czujnika barometrycznego. Komunikacja odbywa się poprzez interfejs I2C lub SPI. Napięcia zasilające mieszczą się w zakresie od 3,3 V do 5 V, co ułatwia komunikację z mikrokontrolerami, takimi jak np. Arduino.

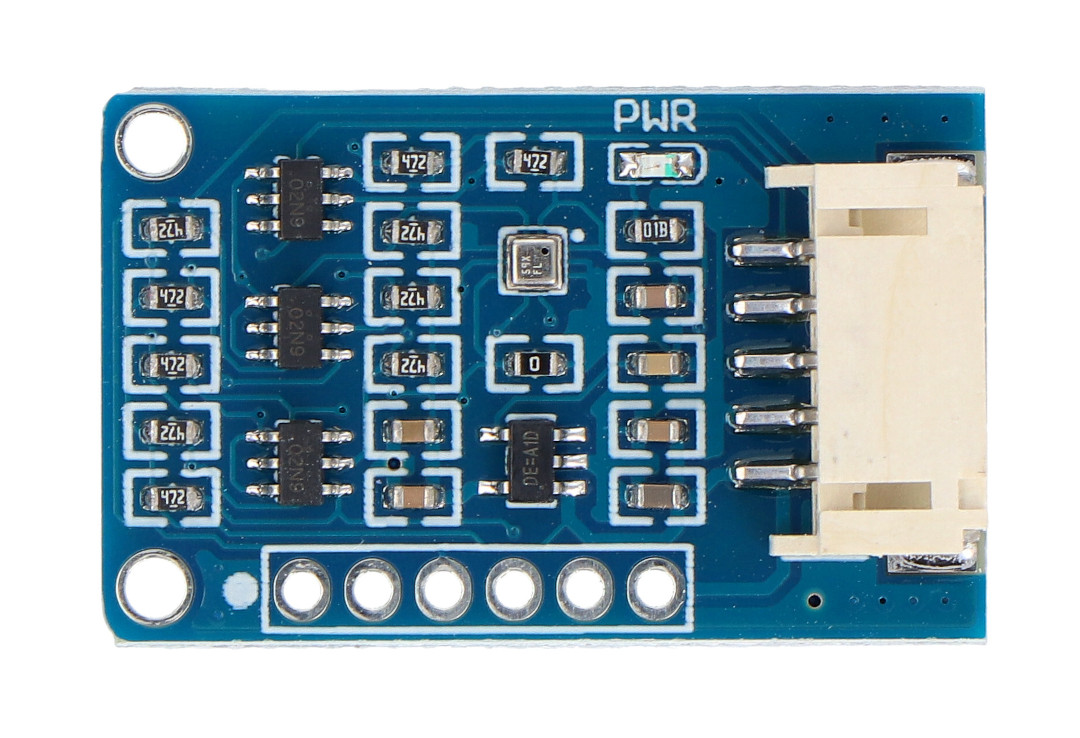

BMP388 - precyzyjny czujnik ciśnienia i wysokości - I2C / SPI - Waveshare 16115.
Produkt kompatybilny z Arduino oraz Rasbperry Pi!
Producent udostępnia przykładowy kod, ułatwiający rozpoczęcie pracy z modułem.
Komunikacja odbywa się poprzez interfejs I2C lub SPI.
Opis wyprowadzeń czujnika
Moduł umożliwia komunikację poprzez interfejs I2C, bądź SPI. W tym celu można skorzystać z zawartego w zestawie przewodu, wpinanego do złącza JST, bądź przygotowanych na płytce złącz do lutowania. Posiada on następujące piny:
- VCC - zasilanie modułu napięciem 3,3 V / 5 V
- GND - wspólna masa układu
- SDA - linia danych interfejsu I2C
- SCL - linia zegarowa interfejsu I2C
- INT - wyjście przerwania z układu BMP388
Specyfikacja techniczna modułu
- Napięcie zasilające: 3,3 V / 5 V
- Interfejs komunikacyjny: I2C / SPI
- Zakres pomiarów czujnika barometrycznego: od 300 hPa do 1250 hPa
- Dokładność względna czujnika ciśnienia: ±0,08 hPa (od 900 hPa do 1100 hPa, od 25°C do 40°C)
- Wbudowany czujnik temperatury:
- Dokładność pomiarów: do ±0,5°C (od 0°C do 65°C）
- Możliwość kompensacji charakterystyki czujnika barometrycznego
- Maksymalna dokładność pomiaru: 0,016 Pa (tryb wysokiej precyzji)
- Maksymalna częstotliwość pomiarów: 200 Hz
- Wymiary: 32 × 20 mm
- Dwa otwory montażowe o średnicy 2 mm
Zawartość zestawu
- 1x BMP388 - precyzyjny czujnik ciśnienia i wysokości - I2C / SPI - Waveshare 16115
- 1x Przewód JST PH2,0 5-pinowy

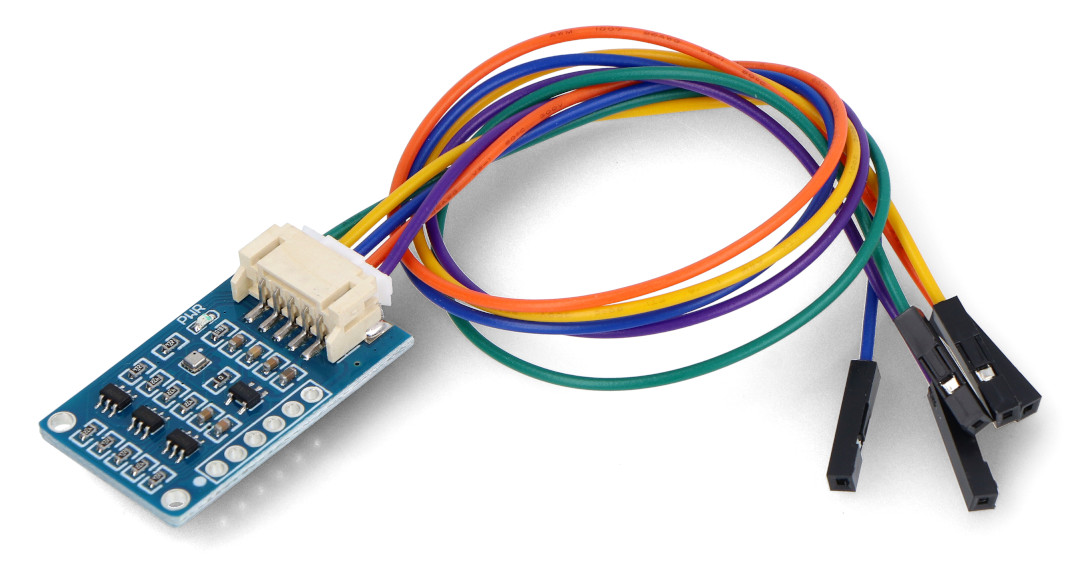

Zawartość zestawu.
