Pierścień LED RGB WS2812 5050 x 24 diody - 66mm

Indeks: LED-06957 EAN: 5904422335304

Pierścień złożony z 24 indywidualnie adresowanych diod LED RGB 5050 ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Średnica zewnętrzna okręgu wynosi 66 mm.

Pierścień LED RGB WS2812 5050 x 24 diody - 66mm
29,90 zł
24,31 zł netto
Zapłać później
Pierścień LED RGB WS2812 - rozmiar:
Producent: OEM

Opis produktu: Pierścień LED RGB WS2812 5050 x 24 diody - 66 mm

Pierścień złożony z 24 indywidualnie adresowanych diod LED RGB ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera, np. Arduino. Diody umieszczone są w równych odległościach na okręgu o średnicy zewnętrznej 66 mm. Każda z nich pobiera prąd do 18 mA, co w tym przypadku daje łączną wartość ok. 440 mA. Pierścień można zasilać napięciem 5 V.

Produkt kompatybilny z Arduino i Raspberry Pi

Produkt działa z bibliotekami NeoPixel od Adafruit:

Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.

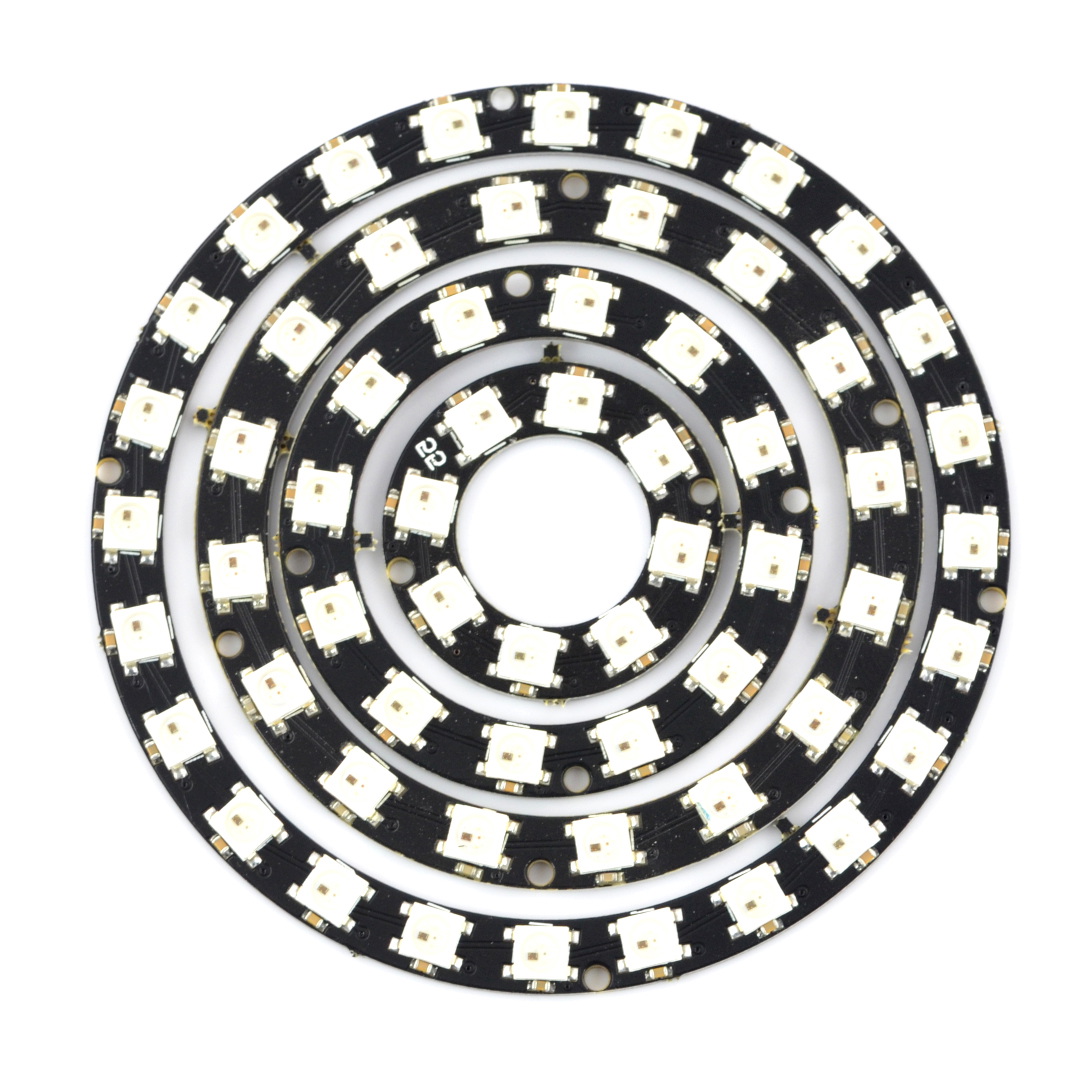

W naszej ofercie dostępne również pierścienie o innych wymiarach.

Podłączenie pierścienia LED RGB WS2812

Urządzenie posiada cztery wyprowadzenia:
  • GND - masa modułu
  • 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
  • Data IN - cyfrowy sygnał sterujący z mikrokontrolera
  • Data OUT - wyjście do podłączenia następnego pierścienia

 Specyfikacja pierścienia LED

  • Napięcie zasilania: 5 V
  • Pobór prądu: 18 mA dla jednej diody
  • Zastosowane diody: LED RGB WS2812 (dokumentacja)
  • Ilość diod: 24
  • Średnica zewnętrzna okręgu: 66 mm
  • Średnica wewnętrzna okręgu: 54 mm



Moc nominalna 2.5 W
LED barwa RGB
LED rodzaj WS2812B
LED - ilość diod 24
LED soczewka przezroczysta
LED długość fali RGB
Szerokość opakowania 10 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 13 cm
Masa opakowania 0.007 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W


Zasilacze dostępne są w naszym sklepie:
