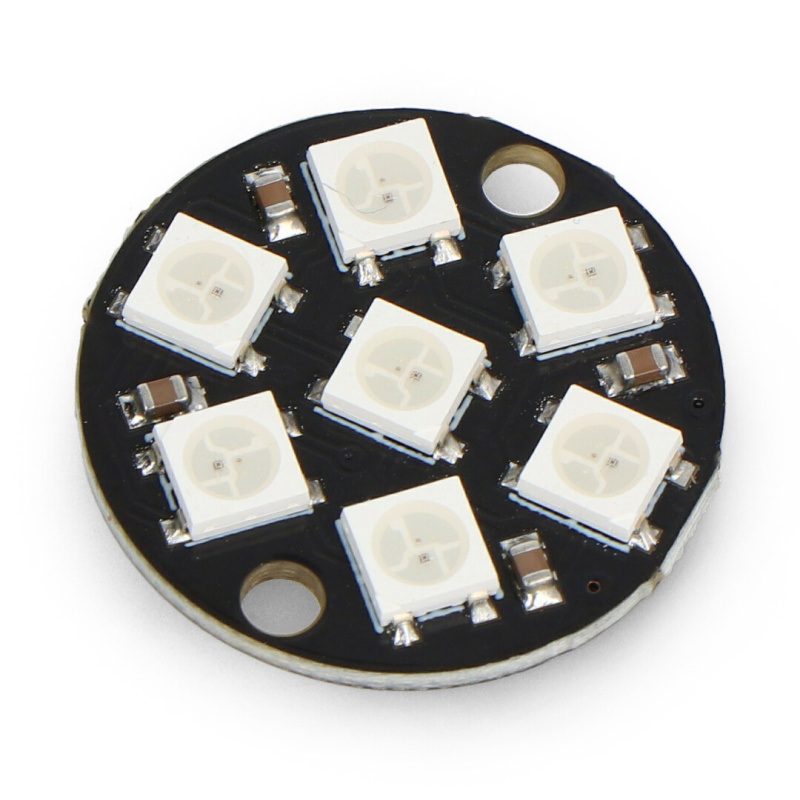

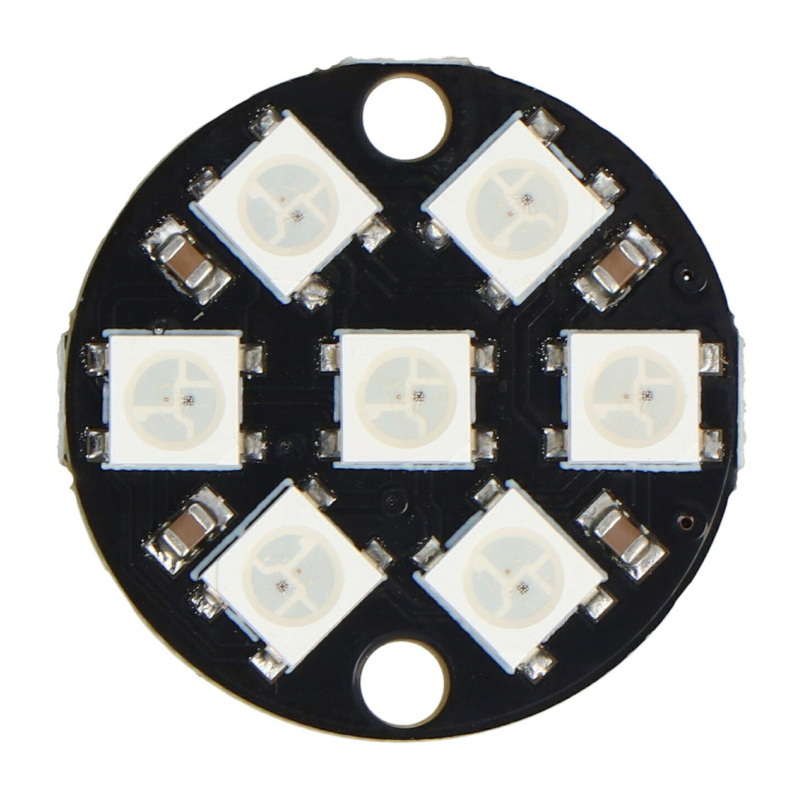

Pierścień LED RGB 7 x WS2812 5050

Indeks: GRL-13444 EAN: 5904422377267

Pierścień złożony z 7 indywidualnie adresowanych diod LED RGB WS2812 5050 ze zintegrowanym sterownikiem i otworami montażowymi. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Średnica zewnętrzna okręgu wynosi 23 mm.

Pierścień LED RGB 7 x WS2812 5050
6,90 zł
5,61 zł netto
Producent: OEM

Opis produktu: Pierścień LED RGB 7 x WS2812 5050

Pierścień złożony z 7 indywidualnie adresowanych diod LED RGB WS2812 ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Diody umieszczone są w kole o średnicy zewnętrznej 23 mm. Każda z nich pobiera prąd do 18 mA, co w tym przypadku daje łączną wartość ok. 130 mA. Łańcuch można zasilać napięciem 5 V.

Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5 V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.

Podłączenie

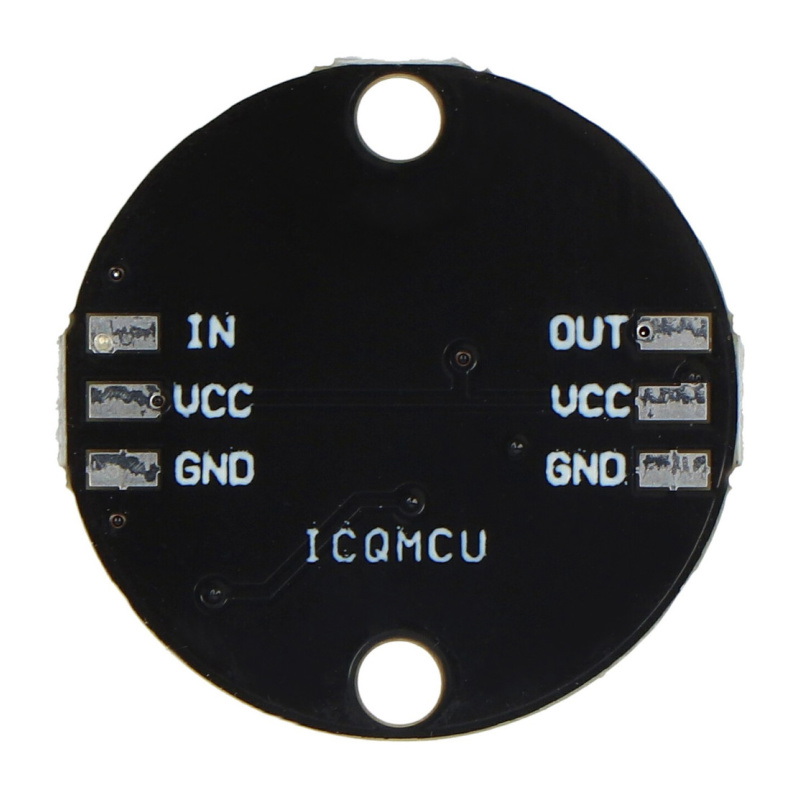

Urządzenie posiada cztery wyprowadzenia:

  • GND - masa modułu
  • 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
  • Data IN - cyfrowy sygnał sterujący z mikrokontrolera
  • Data OUT - wyjście do podłączenia następnego pierścienia
Adafruit NeoPixel Ring - pierścień LED RGB 7 x WS2812 5050

Produkt kompatybilny z Arduino

W Internecie można znaleźć bibliotekę Arduino w serwisie GitHub dla modułów NeoPixel wraz z przykładami podłączenia.

Specyfikacja pierścienia LED RGB 7 x WS2812 5050

  • Napięcie zasilania: 5 V
  • Pobór prądu: 18 mA dla jednej diody
  • Zastosowane diody: LED RGB WS2812 (dokumentacja)
  • Ilość diod: 7
  • Średnica zewnętrzna okręgu: 23 mm



Moc nominalna 1.0 W
LED barwa RGB
LED rodzaj WS2812B
LED cyfrowe Tak
LED - ilość diod 7
LED soczewka przezroczysta
LED długość fali RGB
Szerokość opakowania 6 cm
Wysokość opakowania 0.2 cm
Głębokość opakowania 8 cm
Masa opakowania 0.003 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
