Opis produktu: Moduł Pixel x4 z adresowanymi diodami LED RGB WS2812B 5050 - 48mm
Listwa złożona z 4 indywidualnie adresowanych diod LED RGB ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera, np. Arduino. Diody umieszczone są w równych odległościach na listwie o długości 48 mm. Każda z nich pobiera prąd do 20 mA, co w tym przypadku daje łączną wartość ok. 80 mA. Listwę można zasilać napięciem od 3,3 V do 5 V. Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio VCC, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.

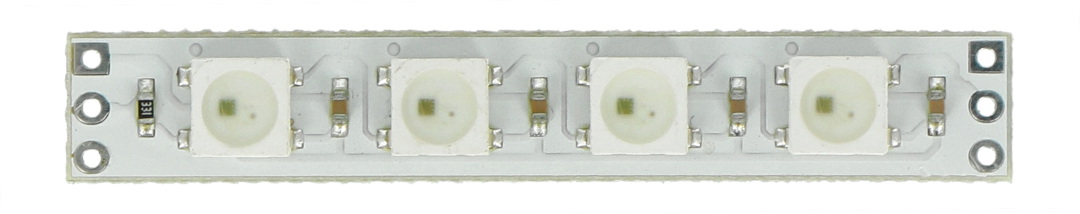

Moduł Pixel x4 z adresowanymi diodami LED RGB WS2812B 5050 - 48 mm.
Podłączenie modułu
Urządzenie posiada cztery wyprowadzenia:- GND - masa modułu
- VCC - napięcie zasilania, 20 mA prądu na jedną diodę
- DIN - cyfrowy sygnał sterujący z mikrokontrolera
- DOUT - wyjście do podłączenia następnego pierścienia
|
Produkt kompatybilny z Arduino i Raspberry Pi Produkt działa z bibliotekami NeoPixel od Adafruit:
|
Specyfikacja modułu Pixel x4 z diodami WS2812B
- Napięcie zasilania: od 3,3 V do 5 V
- Pobór prądu: ok. 20 mA dla jednej diody
- Zastosowane diody: LED RGB WS2812B (dokumentacja)
- Ilość diod: 4
- Wymiary listwy: 48 x 8 mm
