Opis produktu: Pierścień LED RGB 7 x WS2812 5050 - wlutowane złącza
Moduł w postaci pierścienia składającego się z 7 indywidualnie adresowanych diod LED RGB opartych na popularnym układzie WS2812 w standardzie 5050. Płytka wyposażona została w dwa otwory montażowe. Do obsługi modułu wystarczy wykorzystanie tylko jednego pinu mikrokontrolera, np. moduł Arduino lub Raspberry Pi. Średnica zewnętrzna okręgu wynosi 23 mm. Moduł wyposażony został w złącza goldpin umożliwiające połączenie z mikrokontrolerem przy wykorzystaniu przewodów połączeniowych. Pierścień zasilany jest napięciem 5 V. Każda dioda pobiera do 18 mA prądu, co w tym przypadku daje łączną wartość ok. 130 mA. Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.

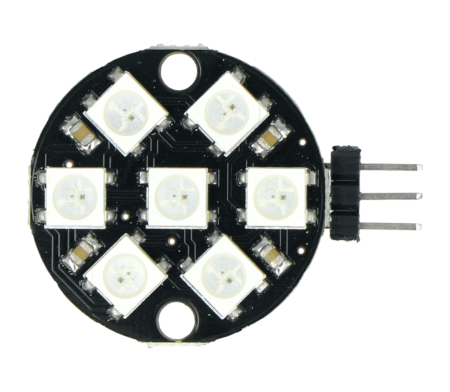

Pierścień LED RGB, 7 diod WS2812.

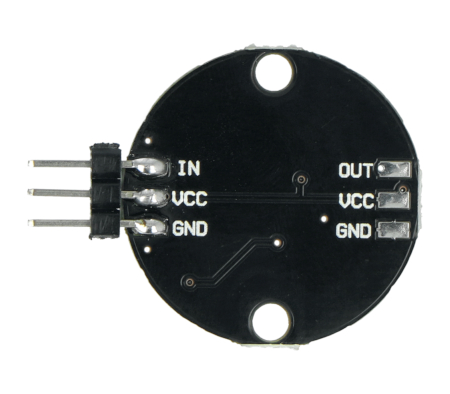

Wyprowadzenia pierścienia LED WS2812. Moduł posiada wlutowaną listwę goldpin.Podłączenie pierścienia LED RGB
Moduł wyposażony został w cztery wyprowadzenia. Do prawidłowego działania wystarczy użycie jednego pinu mikrokontrolera. Urządzenie pozwala na połączenie szeregowe większej ilości modułów.
- GND - masa modułu
- 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
- Data IN - cyfrowy sygnał sterujący z mikrokontrolera
- Data OUT - wyjście do podłączenia następnego pierścienia
Produkt kompatybilny z Arduino
W internecie można znaleźć bibliotekę Arduino w serwisie GitHub dla modułów NeoPixel wraz z przykładami podłączenia.
Specyfikacja pierścienia LED WS2812
- Napięcie zasilania: 5 V
- Pobór prądu:
- dla jednej diody: 18 mA
- łącznie: ok. 130 mA
- Zastosowane diody: LED RGB WS2812 (dokumentacja)
- Ilość diod: 7
- Wlutowane złącza goldpin
- Średnica zewnętrzna: 23 mm

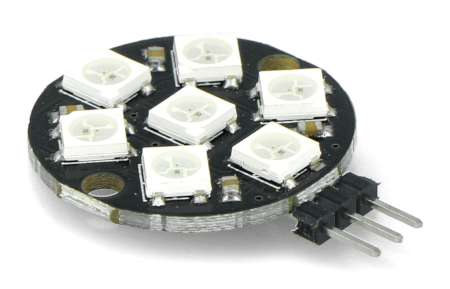

Pierścień LED RGB WS2812.
