Cytron MDD3A - dwukanałowy sterownik silników DC 16V/3A

Indeks: CTN-15819 EAN: 5904422324841

Sterownik silników Cytron MDD3A posiada możliwość sterowania 2 silnikami prądu stałego lub 1 silnikiem krokowym. Ciągły prąd na kanał wynosi 3 A (chwilowy 5 A). Napięcie zasilania wynosi od 4 V do 16 V. Sterownik pracuje z napięciem logicznym 1,8 V, 3,3 V, 5 V oraz 12 V (PWM i DIR) dzięki czemu możliwe jest sterowanie nim za pomocą dowolnego mikrokontrolera jak na przykład Arduino lub Raspberry.

Cytron MDD3A - dwukanałowy sterownik silników DC 16V/3A
44,90 zł
36,50 zł netto
Zapłać później
Producent: Cytron
Kompatybilny z: Arduino

Opis produktu: Cytron MDD3A - dwukanałowy sterownik silników DC 16V/3A

Sterownik silników Cytron MDD3A posiada możliwość sterowania 2 silnikami prądu stałego lub 1 silnikiem krokowym. Ciągły prąd na kanał wynosi 3 A (chwilowy 5 A). Napięcie zasilania wynosi od 4 V do 16 V. Sterownik pracuje z napięciem logicznym 1,8 V, 3,3 V, 5 V oraz 12 V (PWM) dzięki czemu możliwe jest sterowanie nim za pomocą dowolnego mikrokontrolera jak na przykład Arduino lub RaspberryDo prawidłowej pracy moduł nie wymaga dodatkowego kontrolera typu Arduino, sterownikiem można sterować za pomocą przycisków na płytce.

Cytron MDD3A



Sterownik posiada wbudowane przyciski  do szybkiego testowania układu.

Produkt kompatybilny z Arduino

Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika

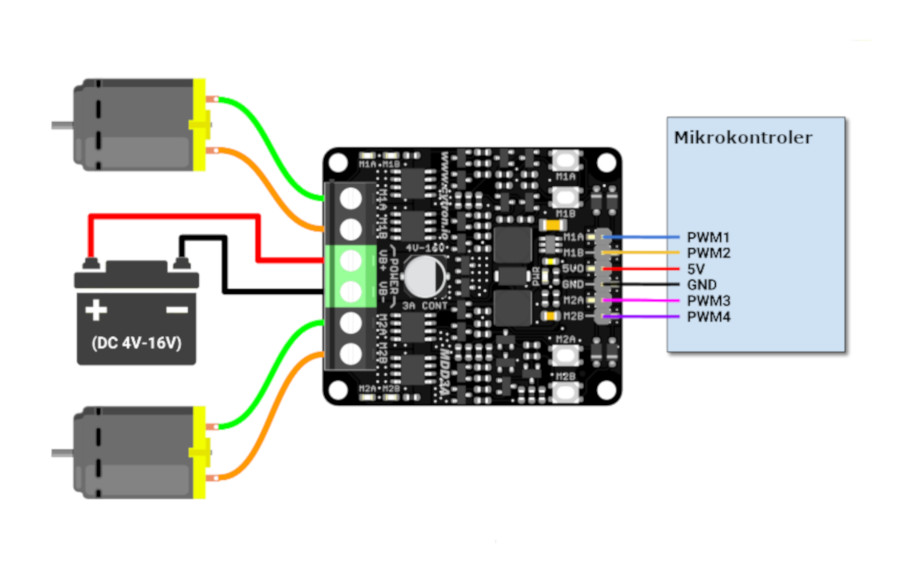

Wyprowadzenia Cytron MDD3A - dwukanałowego sterownika silników DC 16V/3A

Sterownik wyposażony jest w 6 pinowe wejście 2,54 mm, z którego odbiera informacje od mikrokontrolera o kierunku oraz prędkości obrotu silników oraz 6 złącz śrubowych, do których podłącza się silniki oraz zasilanie. Cytron MDD3A może być sterowany poprzez wejścia PWM. Napięcie logiki wynosi 1,8 V, 3,3 V, 5 V lub 12 V, jest kompatybilne z większością kontrolerów, takich jak ArduinoRaspberry Pi, PLC.

Cytron MDD3A - dwukanałowy sterownik silników DC

Złącze ARK Opis Złącze 5-pinowe Opis

M1A

Złącze pierwszego silnika, wyjście A.

M1A

Wejście sygnału PWM1.

M1B

Złącze pierwszego silnika, wyjście B.

M1B

Wejście sygnału PWM2.

VB+

Dodatnia elektroda - zasilanie modułu.

5V0

Wyjście 5 V.

VB-

Ujemna elektroda - zasilanie modułu.

GND

Masa układu.

M2A

Złącze drugiego silnika, wyjście A.

M2A

Wejście sygnału PWM3.

M2B

Złącze drugiego silnika, wyjście B.

M2B

Wejście sygnału PWM4.

Tabela prawdy przedstawia w jaki sposób podawać sygnał na piny aby sterować silnikiem.

Input A
(M1A/M2A)
Input B
(M1B/M2B)
Output B
(M1A/M2A)
Output B
(M1B/M2B)
Silnik

Niski

Niski

Niski Niski Stoi

Wysoki

Niski

Wysoki Niski Ruch do przodu

Wysoki

Wysoki

Niski Wysoki Ruch do tyłu

Wysoki

Wysoki Wysoki Wysoki Stoi

Cytron MDD3A - dwukanałowy sterownik silników

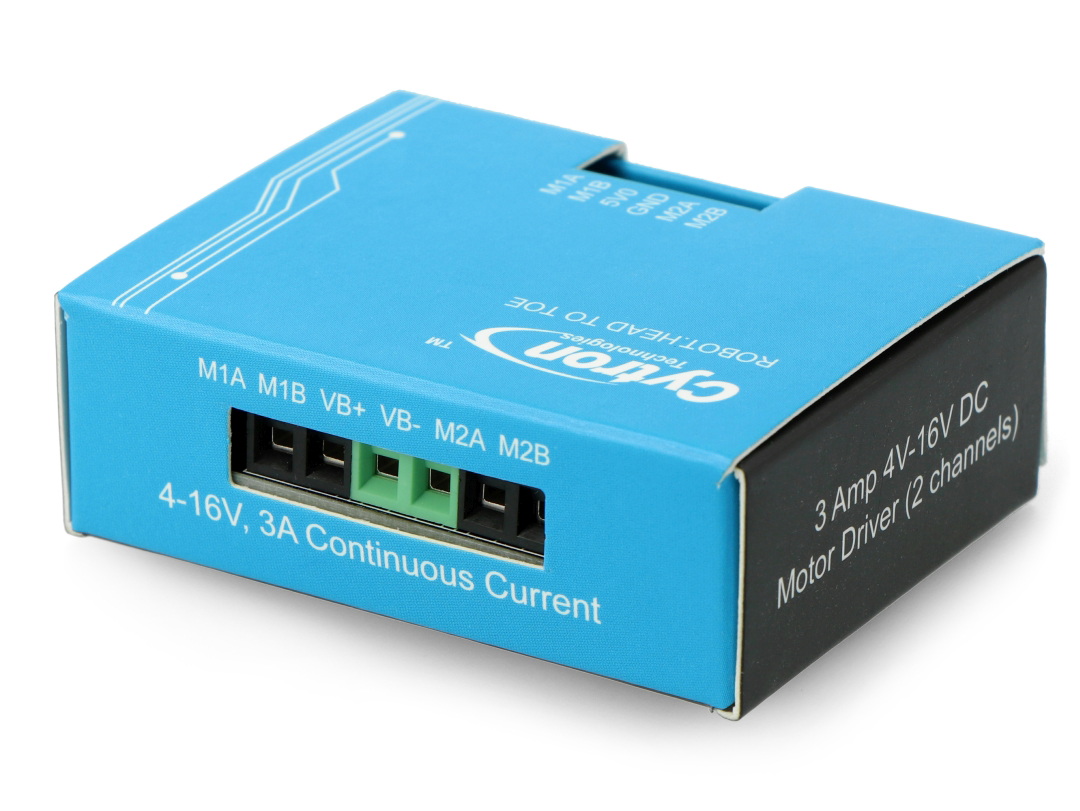

Sterownik zapakowany jest w dedykowane pudełko z wyprowadzeniami oraz ich opisem.

Specyfikacja Cytron MDD10A - dwukanałowego sterownika silników DC 30V/10A

  • Napięcie zasilania: od 4 V do 16 V
  • Napięcie części logicznej: 1,8 V, 3,3 V, 5 V i 12 V
  • Prąd na kanał: 3 A (chwilowy 5 A)
  • Ilość kanałów:
  • Pełny mostek H NMOS zapewniający lepsza wydajność bez konieczności użycia radiatorów
  • Częstotliwość sterowania prędkością PWM do 20 kHz
  • 4 przyciski do szybkiego testowania układu
  • Wymiary: 48 x 42 mm
  • Masa: 14,5 g

Napięcie zasil. od 4.0 V
Napięcie zasil. do 16.0 V
Wydajność prąd 3 A
Ilość kanałów 2
Szerokość opakowania 6.5 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 5 cm
Masa opakowania 0.025 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

Cytron MDD3A - dwukanałowy sterownik silników DC 16V/3A

5/5

Średnia Ocena

7

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.

Zdjęcia użytkowników

Tomasz U. 05.04.2022 Potwierdzony zakup
Bardzo dobra jakość wykonania
Adam T. 21.02.2022 Potwierdzony zakup
W pyte
Wiesław Z. 18.12.2021 Potwierdzony zakup
ok.
Marek S. 20.08.2021 Potwierdzony zakup

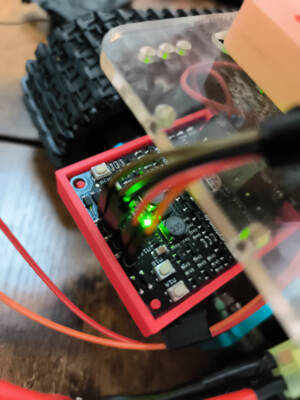

Kompaktowy rozmiar, nadaje się do sterowania szybkością obrotów wentylatora komputerowego.
