Czujnik temperatury i wilgotności DHT22 (AM2302) - moduł + przewody

Indeks: MOD-02637 EAN: 5904422372712

Moduł  z czujnikiem temperatury i wilgotności powietrza z interfejsem cyfrowym, jednoprzewodowym. Zakres pomiarowy: temperatura -40 do +80 °C, wilgotność 0-100 %RH.

Czujnik temperatury i wilgotności DHT22 (AM2302) - moduł + przewody
44,70 zł
36,34 zł netto
Zapłać później
Producent: OEM

Opis produktu: Czujnik temperatury i wilgotności DHT22 (AM2302) - moduł + przewody

Moduł zawiera popularny czujnik umożliwiający pomiar temperatury i wilgotności powietrza. Na płytce znajdują się również niezbędne do poprawnego działania układu: rezystor oraz kondensator filtrujący napięcie zasilania. Czujnik można obsługiwać przy pomocy mikrokontrolera lub dowolnego zestawu uruchomieniowego np. Arduino.  Przed użyciem należy zapoznać się z dokumentacją. Wyprowadzeniami są popularne złącza goldpin (raster 2,54 mm), umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową. W zestawie znajdują się trzy różnokolorowe przewody.

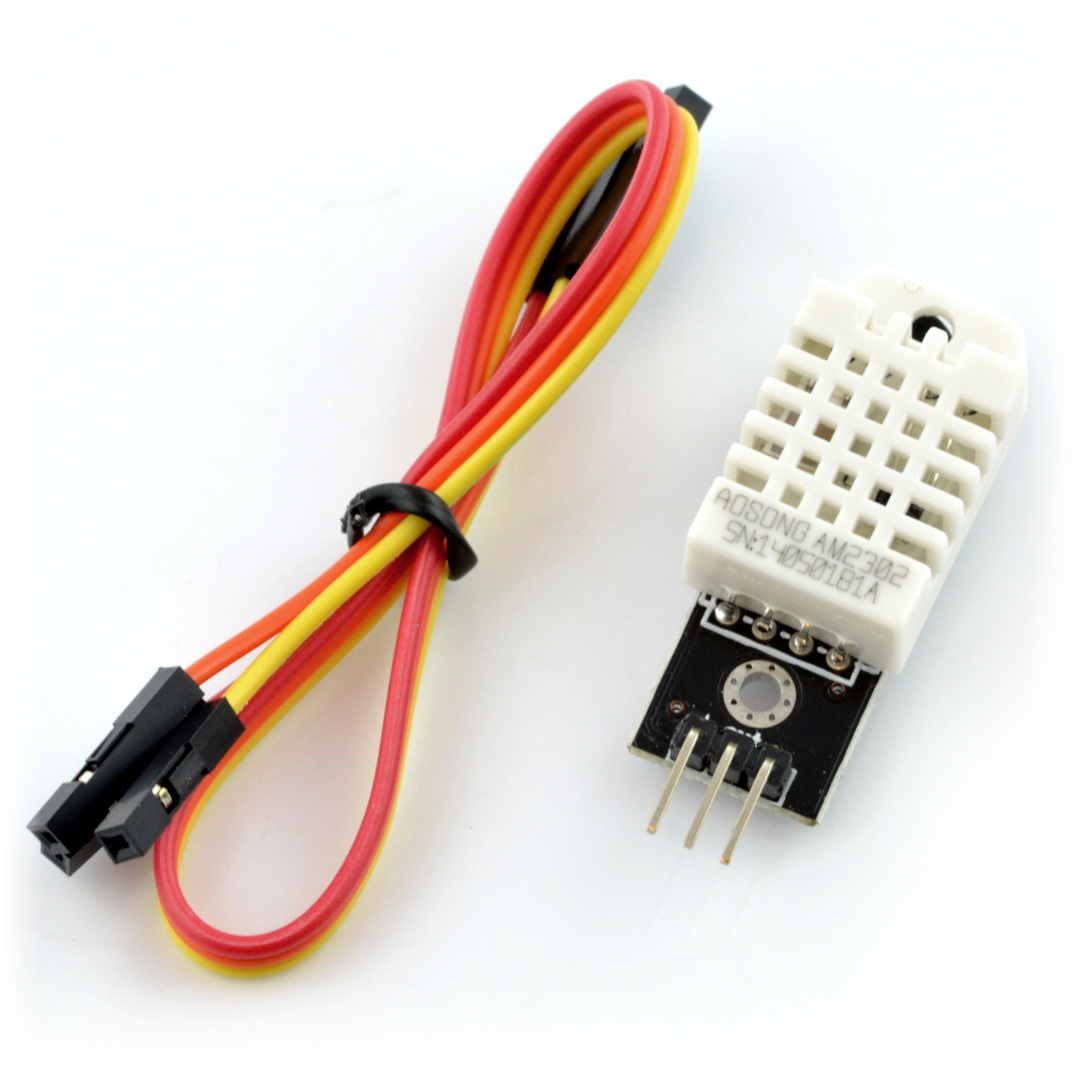

Czujnik temperatury i wilgotności DHT22 (AM2302) - moduł + przewody.

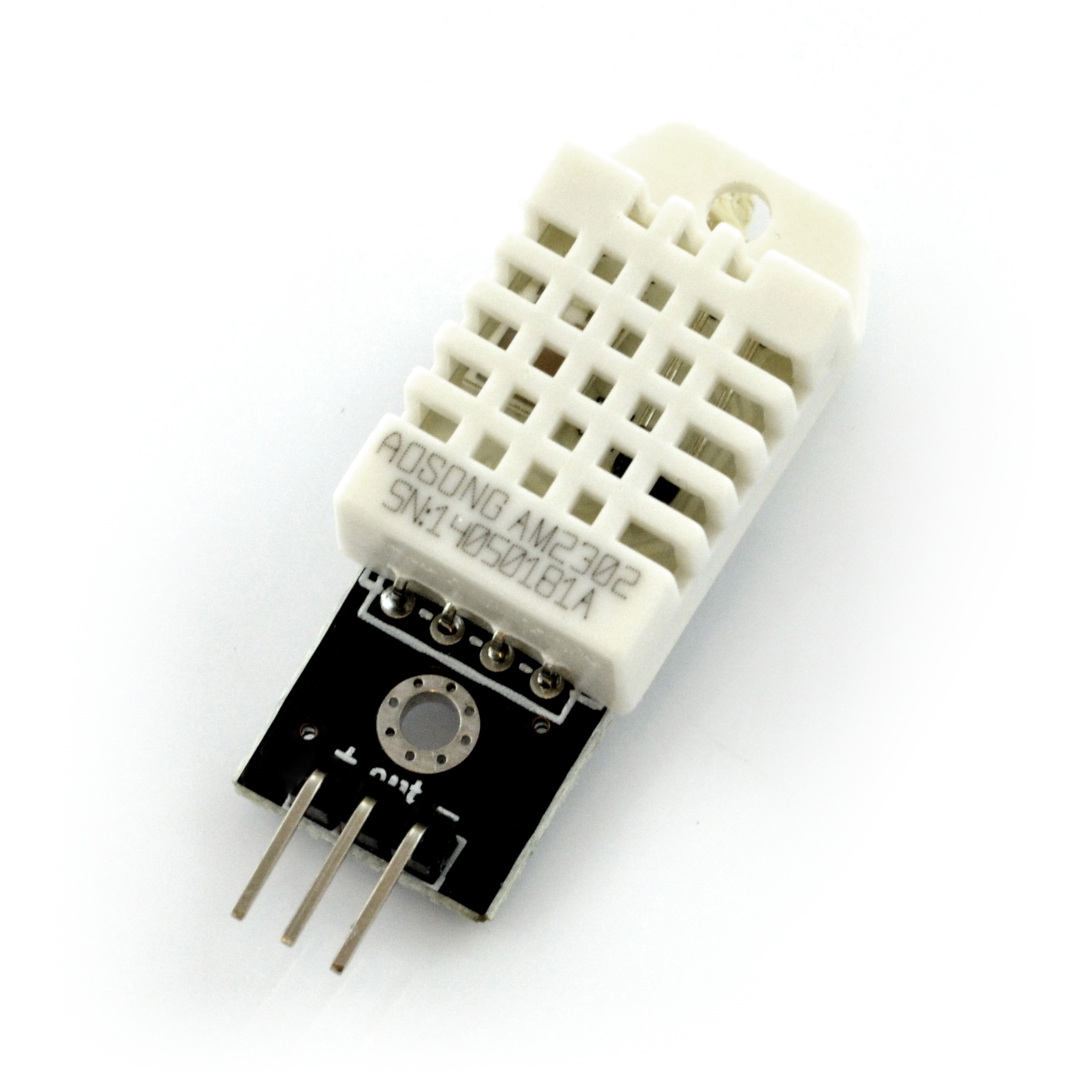

Czujnik temperatury i wilgotności DHT22

Czujnik temperatury i wilgotności DHT22.

Przykład podłączenia

Układ zawiera wszystkie, niezbędne do poprawnego działania czujnika komponenty pasywne. Moduł wystarczy podłączyć za pomocą przewodów z dowolnym mikrokontrolerem  w następujący sposób:

  • VCC ( + ) - napięcie zasilania z zakresu: 3 V do 5,5 V
  • GND ( - ) - masa układu
  • OUT - wyjście cyfrowe podłączane do wejścia mikrokontrolera

Produkt kompatybilny z Arduino

Biblioteka oraz schemat podłączenia z Arduino znajdują pod tym adresem

Przewodnik użytkownika można znaleźć w naszym serwisie.

Parametry czujnika temperatury i wilgotności DHT22

  • Czujnik AM2302 (DHT22)
  • Napięcie zasilania: od 3,3 V do 5,5 V
  • Średni pobór prądu: 0,2 mA
  • Nie wymaga dodatkowych elementów zewnętrznych
  • 3 x Przewody żeńsko - żeńskie w zestawie
  • Wymiary modułu: 42 x 15 x 10 mm
  • Temperatura
    • Zakres pomiarowy: -40 do +80 °C
    • Rozdzielczość: 8-bitów (0,1 °C)
    • Dokładność: ± 0,5 °C
    • Czas odpowiedzi: średnio 2 s
  • Wilgotność:
    • Zakres pomiarowy: 0 - 100 % RH
    • Rozdzielczość: 8-bitów (±0,1 % RH)
    • Dokładność: ±2 %RH*
    • Czas odpowiedzi: średnio 2 s

Szczegóły w dokumentacji.

*RH - Wilgotność względna wyrażana w procentach. Jest to stosunek rzeczywistej wilgoci w powietrzu do maksymalnej jej ilości, którą może utrzymać powietrze w danej temperaturze.

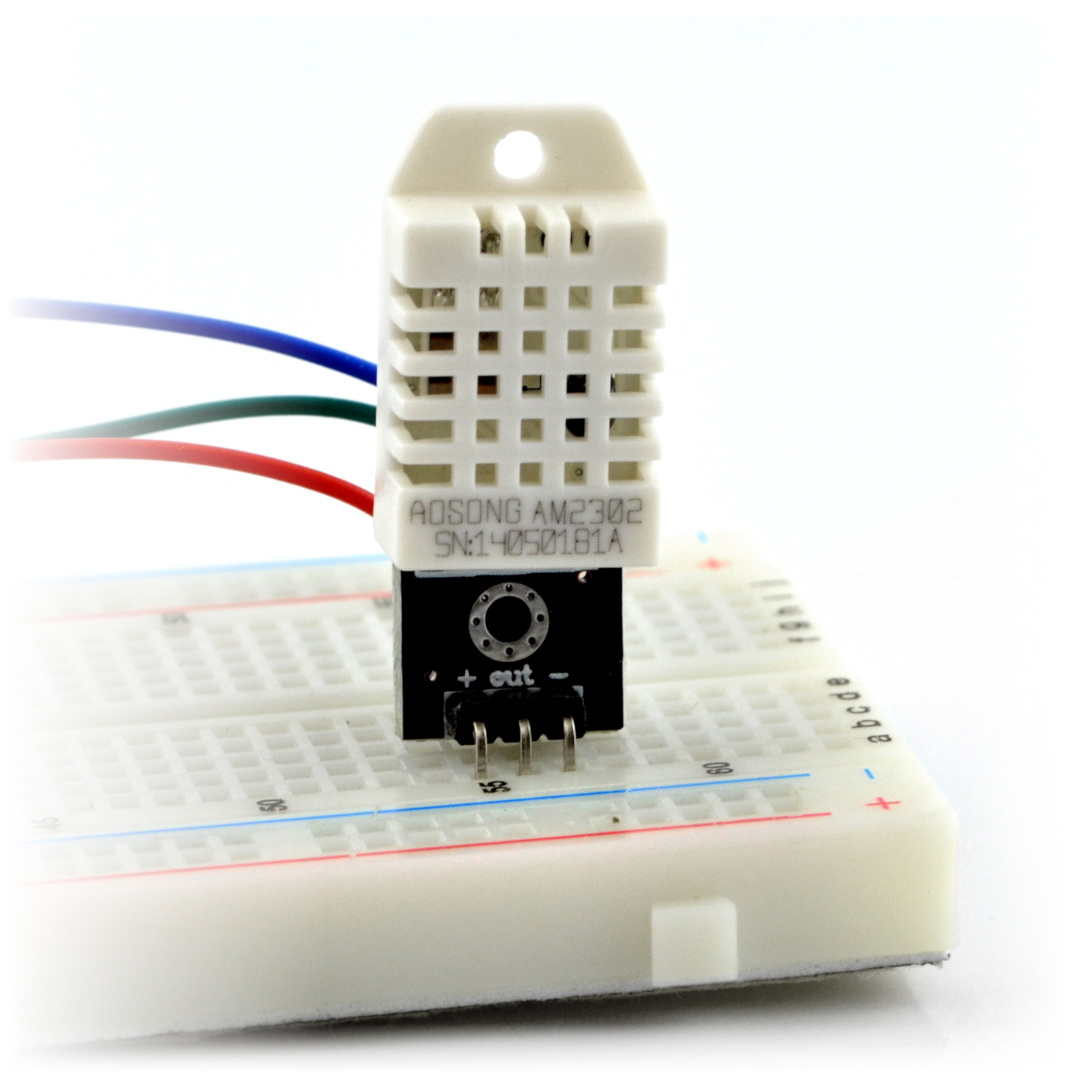

Złącza umożliwiają wpięcie modułu w płytkę stykową.

Złącza umożliwiają wpięcie modułu w płytkę stykową.

Czujnik temperatury i wilgotności DHT22 (AM2302) - moduł + przewody

Opisywany czujnik temperatury i wilgotności powietrza model DHT22 (AM2302) jest w stanie transmitować sygnał nawet do 20 m. Oprócz tego użytkownik może liczyć na niskie zużycie energii. Urządzenie wyróżnia się niewielkimi rozmiarami, co przekłada się na wszechstronne zastosowanie.

Aby zwiększyć dokładność pomiarów, prezentowany czujnik temperatury i wilgotności powietrza został poddany precyzyjnej kalibracji w laboratorium. Dane są zapisane w podręcznej pamięci OPT sprzętu i są wykorzystywane podczas wewnętrznego procesu wykrywania sygnału.

Precyzyjny czujnik temperatury i wilgotności DHT22 (AM2302) - moduł + przewody - co jeszcze warto o nim wiedzieć?

Opisywane urządzenie posiada 8-bitowy mikrokontroler, charakteryzujący się wysoką wydajnością. Jego obecność przekłada się na dokładne pomiary, szybkie działanie oraz odporność na zakłócenia. Oprócz tego, dzięki skalibrowanemu wyjściu sygnału cyfrowego, można liczyć na uzyskanie precyzyjnych i powtarzalnych pomiarów.

W kategorii czujniki multifunkcyjne znajdują się różnego rodzaju czujniki pozwalające na dokonywanie kilku pomiarów w tym samym czasie.

Interfejs Cyfrowy I/O
Moduł - Temperatura do 80 °C
Moduł - Temperatura dokładność +/- 0.5 °C
Moduł - Temperatura od -40 °C
Szerokość opakowania 5 cm
Wysokość opakowania 8 cm
Głębokość opakowania 1 cm
Masa opakowania 0.006 kg
