Opis produktu: VL53L3CX time-of-flight - czujnik odległości i światła otoczenia I2C - 500 cm - Pololu 3416
Cyfrowy czujnik umożliwiający pomiar odległości metodą time-of-flight oraz zmierzenie natężenie światła otoczenia. Zakres pomiaru wynosi od 1 cm do 500 cm z rozdzielczością równą 1 mm. Do komunikacji wykorzystuje magistralę I2C (TWi), zasilany jest napięciem od 2,6 do 5,5 V. Moduł nie dostarcza bezpośredniego pomiaru odległości - zwraca dane w postaci histogramu, który może zostać przetworzony za pomocą algorytmów dostarczonych przez język ST. Czujnik został wyposażony w niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są popularne złącza goldpin, które pozwalają na podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie go w płytkę stykową. Zestaw zawiera złącza do samodzielnego przylutowania.

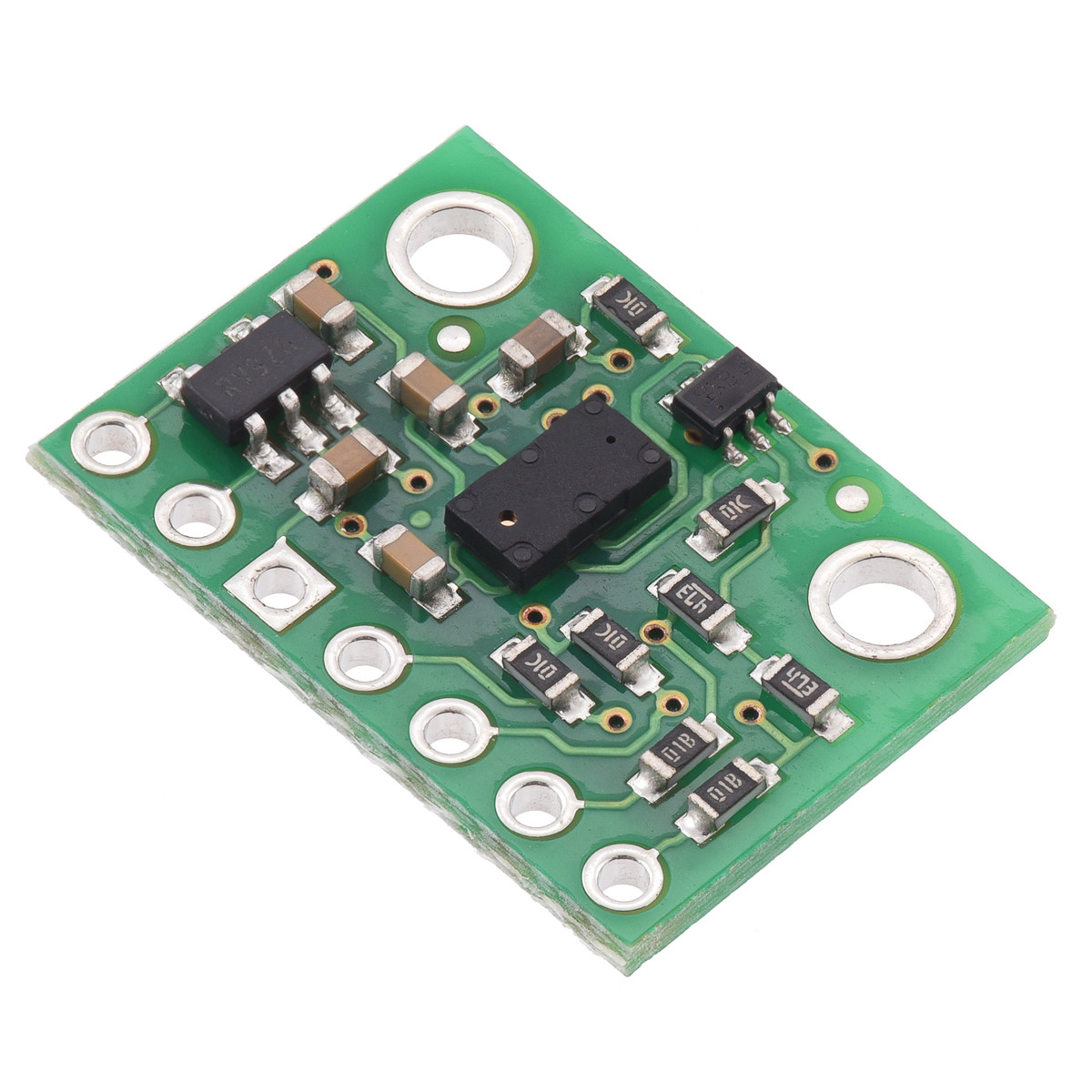

Czujnik odległości i światła otoczenia wyprodukowany przez Pololu.
Zasilany napięciem w zakresie od 2,6 V do 5,5 V.

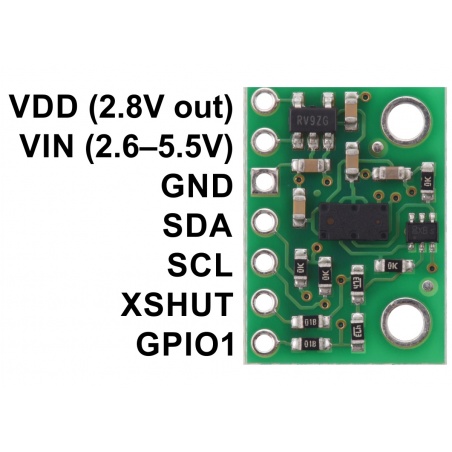

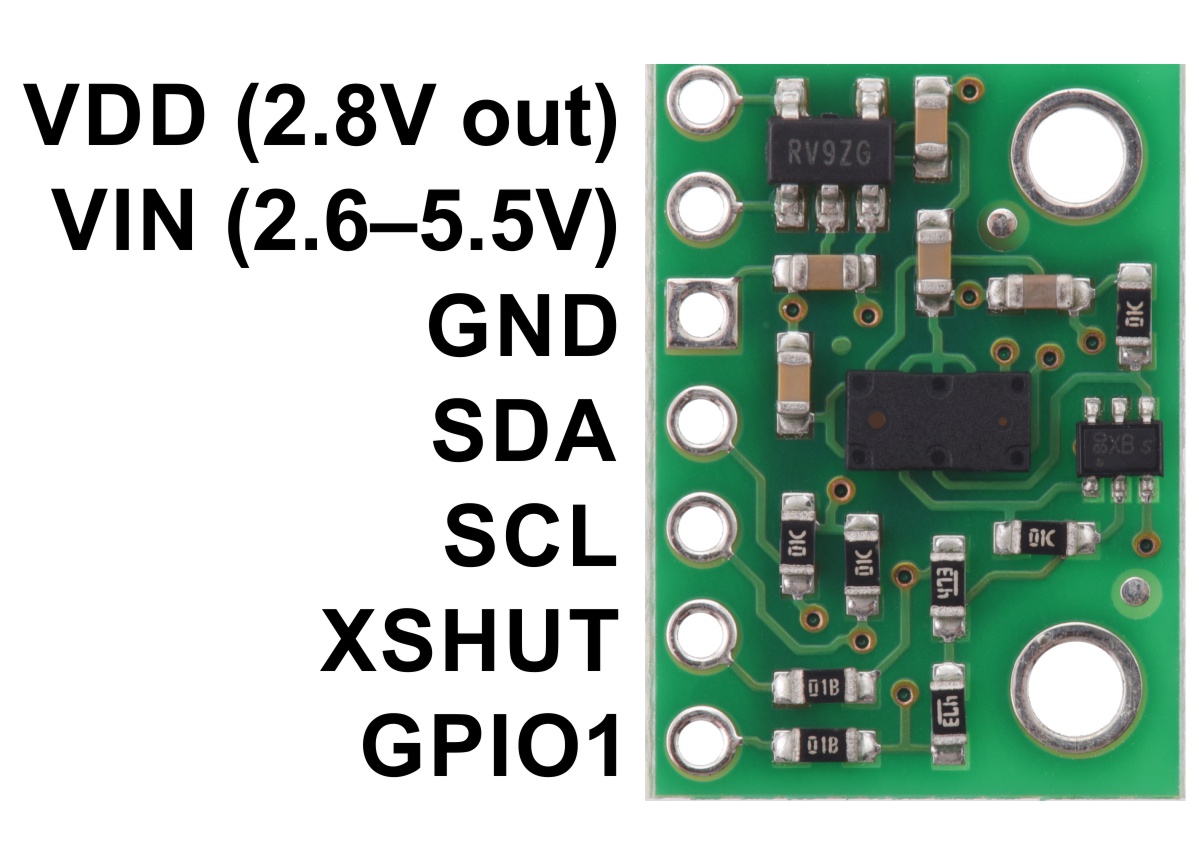

Opis wyprowadzeń czujnika
- VDD - regulowane napięcie wyjściowe czujnika 2,8 V
- VIN - napięcie zasilania modułu w zakresie 2,6 V do 5,5 V
- GND - masa układu
- SDA - linia danych interfejsu komunikacyjnego I2C
- SCL - linia zegara interfejsu komunikacyjnego I2C
- XSHUT - pin wyłączający moduł aktywowany stanem niskim. Domyślnie podpięty pod pin VDD
- GPIO1 - programowalne wyjście przerwania
Specyfikacja techniczna
- Napięcie zasilania: od 2,6 V do 5,5 V
- Pobór prądu: 15 mA
- Interfejs komunikacyjny: I2C (TWI)
- Adres interfejsu: 0x52
- Minimalny zakres pomiary: 1 cm
- Maksymalny zasięg pomiaru: do 500 cm
- Rozdzielczość: 1 mm
- Długość emitowanej fali: 940 nm
- Kąt widzenia (FOV): 25°
- Zakres temperatury roboczej: od -20°C do 85°C
- Obudowa: bezołowiowa LGA

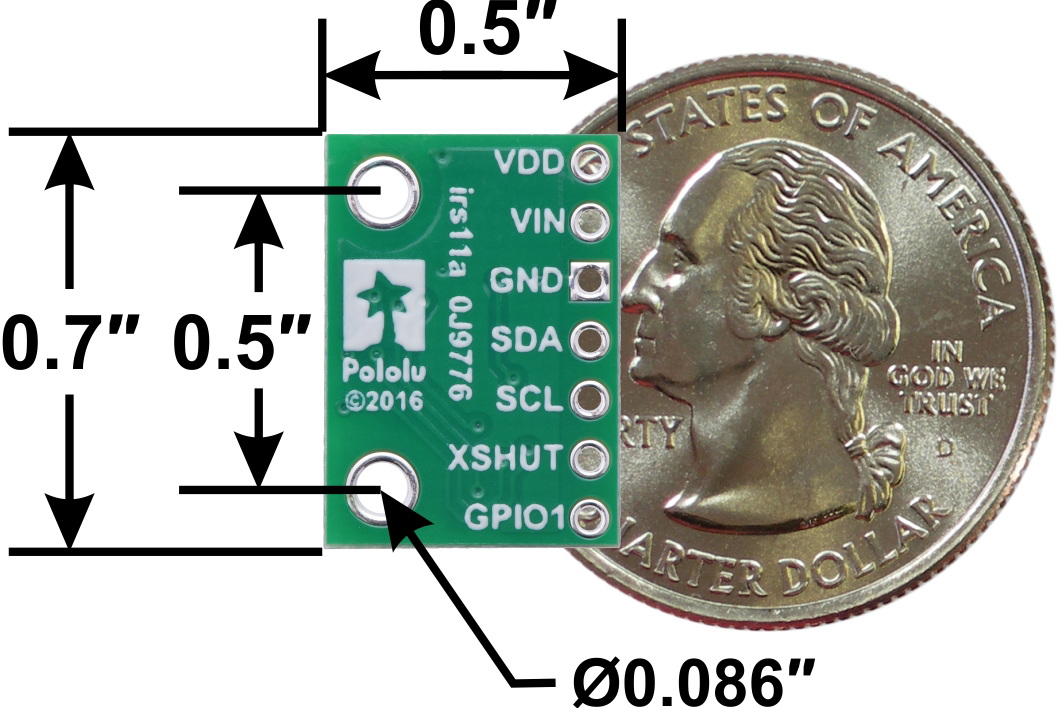

- Wymiary modułu: 13 x 18 x 2 mm
- Masa: 0,5 g
Moduł posiada otwory montażowe pozwalające na wygodne mocowanie czujnika.

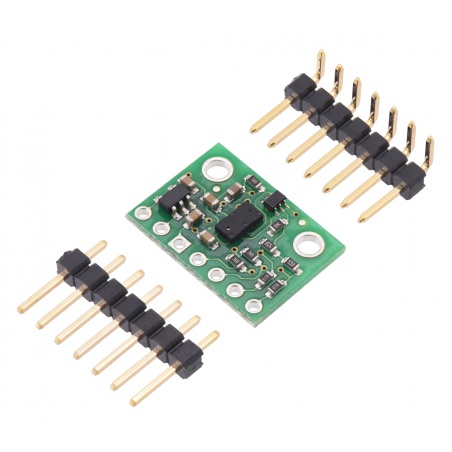

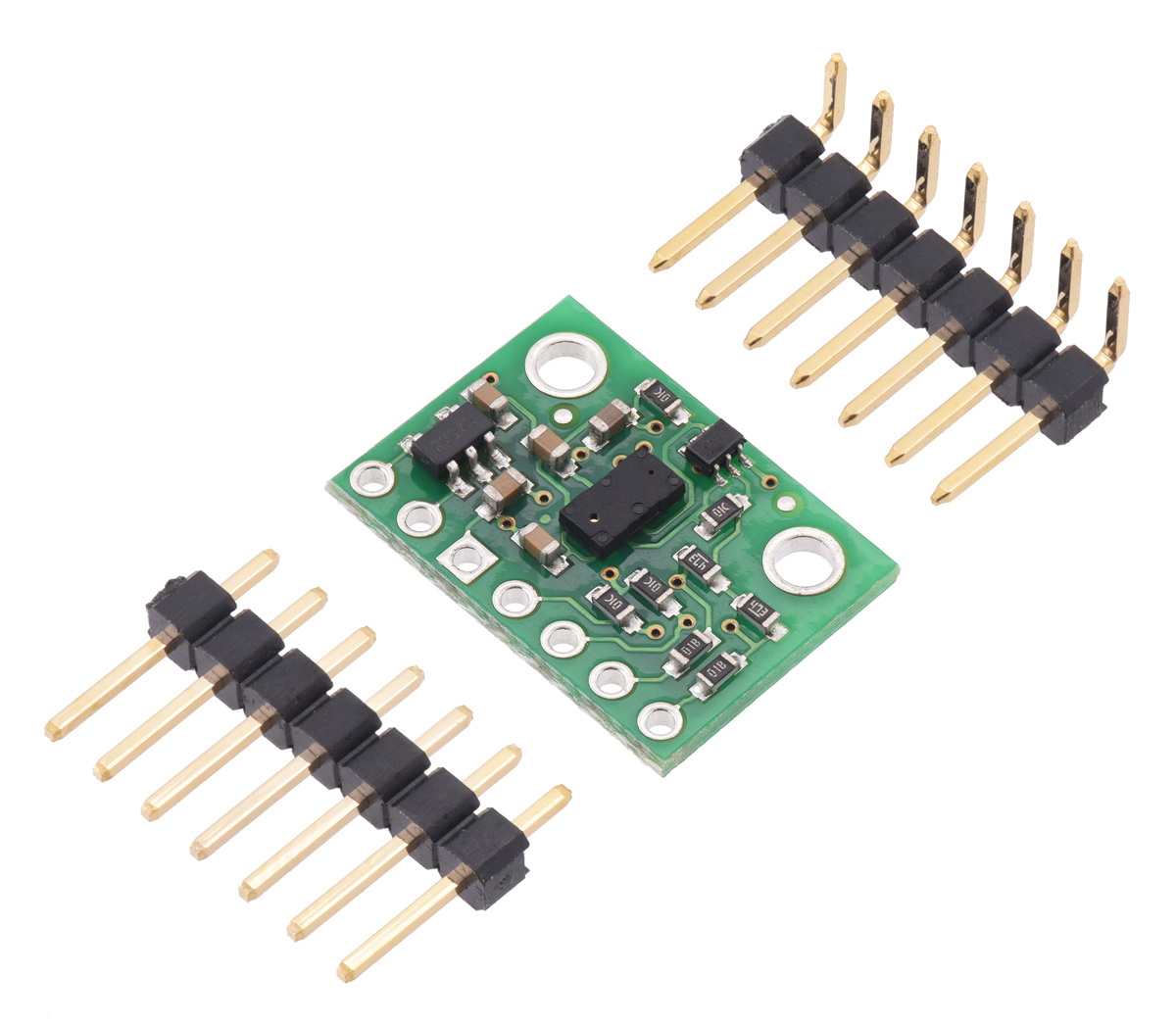

Do zestawu dołączono listwy goldpin - prostą i kątową.
Zawartość zestawu
- Czujnik odległości i światła otoczenia
- Listwa goldpin prosta 1x7 pin
- Listwa goldpin kątowa 1x7 pin
