VL53L0X time-of-flight - czujnik odległości i światła otoczenia I2C - Pololu 2490

Indeks: PLL-07176 EAN: 5904422308513

Cyfrowy czujnik łączący pomiar zbliżeniowy metodą time-of-flight oraz zdolność mierzenia natężenia światła otoczenia. Działa w zakresie do 200 cm z rozdzielczością 1 mm. Komunikuje się poprzez magistralę I2C (TWi), zasilany jest napięciem od 2,6 do 5,5 V.

VL53L0X time-of-flight - czujnik odległości i światła otoczenia I2C - Pololu 2490
76,90 zł
62,52 zł netto
Zapłać później
Producent: Pololu
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: VL53L0X time-of-flight - czujnik odległości i światła otoczenia I2C - Pololu 2490

Cyfrowy czujnik łączący pomiar zbliżeniowy oraz zdolność mierzenia światła otoczenia. Działa w zakresie do 200 cm z rozdzielczością 1 mm. Zasilany jest napięciem od 2,6 do 5,5 V, posiada wbudowany regulator napięcia, komunikuje się poprzez magistralę I2C.

Metoda time-of-flight polega na mierzeniu czasu od wyemitowaniu impulsu z lasera podczerwonego do jego powrotu do detektora. Jest niezależny od odbicia światła od obiektu.

Specyfikacja VL53L0X time-of-flight - Pololu 2490

  • Napięcie zasilania: od 2,6 V do 5,5 V
  • Pobór prądu: 10 mA
  • Zakres pomiarowy: od 0 do 200 cm
  • Rozdzielczość: 1 mm
  • Interfejs: I2C (TWI)
  • Wymiary płytki: 13 x 18 x 2 mm
  • Masa: 0,5 g
  • W zestawie także listwa goldpin

Szczegóły w dokumentacji układu VL53L0X.





Produkt kompatybilny z Arduino

Bibliotekę do podłączenia z Arduino można znaleźć pod tym adresem.

Czujnik odległości i światła

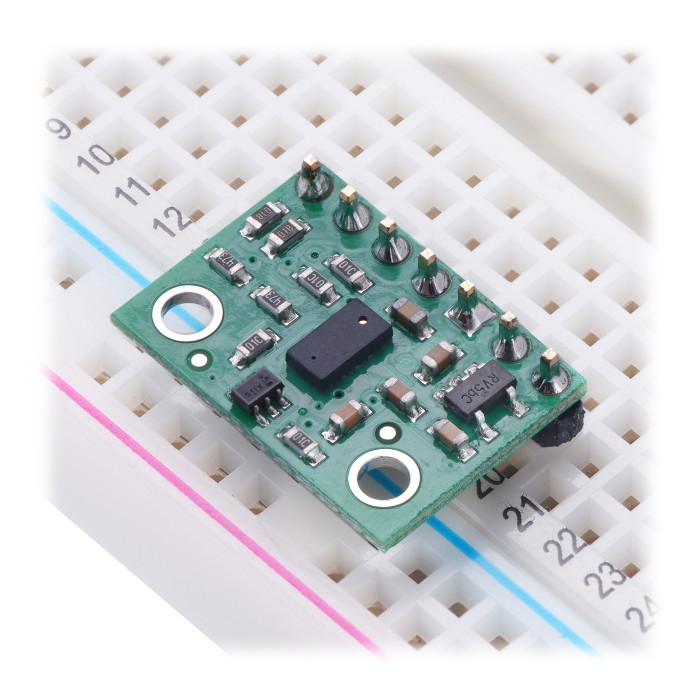

Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową. Złącza znajdują się w zestawie do samodzielnego wlutowania.

Komunikacja

Czujnik posiada siedem wyprowadzeń do samodzielnego montażu złącz typu goldpin - raster 2,54 mm (w zestawie).

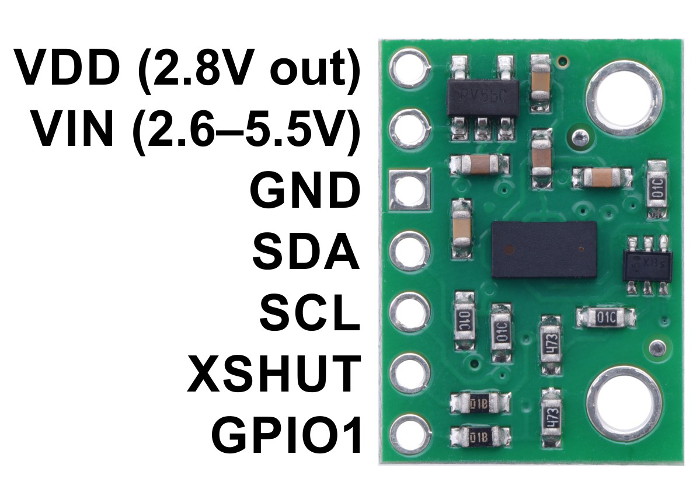

Czujnik odległości i światła - wyprowadzenia



Nazwa

Opis

VDD Regulowane napięcie wyjściowe 2,8 V.
VIN

Napięcie zasilania modułu od 2,7 V do 5,5 V.

Linie SDA i SCL są podciągane do tego poziomu przy pomocy rezystorów.

GND Masa układu.
SDA

Linia danych I2C.

Stan niski to 0 V, a stan wysoki jest równy pinowi VIN.

SCL

Linia zegarowa I2C.

Stan niski to 0 V, a stan wysoki jest równy pinowi VIN.
XSHUT

Pin wyłączający moduł aktywowany stanem niskim. Domyślnie podciągnięty pod VDD.

Stan niski przełącza czujnik stan czuwania. Szczegóły w dokumentacji.

GPIO1 Programowalne wyjście przerwania. Szczegóły w dokumentacji.

Napięcie zasil. od 2.5 V
Napięcie zasil. do 5.5 V
Interfejs I2C
Moduł - Odległ. do 200 cm
Moduł - Odległ. od 0 cm
Szerokość opakowania 7.5 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 8.5 cm
Masa opakowania 0.002 kg
